Пристрій автоматичного видалення конденсату

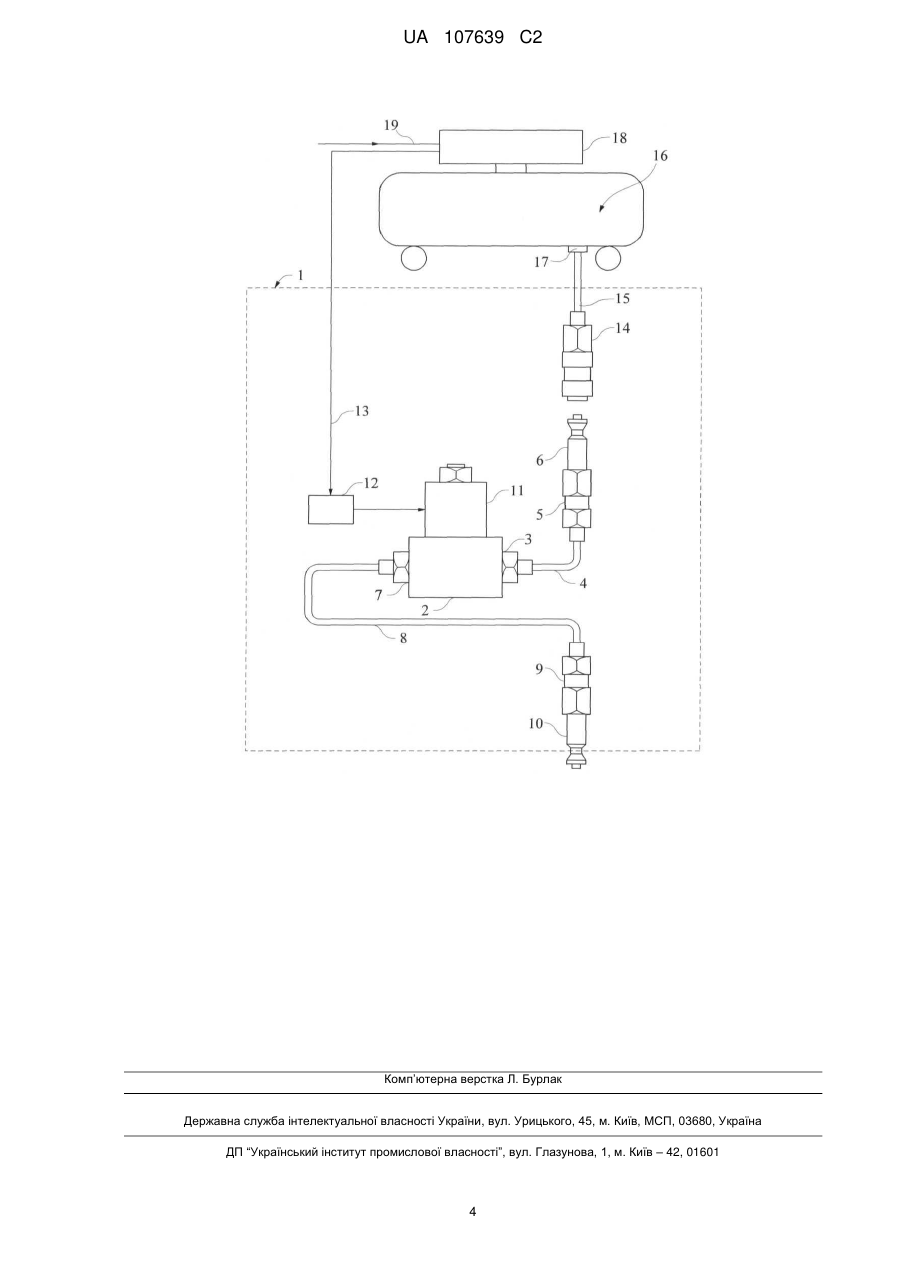

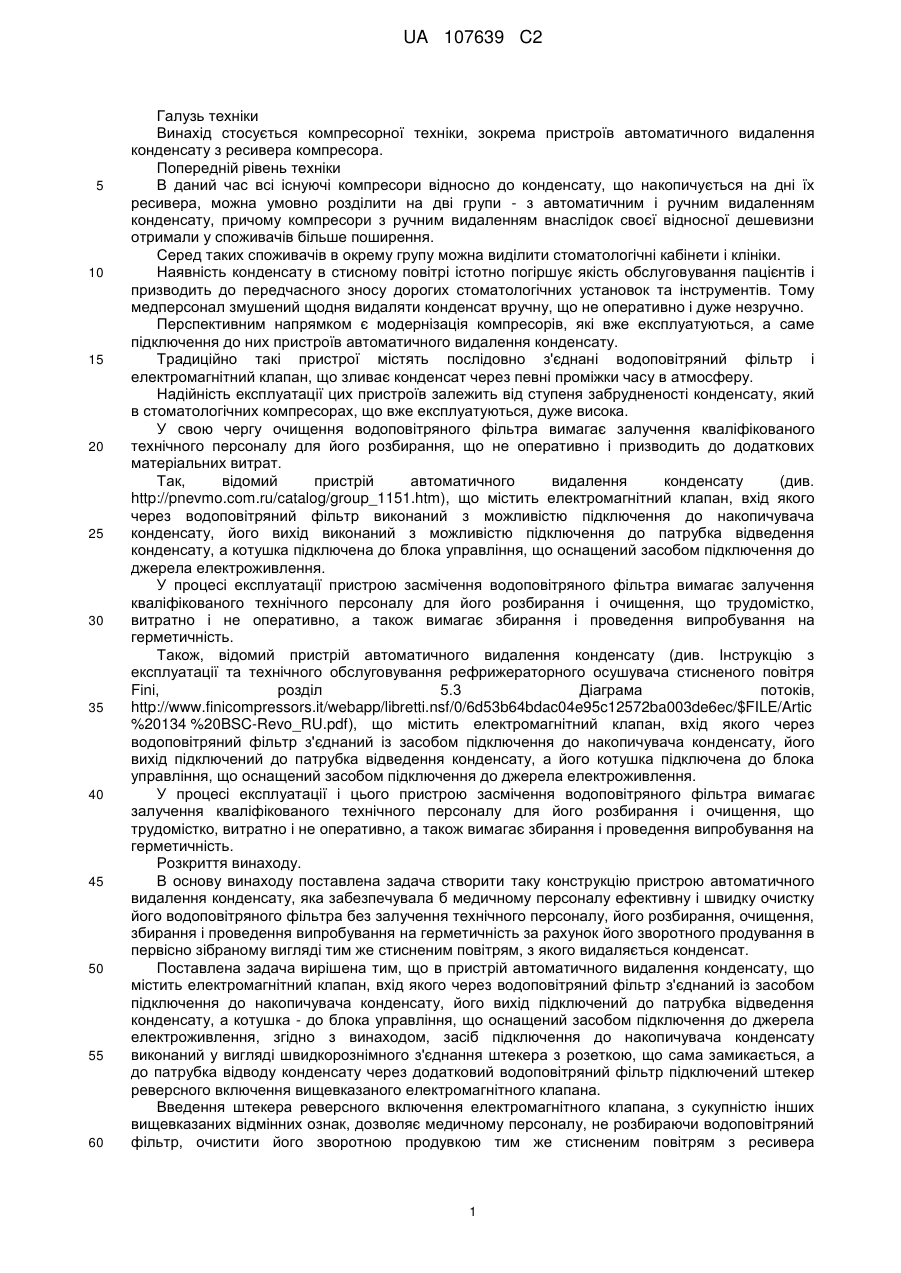

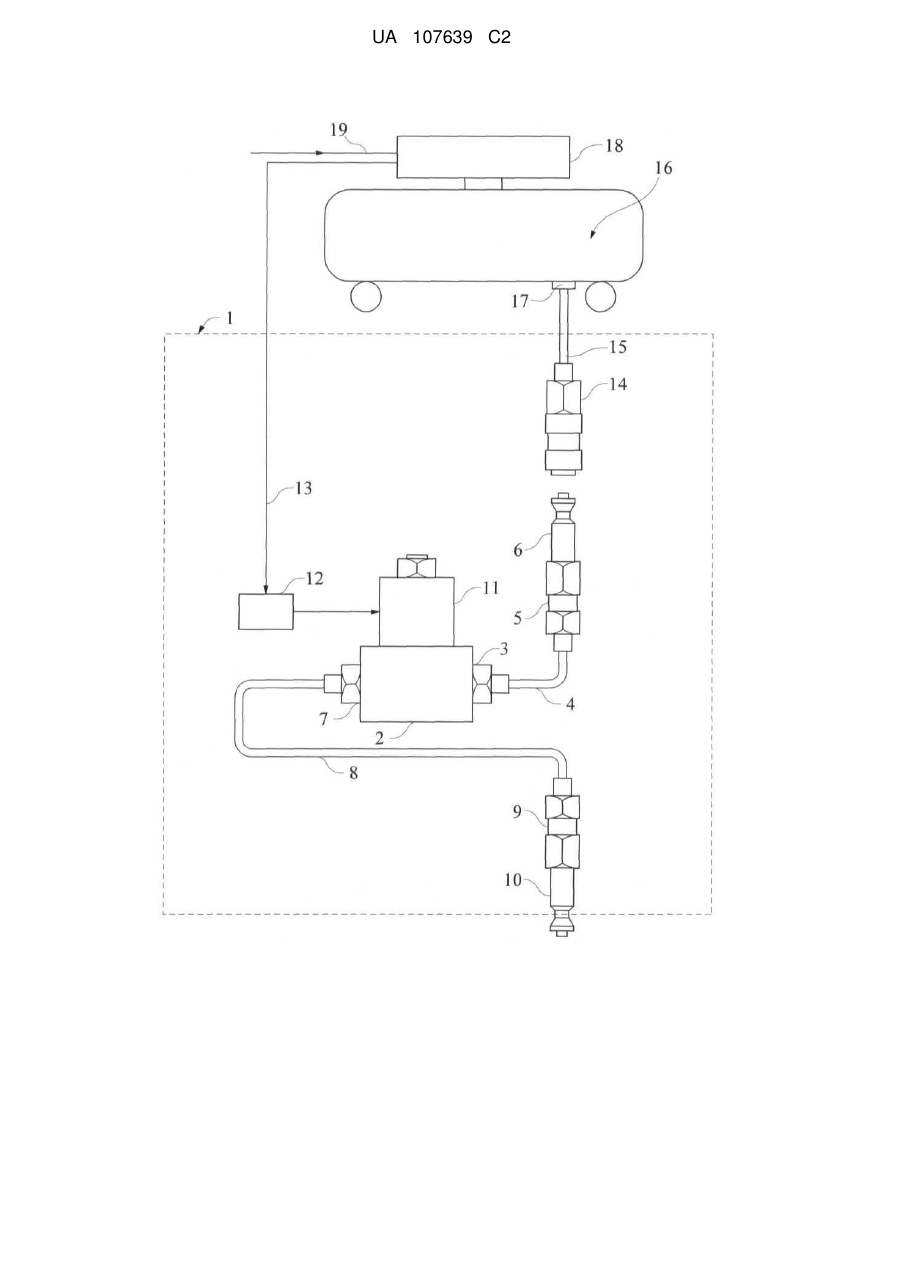

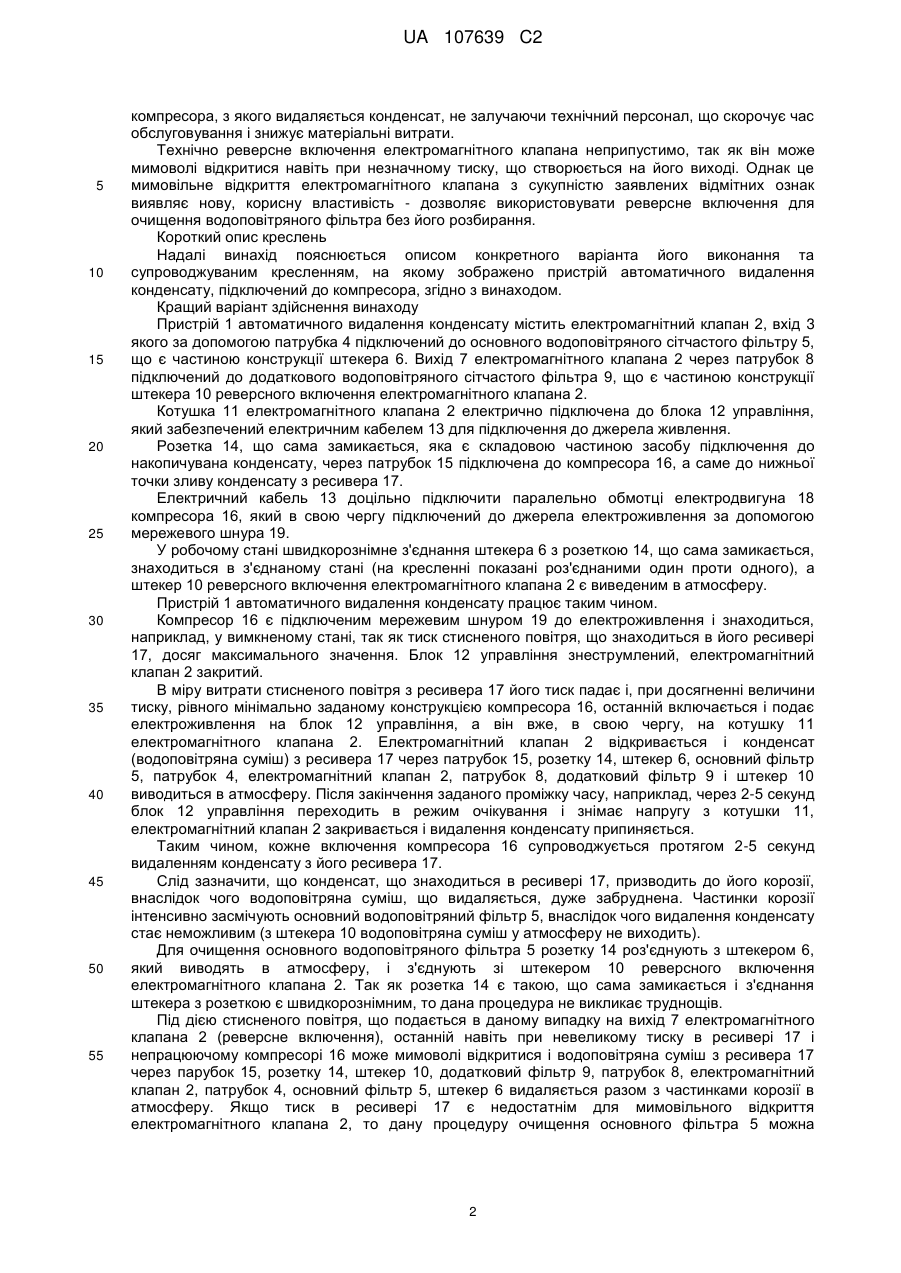

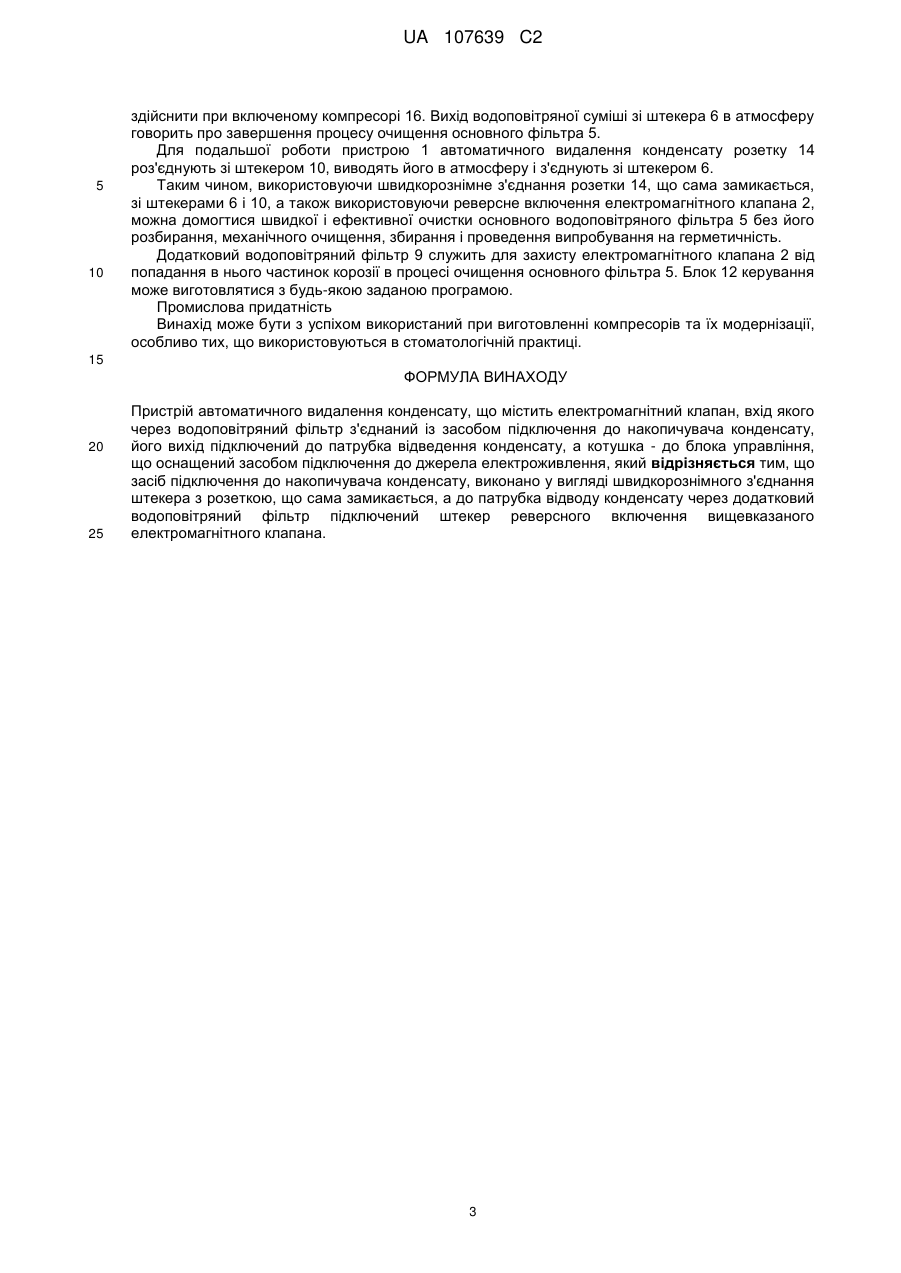

Реферат: Пристрій автоматичного видалення конденсату містить електромагнітний клапан, вхід якого через водоповітряний фільтр з'єднаний із засобом підключення до накопичувача конденсату, його вихід підключений до патрубка відведення конденсату, а котушка - до блока управління, що оснащений засобом підключення до джерела електроживлення. Для очищення водоповітряного фільтра без його розбирання засіб підключення до накопичувача конденсату, виконано у вигляді швидкорознімного з'єднання штекера з розеткою, що сама замикається, а до патрубка відводу конденсату через додатковий водоповітряний фільтр підключений штекер реверсного включення вищевказаного електромагнітного клапана. UA 107639 C2 (12) UA 107639 C2 UA 107639 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід стосується компресорної техніки, зокрема пристроїв автоматичного видалення конденсату з ресивера компресора. Попередній рівень техніки В даний час всі існуючі компресори відносно до конденсату, що накопичується на дні їх ресивера, можна умовно розділити на дві групи - з автоматичним і ручним видаленням конденсату, причому компресори з ручним видаленням внаслідок своєї відносної дешевизни отримали у споживачів більше поширення. Серед таких споживачів в окрему групу можна виділити стоматологічні кабінети і клініки. Наявність конденсату в стисному повітрі істотно погіршує якість обслуговування пацієнтів і призводить до передчасного зносу дорогих стоматологічних установок та інструментів. Тому медперсонал змушений щодня видаляти конденсат вручну, що не оперативно і дуже незручно. Перспективним напрямком є модернізація компресорів, які вже експлуатуються, а саме підключення до них пристроїв автоматичного видалення конденсату. Традиційно такі пристрої містять послідовно з'єднані водоповітряний фільтр і електромагнітний клапан, що зливає конденсат через певні проміжки часу в атмосферу. Надійність експлуатації цих пристроїв залежить від ступеня забрудненості конденсату, який в стоматологічних компресорах, що вже експлуатуються, дуже висока. У свою чергу очищення водоповітряного фільтра вимагає залучення кваліфікованого технічного персоналу для його розбирання, що не оперативно і призводить до додаткових матеріальних витрат. Так, відомий пристрій автоматичного видалення конденсату (див. http://pnevmo.com.ru/catalog/group_1151.htm), що містить електромагнітний клапан, вхід якого через водоповітряний фільтр виконаний з можливістю підключення до накопичувача конденсату, його вихід виконаний з можливістю підключення до патрубка відведення конденсату, а котушка підключена до блока управління, що оснащений засобом підключення до джерела електроживлення. У процесі експлуатації пристрою засмічення водоповітряного фільтра вимагає залучення кваліфікованого технічного персоналу для його розбирання і очищення, що трудомістко, витратно і не оперативно, а також вимагає збирання і проведення випробування на герметичність. Також, відомий пристрій автоматичного видалення конденсату (див. Інструкцію з експлуатації та технічного обслуговування рефрижераторного осушувача стисненого повітря Fini, розділ 5.3 Діаграма потоків, http://www.finicompressors.it/webapp/libretti.nsf/0/6d53b64bdac04e95c12572ba003de6ec/$FILE/Artic %20134 %20BSC-Revo_RU.pdf), що містить електромагнітний клапан, вхід якого через водоповітряний фільтр з'єднаний із засобом підключення до накопичувача конденсату, його вихід підключений до патрубка відведення конденсату, а його котушка підключена до блока управління, що оснащений засобом підключення до джерела електроживлення. У процесі експлуатації і цього пристрою засмічення водоповітряного фільтра вимагає залучення кваліфікованого технічного персоналу для його розбирання і очищення, що трудомістко, витратно і не оперативно, а також вимагає збирання і проведення випробування на герметичність. Розкриття винаходу. В основу винаходу поставлена задача створити таку конструкцію пристрою автоматичного видалення конденсату, яка забезпечувала б медичному персоналу ефективну і швидку очистку його водоповітряного фільтра без залучення технічного персоналу, його розбирання, очищення, збирання і проведення випробування на герметичність за рахунок його зворотного продування в первісно зібраному вигляді тим же стисненим повітрям, з якого видаляється конденсат. Поставлена задача вирішена тим, що в пристрій автоматичного видалення конденсату, що містить електромагнітний клапан, вхід якого через водоповітряний фільтр з'єднаний із засобом підключення до накопичувача конденсату, його вихід підключений до патрубка відведення конденсату, а котушка - до блока управління, що оснащений засобом підключення до джерела електроживлення, згідно з винаходом, засіб підключення до накопичувача конденсату виконаний у вигляді швидкорознімного з'єднання штекера з розеткою, що сама замикається, а до патрубка відводу конденсату через додатковий водоповітряний фільтр підключений штекер реверсного включення вищевказаного електромагнітного клапана. Введення штекера реверсного включення електромагнітного клапана, з сукупністю інших вищевказаних відмінних ознак, дозволяє медичному персоналу, не розбираючи водоповітряний фільтр, очистити його зворотною продувкою тим же стисненим повітрям з ресивера 1 UA 107639 C2 5 10 15 20 25 30 35 40 45 50 55 компресора, з якого видаляється конденсат, не залучаючи технічний персонал, що скорочує час обслуговування і знижує матеріальні витрати. Технічно реверсне включення електромагнітного клапана неприпустимо, так як він може мимоволі відкритися навіть при незначному тиску, що створюється на його виході. Однак це мимовільне відкриття електромагнітного клапана з сукупністю заявлених відмітних ознак виявляє нову, корисну властивість - дозволяє використовувати реверсне включення для очищення водоповітряного фільтра без його розбирання. Короткий опис креслень Надалі винахід пояснюється описом конкретного варіанта його виконання та супроводжуваним кресленням, на якому зображено пристрій автоматичного видалення конденсату, підключений до компресора, згідно з винаходом. Кращий варіант здійснення винаходу Пристрій 1 автоматичного видалення конденсату містить електромагнітний клапан 2, вхід 3 якого за допомогою патрубка 4 підключений до основного водоповітряного сітчастого фільтру 5, що є частиною конструкції штекера 6. Вихід 7 електромагнітного клапана 2 через патрубок 8 підключений до додаткового водоповітряного сітчастого фільтра 9, що є частиною конструкції штекера 10 реверсного включення електромагнітного клапана 2. Котушка 11 електромагнітного клапана 2 електрично підключена до блока 12 управління, який забезпечений електричним кабелем 13 для підключення до джерела живлення. Розетка 14, що сама замикається, яка є складовою частиною засобу підключення до накопичувана конденсату, через патрубок 15 підключена до компресора 16, а саме до нижньої точки зливу конденсату з ресивера 17. Електричний кабель 13 доцільно підключити паралельно обмотці електродвигуна 18 компресора 16, який в свою чергу підключений до джерела електроживлення за допомогою мережевого шнура 19. У робочому стані швидкорознімне з'єднання штекера 6 з розеткою 14, що сама замикається, знаходиться в з'єднаному стані (на кресленні показані роз'єднаними один проти одного), а штекер 10 реверсного включення електромагнітного клапана 2 є виведеним в атмосферу. Пристрій 1 автоматичного видалення конденсату працює таким чином. Компресор 16 є підключеним мережевим шнуром 19 до електроживлення і знаходиться, наприклад, у вимкненому стані, так як тиск стисненого повітря, що знаходиться в його ресивері 17, досяг максимального значення. Блок 12 управління знеструмлений, електромагнітний клапан 2 закритий. В міру витрати стисненого повітря з ресивера 17 його тиск падає і, при досягненні величини тиску, рівного мінімально заданому конструкцією компресора 16, останній включається і подає електроживлення на блок 12 управління, а він вже, в свою чергу, на котушку 11 електромагнітного клапана 2. Електромагнітний клапан 2 відкривається і конденсат (водоповітряна суміш) з ресивера 17 через патрубок 15, розетку 14, штекер 6, основний фільтр 5, патрубок 4, електромагнітний клапан 2, патрубок 8, додатковий фільтр 9 і штекер 10 виводиться в атмосферу. Після закінчення заданого проміжку часу, наприклад, через 2-5 секунд блок 12 управління переходить в режим очікування і знімає напругу з котушки 11, електромагнітний клапан 2 закривається і видалення конденсату припиняється. Таким чином, кожне включення компресора 16 супроводжується протягом 2-5 секунд видаленням конденсату з його ресивера 17. Слід зазначити, що конденсат, що знаходиться в ресивері 17, призводить до його корозії, внаслідок чого водоповітряна суміш, що видаляється, дуже забруднена. Частинки корозії інтенсивно засмічують основний водоповітряний фільтр 5, внаслідок чого видалення конденсату стає неможливим (з штекера 10 водоповітряна суміш у атмосферу не виходить). Для очищення основного водоповітряного фільтра 5 розетку 14 роз'єднують з штекером 6, який виводять в атмосферу, і з'єднують зі штекером 10 реверсного включення електромагнітного клапана 2. Так як розетка 14 є такою, що сама замикається і з'єднання штекера з розеткою є швидкорознімним, то дана процедура не викликає труднощів. Під дією стисненого повітря, що подається в даному випадку на вихід 7 електромагнітного клапана 2 (реверсне включення), останній навіть при невеликому тиску в ресивері 17 і непрацюючому компресорі 16 може мимоволі відкритися і водоповітряна суміш з ресивера 17 через парубок 15, розетку 14, штекер 10, додатковий фільтр 9, патрубок 8, електромагнітний клапан 2, патрубок 4, основний фільтр 5, штекер 6 видаляється разом з частинками корозії в атмосферу. Якщо тиск в ресивері 17 є недостатнім для мимовільного відкриття електромагнітного клапана 2, то дану процедуру очищення основного фільтра 5 можна 2 UA 107639 C2 5 10 здійснити при включеному компресорі 16. Вихід водоповітряної суміші зі штекера 6 в атмосферу говорить про завершення процесу очищення основного фільтра 5. Для подальшої роботи пристрою 1 автоматичного видалення конденсату розетку 14 роз'єднують зі штекером 10, виводять його в атмосферу і з'єднують зі штекером 6. Таким чином, використовуючи швидкорознімне з'єднання розетки 14, що сама замикається, зі штекерами 6 і 10, а також використовуючи реверсне включення електромагнітного клапана 2, можна домогтися швидкої і ефективної очистки основного водоповітряного фільтра 5 без його розбирання, механічного очищення, збирання і проведення випробування на герметичність. Додатковий водоповітряний фільтр 9 служить для захисту електромагнітного клапана 2 від попадання в нього частинок корозії в процесі очищення основного фільтра 5. Блок 12 керування може виготовлятися з будь-якою заданою програмою. Промислова придатність Винахід може бути з успіхом використаний при виготовленні компресорів та їх модернізації, особливо тих, що використовуються в стоматологічній практиці. 15 ФОРМУЛА ВИНАХОДУ 20 25 Пристрій автоматичного видалення конденсату, що містить електромагнітний клапан, вхід якого через водоповітряний фільтр з'єднаний із засобом підключення до накопичувача конденсату, його вихід підключений до патрубка відведення конденсату, а котушка - до блока управління, що оснащений засобом підключення до джерела електроживлення, який відрізняється тим, що засіб підключення до накопичувача конденсату, виконано у вигляді швидкорознімного з'єднання штекера з розеткою, що сама замикається, а до патрубка відводу конденсату через додатковий водоповітряний фільтр підключений штекер реверсного включення вищевказаного електромагнітного клапана. 3 UA 107639 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
