Пристрій для видалення конденсату

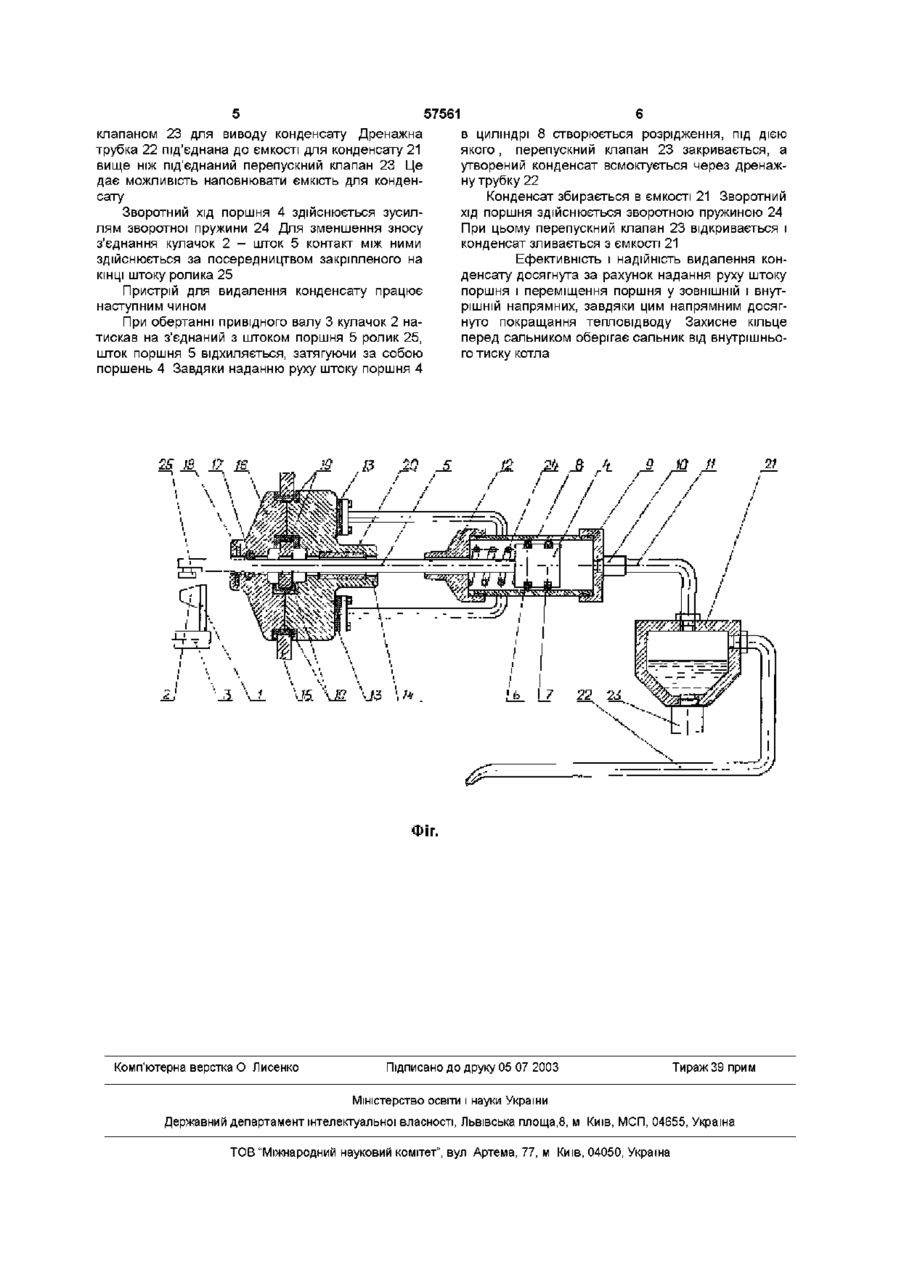

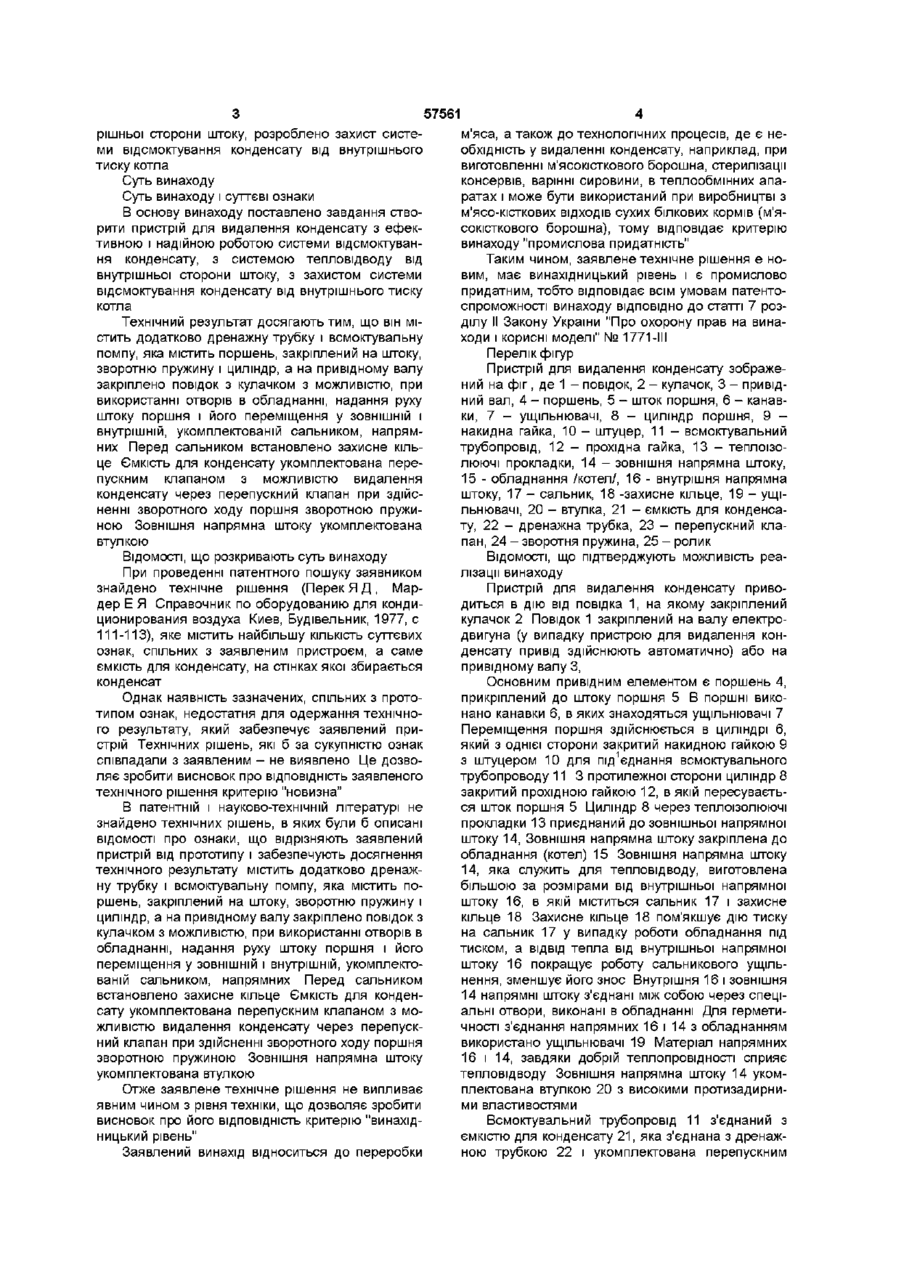

1 Пристрій для видалення конденсату, що складається з ємності, на стінках якої збирається конденсат, який відрізняється тим, що містить дренажну трубку і всмоктувальну помпу, яка містить поршень, закріплений на штоку, зворотну пружину і циліндр, а на привідному валу закріплено повідок з кулачком з можливістю, при викорис Винахід відноситься до переробки м'яса, до випадків використання пари в технологічних процесах при сушінні, обезводнюванні і стерилізації, наприклад, при виготовленні м'ясо-кісткового борошна, стерилізації консервів, варінні сировини та у різного роду теплообмінних апаратах і може бути використаний, наприклад, при виробництві з м'ясокісткових ВІДХОДІВ сухих білкових кормів (м'ясокісткове борошно) ВІДОМІ установки, котли та ІНШІ пристрої для виробництва кормового м'ясо кісткового борошна з м'ясо кістко во і сировини і ВІДХОДІВ (Патент CM P 3497364 за 1970 р, А с СРСР №№422404, 526343, 549135, 753418, 839472, 860744, 925293, 1064934, 1159544, 1306553, 1678282] Основними елементами цих відомих способів, установок, котлів, пристроїв є ємкості, завантажувачі, подрібнювачі, нагрівні елементи, елементи перемішування сировини в ємкостях або напівфабрикату, елементи видалення конденсату, розвантажувальні пристрої, приводи і т п Недоліками відомих способів, пристроїв є - недостатньо велика гріюча поверхня, відносно мала швидкість теплової обробки, - неефективне просування м'ясних ВІДХОДІВ В сторону вивантаження, що приводить до погіршення якості кормового борошна, його пересушування, танні отворів в обладнанні, надання руху штоку поршня і його переміщення у ЗОВНІШНІЙ і внутрішній, укомплектованій сальником, напрямних 2 Пристрій для видалення конденсату за п 1,який відрізняється тим, що перед сальником встановлено захисне кільце 3 Пристрій для видалення конденсату по п 1, який відрізняється тим, що ємність для конденсату укомплектована перепускним клапаном з можливістю видалення конденсату через перепускний клапан при здійсненні зворотного ходу поршня зворотною пружиною 4 Пристрій для видалення конденсату по п 1, який відрізняється тим, що зовнішня направляюча штока укомплектована втулкою - неефективне видалення конденсату, що робить менш ефективним процес тепловіддачі пари, тобто сповільнює процес прогрівання м'ясних ВІДХОДІВ, - велика тривалість часу для прогрівання сировини до номінальної температури через односторонню подачу тепла, - сировина в котлі займає відносно великий суцільний об'єм, тому прогрівається нерівномірно і прогрівання триває відносно великий час, що обумовлює втрати якості сировини, а також значні енергозатрати, малу економічність Найбільш близьким за технічною суттю до пристрою, що заявляється є кондиціонер (Перек Я Д , Мардер Е Я, Справочник по оборудованию для кондиционирования воздуха Киев, Будівельник, 1977, с 111-113) Одним з основних елементів кондиціонера є охолоджуваний водою конденсатор, тобто ємкість для конденсату, на стінках якої збирається конденсат Недоліком відомої ємкості для конденсату є те, що конденсат може лише стікати по стінках, а не видаляється за межі відомого пристрою Запропонований пристрій дозволяє усунути недоліки аналогів і прототипу, забезпечує ефективність і надійність системи відсмоктування конденсату, розроблена система тепловідводу від внут (О ю ю 57561 рішньої сторони штоку, розроблено захист системи відсмоктування конденсату від внутрішнього тиску котла Суть винаходу Суть винаходу і суттєві ознаки В основу винаходу поставлено завдання створити пристрій для видалення конденсату з ефективною і надійною роботою системи відсмоктування конденсату, з системою тепловідводу від внутрішньої сторони штоку, з захистом системи відсмоктування конденсату від внутрішнього тиску котла Технічний результат досягають тим, що він містить додатково дренажну трубку і всмоктувальну помпу, яка містить поршень, закріплений на штоку, зворотню пружину і циліндр, а на привідному валу закріплено повідок з кулачком з можливістю, при використанні отворів в обладнанні, надання руху штоку поршня і його переміщення у ЗОВНІШНІЙ і внутрішній, укомплектованій сальником, напрямних Перед сальником встановлено захисне кільце Ємкість ДЛЯ конденсату укомплектована перепускним клапаном з можливістю видалення конденсату через перепускний клапан при здійсненні зворотного ходу поршня зворотною пружиною Зовнішня напрямна штоку укомплектована втулкою ВІДОМОСТІ, ЩО розкривають суть винаходу При проведенні патентного пошуку заявником знайдено технічне рішення (Перек Я Д , Мардер Е Я Справочник по оборудованию для кондиционирования воздуха Киев, Будівельник, 1977, с 111-113), яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленим пристроєм, а саме ємкість для конденсату, на стінках якої збирається конденсат Однак наявність зазначених, спільних з прототипом ознак, недостатня для одержання технічного результату, який забезпечує заявлений пристрій Технічних рішень, які б за сукупністю ознак співпадали з заявленим - не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію "новизна" В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату містить додатково дренажну трубку і всмоктувальну помпу, яка містить поршень, закріплений на штоку, зворотню пружину і циліндр, а на привідному валу закріплено повідок з кулачком з можливістю, при використанні отворів в обладнанні, надання руху штоку поршня і його переміщення у ЗОВНІШНІЙ і внутрішній, укомплектованій сальником, напрямних Перед сальником встановлено захисне кільце Ємкість для конденсату укомплектована перепускним клапаном з можливістю видалення конденсату через перепускний клапан при здійсненні зворотного ходу поршня зворотною пружиною Зовнішня напрямна штоку укомплектована втулкою Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Заявлений винахід відноситься до переробки мяса, а також до технологічних процесів, де є необхідність у видаленні конденсату, наприклад, при виготовленні м'ясо кісткового борошна, стерилізації консервів, варінні сировини, в теплообмінних апаратах і може бути використаний при виробництві з м'ясо-кісткових ВІДХОДІВ сухих білкових кормів (м'ясокісткового борошна), тому відповідає критерію винаходу "промислова придатність" Таким чином, заявлене технічне рішення є новим, має винахідницький рівень і є промислово придатним, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" № 1771-111 Перелік фігур Пристрій для видалення конденсату зображений на фіг, де 1 - повідок, 2 - кулачок, 3 - привідний вал, 4 - поршень, 5 - шток поршня, 6 - канавки, 7 - ущільнювачі, 8 - циліндр поршня, 9 накидна гайка, 10 - штуцер, 11 - всмоктувальний трубопровід, 12 - прохідна гайка, 13 - теплоізолюючі прокладки, 14 - зовнішня напрямна штоку, 15 - обладнання /котел/, 16 - внутрішня напрямна штоку, 17 - сальник, 18 -захисне кільце, 19 - ущільнювачі, 20 - втулка, 21 - ємкість для конденсату, 22 - дренажна трубка, 23 - перепускний клапан, 24 - зворотня пружина, 25 - ролик ВІДОМОСТІ, ЩО підтверджують можливість реалізації винаходу Пристрій для видалення конденсату приводиться в дію від повідка 1, на якому закріплений кулачок 2 Повідок 1 закріплений на валу електродвигуна (у випадку пристрою для видалення конденсату привід здійснюють автоматично) або на привідному валу З, Основним привідним елементом є поршень 4, прикріплений до штоку поршня 5 В поршні виконано канавки 6, в яких знаходяться ущільнювачі 7 Переміщення поршня здійснюється в циліндрі 6, який з однієї сторони закритий накидною гайкою 9 з штуцером 10 для під1єднання всмоктувального трубопроводу 1 1 3 протилежної сторони циліндр 8 закритий прохідною гайкою 12, в якій пересувається шток поршня 5 Циліндр 8 через теплоізолюючі прокладки 13 приєднаний до зовнішньої напрямної штоку 14, Зовнішня напрямна штоку закріплена до обладнання (котел) 15 Зовнішня напрямна штоку 14, яка служить для тепловідводу, виготовлена більшою за розмірами від внутрішньої напрямної штоку 16, в якій міститься сальник 17 і захисне кільце 18 Захисне кільце 18 пом'якшує дію тиску на сальник 17 у випадку роботи обладнання під тиском, а ВІДВІД тепла від внутрішньої напрямної штоку 16 покращує роботу сальникового ущільнення, зменшує його знос Внутрішня 16 і зовнішня 14 напрямні штоку з'єднані між собою через спеціальні отвори, виконані в обладнанні Для герметичності з'єднання напрямних 16 і 14 з обладнанням використано ущільнювачі 19 Матеріал напрямних 16 і 14, завдяки добрій теплопровідності сприяє тепловідводу Зовнішня напрямна штоку 14 укомплектована втулкою 20 з високими протизадирними властивостями Всмоктувальний трубопровід 11 з'єднаний з ємкістю для конденсату 21, яка з'єднана з дренажною трубкою 22 і укомплектована перепускним 57561 клапаном 23 для виводу конденсату Дренажна трубка 22 під'єднана до ємкості для конденсату 21 вище ніж під'єднаний перепускний клапан 23 Це дає можливість наповнювати ємкість для конденсату Зворотний хід поршня 4 здійснюється зусиллям зворотної пружини 24 Для зменшення зносу з'єднання кулачок 2 - шток 5 контакт між ними здійснюється за посередництвом закріпленого на КІНЦІ штоку ролика 25 Пристрій для видалення конденсату працює наступним чином При обертанні привідного валу 3 кулачок 2 натискав на з'єднаний з штоком поршня 5 ролик 25, шток поршня 5 відхиляється, затягуючи за собою поршень 4 Завдяки наданню руху штоку поршня 4 в циліндрі 8 створюється розрідження, під дією якого, перепускний клапан 23 закривається, а утворений конденсат всмоктується через дренажну трубку 22 Конденсат збирається в ємкості 21 Зворотний хід поршня здійснюється зворотною пружиною 24 При цьому перепускний клапан 23 відкривається і конденсат зливається з ємкості 21 Ефективність і надійність видалення конденсату досягнута за рахунок надання руху штоку поршня і переміщення поршня у ЗОВНІШНІЙ і внутрішній напрямних, завдяки цим напрямним досягнуто покращання тепловідводу Захисне кільце перед сальником оберігає сальник від внутрішнього тиску котла 25 № 17 Д Фіг. Комп'ютерна верстка О Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
