Розбірна відтискна ложка для зняття відбитків при мікростомії за іщенком

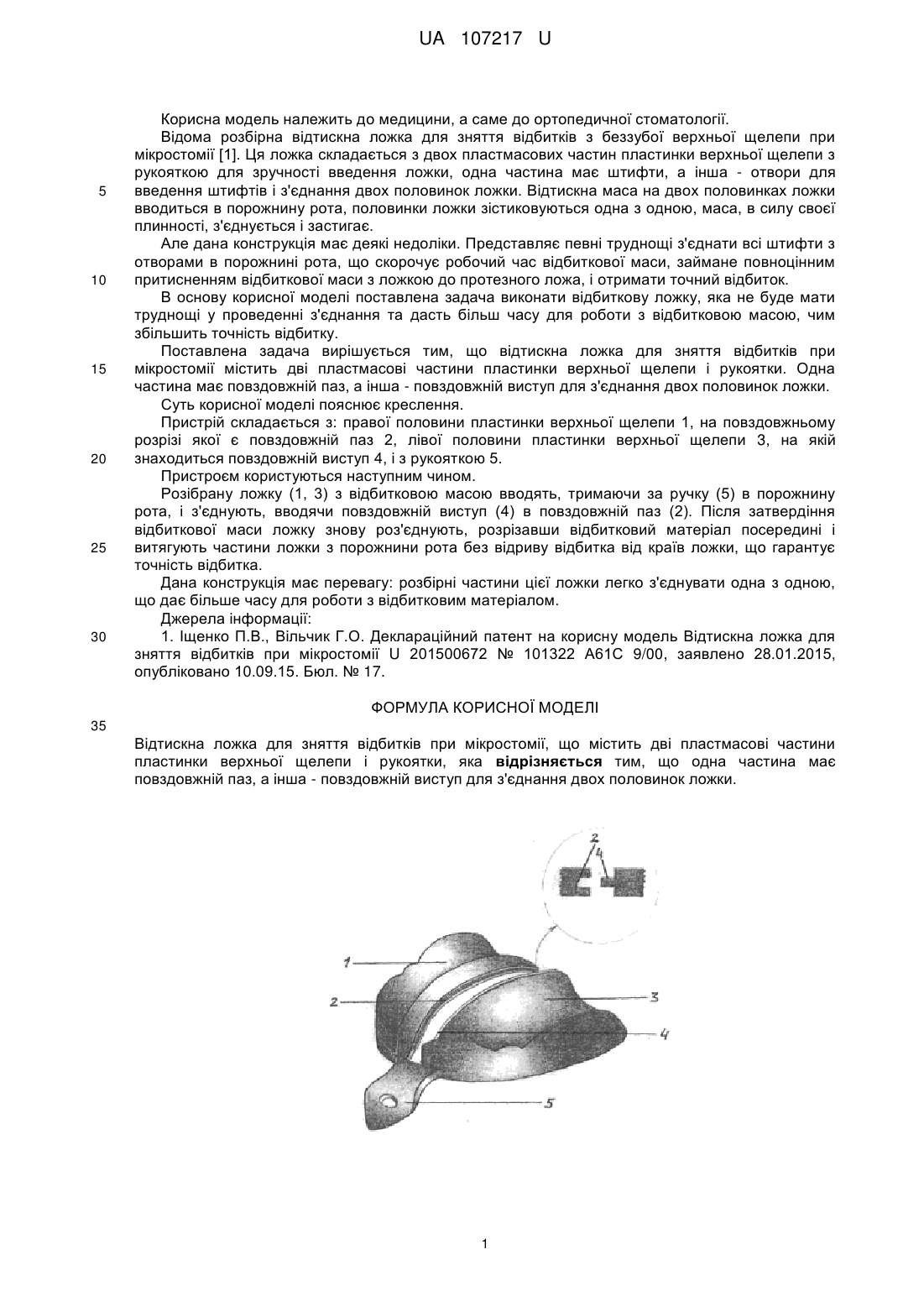

Реферат: UA 107217 U UA 107217 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до ортопедичної стоматології. Відома розбірна відтискна ложка для зняття відбитків з беззубої верхньої щелепи при мікростомії [1]. Ця ложка складається з двох пластмасових частин пластинки верхньої щелепи з рукояткою для зручності введення ложки, одна частина має штифти, а інша - отвори для введення штифтів і з'єднання двох половинок ложки. Відтискна маса на двох половинках ложки вводиться в порожнину рота, половинки ложки зістиковуються одна з одною, маса, в силу своєї плинності, з'єднується і застигає. Але дана конструкція має деякі недоліки. Представляє певні труднощі з'єднати всі штифти з отворами в порожнині рота, що скорочує робочий час відбиткової маси, займане повноцінним притисненням відбиткової маси з ложкою до протезного ложа, і отримати точний відбиток. В основу корисної моделі поставлена задача виконати відбиткову ложку, яка не буде мати труднощі у проведенні з'єднання та дасть більш часу для роботи з відбитковою масою, чим збільшить точність відбитку. Поставлена задача вирішується тим, що відтискна ложка для зняття відбитків при мікростомії містить дві пластмасові частини пластинки верхньої щелепи і рукоятки. Одна частина має повздовжній паз, а інша - повздовжній виступ для з'єднання двох половинок ложки. Суть корисної моделі пояснює креслення. Пристрій складається з: правої половини пластинки верхньої щелепи 1, на повздовжньому розрізі якої є повздовжній паз 2, лівої половини пластинки верхньої щелепи 3, на якій знаходиться повздовжній виступ 4, і з рукояткою 5. Пристроєм користуються наступним чином. Розібрану ложку (1, 3) з відбитковою масою вводять, тримаючи за ручку (5) в порожнину рота, і з'єднують, вводячи повздовжній виступ (4) в повздовжній паз (2). Після затвердіння відбиткової маси ложку знову роз'єднують, розрізавши відбитковий матеріал посередині і витягують частини ложки з порожнини рота без відриву відбитка від країв ложки, що гарантує точність відбитка. Дана конструкція має перевагу: розбірні частини цієї ложки легко з'єднувати одна з одною, що дає більше часу для роботи з відбитковим матеріалом. Джерела інформації: 1. Іщенко П.В., Вільчик Г.О. Деклараційний патент на корисну модель Відтискна ложка для зняття відбитків при мікростомії U 201500672 № 101322 А61С 9/00, заявлено 28.01.2015, опубліковано 10.09.15. Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Відтискна ложка для зняття відбитків при мікростомії, що містить дві пластмасові частини пластинки верхньої щелепи і рукоятки, яка відрізняється тим, що одна частина має повздовжній паз, а інша - повздовжній виступ для з'єднання двох половинок ложки. 1 UA 107217 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
