Побутовий прилад, зокрема сушарка для білизни

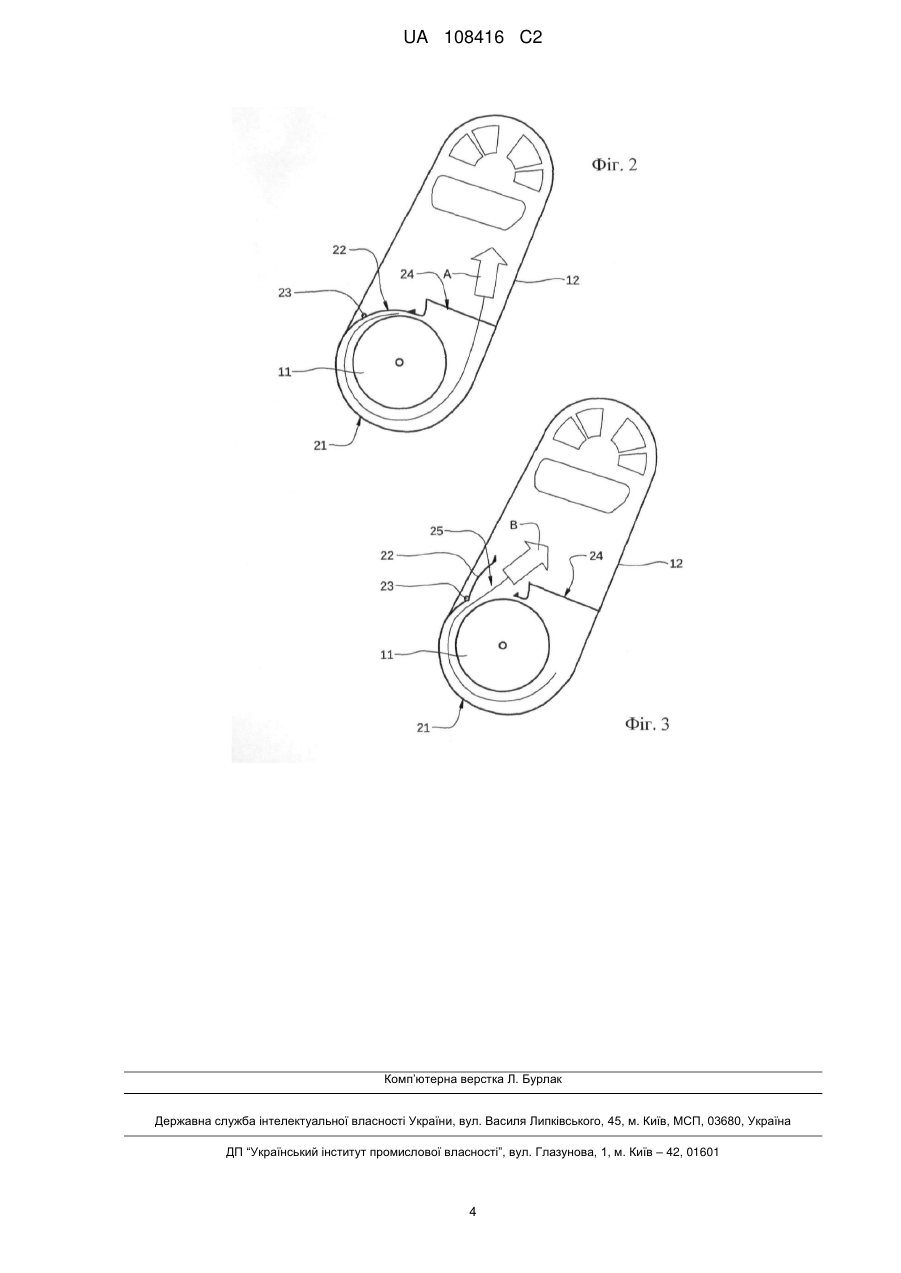

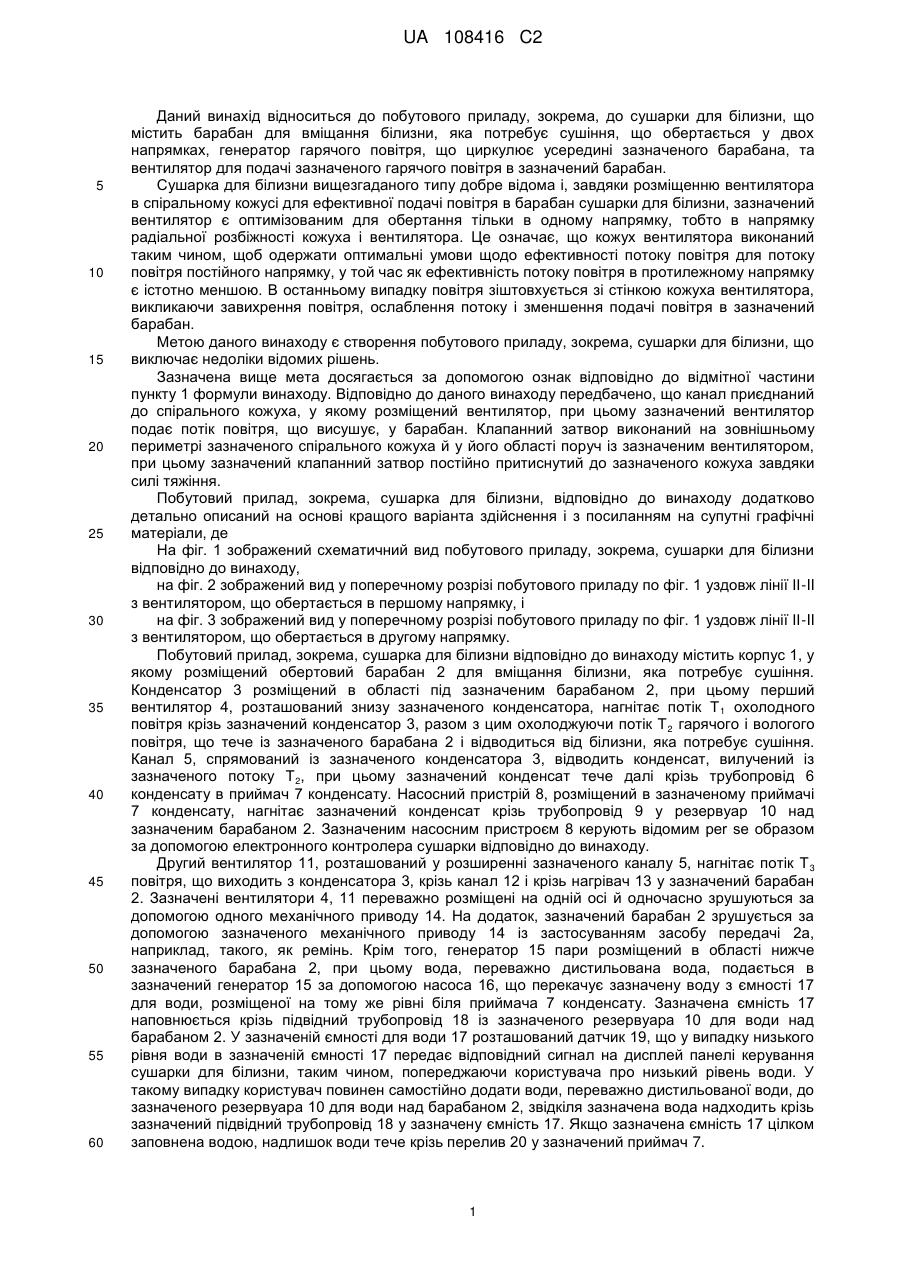

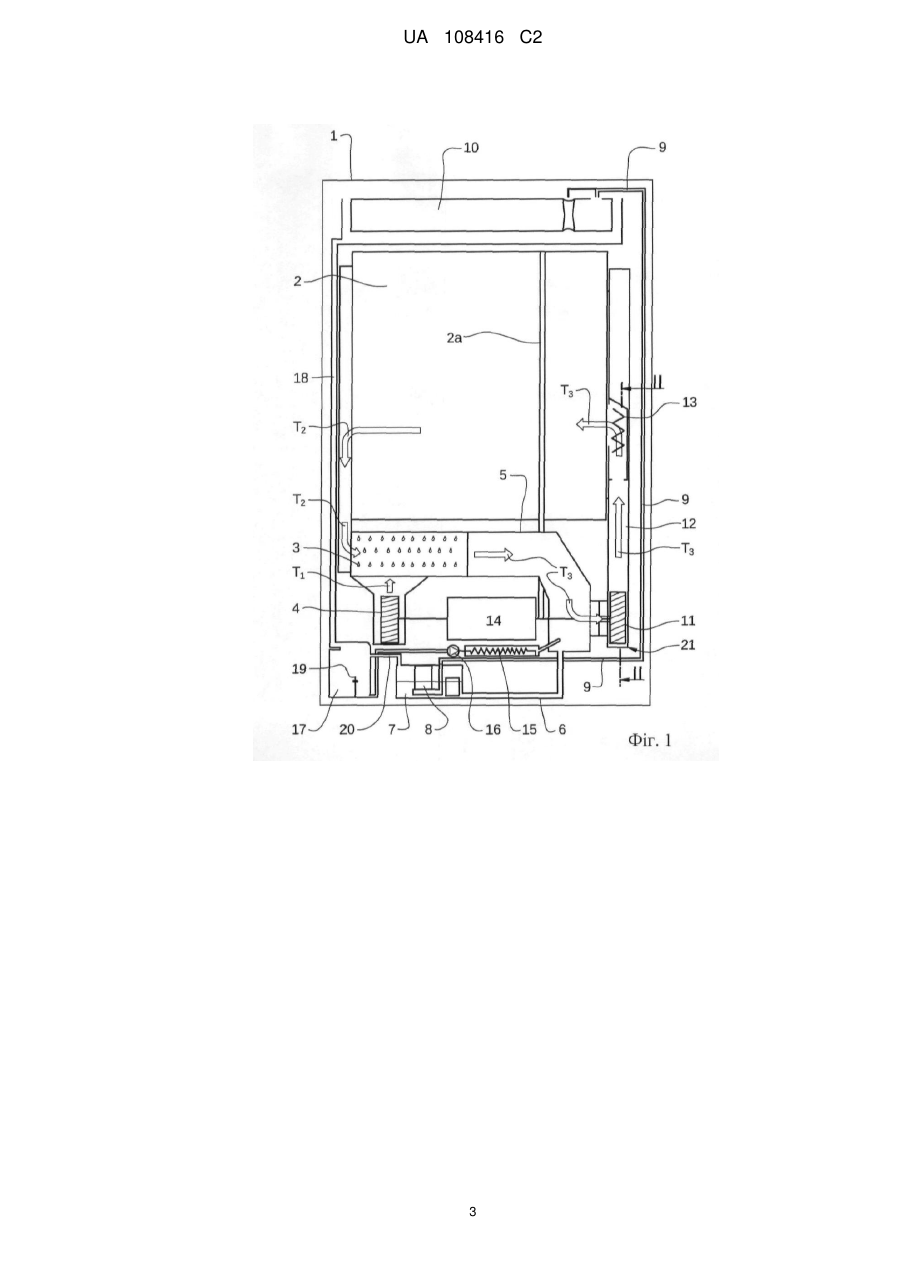

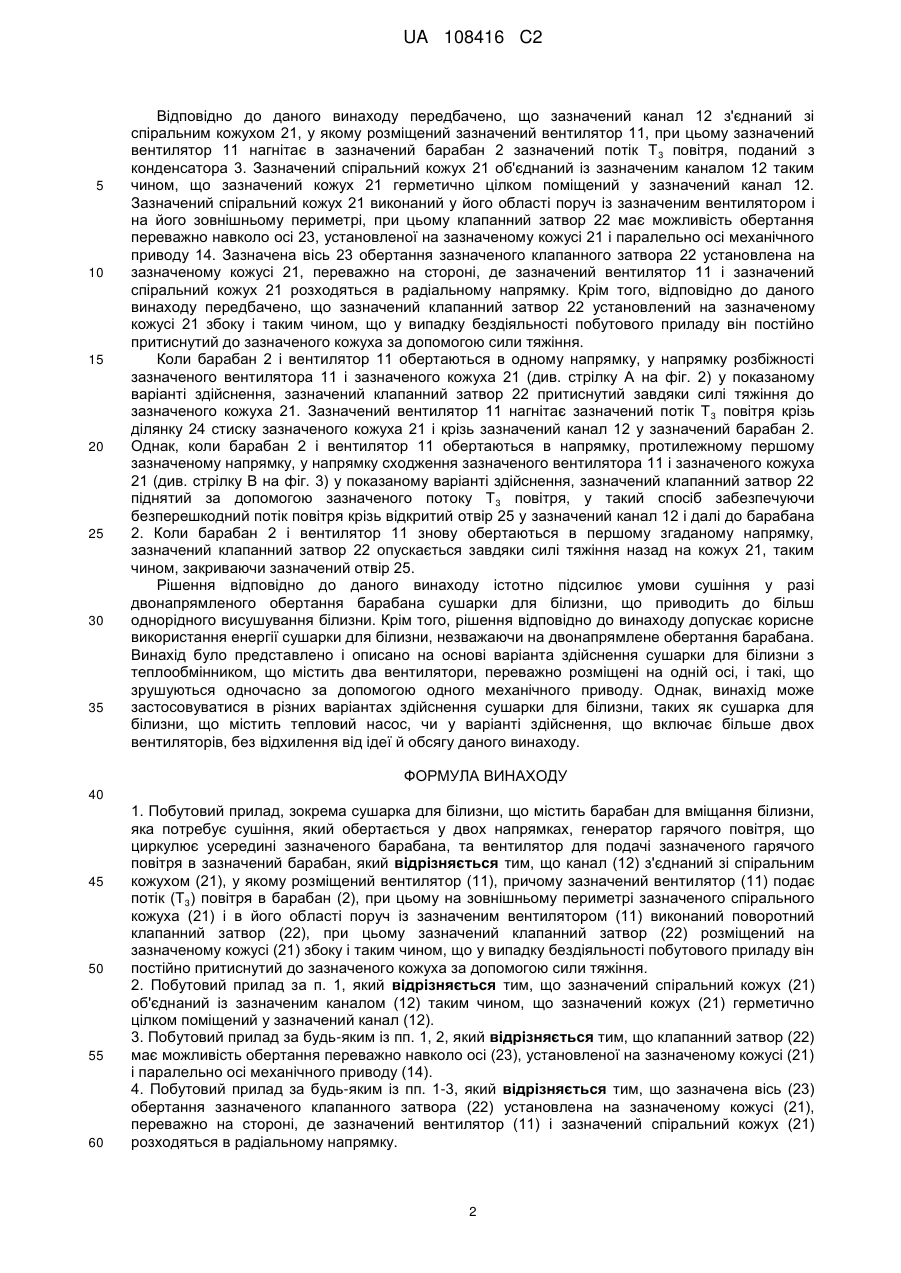

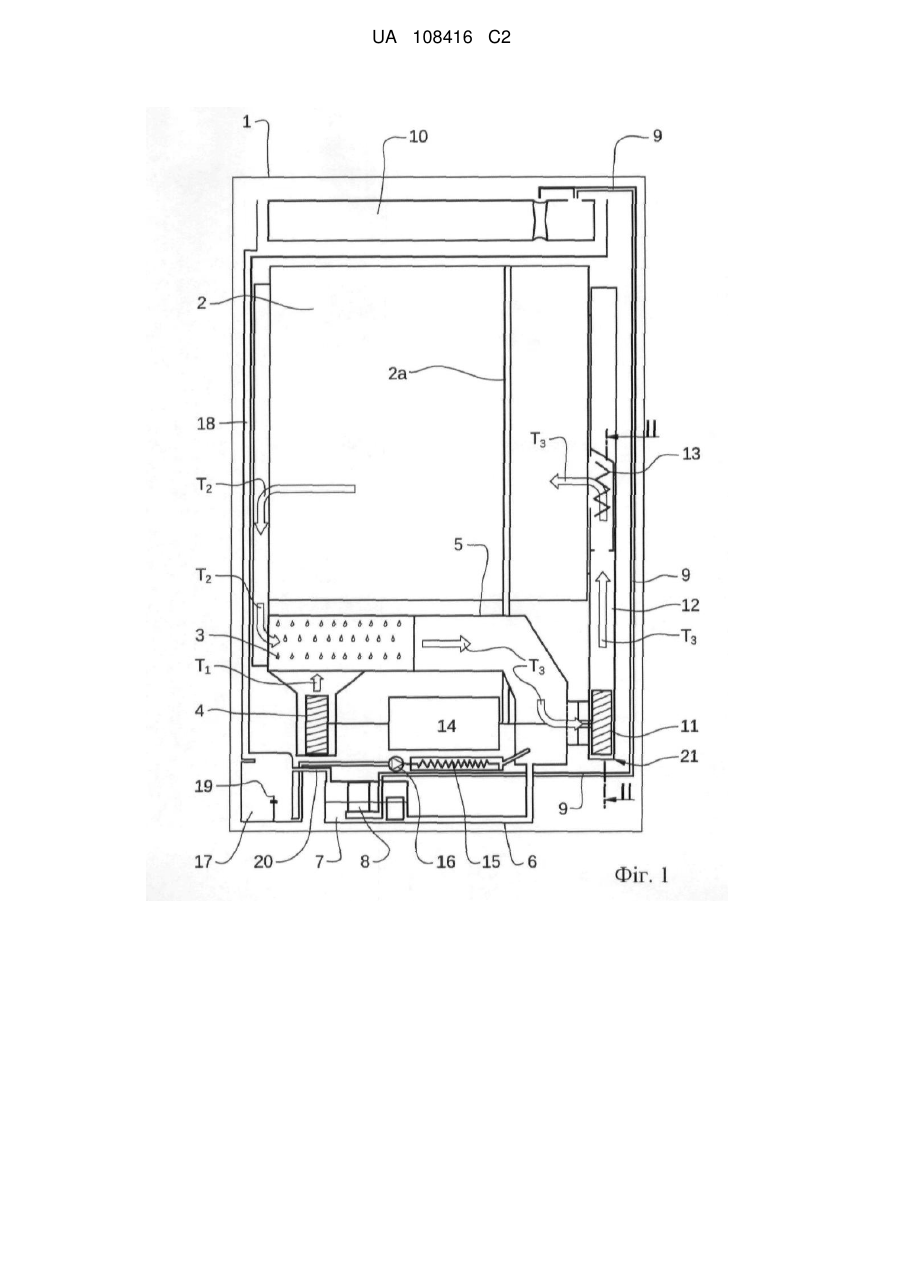

Реферат: Даний винахід належить до побутового приладу, зокрема до сушарки для білизни, що містить барабан для вміщання білизни, яка потребує сушіння, що обертається у двох напрямках, генератор гарячого повітря, що циркулює усередині зазначеного барабана, та вентилятор для подачі зазначеного гарячого повітря в зазначений барабан. Відповідно до винаходу передбачено, що канал (12) з'єднаний зі спіральним кожухом (21), у якому розміщений вентилятор (11), причому зазначений вентилятор (11) подає потік (Т 3) повітря до барабана (2). Поворотний клапанний затвор (22) виконаний на зовнішньому периметрі зазначеного спірального кожуха (21) і в його області поруч із зазначеним вентилятором (11), причому зазначений клапанний затвор (22) постійно притиснутий до зазначеного кожуха (21) за допомогою сили тяжіння. UA 108416 C2 (12) UA 108416 C2 UA 108416 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до побутового приладу, зокрема, до сушарки для білизни, що містить барабан для вміщання білизни, яка потребує сушіння, що обертається у двох напрямках, генератор гарячого повітря, що циркулює усередині зазначеного барабана, та вентилятор для подачі зазначеного гарячого повітря в зазначений барабан. Сушарка для білизни вищезгаданого типу добре відома і, завдяки розміщенню вентилятора в спіральному кожусі для ефективної подачі повітря в барабан сушарки для білизни, зазначений вентилятор є оптимізованим для обертання тільки в одному напрямку, тобто в напрямку радіальної розбіжності кожуха і вентилятора. Це означає, що кожух вентилятора виконаний таким чином, щоб одержати оптимальні умови щодо ефективності потоку повітря для потоку повітря постійного напрямку, у той час як ефективність потоку повітря в протилежному напрямку є істотно меншою. В останньому випадку повітря зіштовхується зі стінкою кожуха вентилятора, викликаючи завихрення повітря, ослаблення потоку і зменшення подачі повітря в зазначений барабан. Метою даного винаходу є створення побутового приладу, зокрема, сушарки для білизни, що виключає недоліки відомих рішень. Зазначена вище мета досягається за допомогою ознак відповідно до відмітної частини пункту 1 формули винаходу. Відповідно до даного винаходу передбачено, що канал приєднаний до спірального кожуха, у якому розміщений вентилятор, при цьому зазначений вентилятор подає потік повітря, що висушує, у барабан. Клапанний затвор виконаний на зовнішньому периметрі зазначеного спірального кожуха й у його області поруч із зазначеним вентилятором, при цьому зазначений клапанний затвор постійно притиснутий до зазначеного кожуха завдяки силі тяжіння. Побутовий прилад, зокрема, сушарка для білизни, відповідно до винаходу додатково детально описаний на основі кращого варіанта здійснення і з посиланням на супутні графічні матеріали, де На фіг. 1 зображений схематичний вид побутового приладу, зокрема, сушарки для білизни відповідно до винаходу, на фіг. 2 зображений вид у поперечному розрізі побутового приладу по фіг. 1 уздовж лінії II-II з вентилятором, що обертається в першому напрямку, і на фіг. 3 зображений вид у поперечному розрізі побутового приладу по фіг. 1 уздовж лінії II-II з вентилятором, що обертається в другому напрямку. Побутовий прилад, зокрема, сушарка для білизни відповідно до винаходу містить корпус 1, у якому розміщений обертовий барабан 2 для вміщання білизни, яка потребує сушіння. Конденсатор 3 розміщений в області під зазначеним барабаном 2, при цьому перший вентилятор 4, розташований знизу зазначеного конденсатора, нагнітає потік T 1 охолодного повітря крізь зазначений конденсатор 3, разом з цим охолоджуючи потік T 2 гарячого і вологого повітря, що тече із зазначеного барабана 2 і відводиться від білизни, яка потребує сушіння. Канал 5, спрямований із зазначеного конденсатора 3, відводить конденсат, вилучений із зазначеного потоку T2, при цьому зазначений конденсат тече далі крізь трубопровід 6 конденсату в приймач 7 конденсату. Насосний пристрій 8, розміщений в зазначеному приймачі 7 конденсату, нагнітає зазначений конденсат крізь трубопровід 9 у резервуар 10 над зазначеним барабаном 2. Зазначеним насосним пристроєм 8 керують відомим per se образом за допомогою електронного контролера сушарки відповідно до винаходу. Другий вентилятор 11, розташований у розширенні зазначеного каналу 5, нагнітає потік T 3 повітря, що виходить з конденсатора 3, крізь канал 12 і крізь нагрівач 13 у зазначений барабан 2. Зазначені вентилятори 4, 11 переважно розміщені на одній осі й одночасно зрушуються за допомогою одного механічного приводу 14. На додаток, зазначений барабан 2 зрушується за допомогою зазначеного механічного приводу 14 із застосуванням засобу передачі 2a, наприклад, такого, як ремінь. Крім того, генератор 15 пари розміщений в області нижче зазначеного барабана 2, при цьому вода, переважно дистильована вода, подається в зазначений генератор 15 за допомогою насоса 16, що перекачує зазначену воду з ємності 17 для води, розміщеної на тому же рівні біля приймача 7 конденсату. Зазначена ємність 17 наповнюється крізь підвідний трубопровід 18 із зазначеного резервуара 10 для води над барабаном 2. У зазначеній ємності для води 17 розташований датчик 19, що у випадку низького рівня води в зазначеній ємності 17 передає відповідний сигнал на дисплей панелі керування сушарки для білизни, таким чином, попереджаючи користувача про низький рівень води. У такому випадку користувач повинен самостійно додати води, переважно дистильованої води, до зазначеного резервуара 10 для води над барабаном 2, звідкіля зазначена вода надходить крізь зазначений підвідний трубопровід 18 у зазначену ємність 17. Якщо зазначена ємність 17 цілком заповнена водою, надлишок води тече крізь перелив 20 у зазначений приймач 7. 1 UA 108416 C2 5 10 15 20 25 30 35 Відповідно до даного винаходу передбачено, що зазначений канал 12 з'єднаний зі спіральним кожухом 21, у якому розміщений зазначений вентилятор 11, при цьому зазначений вентилятор 11 нагнітає в зазначений барабан 2 зазначений потік T 3 повітря, поданий з конденсатора 3. Зазначений спіральний кожух 21 об'єднаний із зазначеним каналом 12 таким чином, що зазначений кожух 21 герметично цілком поміщений у зазначений канал 12. Зазначений спіральний кожух 21 виконаний у його області поруч із зазначеним вентилятором і на його зовнішньому периметрі, при цьому клапанний затвор 22 має можливість обертання переважно навколо осі 23, установленої на зазначеному кожусі 21 і паралельно осі механічного приводу 14. Зазначена вісь 23 обертання зазначеного клапанного затвора 22 установлена на зазначеному кожусі 21, переважно на стороні, де зазначений вентилятор 11 і зазначений спіральний кожух 21 розходяться в радіальному напрямку. Крім того, відповідно до даного винаходу передбачено, що зазначений клапанний затвор 22 установлений на зазначеному кожусі 21 збоку і таким чином, що у випадку бездіяльності побутового приладу він постійно притиснутий до зазначеного кожуха за допомогою сили тяжіння. Коли барабан 2 і вентилятор 11 обертаються в одному напрямку, у напрямку розбіжності зазначеного вентилятора 11 і зазначеного кожуха 21 (див. стрілку A на фіг. 2) у показаному варіанті здійснення, зазначений клапанний затвор 22 притиснутий завдяки силі тяжіння до зазначеного кожуха 21. Зазначений вентилятор 11 нагнітає зазначений потік T 3 повітря крізь ділянку 24 стиску зазначеного кожуха 21 і крізь зазначений канал 12 у зазначений барабан 2. Однак, коли барабан 2 і вентилятор 11 обертаються в напрямку, протилежному першому зазначеному напрямку, у напрямку сходження зазначеного вентилятора 11 і зазначеного кожуха 21 (див. стрілку B на фіг. 3) у показаному варіанті здійснення, зазначений клапанний затвор 22 піднятий за допомогою зазначеного потоку T 3 повітря, у такий спосіб забезпечуючи безперешкодний потік повітря крізь відкритий отвір 25 у зазначений канал 12 і далі до барабана 2. Коли барабан 2 і вентилятор 11 знову обертаються в першому згаданому напрямку, зазначений клапанний затвор 22 опускається завдяки силі тяжіння назад на кожух 21, таким чином, закриваючи зазначений отвір 25. Рішення відповідно до даного винаходу істотно підсилює умови сушіння у разі двонапрямленого обертання барабана сушарки для білизни, що приводить до більш однорідного висушування білизни. Крім того, рішення відповідно до винаходу допускає корисне використання енергії сушарки для білизни, незважаючи на двонапрямлене обертання барабана. Винахід було представлено і описано на основі варіанта здійснення сушарки для білизни з теплообмінником, що містить два вентилятори, переважно розміщені на одній осі, і такі, що зрушуються одночасно за допомогою одного механічного приводу. Однак, винахід може застосовуватися в різних варіантах здійснення сушарки для білизни, таких як сушарка для білизни, що містить тепловий насос, чи у варіанті здійснення, що включає більше двох вентиляторів, без відхилення від ідеї й обсягу даного винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Побутовий прилад, зокрема сушарка для білизни, що містить барабан для вміщання білизни, яка потребує сушіння, який обертається у двох напрямках, генератор гарячого повітря, що циркулює усередині зазначеного барабана, та вентилятор для подачі зазначеного гарячого повітря в зазначений барабан, який відрізняється тим, що канал (12) з'єднаний зі спіральним кожухом (21), у якому розміщений вентилятор (11), причому зазначений вентилятор (11) подає потік (Т3) повітря в барабан (2), при цьому на зовнішньому периметрі зазначеного спірального кожуха (21) і в його області поруч із зазначеним вентилятором (11) виконаний поворотний клапанний затвор (22), при цьому зазначений клапанний затвор (22) розміщений на зазначеному кожусі (21) збоку і таким чином, що у випадку бездіяльності побутового приладу він постійно притиснутий до зазначеного кожуха за допомогою сили тяжіння. 2. Побутовий прилад за п. 1, який відрізняється тим, що зазначений спіральний кожух (21) об'єднаний із зазначеним каналом (12) таким чином, що зазначений кожух (21) герметично цілком поміщений у зазначений канал (12). 3. Побутовий прилад за будь-яким із пп. 1, 2, який відрізняється тим, що клапанний затвор (22) має можливість обертання переважно навколо осі (23), установленої на зазначеному кожусі (21) і паралельно осі механічного приводу (14). 4. Побутовий прилад за будь-яким із пп. 1-3, який відрізняється тим, що зазначена вісь (23) обертання зазначеного клапанного затвора (22) установлена на зазначеному кожусі (21), переважно на стороні, де зазначений вентилятор (11) і зазначений спіральний кожух (21) розходяться в радіальному напрямку. 2 UA 108416 C2 3 UA 108416 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
