Барабанна сушарка

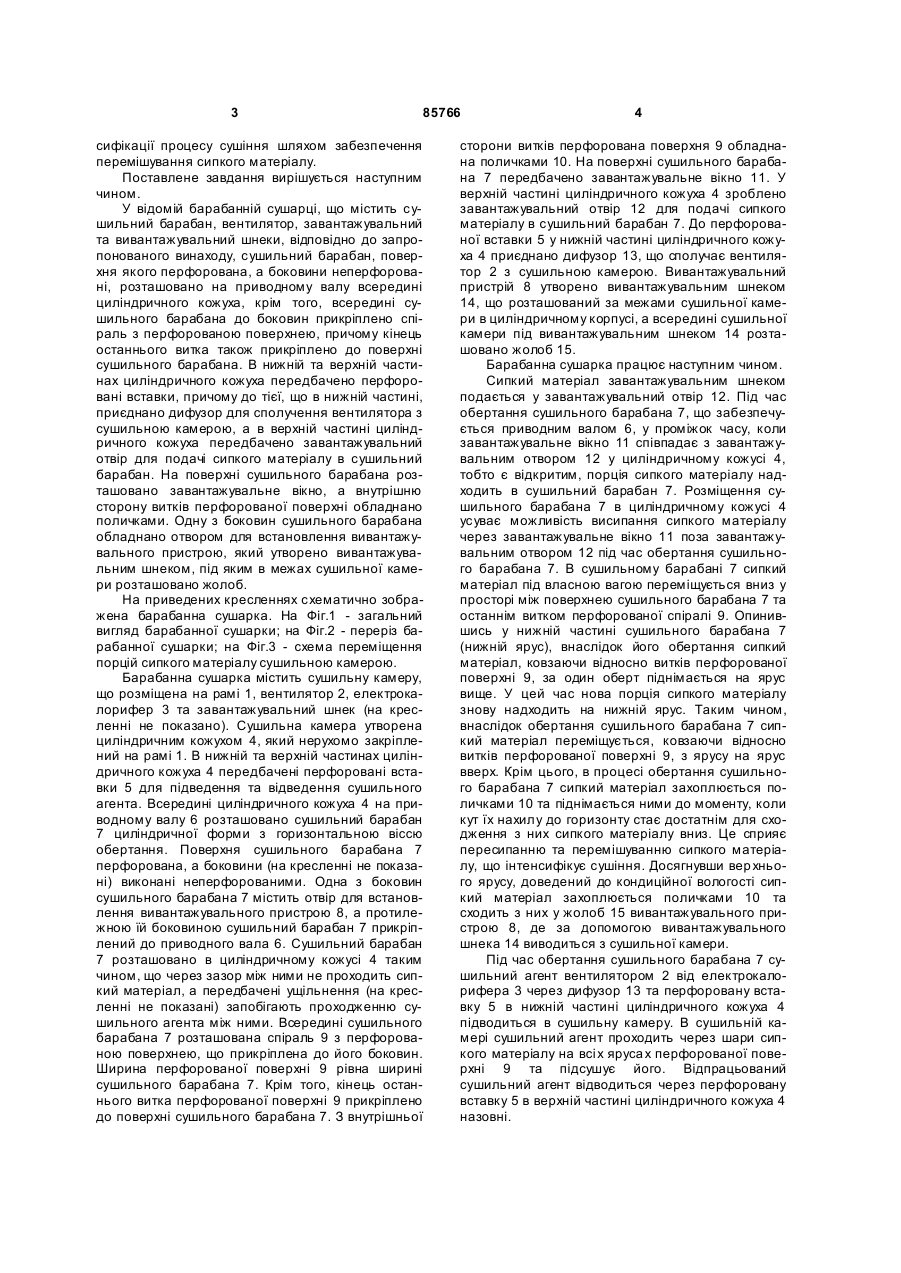

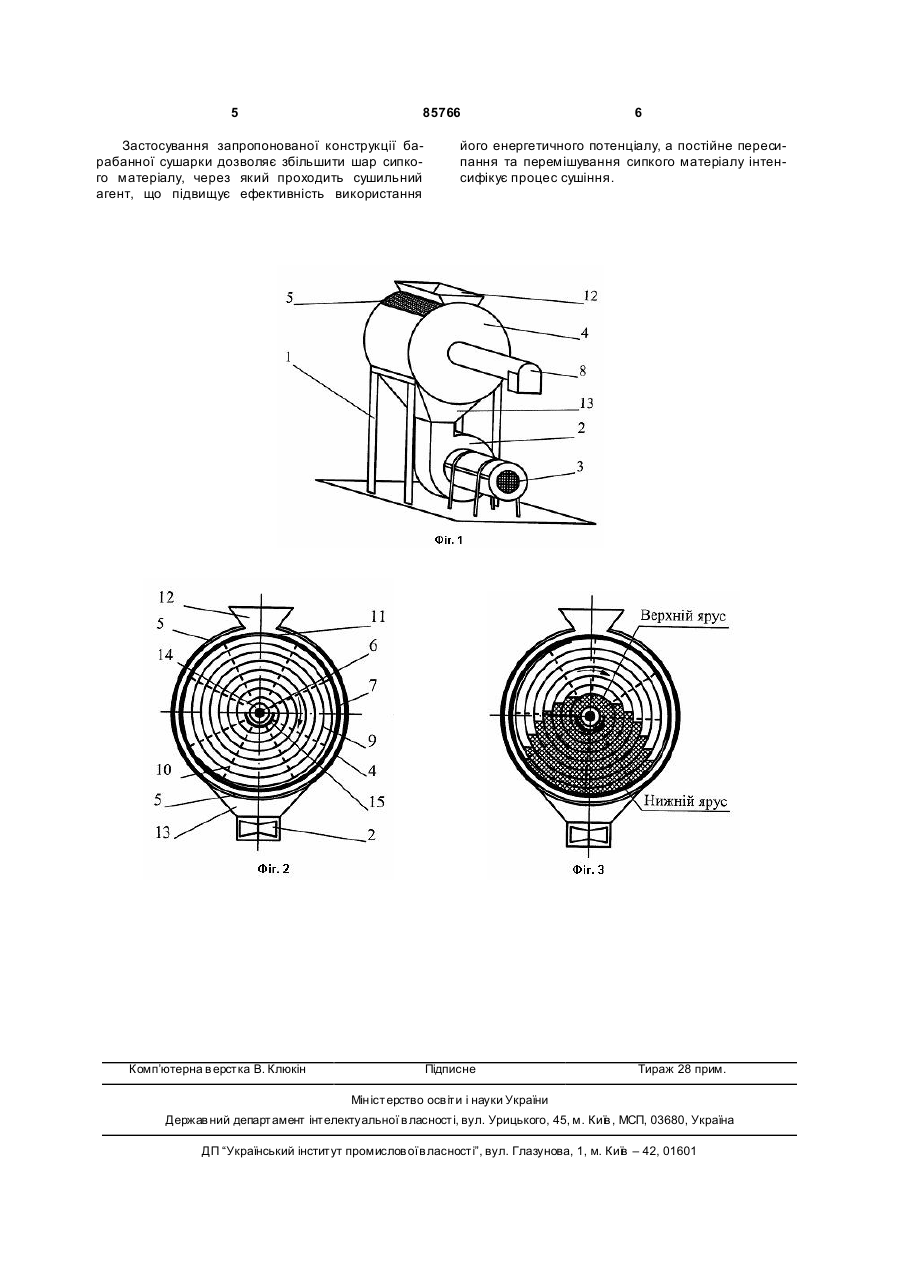

1. Барабанна сушарка, що містить сушильний барабан, вентилятор, завантажувальний та вивантажувальний шнеки, яка відрізняється тим, що сушильний барабан має перфоровану поверхню та неперфоровані боковини і розташований на C2 2 (19) 1 3 85766 сифікації процесу сушіння шляхом забезпечення перемішування сипкого матеріалу. Поставлене завдання вирішується наступним чином. У відомій барабанній сушарці, що містить сушильний барабан, вентилятор, завантажувальний та вивантажувальний шнеки, відповідно до запропонованого винаходу, сушильний барабан, поверхня якого перфорована, а боковини неперфоровані, розташовано на приводному валу всередині циліндричного кожуха, крім того, всередині сушильного барабана до боковин прикріплено спіраль з перфорованою поверхнею, причому кінець останнього витка також прикріплено до поверхні сушильного барабана. В нижній та верхній частинах циліндричного кожуха передбачено перфоровані вставки, причому до тієї, що в нижній частині, приєднано дифузор для сполучення вентилятора з сушильною камерою, а в верхній частині циліндричного кожуха передбачено завантажувальний отвір для подачі сипкого матеріалу в сушильний барабан. На поверхні сушильного барабана розташовано завантажувальне вікно, а внутрішню сторону витків перфорованої поверхні обладнано поличками. Одну з боковин сушильного барабана обладнано отвором для встановлення вивантажувального пристрою, який утворено вивантажувальним шнеком, під яким в межах сушильної камери розташовано жолоб. На приведених кресленнях схематично зображена барабанна сушарка. На Фіг.1 - загальний вигляд барабанної сушарки; на Фіг.2 - переріз барабанної сушарки; на Фіг.3 - схема переміщення порцій сипкого матеріалу сушильною камерою. Барабанна сушарка містить сушильну камеру, що розміщена на рамі 1, вентилятор 2, електрокалорифер 3 та завантажувальний шнек (на кресленні не показано). Сушильна камера утворена циліндричним кожухом 4, який нерухомо закріплений на рамі 1. В нижній та верхній частинах циліндричного кожуха 4 передбачені перфоровані вставки 5 для підведення та відведення сушильного агента. Всередині циліндричного кожуха 4 на приводному валу 6 розташовано сушильний барабан 7 циліндричної форми з горизонтальною віссю обертання. Поверхня сушильного барабана 7 перфорована, а боковини (на кресленні не показані) виконані неперфорованими. Одна з боковин сушильного барабана 7 містить отвір для встановлення вивантажувального пристрою 8, а протилежною їй боковиною сушильний барабан 7 прикріплений до приводного вала 6. Сушильний барабан 7 розташовано в циліндричному кожусі 4 таким чином, що через зазор між ними не проходить сипкий матеріал, а передбачені ущільнення (на кресленні не показані) запобігають проходженню сушильного агента між ними. Всередині сушильного барабана 7 розташована спіраль 9 з перфорованою поверхнею, що прикріплена до його боковин. Ширина перфорованої поверхні 9 рівна ширині сушильного барабана 7. Крім того, кінець останнього витка перфорованої поверхні 9 прикріплено до поверхні сушильного барабана 7. З внутрішньої 4 сторони витків перфорована поверхня 9 обладнана поличками 10. На поверхні сушильного барабана 7 передбачено завантажувальне вікно 11. У верхній частині циліндричного кожуха 4 зроблено завантажувальний отвір 12 для подачі сипкого матеріалу в сушильний барабан 7. До перфорованої вставки 5 у нижній частині циліндричного кожуха 4 приєднано дифузор 13, що сполучає вентилятор 2 з сушильною камерою. Вивантажувальний пристрій 8 утворено вивантажувальним шнеком 14, що розташований за межами сушильної камери в циліндричному корпусі, а всередині сушильної камери під вивантажувальним шнеком 14 розташовано жолоб 15. Барабанна сушарка працює наступним чином. Сипкий матеріал завантажувальним шнеком подається у завантажувальний отвір 12. Під час обертання сушильного барабана 7, що забезпечується приводним валом 6, у проміжок часу, коли завантажувальне вікно 11 співпадає з завантажувальним отвором 12 у циліндричному кожусі 4, тобто є відкритим, порція сипкого матеріалу надходить в сушильний барабан 7. Розміщення сушильного барабана 7 в циліндричному кожусі 4 усуває можливість висипання сипкого матеріалу через завантажувальне вікно 11 поза завантажувальним отвором 12 під час обертання сушильного барабана 7. В сушильному барабані 7 сипкий матеріал під власною вагою переміщується вниз у просторі між поверхнею сушильного барабана 7 та останнім витком перфорованої спіралі 9. Опинившись у нижній частині сушильного барабана 7 (нижній ярус), внаслідок його обертання сипкий матеріал, ковзаючи відносно витків перфорованої поверхні 9, за один оберт піднімається на ярус вище. У цей час нова порція сипкого матеріалу знову надходить на нижній ярус. Таким чином, внаслідок обертання сушильного барабана 7 сипкий матеріал переміщується, ковзаючи відносно витків перфорованої поверхні 9, з ярусу на ярус вверх. Крім цього, в процесі обертання сушильного барабана 7 сипкий матеріал захоплюється поличками 10 та піднімається ними до моменту, коли кут їх нахилу до горизонту стає достатнім для сходження з них сипкого матеріалу вниз. Це сприяє пересипанню та перемішуванню сипкого матеріалу, що інтенсифікує сушіння. Досягнувши вер хнього ярусу, доведений до кондиційної вологості сипкий матеріал захоплюється поличками 10 та сходить з них у жолоб 15 вивантажувального пристрою 8, де за допомогою вивантажувального шнека 14 виводиться з сушильної камери. Під час обертання сушильного барабана 7 сушильний агент вентилятором 2 від електрокалорифера 3 через дифузор 13 та перфоровану вставку 5 в нижній частині циліндричного кожуха 4 підводиться в сушильну камеру. В сушильній камері сушильний агент проходить через шари сипкого матеріалу на всі х яруса х перфорованої поверхні 9 та підсушує його. Відпрацьований сушильний агент відводиться через перфоровану вставку 5 в верхній частині циліндричного кожуха 4 назовні. 5 85766 Застосування запропонованої конструкції барабанної сушарки дозволяє збільшити шар сипкого матеріалу, через який проходить сушильний агент, що підвищує ефективність використання Комп’ютерна в ерстка В. Клюкін 6 його енергетичного потенціалу, а постійне пересипання та перемішування сипкого матеріалу інтенсифікує процес сушіння. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
