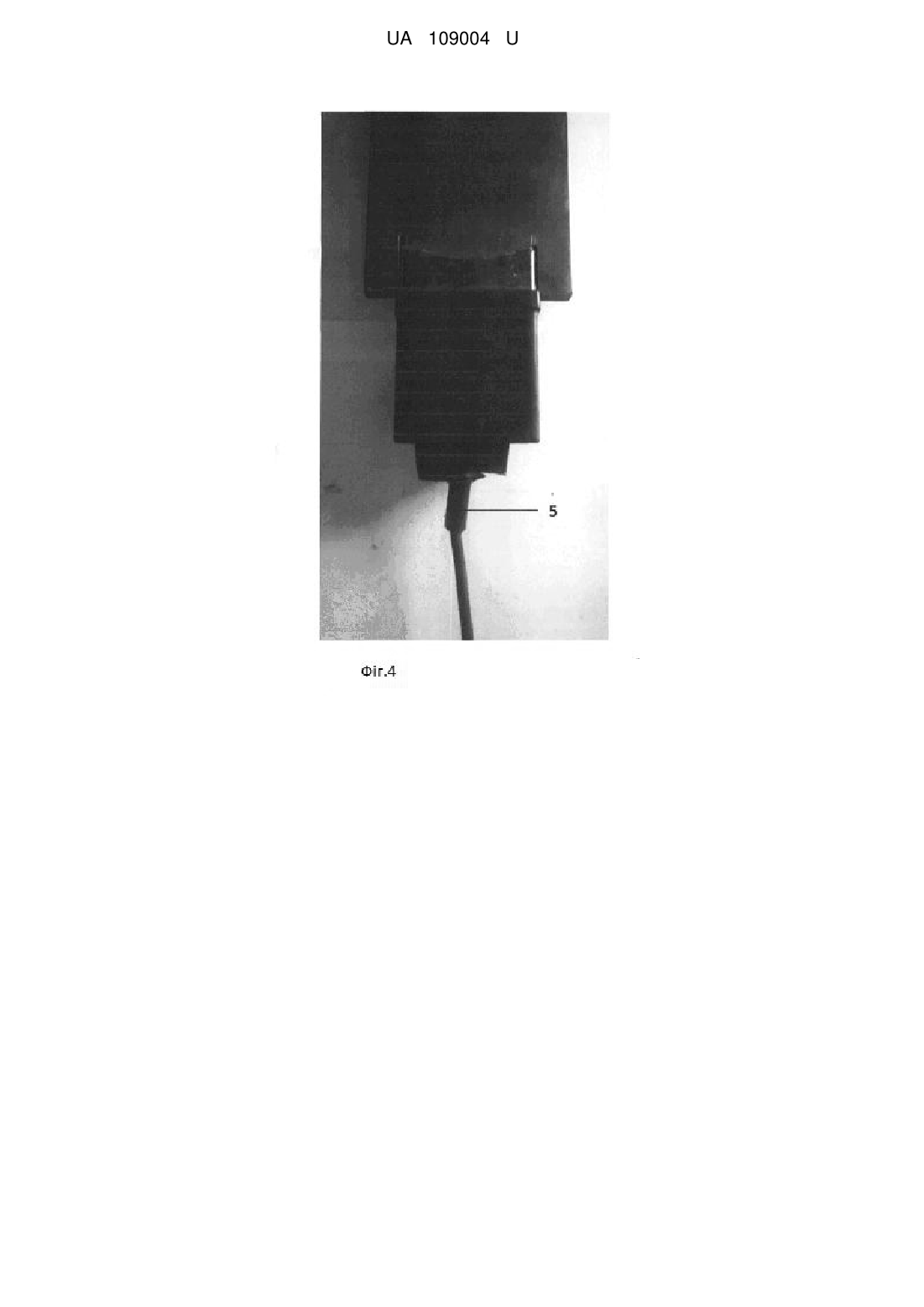

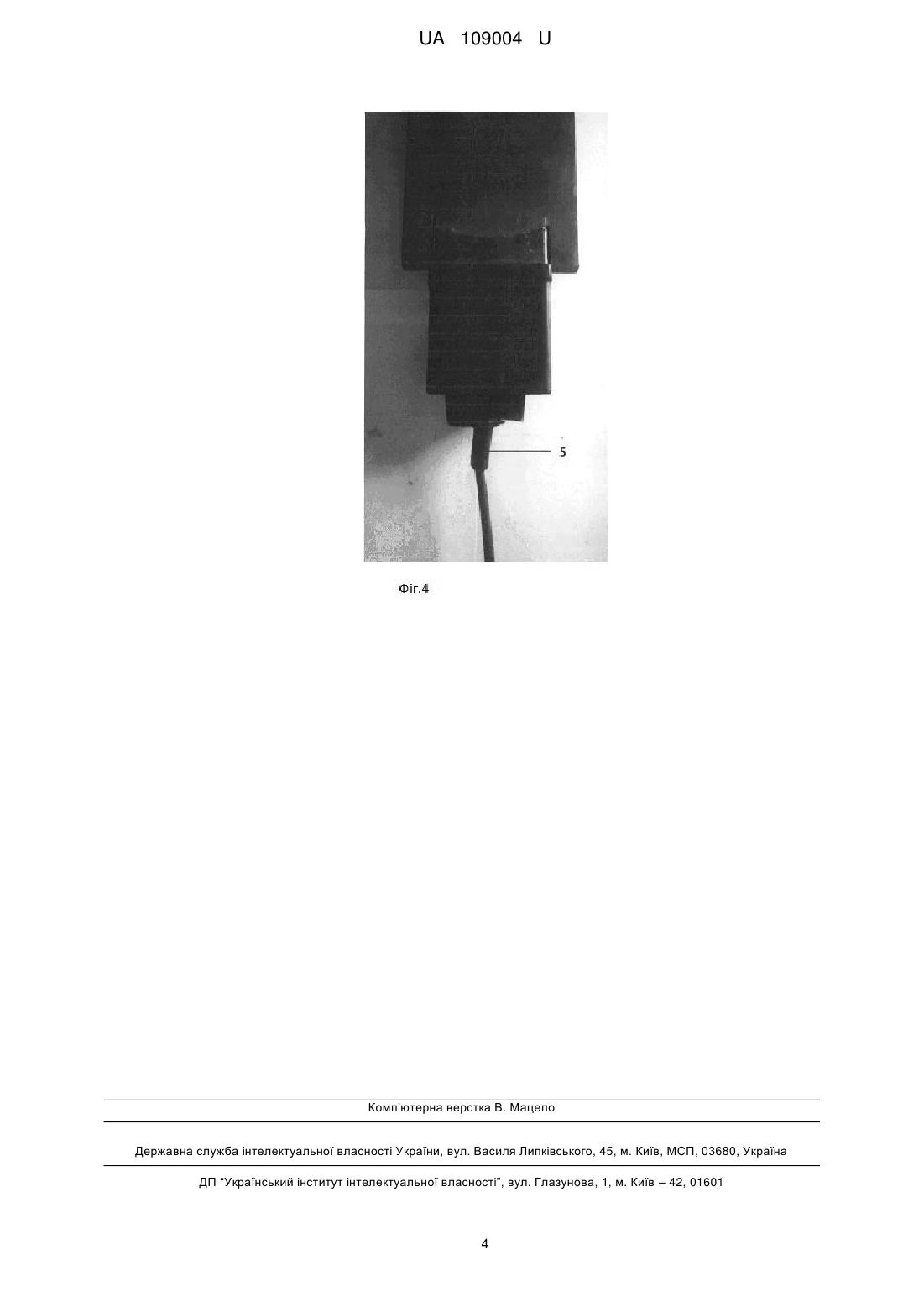

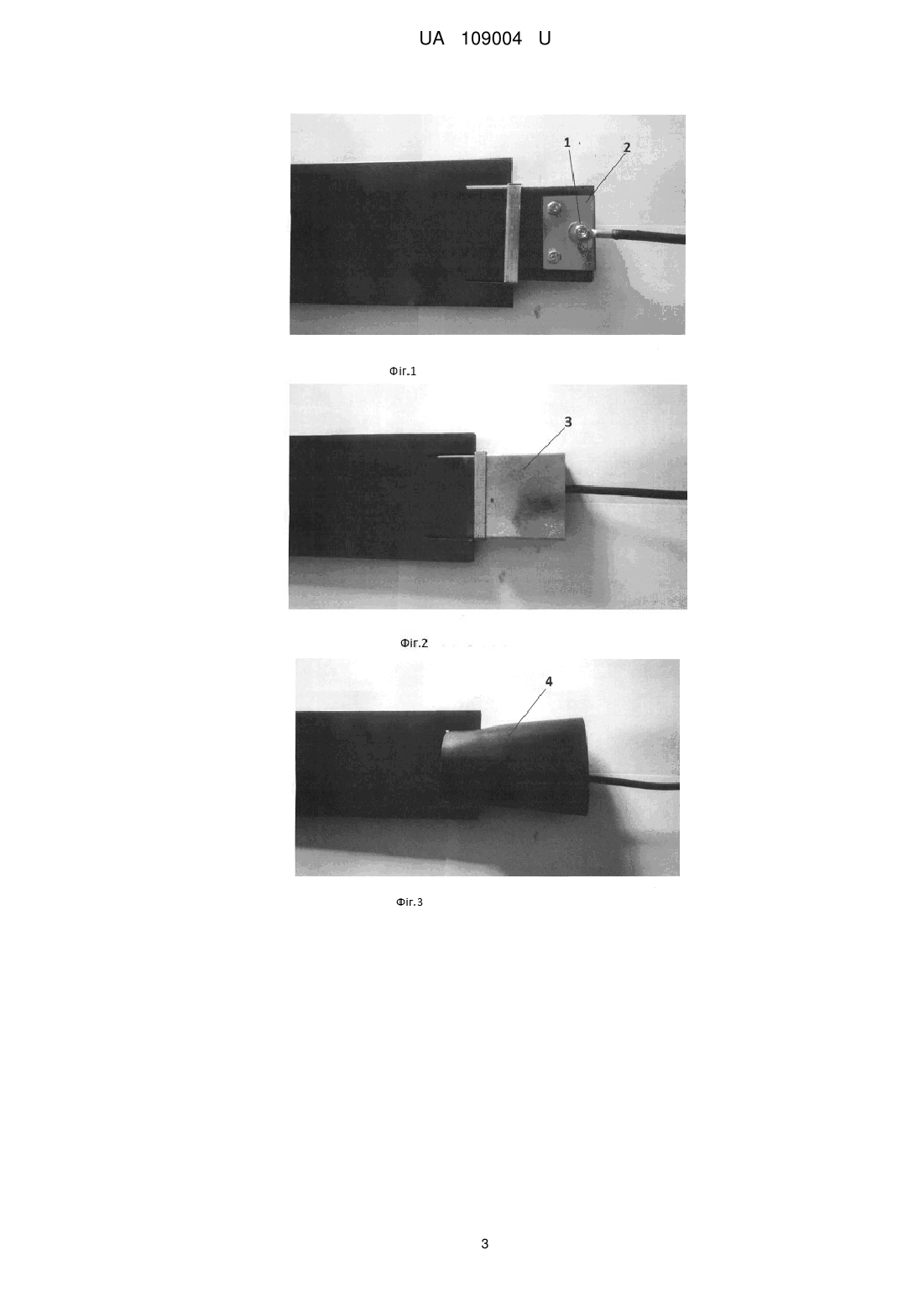

Контактний вузол центрального електрода

Реферат: UA 109004 U UA 109004 U 5 10 15 20 25 30 35 40 45 50 55 Контактний вузол центрального електрода, що заявляється, належить до засобів електрохімічного захисту трубопроводів та може бути використаний при виготовленні та монтажі центральних електродів катодного захисту трубопроводів та інших металоконструкцій. Широко відомі контактні вузли центрального електрода, що складаються із контактної пластини з латуні або міді, яка кріпиться до тіла анода за допомогою болтового з'єднання, зверху герметизується за допомогою сирого каучуку або його аналогів. Потім вся конструкція покривається термоусадочною, водонепроникною оболонкою. Недоліком таких рішень є неможливість досягти відсутності кисню між контактною пластиною та герметиком, що викликає передчасну корозію контактного вузла. При цьому, оскільки під час роботи електрода останній піддається великим струмовим навантаженням та відповідно нагріванню, каучук стає текучим, так як не розрахований на роботу при підвищених температурах. Це у свою чергу може призводити до оголення контактного вузла. При цьому відповідно зменшуватиметься строк експлуатації центрального електрода. Відомий пристрій виробництва НВП "УкрАнтікор" (http://ukrantikor.com.ua/chapter/azk), який складається із складається з дротового контакту центрального електрода із струмовивідним кабелем, контактної пластини з латуні або міді, яка прикріплена до тіла анода за допомогою болтового з'єднання, зверху герметизована за допомогою сирого каучуку або його аналогів та уся конструкція покрита термоусадочною водонепроникною оболонкою. Недоліком таких пристроїв є неможливість досягти відсутності кисню між контактною пластиною та водонепроникною термоусадочною оболонкою (герметиком), що викликає передчасну корозію контактного вузла. При цьому, оскільки під час роботи електрода останній піддається великим струмовим навантаженням та відповідно нагріванню, каучук стає текучим, так як не розрахований на роботу при підвищених температурах. Це у свою чергу може призводити до оголення контактного вузла та може призвести до потрапляння кисню або води. При цьому відповідно зменшуватиметься строк експлуатації центрального електрода. Найближчим, аналогом до рішення, що заявляється, взято контактний вузол центрального електрода (http://www.energosila.kz/prod03.htm - пункт "Конструкция"), який складається з дротового контакту центрального електрода із струмовивідним кабелем, що залиті свинцевою заливкою в металевій ємності. При цьому, з креслення найближчого аналогу видно, що епоксидний клей знаходиться над контактним вузлом та використовується як заглушка. Недоліком вказаного рішення також є те, що при розчиненні центрального електрода також розчинятиметься свинцева заливка, що, у подальшому, порушуватиме герметичність контактного вузла, наслідком чого є оголення пристрою, що може призвести до потрапляння кисню або води та, відповідно, зменшуватиме строк експлуатації центрального електрода. При цьому, використання епоксидного клею не герметизуватиме контактний вузол, оскільки (як було вже зазначено), епоксидний клей використовують як заглушку (як заглушку металевої ємності). Це також вказує на тотально низький рівень герметичності для контактного вузла. В основу рішення, що заявляється, поставлено задачу створити такий контактний вузол центрального електрода, що шляхом внесення додаткових конструкційних елементів та їх взаємного розташування, дозволив би збільшити строк експлуатації центрального електрода за рахунок забезпечення герметичності вузла від потрапляння кисню або води. Для досягнення поставленої задачі пропонується контактний вузол центрального електрода, що складається із дротового контакту центрального електрода із струмовивідним кабелем, що розташовані у металевій ємності, яка залита герметичною оболонкою, яка характеризується тим, що дротовий контакт центрального електрода із струмовивідним кабелем здійснено через контактну пластину, що охоплює електрод по двох площинах, а як герметичну оболонку використовують термостійку масу на основі епоксидної смоли, при цьому всі елементи контактного вузла вкриті загальною термоусадочною трубкою на клейовій основі, а струмовивідний кабель в районі з контактного вузла вкритий термоусадочною трубкою струмовивідного кабелю на клейовій основі. Металева ємність виконана із металу з екранізуючими властивостями. Контактна пластина може бути з'єднана із центральним електродом та струмовивідним кабелем болтовим з'єднанням. На Фіг. 1, 2, 3, 4 приведений ілюстративний матеріал елементів рішення, що заявляється, де: 1 - дротовий контакт центрального електрода із струмовивідним кабелем; 2 - контактна пластина; 3 - металева ємність; 4 - загальна термоусадочна трубка на клейовій основі; 5 - термоусадочна трубка струмовивідного кабелю на клейовій основі. 1 UA 109004 U 5 10 15 20 25 30 35 Герметичну оболонку (термостійка маса на основі епоксидної смоли) на кресленні не показано. Всі елементи рішення показані на малюнках згідно з етапами виробництва контактного вузла центрального електрода. На мал. 4 приведений ілюстративний матеріал готового виробу. Реалізація дротового контакту центрального електрода із струмовивідним кабелем 1, через контактну пластину 2, що охоплює електрод по двох площинах, дозволяє збільшити контактну площу, та, відповідно, зменшити опір при проходженні струму. Як наслідок - зниження температури у зоні контактного вузла, що одночасно призведе до збільшення строку експлуатації центрального електроду. Використання еластичної термостійкої маси на основі епоксидної смоли як герметичної оболонки дозволяє забезпечити уникнення контакту із киснем або водою та досягнути тим самим герметичності. Така герметичність, зокрема, досягається за рахунок того, що при виготовленні контактного вузла термостійка маса на основі епоксидної смоли знаходиться у рідкому стані та є еластичною, що надає змогу рівномірно заповнити металеву ємність 3 та витіснити зайві речовини (зокрема, такі як кисень та/або вода). Після заповнення така термостійка маса застигає, не втрачаючи еластичність та термостійкість (протягом 12 годин). Відповідно, це дозволить збільшити строк експлуатації центрального електрода. Герметична оболонка, наприклад, являє собою суміш епоксидної смоли ЭП-20 та затверджувача ПЭПА. Крім зазначеного, металева ємність має екранізуючі властивості, що додатково захищає контактний вузол від розчинення, завдяки чому протягом всієї роботи центрального електрода зберігається щільний контакт між контактною пластиною та власне електродом. Як метал із екранізуючими властивостями, наприклад, використовують оцинковану сталь. Вкриття всіх елементів контактного вузла загальною термоусадочною трубкою на клейовій основі 4 надає додаткову герметичність контактного вузла. Це також дозволяє збільшити строк експлуатації центрального електрода. Загальна термоусадочна трубка виконана із полімеру за вибраним (необхідним) діаметром. Термоусадочна трубка струмовивідного кабелю на клейовій основі дозволяє посилити міцність струмовивідного кабелю на вході в контактний вузол, запобігаючи можливості переломлення струмовивідного кабелю при монтажу центрального електрода, підвищуючи загальну надійність роботи всієї конструкції (відповідно збільшуючи термін експлуатації). Термоусадочна трубка струмовивідного кабелю виконана із полімеру за вибраним (необхідним) діаметром. При монтажі термоусадочних трубок (як загальної так і термоусадочної трубки струмовивідного кабелю) використовують промисловий фен, який розігріває полімер та дозволяє трубкам надійно вкрити як усі елементи контактного вузла, так і струмовивідний кабель. У сукупності, запропоноване поєднання елементів контактного вузла, особливості їх взаємного розташування та фізичних властивостей дозволяють досягнути технічного результату - збільшення строку експлуатації центрального електроду за рахунок забезпечення герметичності вузла від потрапляння кисню або води. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Контактний вузол центрального електрода, що складається із дротового контакту центрального електрода із струмовивідним кабелем, що розташовані у металевій ємності, яка залита герметичною оболонкою, який відрізняється тим, що дротовий контакт центрального електрода із струмовивідним кабелем здійснений через контактну пластину, що охоплює електрод по двох площинах, а як герметичну оболонку використовують термостійку масу на основі епоксидної смоли, при цьому всі елементи контактного вузла вкриті загальною термоусадочною трубкою, на клейовій основі, а струмовивідний кабель в районі контактного вузла вкритий термоусадочною трубкою струмовивідного кабелю, на клейовій основі. 2. Пристрій за п. 1, який відрізняється тим, що металева ємність виконана із саме металу, який має екранізуючі властивості. 3. Пристрій за п. 1, який відрізняється тим, що контактна пластина з'єднана із центральним електродом та струмовивідним кабелем болтовим з'єднанням. 2 UA 109004 U 3 UA 109004 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
