Розбірний контактний вузол

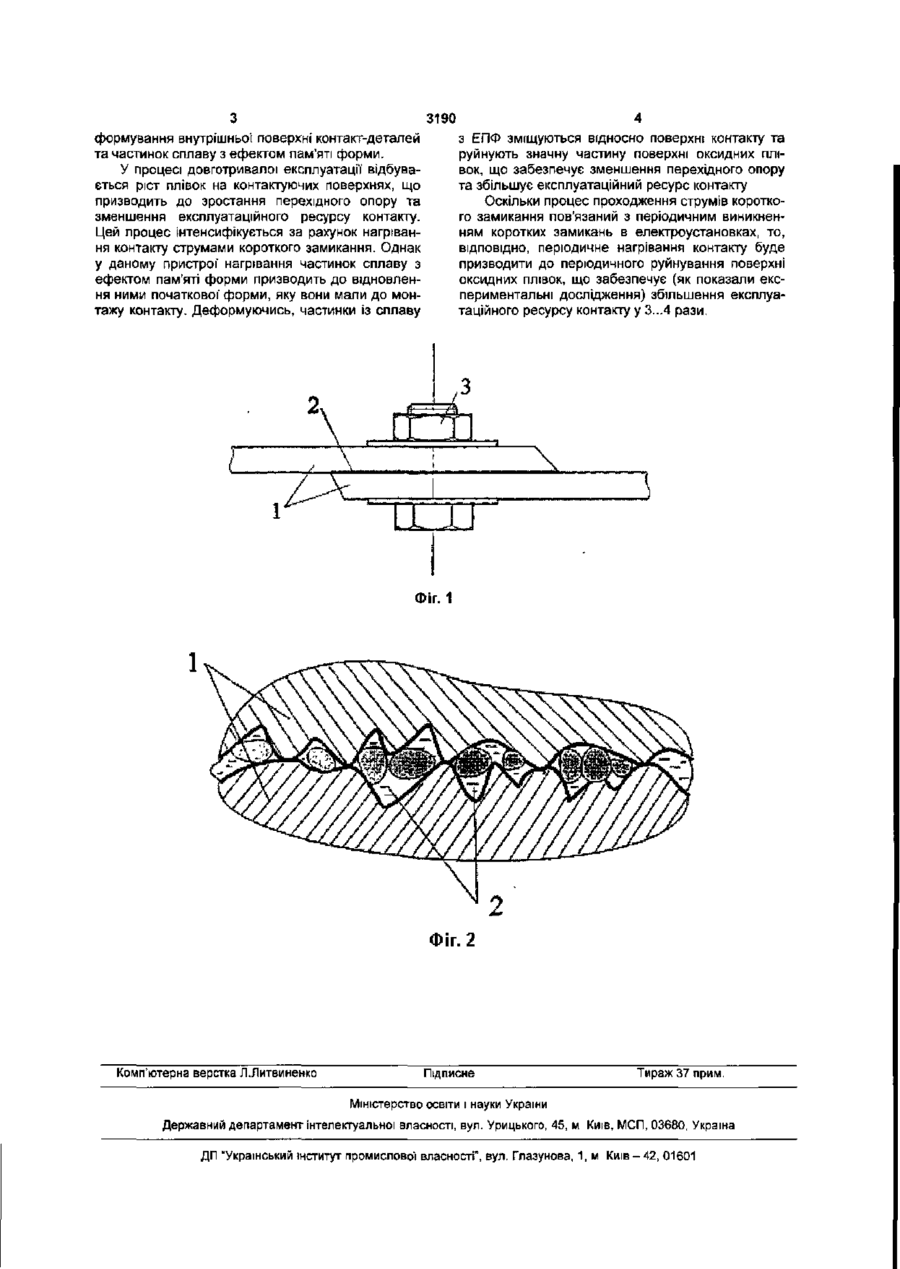

Розбірний контактний вузол, що містить болтове кріплення та струмопроводи, контактна поверхня яких вкрита композитним змащенням, який відрізняється тим, що композитне змащення містить мілкодисперсний порошок із сплаву з ефектом пам'яті форми. Корисна модель відноситься до галузі електроенергетики і призначена для використання як один із головних елементів контактних систем з болтовим кріпленням струмоведучих елементів в ел ектроуста н овках. Відома конструкція розбірного контактного вузла (Дзекцер Н.Н., Висленев Ю.С. Многоамперные контактные соединения. -П.: Энергоатомиздат Ленингр. отд-ние, 1987. -128с), яка містить струмопроводи, болт з гайкою і тарілчасту стальну шайбу. Стальна тарілчаста шайба в початковий період експлуатації контактного з'єднання забезпечує підтримання контактного тиску у близьких межах до номінального значення. Відома також конструкція (А.с. №1376151 АІ (SU), МКИ5 H01R4/38, 11/00 „Устройство для болтового соединения алюминиевых шин"), що містить алюмінієві шини, болт з гайкою і шайбу, яка розміщується між шинами та виконана із матеріалу з високою електричною провідністю, що підвищує надійність контакту. Найбільше близьким за технічною суттю до заявленого рішення є пристрій - розбірний контактний вузол {Дзекцер Н.Н., Висленев Ю.С. Многоамперные контактные соединения. -Л.: Энергоатомиздат. Ленинградское отд-е, 1987. -128с, Федоров А.А., Попов Ю П. Эксплуатация электрооборудования промышленных предприятий. Учебн. пособие для ВУЗов -М.: Энергатомиздат,1986. -280с), який містить болтове кріплення та струмопроводи, контактна поверхня яких вкрита змащенням типу вазелін, ЦИАТИМ-221 або ін. У даному контактному з'єднанні змащенням забезпечують герметизацію контакту і сповільнення його хімічного руйнування - зменшення темпу зростання оксидних плівок на контактних поверхнях. Однак, на протязі експлуатації під дією струмів короткого замикання відбувається періодичне нагрівання контакту до температури 200...250°С, що інтенсифікує зростання на поверхні контакту оксидних плівок і його передчасне старіння. Таким чином, застосовуваний тип змащення у зазначеному пристрої'тільки частково подовжує термін експлуатації контакту. В основу заявленого технічного рішення покладено задачу створення такого контактного вузла, в якому забезпечується сповільнення хімічного старіння контактуючих поверхонь за рахунок часткового руйнування оксидних плівок при деформаціях болтового з'єднання, що відбувається при нагріванні струмами короткого замикання. Поставлене корисною моделлю завдання вирішується тим, що в розбірному контактному вузлі, що містить болтове кріплення та струмопроводи, контактна поверхня яких вкрита композитним змащенням, згідно винаходу композитне змащення виконано з мілкодисперсного порошку із сплаву з ефектом пам'яті форми (ЕПФ). На фіг. 1 зображено загальний вигляд розбірного контактного вузла, а на фіг.2 - частина збільшеного поперечного перерізу контактного з'єднання. Розбірний контактний вузол містить: струмопроводи 1, шар композитного змащення з порошком із сплаву з ефектом "пам'яті форми" 2, болтове кріплення 3. При монтажі контактного з'єднання контактуючі поверхні змащуються композитним матеріалом, який містить мастило типу вазелін, ЦИАТИМ-221 або інші та мілкодисперсний порошок із сплаву з ефектом пам'яті форми, наприклад медалім - Cu-AI-Mn. Затягування болтового кріплення до номінальних зусиль призводить до де о О) CO 3190 формування внутрішньої поверхні контакт-деталей та частинок сплаву з ефектом пам'яті форми. У процесі довготривалої експлуатації відбувається ріст плівок на контактуючих поверхнях, що призводить до зростання перехідного опору та зменшення експлуатаційного ресурсу контакту. Цей процес інтенсифікується за рахунок нагрівання контакту струмами короткого замикання. Однак у даному пристрої' нагрівання частинок сплаву з ефектом пам'яті форми призводить до відновлення ними початкової форми, яку вони мали до монтажу контакту. Деформуючись, частинки із сплаву \ \ з ЕПФ зміщуються відносно поверхні контакту та руйнують значну частину поверхні оксидних плівок, що забезпечує зменшення перехідного опору та збільшує експлуатаційний ресурс контакту Оскільки процес проходження струмів короткого замикання пов'язаний з періодичним виникненням коротких замикань в електроустановках, то, ВІДПОВІДНО, періодичне нагрівання контакту буде призводити до періодичного руйнування поверхні оксидних плівок, що забезпечує (як показали експериментальні дослідження) збільшення експлуатаційного ресурсу контакту у 3...4 рази. IZL Фіг. 1 Фіг. 2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
