Дисковий фільтр механічного очищення поливної води

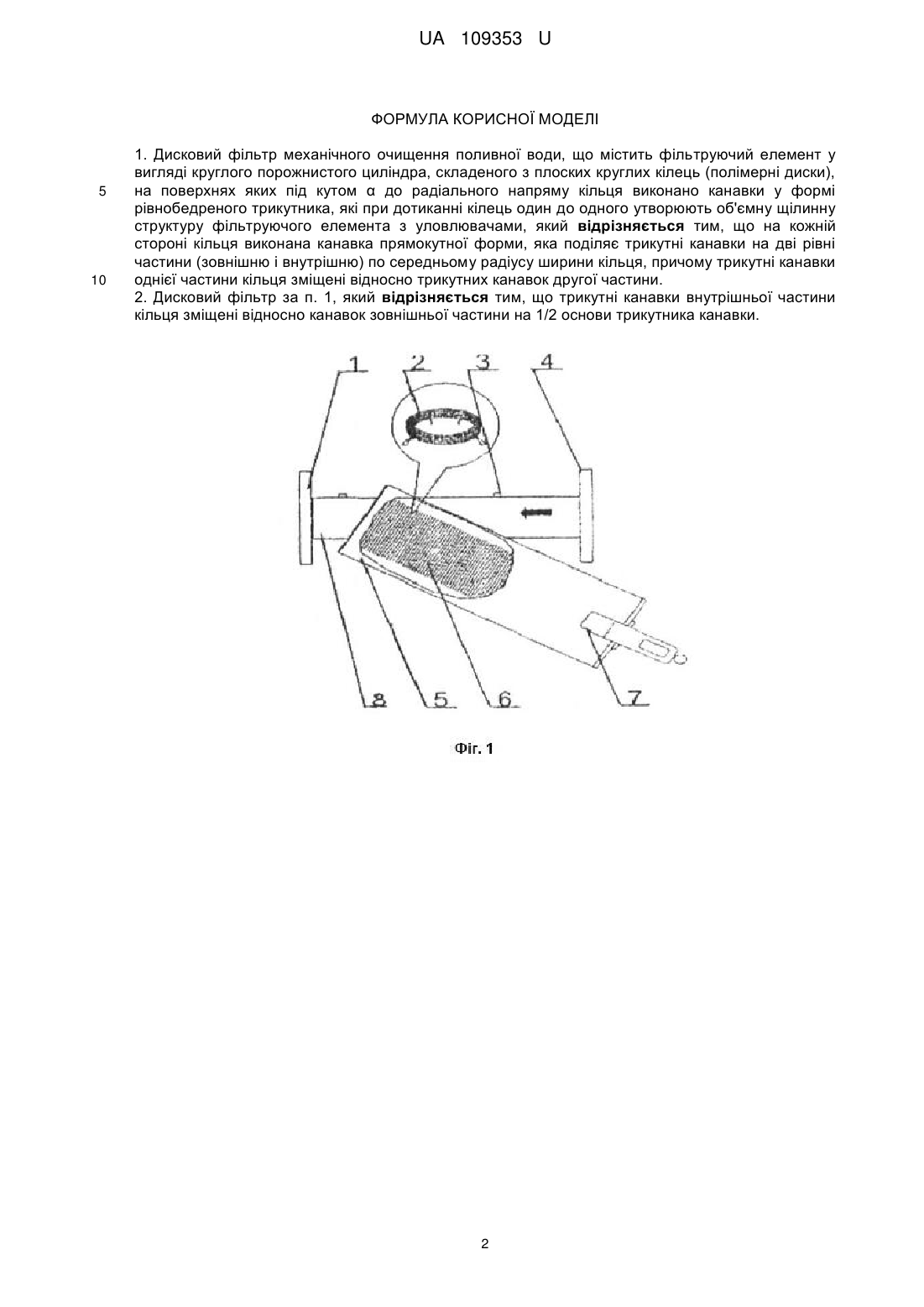

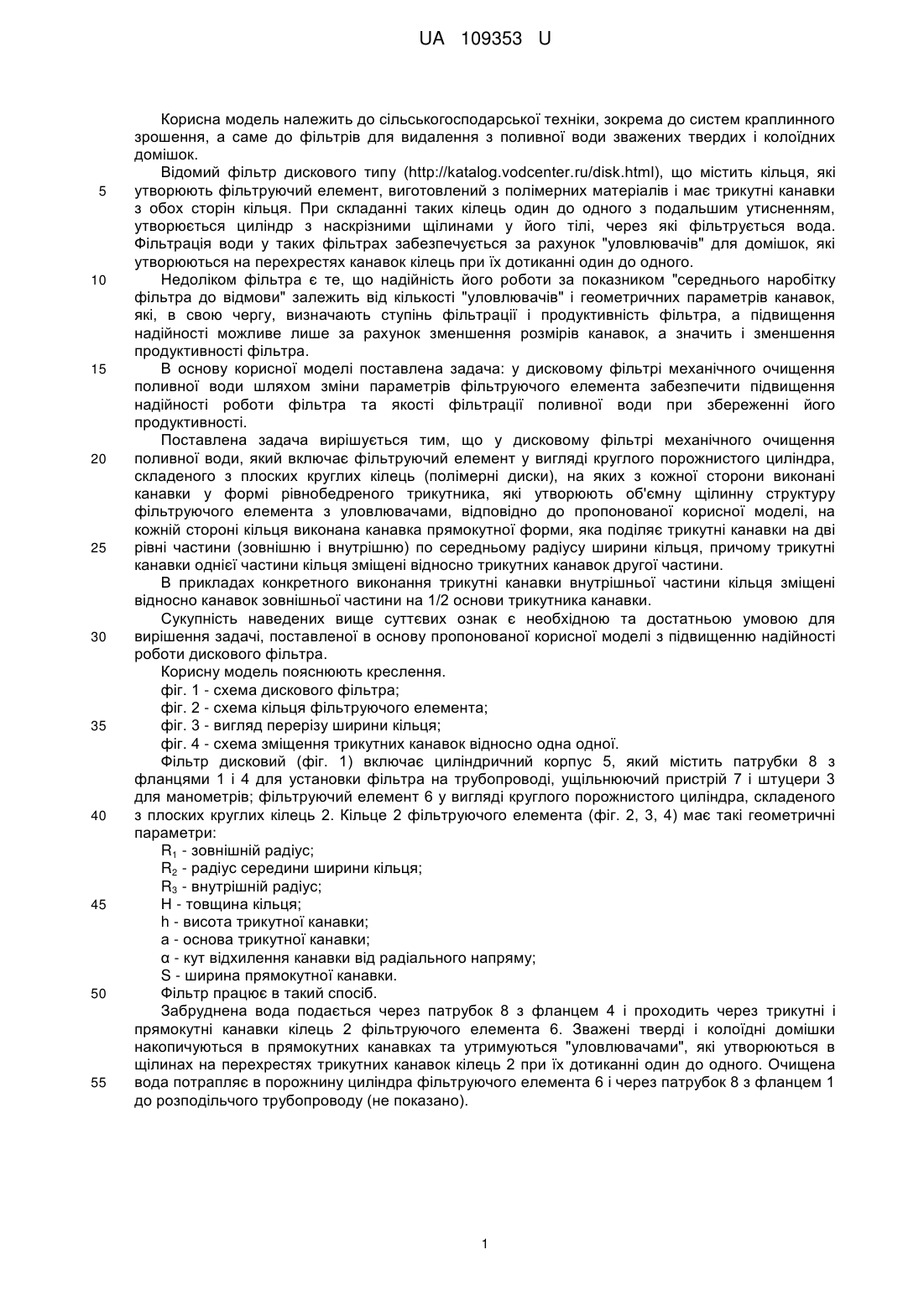

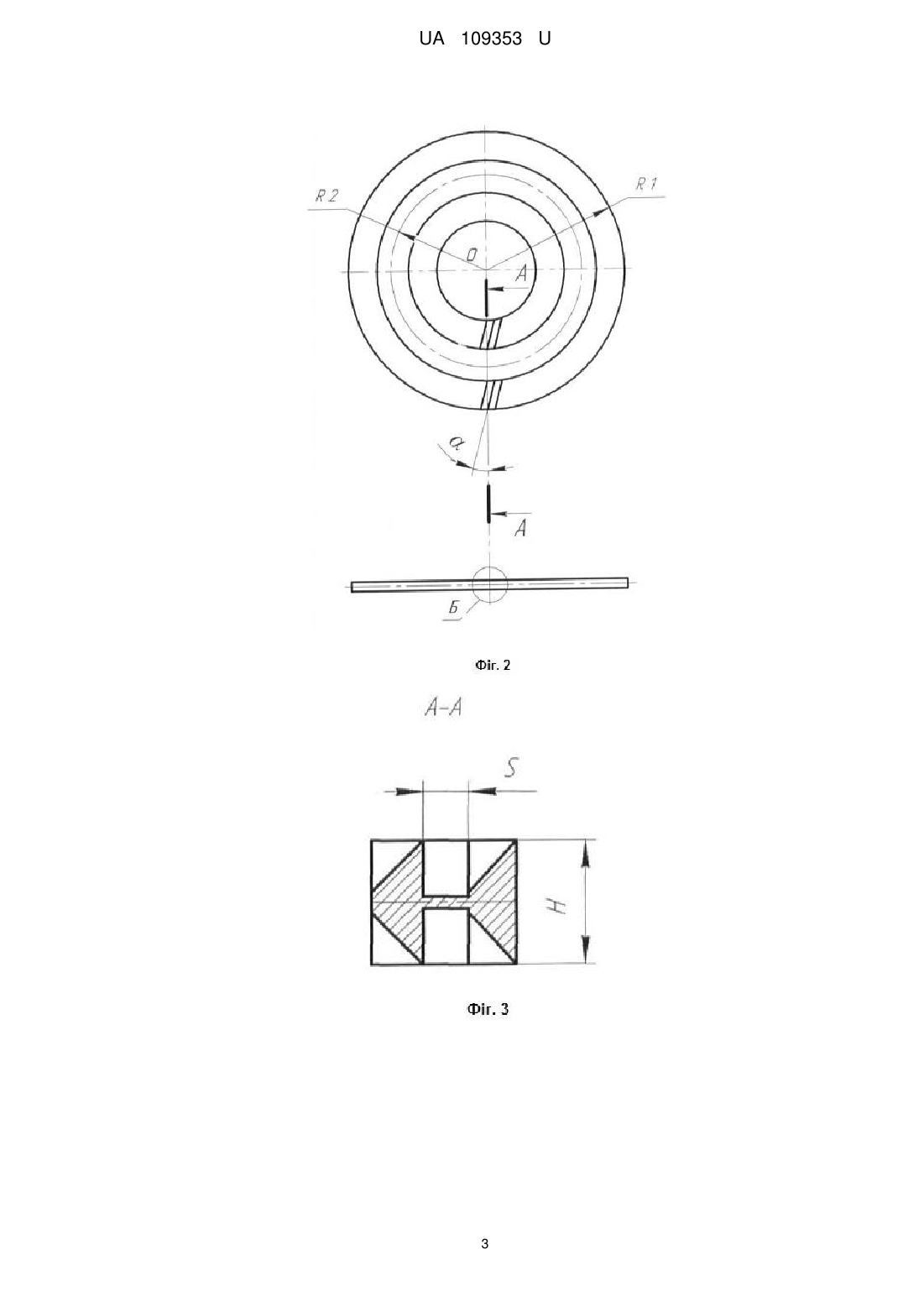

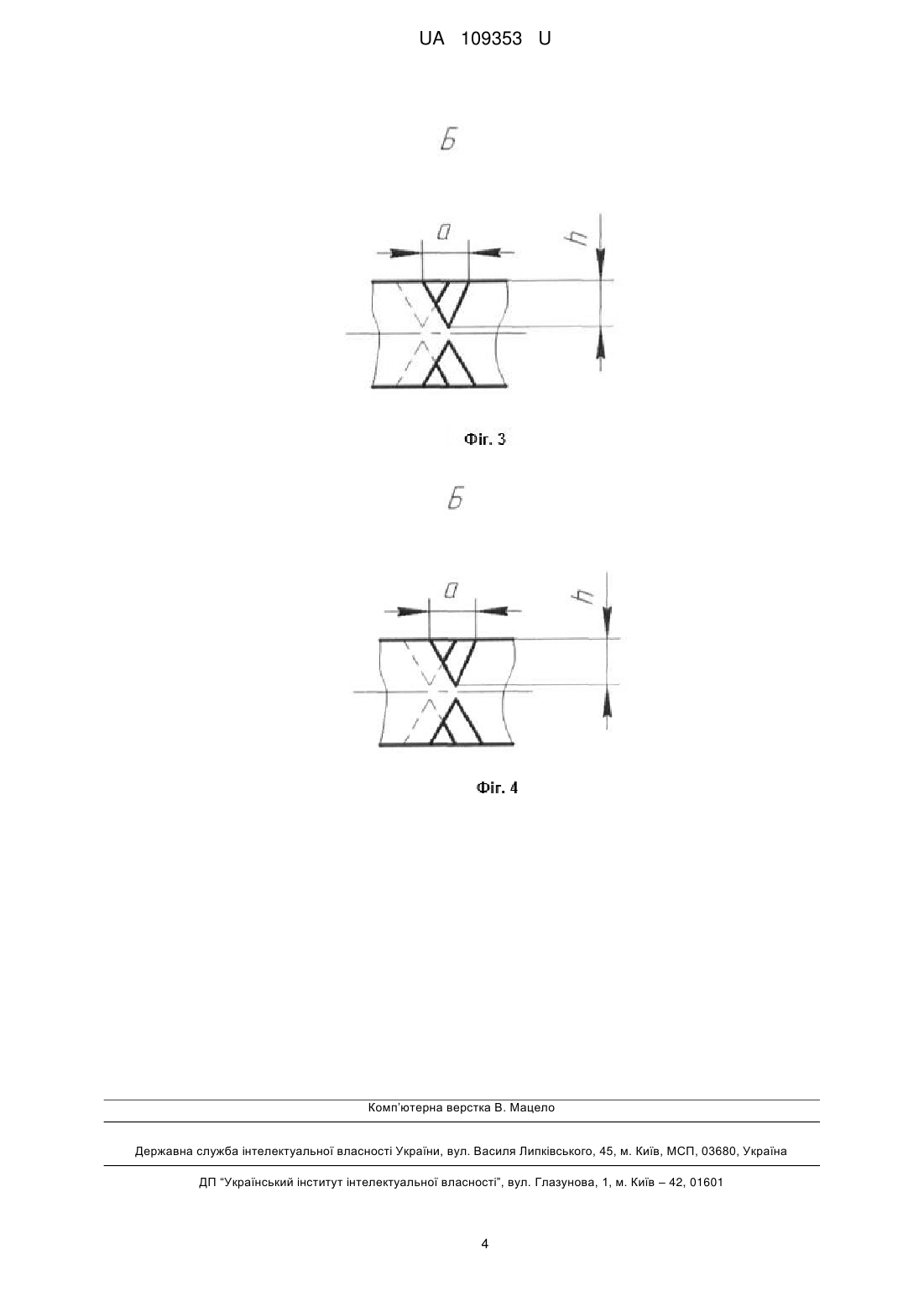

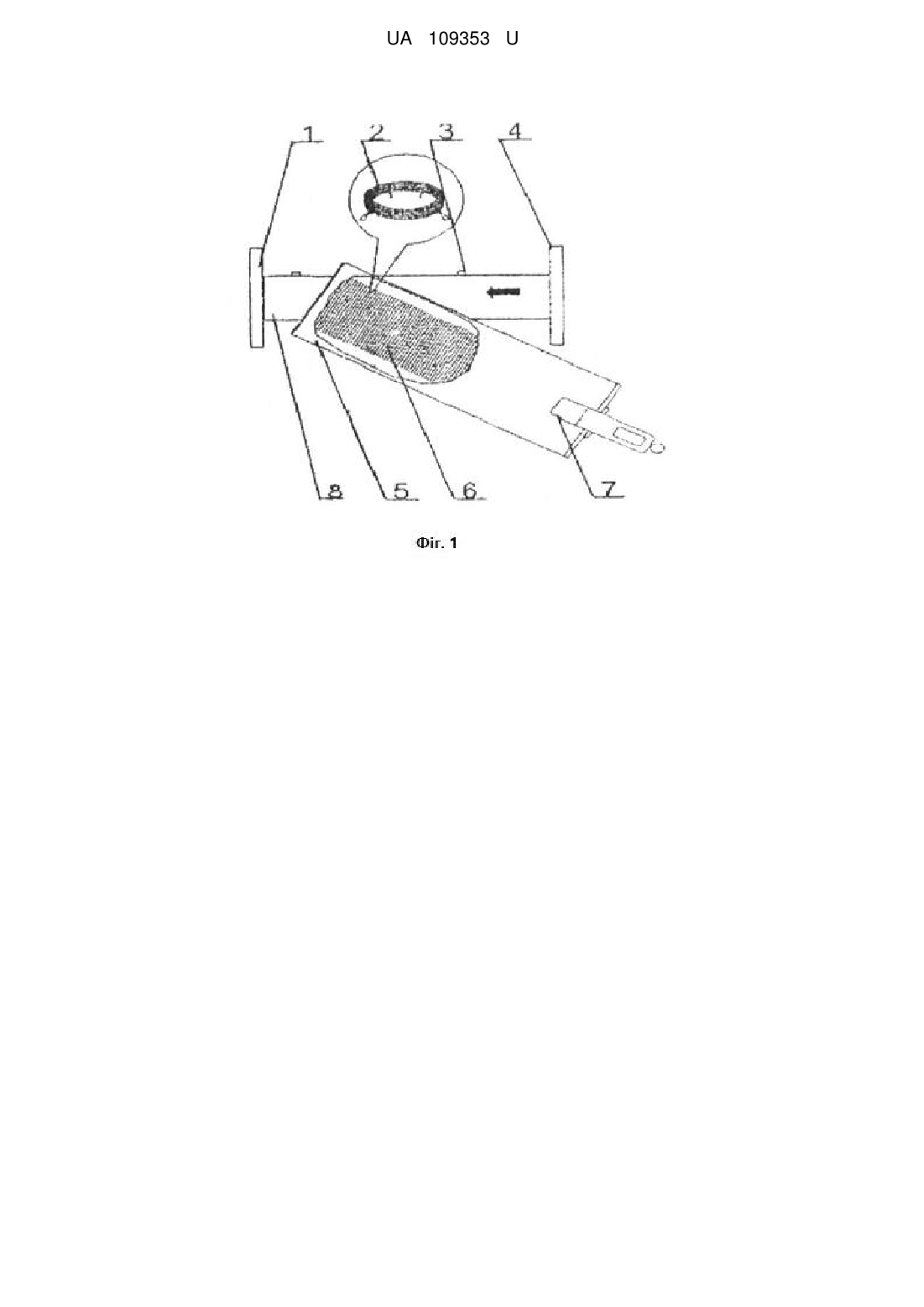

Реферат: Дисковий фільтр механічного очищення поливної води містить фільтруючий елемент у вигляді круглого порожнистого циліндра, складеного з плоских круглих кілець (полімерні диски), на поверхнях яких під кутом α до радіального напряму кільця виконано канавки у формі рівнобедреного трикутника, які при дотиканні кілець один до одного утворюють об'ємну щілинну структуру фільтруючого елемента з уловлювачами. На кожній стороні кільця виконана канавка прямокутної форми, яка поділяє трикутні канавки на дві рівні частини (зовнішню і внутрішню) по середньому радіусу ширини кільця, причому трикутні канавки однієї частини кільця зміщені відносно трикутних канавок другої частини. UA 109353 U (54) ДИСКОВИЙ ФІЛЬТР МЕХАНІЧНОГО ОЧИЩЕННЯ ПОЛИВНОЇ ВОДИ UA 109353 U UA 109353 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, зокрема до систем краплинного зрошення, а саме до фільтрів для видалення з поливної води зважених твердих і колоїдних домішок. Відомий фільтр дискового типу (http://katalog.vodcenter.ru/disk.html), що містить кільця, які утворюють фільтруючий елемент, виготовлений з полімерних матеріалів і має трикутні канавки з обох сторін кільця. При складанні таких кілець один до одного з подальшим утисненням, утворюється циліндр з наскрізними щілинами у його тілі, через які фільтрується вода. Фільтрація води у таких фільтрах забезпечується за рахунок "уловлювачів" для домішок, які утворюються на перехрестях канавок кілець при їх дотиканні один до одного. Недоліком фільтра є те, що надійність його роботи за показником "середнього наробітку фільтра до відмови" залежить від кількості "уловлювачів" і геометричних параметрів канавок, які, в свою чергу, визначають ступінь фільтрації і продуктивність фільтра, а підвищення надійності можливе лише за рахунок зменшення розмірів канавок, а значить і зменшення продуктивності фільтра. В основу корисної моделі поставлена задача: у дисковому фільтрі механічного очищення поливної води шляхом зміни параметрів фільтруючого елемента забезпечити підвищення надійності роботи фільтра та якості фільтрації поливної води при збереженні його продуктивності. Поставлена задача вирішується тим, що у дисковому фільтрі механічного очищення поливної води, який включає фільтруючий елемент у вигляді круглого порожнистого циліндра, складеного з плоских круглих кілець (полімерні диски), на яких з кожної сторони виконані канавки у формі рівнобедреного трикутника, які утворюють об'ємну щілинну структуру фільтруючого елемента з уловлювачами, відповідно до пропонованої корисної моделі, на кожній стороні кільця виконана канавка прямокутної форми, яка поділяє трикутні канавки на дві рівні частини (зовнішню і внутрішню) по середньому радіусу ширини кільця, причому трикутні канавки однієї частини кільця зміщені відносно трикутних канавок другої частини. В прикладах конкретного виконання трикутні канавки внутрішньої частини кільця зміщені відносно канавок зовнішньої частини на 1/2 основи трикутника канавки. Сукупність наведених вище суттєвих ознак є необхідною та достатньою умовою для вирішення задачі, поставленої в основу пропонованої корисної моделі з підвищенню надійності роботи дискового фільтра. Корисну модель пояснюють креслення. фіг. 1 - схема дискового фільтра; фіг. 2 - схема кільця фільтруючого елемента; фіг. 3 - вигляд перерізу ширини кільця; фіг. 4 - схема зміщення трикутних канавок відносно одна одної. Фільтр дисковий (фіг. 1) включає циліндричний корпус 5, який містить патрубки 8 з фланцями 1 і 4 для установки фільтра на трубопроводі, ущільнюючий пристрій 7 і штуцери 3 для манометрів; фільтруючий елемент 6 у вигляді круглого порожнистого циліндра, складеного з плоских круглих кілець 2. Кільце 2 фільтруючого елемента (фіг. 2, 3, 4) має такі геометричні параметри: R1 - зовнішній радіус; R2 - радіус середини ширини кільця; R3 - внутрішній радіус; Н - товщина кільця; h - висота трикутної канавки; а - основа трикутної канавки; α - кут відхилення канавки від радіального напряму; S - ширина прямокутної канавки. Фільтр працює в такий спосіб. Забруднена вода подається через патрубок 8 з фланцем 4 і проходить через трикутні і прямокутні канавки кілець 2 фільтруючого елемента 6. Зважені тверді і колоїдні домішки накопичуються в прямокутних канавках та утримуються "уловлювачами", які утворюються в щілинах на перехрестях трикутних канавок кілець 2 при їх дотиканні один до одного. Очищена вода потрапляє в порожнину циліндра фільтруючого елемента 6 і через патрубок 8 з фланцем 1 до розподільчого трубопроводу (не показано). 1 UA 109353 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Дисковий фільтр механічного очищення поливної води, що містить фільтруючий елемент у вигляді круглого порожнистого циліндра, складеного з плоских круглих кілець (полімерні диски), на поверхнях яких під кутом α до радіального напряму кільця виконано канавки у формі рівнобедреного трикутника, які при дотиканні кілець один до одного утворюють об'ємну щілинну структуру фільтруючого елемента з уловлювачами, який відрізняється тим, що на кожній стороні кільця виконана канавка прямокутної форми, яка поділяє трикутні канавки на дві рівні частини (зовнішню і внутрішню) по середньому радіусу ширини кільця, причому трикутні канавки однієї частини кільця зміщені відносно трикутних канавок другої частини. 2. Дисковий фільтр за п. 1, який відрізняється тим, що трикутні канавки внутрішньої частини кільця зміщені відносно канавок зовнішньої частини на 1/2 основи трикутника канавки. 2 UA 109353 U 3 UA 109353 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
