Грузило із змінною геометрією для дальніх закидів спінінгом

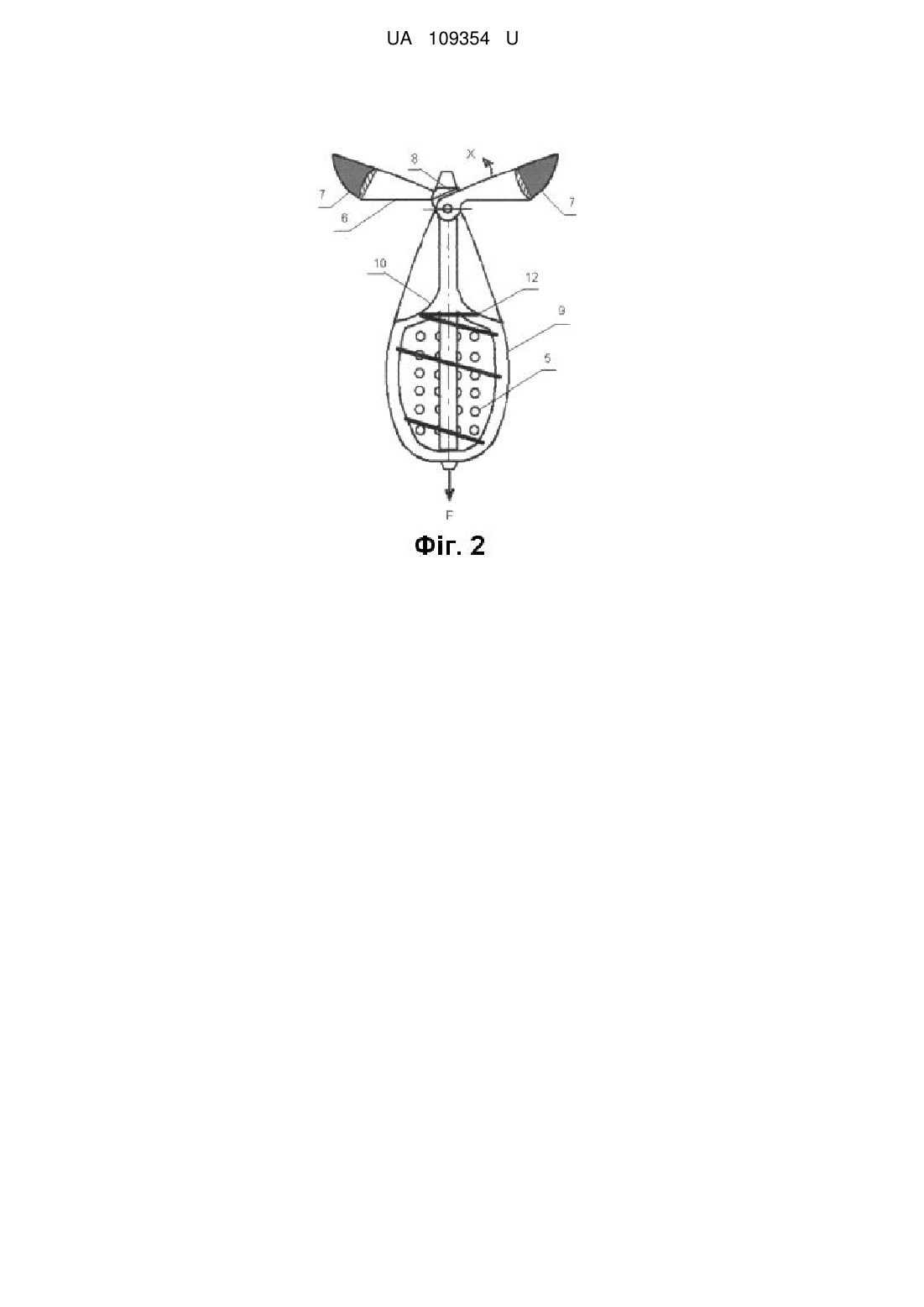

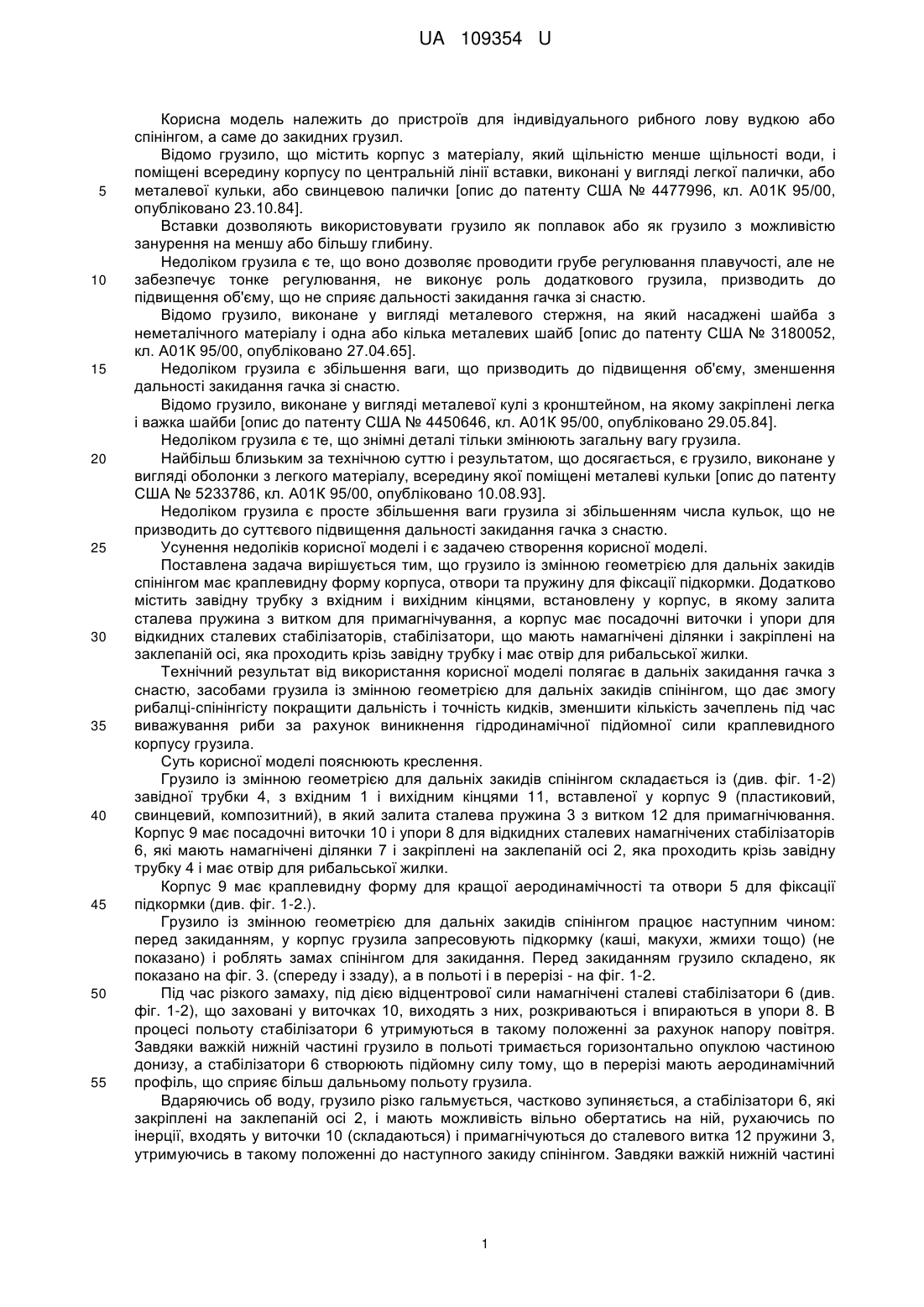

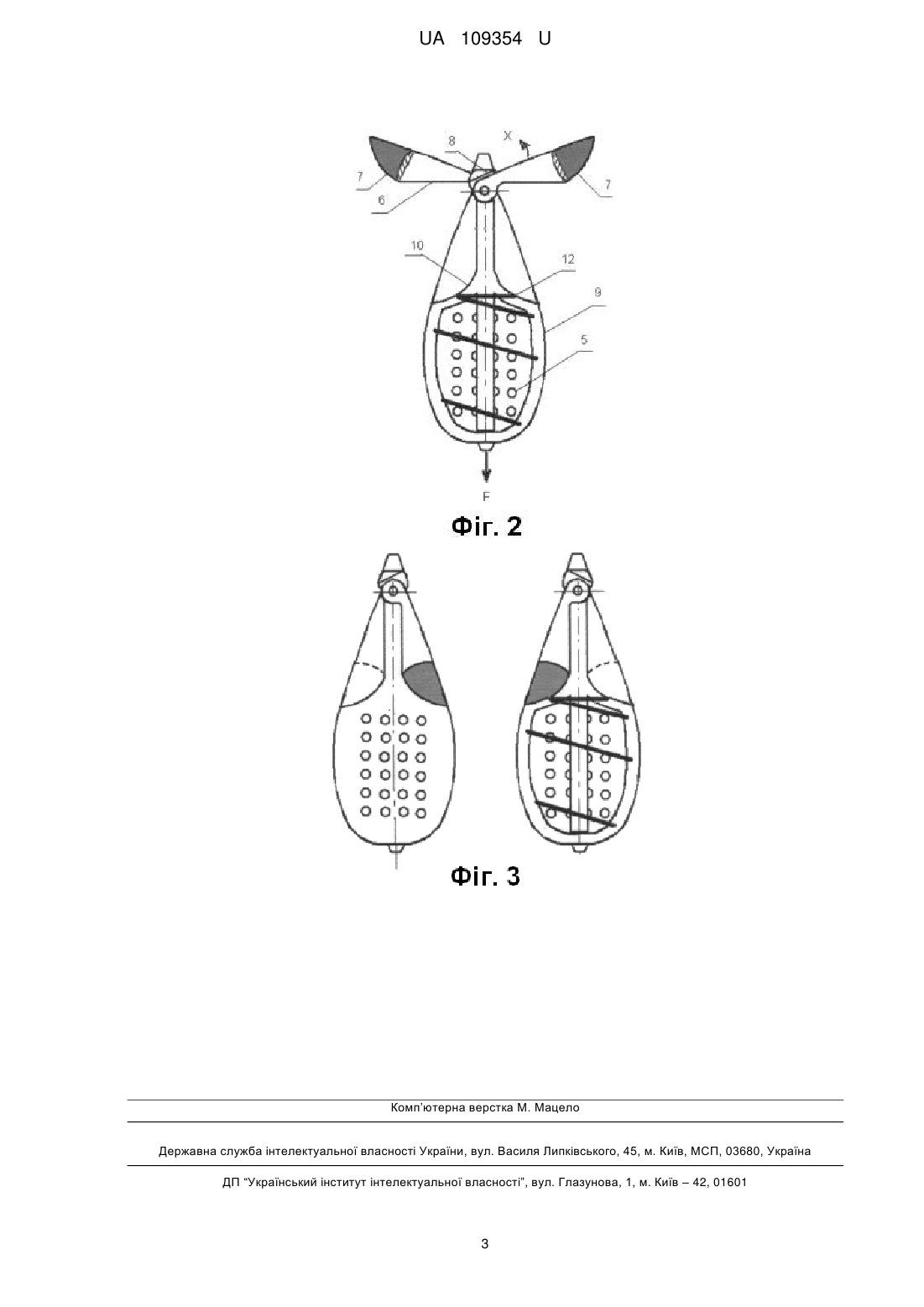

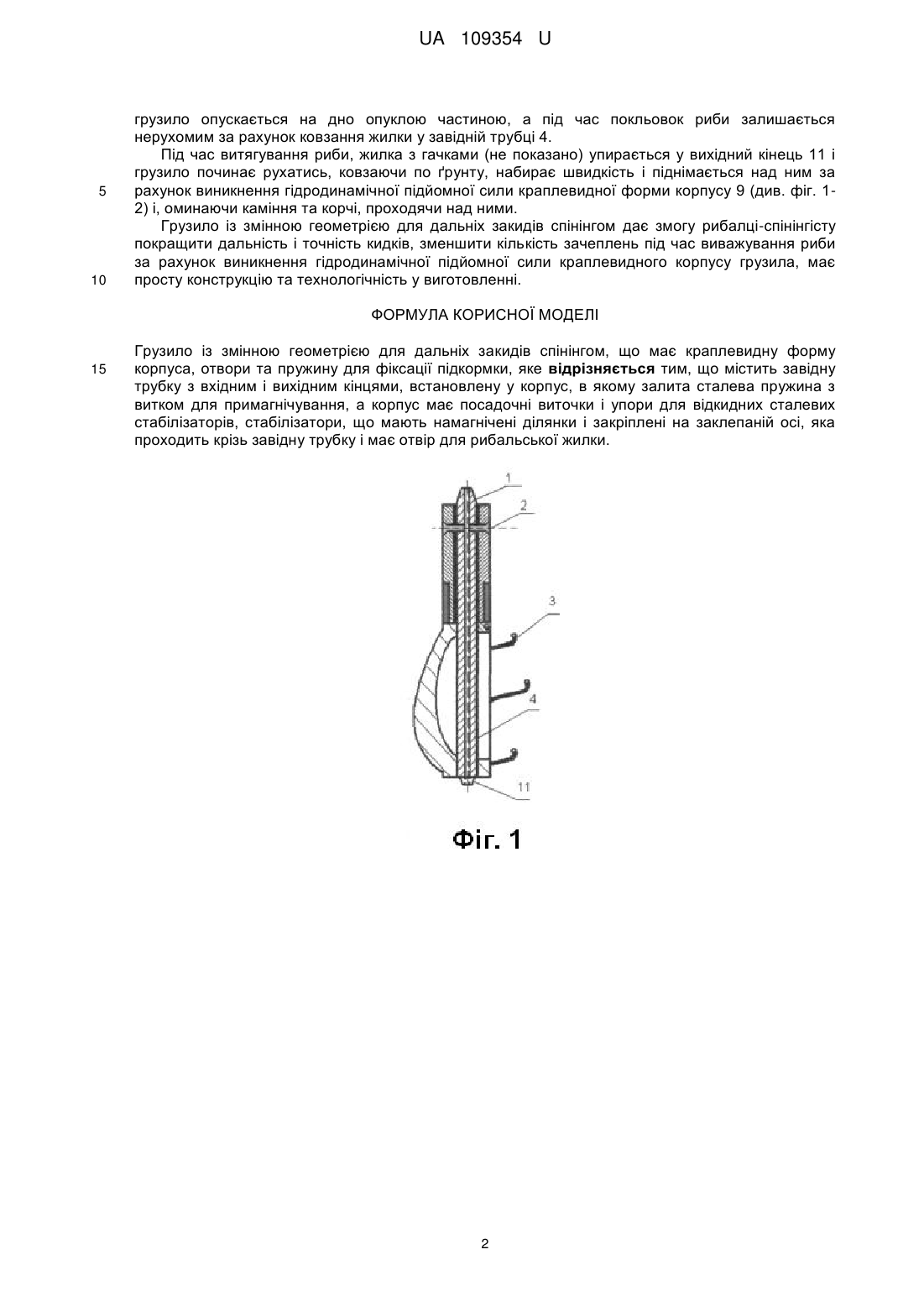

Реферат: Грузило із змінною геометрією для дальніх закидів спінінгом має краплевидну форму корпуса, отвори та пружину для фіксації підкормки. Додатково містить завідну трубку з вхідним і вихідним кінцями, встановлену у корпус, в якому залита сталева пружина з витком для примагнічування, а корпус має посадочні виточки і упори для відкидних сталевих стабілізаторів, стабілізатори, що мають намагнічені ділянки і закріплені на заклепаній осі, яка проходить крізь завідну трубку і має отвір для рибальської жилки. UA 109354 U (54) ГРУЗИЛО ІЗ ЗМІННОЮ ГЕОМЕТРІЄЮ ДЛЯ ДАЛЬНІХ ЗАКИДІВ СПІНІНГОМ UA 109354 U UA 109354 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для індивідуального рибного лову вудкою або спінінгом, а саме до закидних грузил. Відомо грузило, що містить корпус з матеріалу, який щільністю менше щільності води, і поміщені всередину корпусу по центральній лінії вставки, виконані у вигляді легкої палички, або металевої кульки, або свинцевою палички [опис до патенту США № 4477996, кл. А01К 95/00, опубліковано 23.10.84]. Вставки дозволяють використовувати грузило як поплавок або як грузило з можливістю занурення на меншу або більшу глибину. Недоліком грузила є те, що воно дозволяє проводити грубе регулювання плавучості, але не забезпечує тонке регулювання, не виконує роль додаткового грузила, призводить до підвищення об'єму, що не сприяє дальності закидання гачка зі снастю. Відомо грузило, виконане у вигляді металевого стержня, на який насаджені шайба з неметалічного матеріалу і одна або кілька металевих шайб [опис до патенту США № 3180052, кл. А01К 95/00, опубліковано 27.04.65]. Недоліком грузила є збільшення ваги, що призводить до підвищення об'єму, зменшення дальності закидання гачка зі снастю. Відомо грузило, виконане у вигляді металевої кулі з кронштейном, на якому закріплені легка і важка шайби [опис до патенту США № 4450646, кл. А01К 95/00, опубліковано 29.05.84]. Недоліком грузила є те, що знімні деталі тільки змінюють загальну вагу грузила. Найбільш близьким за технічною суттю і результатом, що досягається, є грузило, виконане у вигляді оболонки з легкого матеріалу, всередину якої поміщені металеві кульки [опис до патенту США № 5233786, кл. А01К 95/00, опубліковано 10.08.93]. Недоліком грузила є просте збільшення ваги грузила зі збільшенням числа кульок, що не призводить до суттєвого підвищення дальності закидання гачка з снастю. Усунення недоліків корисної моделі і є задачею створення корисної моделі. Поставлена задача вирішується тим, що грузило із змінною геометрією для дальніх закидів спінінгом має краплевидну форму корпуса, отвори та пружину для фіксації підкормки. Додатково містить завідну трубку з вхідним і вихідним кінцями, встановлену у корпус, в якому залита сталева пружина з витком для примагнічування, а корпус має посадочні виточки і упори для відкидних сталевих стабілізаторів, стабілізатори, що мають намагнічені ділянки і закріплені на заклепаній осі, яка проходить крізь завідну трубку і має отвір для рибальської жилки. Технічний результат від використання корисної моделі полягає в дальніх закидання гачка з снастю, засобами грузила із змінною геометрією для дальніх закидів спінінгом, що дає змогу рибалці-спінінгісту покращити дальність і точність кидків, зменшити кількість зачеплень під час виважування риби за рахунок виникнення гідродинамічної підйомної сили краплевидного корпусу грузила. Суть корисної моделі пояснюють креслення. Грузило із змінною геометрією для дальніх закидів спінінгом складається із (див. фіг. 1-2) завідної трубки 4, з вхідним 1 і вихідним кінцями 11, вставленої у корпус 9 (пластиковий, свинцевий, композитний), в який залита сталева пружина 3 з витком 12 для примагнічювання. Корпус 9 має посадочні виточки 10 і упори 8 для відкидних сталевих намагнічених стабілізаторів 6, які мають намагнічені ділянки 7 і закріплені на заклепаній осі 2, яка проходить крізь завідну трубку 4 і має отвір для рибальської жилки. Корпус 9 має краплевидну форму для кращої аеродинамічності та отвори 5 для фіксації підкормки (див. фіг. 1-2.). Грузило із змінною геометрією для дальніх закидів спінінгом працює наступним чином: перед закиданням, у корпус грузила запресовують підкормку (каші, макухи, жмихи тощо) (не показано) і роблять замах спінінгом для закидання. Перед закиданням грузило складено, як показано на фіг. 3. (спереду і ззаду), а в польоті і в перерізі - на фіг. 1-2. Під час різкого замаху, під дією відцентрової сили намагнічені сталеві стабілізатори 6 (див. фіг. 1-2), що заховані у виточках 10, виходять з них, розкриваються і впираються в упори 8. В процесі польоту стабілізатори 6 утримуються в такому положенні за рахунок напору повітря. Завдяки важкій нижній частині грузило в польоті тримається горизонтально опуклою частиною донизу, а стабілізатори 6 створюють підйомну силу тому, що в перерізі мають аеродинамічний профіль, що сприяє більш дальньому польоту грузила. Вдаряючись об воду, грузило різко гальмується, частково зупиняється, а стабілізатори 6, які закріплені на заклепаній осі 2, і мають можливість вільно обертатись на ній, рухаючись по інерції, входять у виточки 10 (складаються) і примагнічуються до сталевого витка 12 пружини 3, утримуючись в такому положенні до наступного закиду спінінгом. Завдяки важкій нижній частині 1 UA 109354 U 5 10 грузило опускається на дно опуклою частиною, а під час покльовок риби залишається нерухомим за рахунок ковзання жилки у завідній трубці 4. Під час витягування риби, жилка з гачками (не показано) упирається у вихідний кінець 11 і грузило починає рухатись, ковзаючи по ґрунту, набирає швидкість і піднімається над ним за рахунок виникнення гідродинамічної підйомної сили краплевидної форми корпусу 9 (див. фіг. 12) і, оминаючи каміння та корчі, проходячи над ними. Грузило із змінною геометрією для дальніх закидів спінінгом дає змогу рибалці-спінінгісту покращити дальність і точність кидків, зменшити кількість зачеплень під час виважування риби за рахунок виникнення гідродинамічної підйомної сили краплевидного корпусу грузила, має просту конструкцію та технологічність у виготовленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Грузило із змінною геометрією для дальніх закидів спінінгом, що має краплевидну форму корпуса, отвори та пружину для фіксації підкормки, яке відрізняється тим, що містить завідну трубку з вхідним і вихідним кінцями, встановлену у корпус, в якому залита сталева пружина з витком для примагнічування, а корпус має посадочні виточки і упори для відкидних сталевих стабілізаторів, стабілізатори, що мають намагнічені ділянки і закріплені на заклепаній осі, яка проходить крізь завідну трубку і має отвір для рибальської жилки. 2 UA 109354 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
