Пристрій для транспортування і очистки коренебульбоплодів

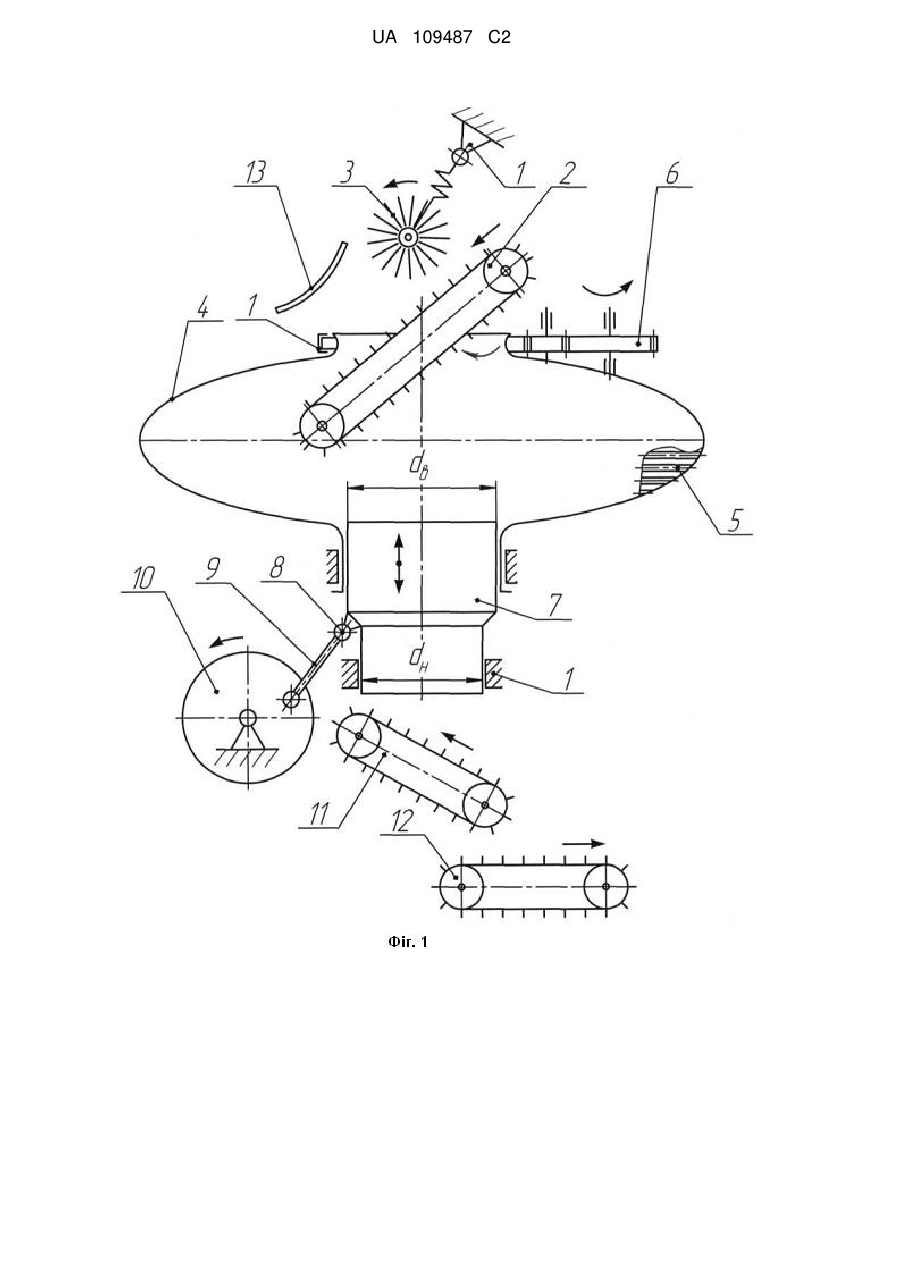

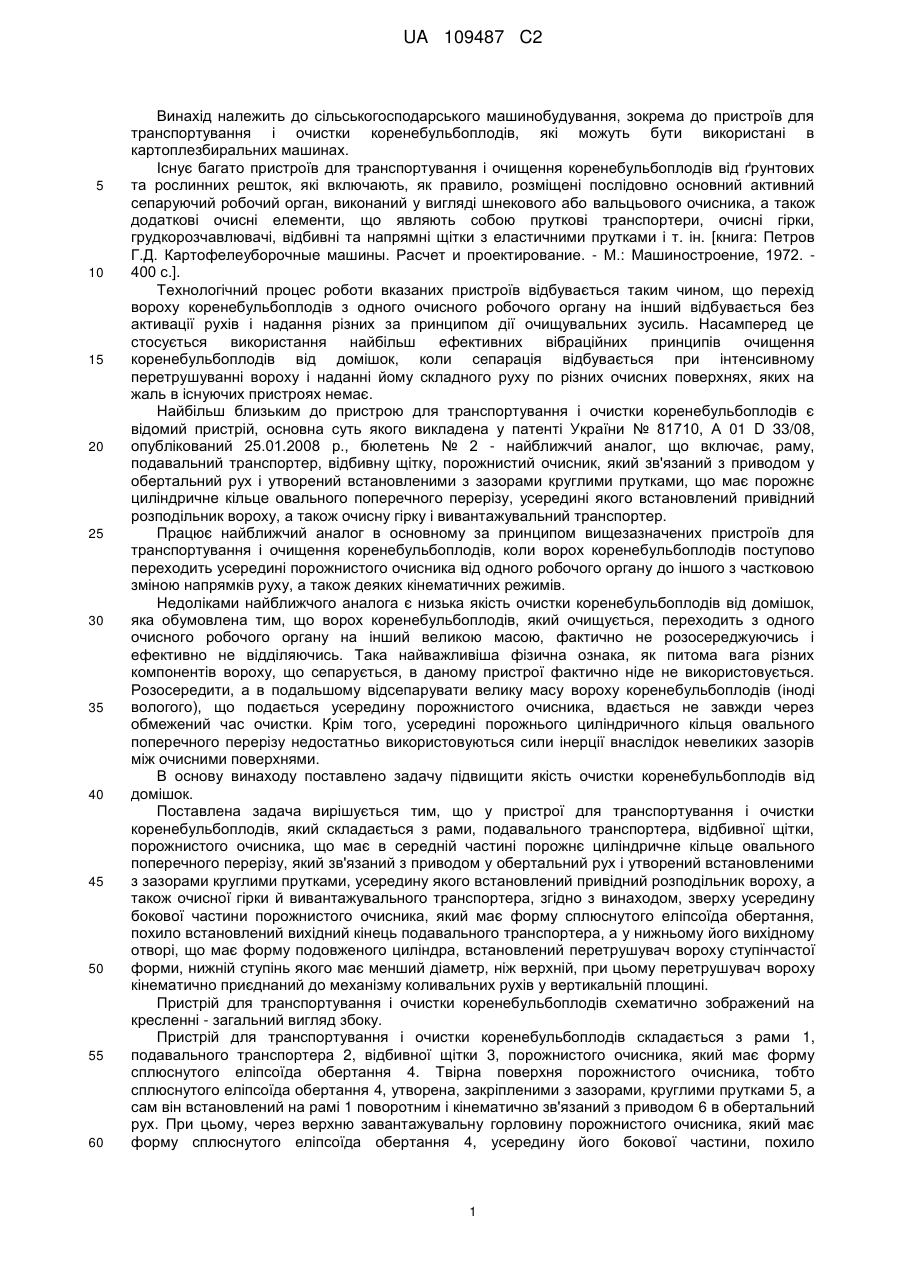

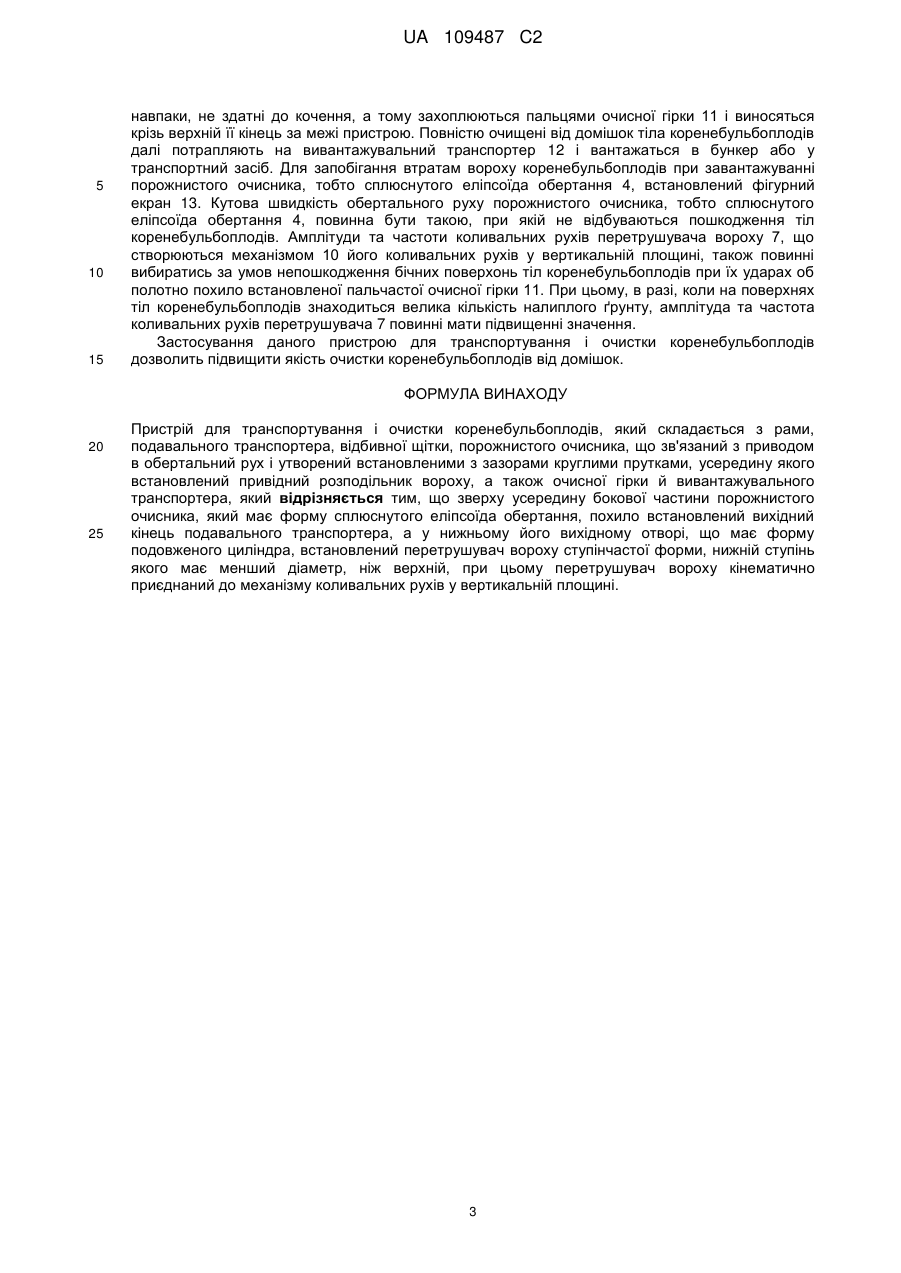

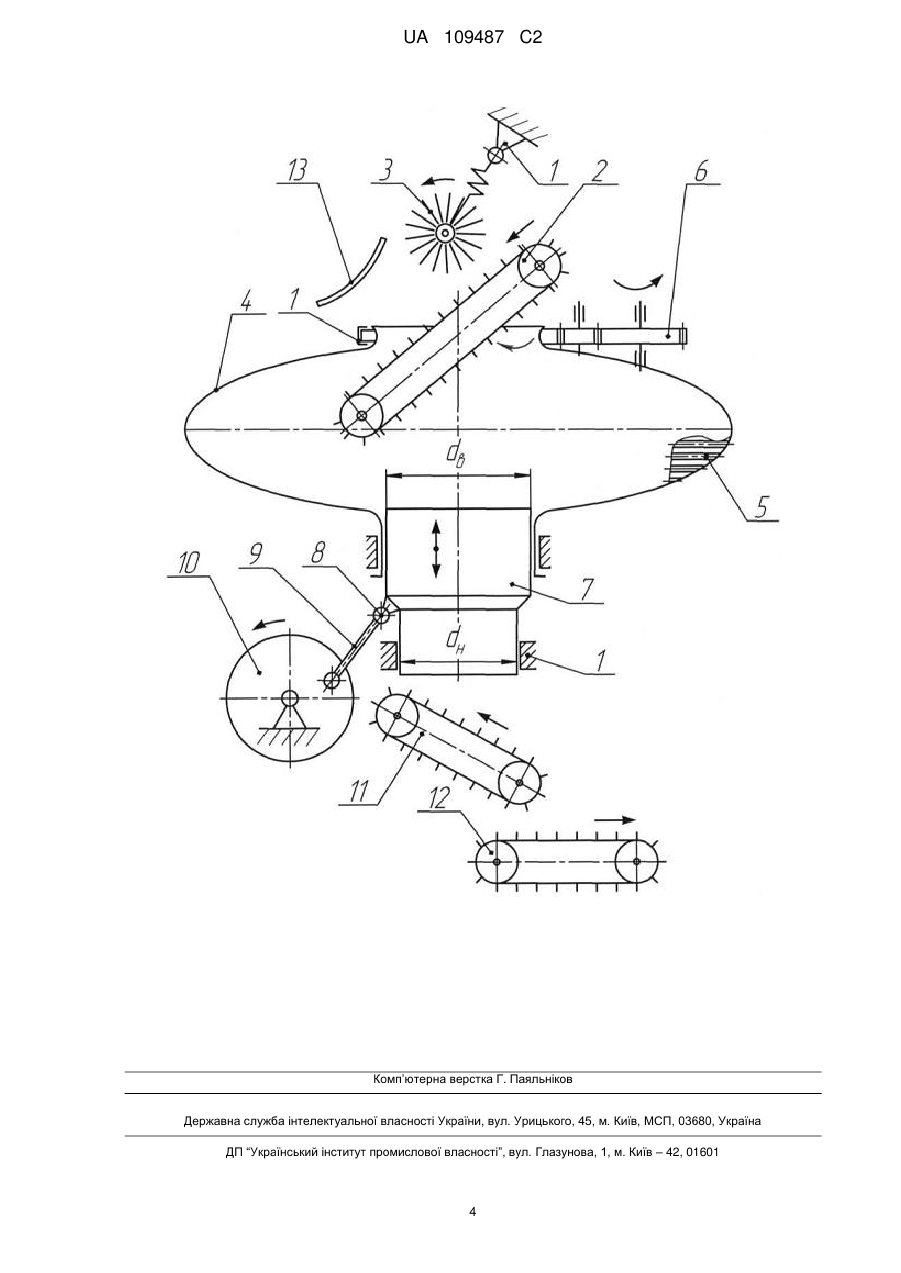

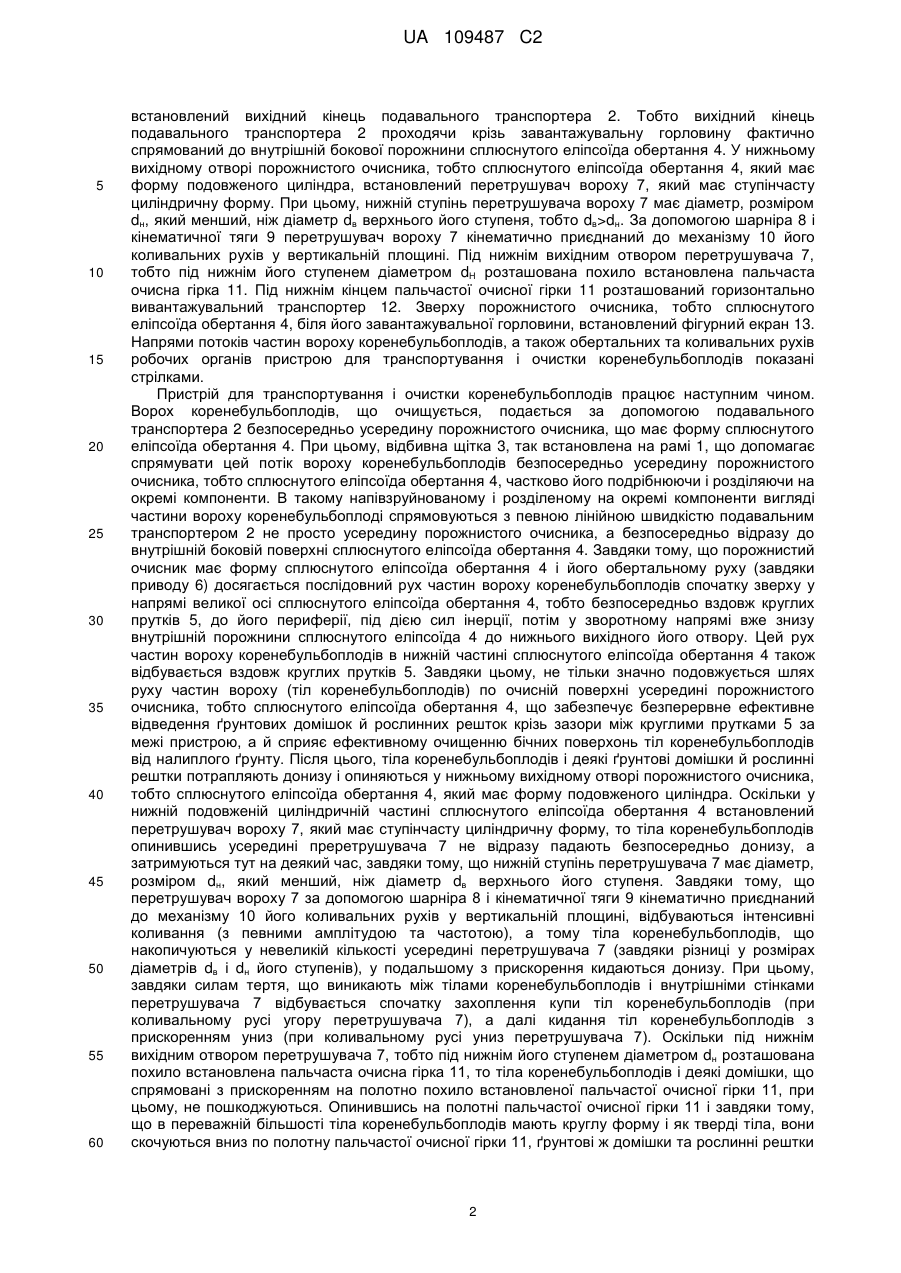

Реферат: Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи картоплезбиральних машин. Пристрій для транспортування і очистки коренебульбоплодів відрізняється від уже відомих тим, що зверху усередину бокової частини порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, похило встановлений вихідний кінець подавального транспортера, а у нижньому його вихідному отворі, що має форму подовженого циліндра, встановлений перетрушувач вороху ступінчастої форми, нижній ступінь якого має менший діаметр, ніж верхній, при цьому перетрушував вороху кінематично приєднаний до механізму коливальних рухів у вертикальній площині. Технічний результат: підвищення якості очистки коренебульбоплодів від домішок. UA 109487 C2 (12) UA 109487 C2 UA 109487 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.]. Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і наданні йому складного руху по різних очисних поверхнях, яких на жаль в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого викладена у патенті України № 81710, А 01 D 33/08, опублікований 25.01.2008 р., бюлетень № 2 - найближчий аналог, що включає, раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює найближчий аналог в основному за принципом вищезазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху коренебульбоплодів (іноді вологого), що подається усередину порожнистого очисника, вдається не завжди через обмежений час очистки. Крім того, усередині порожнього циліндричного кільця овального поперечного перерізу недостатньо використовуються сили інерції внаслідок невеликих зазорів між очисними поверхнями. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, зверху усередину бокової частини порожнистого очисника,який має форму сплюснутого еліпсоїда обертання, похило встановлений вихідний кінець подавального транспортера, а у нижньому його вихідному отворі, що має форму подовженого циліндра, встановлений перетрушувач вороху ступінчастої форми, нижній ступінь якого має менший діаметр, ніж верхній, при цьому перетрушувач вороху кінематично приєднаний до механізму коливальних рухів у вертикальній площині. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, утворена, закріпленими з зазорами, круглими прутками 5, а сам він встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. При цьому, через верхню завантажувальну горловину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4, усередину його бокової частини, похило 1 UA 109487 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлений вихідний кінець подавального транспортера 2. Тобто вихідний кінець подавального транспортера 2 проходячи крізь завантажувальну горловину фактично спрямований до внутрішній бокової порожнини сплюснутого еліпсоїда обертання 4. У нижньому вихідному отворі порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, який має форму подовженого циліндра, встановлений перетрушувач вороху 7, який має ступінчасту циліндричну форму. При цьому, нижній ступінь перетрушувача вороху 7 має діаметр, розміром dн, який менший, ніж діаметр dв верхнього його ступеня, тобто dв>dн. За допомогою шарніра 8 і кінематичної тяги 9 перетрушувач вороху 7 кінематично приєднаний до механізму 10 його коливальних рухів у вертикальній площині. Під нижнім вихідним отвором перетрушувача 7, тобто під нижнім його ступенем діаметром dH розташована похило встановлена пальчаста очисна гірка 11. Під нижнім кінцем пальчастої очисної гірки 11 розташований горизонтально вивантажувальний транспортер 12. Зверху порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, біля його завантажувальної горловини, встановлений фігурний екран 13. Напрями потоків частин вороху коренебульбоплодів, а також обертальних та коливальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 безпосередньо усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому, відбивна щітка 3, так встановлена на рамі 1, що допомагає спрямувати цей потік вороху коренебульбоплодів безпосередньо усередину порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, частково його подрібнюючи і розділяючи на окремі компоненти. В такому напівзруйнованому і розділеному на окремі компоненти вигляді частини вороху коренебульбоплоді спрямовуються з певною лінійною швидкістю подавальним транспортером 2 не просто усередину порожнистого очисника, а безпосередньо відразу до внутрішній боковій поверхні сплюснутого еліпсоїда обертання 4. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4 і його обертальному руху (завдяки приводу 6) досягається послідовний рух частин вороху коренебульбоплодів спочатку зверху у напрямі великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу внутрішній порожнини сплюснутого еліпсоїда 4 до нижнього вихідного його отвору. Цей рух частин вороху коренебульбоплодів в нижній частині сплюснутого еліпсоїда обертання 4 також відбувається вздовж круглих прутків 5. Завдяки цьому, не тільки значно подовжується шлях руху частин вороху (тіл коренебульбоплодів) по очисній поверхні усередині порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, що забезпечує безперервне ефективне відведення ґрунтових домішок й рослинних решток крізь зазори між круглими прутками 5 за межі пристрою, а й сприяє ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Після цього, тіла коренебульбоплодів і деякі ґрунтові домішки й рослинні рештки потрапляють донизу і опиняються унижньому вихідному отворі порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, який має форму подовженого циліндра. Оскільки у нижній подовженій циліндричній частині сплюснутого еліпсоїда обертання 4 встановлений перетрушувач вороху 7, який має ступінчасту циліндричну форму, то тіла коренебульбоплодів опинившись усередині преретрушувача 7 не відразу падають безпосередньо донизу, а затримуються тут на деякий час, завдяки тому, що нижній ступінь перетрушувача 7 має діаметр, розміром dн, який менший, ніж діаметр dв верхнього його ступеня. Завдяки тому, що перетрушувач вороху 7 за допомогою шарніра 8 і кінематичної тяги 9 кінематично приєднаний до механізму 10 його коливальних рухів у вертикальній площині, відбуваються інтенсивні коливання (з певними амплітудою та частотою), а тому тіла коренебульбоплодів, що накопичуються у невеликій кількості усередині перетрушувача 7 (завдяки різниці у розмірах діаметрів dв і dн його ступенів), у подальшому з прискорення кидаються донизу. При цьому, завдяки силам тертя, що виникають між тілами коренебульбоплодів і внутрішніми стінками перетрушувача 7 відбувається спочатку захоплення купи тіл коренебульбоплодів (при коливальному русі угору перетрушувача 7), а далі кидання тіл коренебульбоплодів з прискоренням униз (при коливальному русі униз перетрушувача 7). Оскільки під нижнім вихідним отвором перетрушувача 7, тобто під нижнім його ступенем діаметром dн розташована похило встановлена пальчаста очисна гірка 11, то тіла коренебульбоплодів і деякі домішки, що спрямовані з прискоренням на полотно похило встановленої пальчастої очисної гірки 11, при цьому, не пошкоджуються. Опинившись на полотні пальчастої очисної гірки 11 і завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 11, ґрунтові ж домішки та рослинні рештки 2 UA 109487 C2 5 10 15 навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 11 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок тіла коренебульбоплодів далі потрапляють на вивантажувальний транспортер 12 і вантажаться в бункер або у транспортний засіб. Для запобігання втратам вороху коренебульбоплодів при завантажуванні порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлений фігурний екран 13. Кутова швидкість обертального руху порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, повинна бути такою, при якій не відбуваються пошкодження тіл коренебульбоплодів. Амплітуди та частоти коливальних рухів перетрушувача вороху 7, що створюються механізмом 10 його коливальних рухів у вертикальній площині, також повинні вибиратись за умов непошкодження бічних поверхонь тіл коренебульбоплодів при їх ударах об полотно похило встановленої пальчастої очисної гірки 11. При цьому, в разі, коли на поверхнях тіл коренебульбоплодів знаходиться велика кількість налиплого ґрунту, амплітуда та частота коливальних рухів перетрушувача 7 повинні мати підвищенні значення. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. ФОРМУЛА ВИНАХОДУ 20 25 Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що зверху усередину бокової частини порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, похило встановлений вихідний кінець подавального транспортера, а у нижньому його вихідному отворі, що має форму подовженого циліндра, встановлений перетрушувач вороху ступінчастої форми, нижній ступінь якого має менший діаметр, ніж верхній, при цьому перетрушувач вороху кінематично приєднаний до механізму коливальних рухів у вертикальній площині. 3 UA 109487 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
