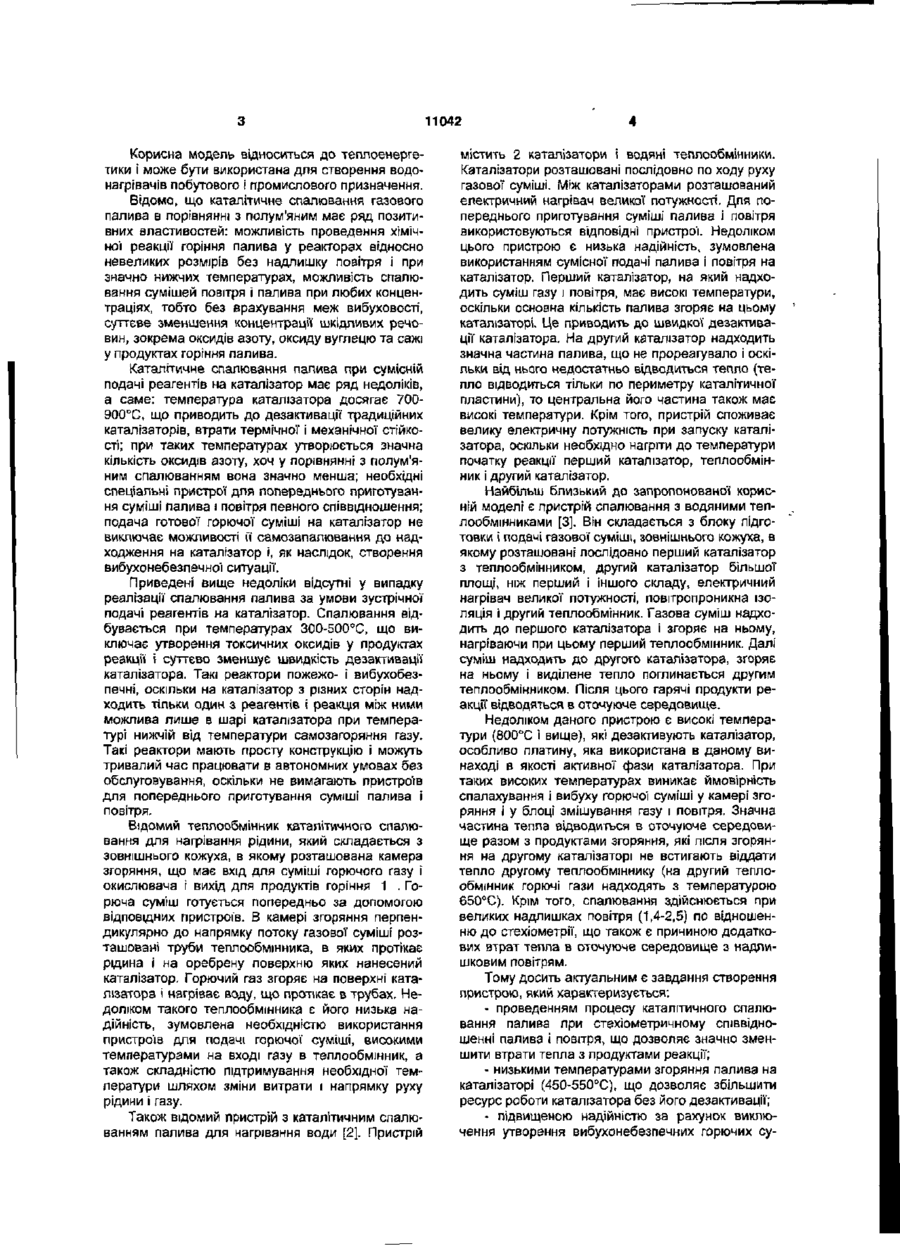

Газовий каталітичний водонагрівач

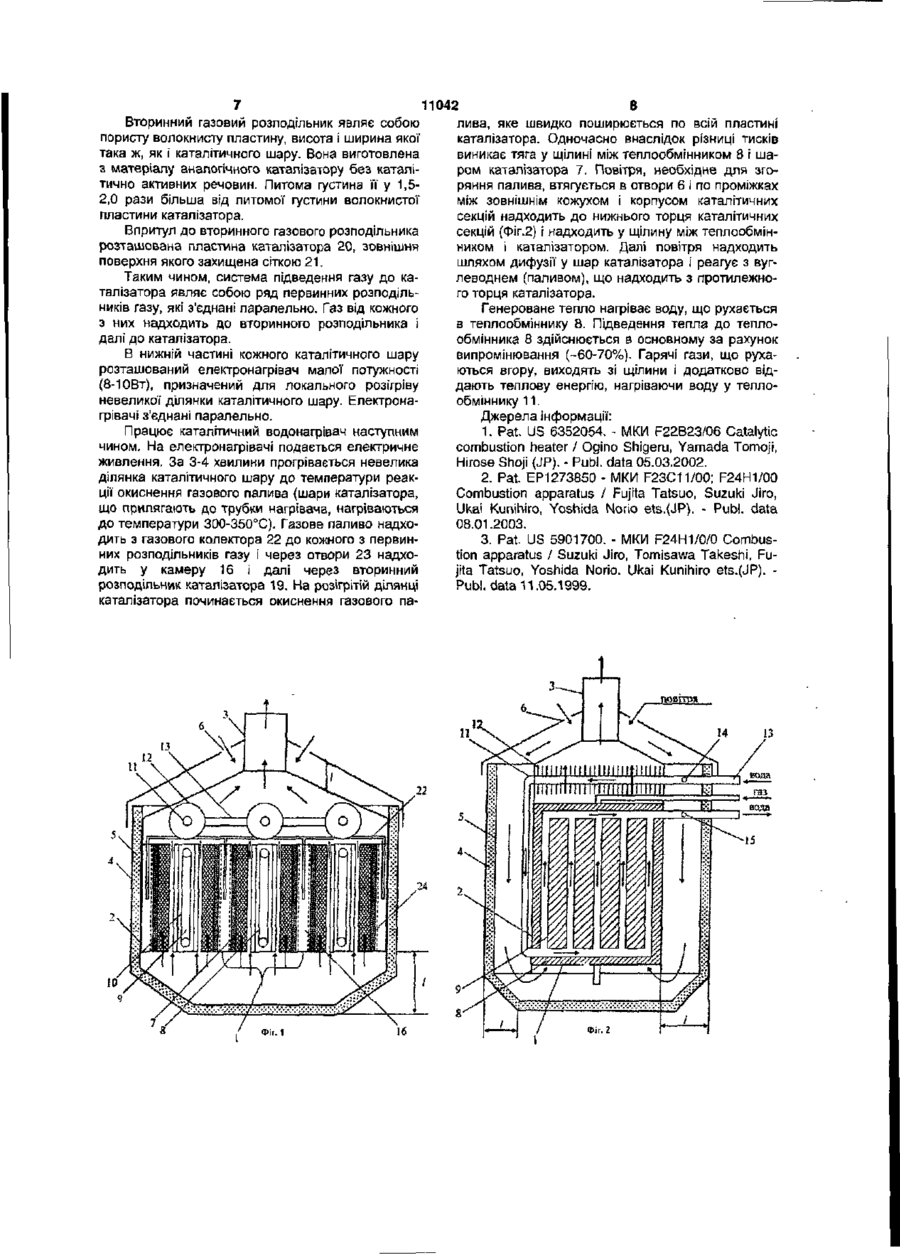

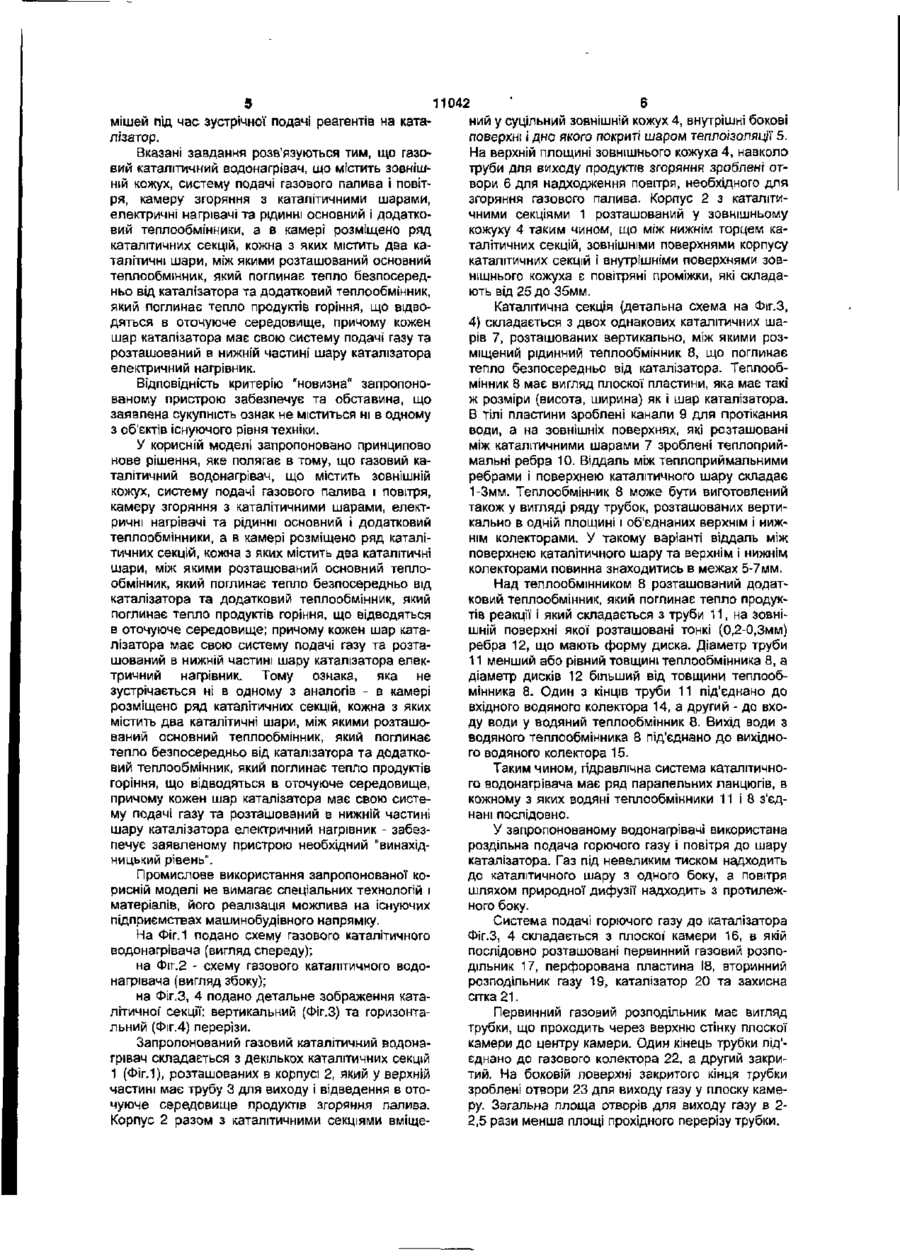

1. Газовий каталітичний водонагрівач, що містить зовнішній кожух, систему подачі газового палива і повітря, камеру згоряння з каталітичними шарами, електричні нагрівачі та рідинні основний і додатковий теплообмінники, який відрізняється тим, що в камері розміщено ряд каталітичних секцій, кожна з яких містить два каталітичні шари, між якими розташований основний теплообмінник, який поглинає тепло безпосередньо від каталізатора, та додатковий теплообмінник, який поглинає тепло продуктів горіння, що відводяться в оточуюче середовище, причому кожен шар каталізатора має свою систему подачі газу та розташований в нижній частині шару каталізатора електричний нагрівач.

2. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що каталітичний шар виконується у вигляді пористої пластини з термостійкого матеріалу (наприклад, кремнезем, алюмосилікат) волокнистої структури, яка містить каталітично активні речовини, що являють собою суміші оксидів металів шпінельної структури загальної формули XY2O4, де Х=Ni, Co, Fe, Сu, Мn; Y=Fe, Cr, Mn, Co, Ni з невеликими добавками Pt і Pd.

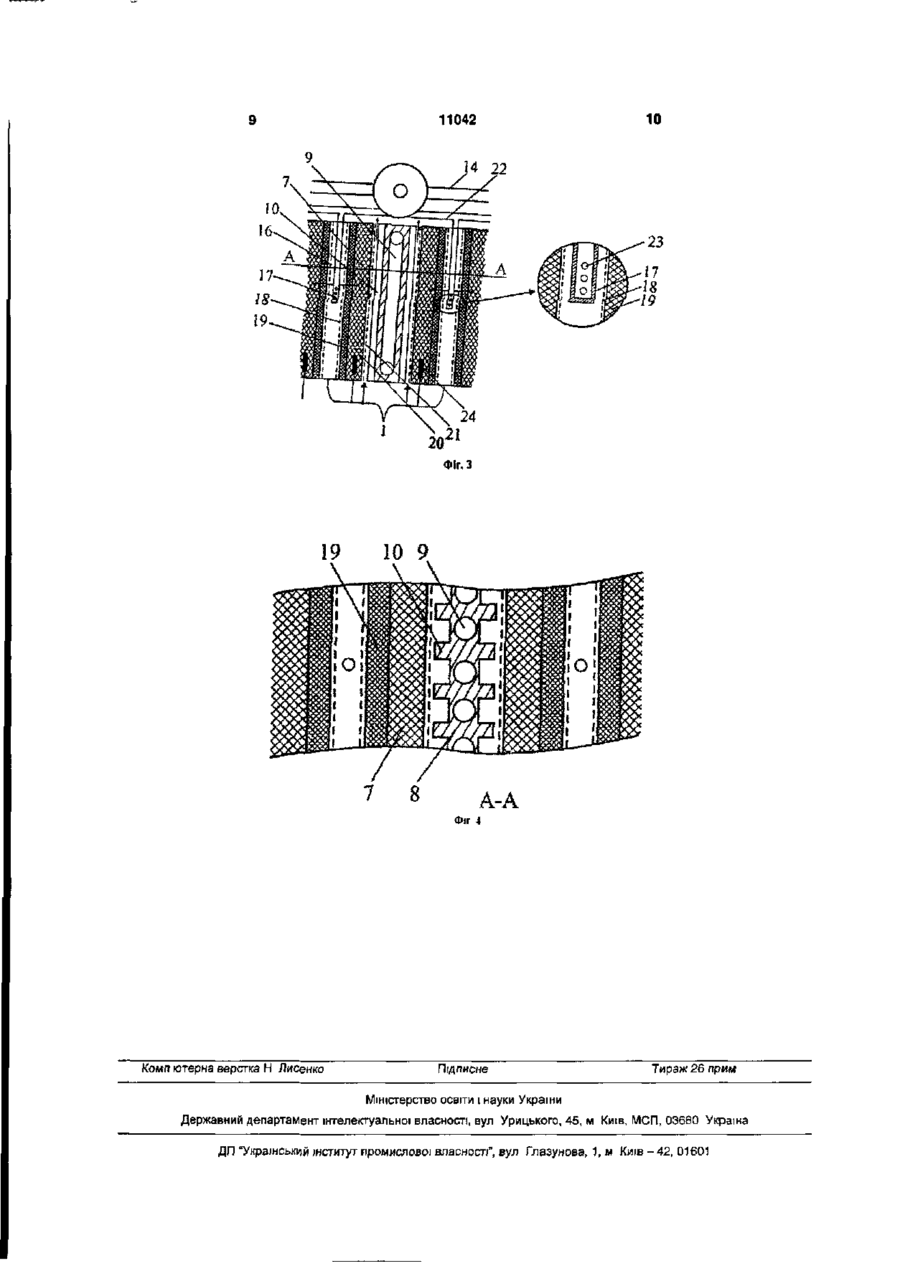

3. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що система подачі горючого газу до каталізатора містить плоску камеру з відкритою боковою частиною, у якій послідовно розташовані первинний розподільник газу, перфорована пластина, вторинний розподільник газу, каталітичний шар та захисна сітка.

4. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що додатковий теплообмінник виконаний у вигляді труби, зовнішня поверхня якої містить теплоприймальні ребра, причому діаметр труби менший або дорівнює    товщині теплообмінника, що розташований під ним, а діаметр теплоприймальних ребер більший від товщини основного теплообмінника.

5. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що основний теплообмінник виготовлений у вигляді плоскої пластини, в тілі якої є канали для протікання рідини, а його зовнішні поверхні містять поздовжні ребра.

6. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що основний теплообмінник виготовлений у вигляді трубок, які розташовані вертикально в одній площині і з'єднані верхнім та нижнім колекторами.

7. Газовий каталітичний водонагрівач за п. 1, який відрізняється тим, що каталітичні секції розташовані у суцільному зовнішньому кожуху, внутрішні бокові поверхні і дно якого покриті шаром теплоізоляції, причому між нижнім торцем та зовнішніми поверхнями корпусу каталітичних секцій і внутрішніми поверхнями зовнішнього кожуха існують повітряні проміжки, ширина d яких вибирається в інтервалі 25<d<35мм.

8. Газовий каталітичний водонагрівач за п. 3, який відрізняється тим, що первинний розподільник газу виконаний у вигляді трубки, яка проходить через верхню стінку плоскої камери до її центра, причому торець трубки, що знаходиться в центрі камери, закритий, а на боковій поверхні кінця трубки є отвори, загальна площа яких у 2,0-2,5 рази менша площі прохідного перерізу трубки.

9. Газовий каталітичний водонагрівач за п. 3, який відрізняється тим, що вторинний розподільник газу являє собою пористу волокнисту пластину з матеріалу, аналогічного каталізатору без каталітично активних речовин, причому питома густина вторинного розподільника в 1,5-2,0 рази більша питомої густини волокнистої пластини каталізатора.
