Осьовий насос

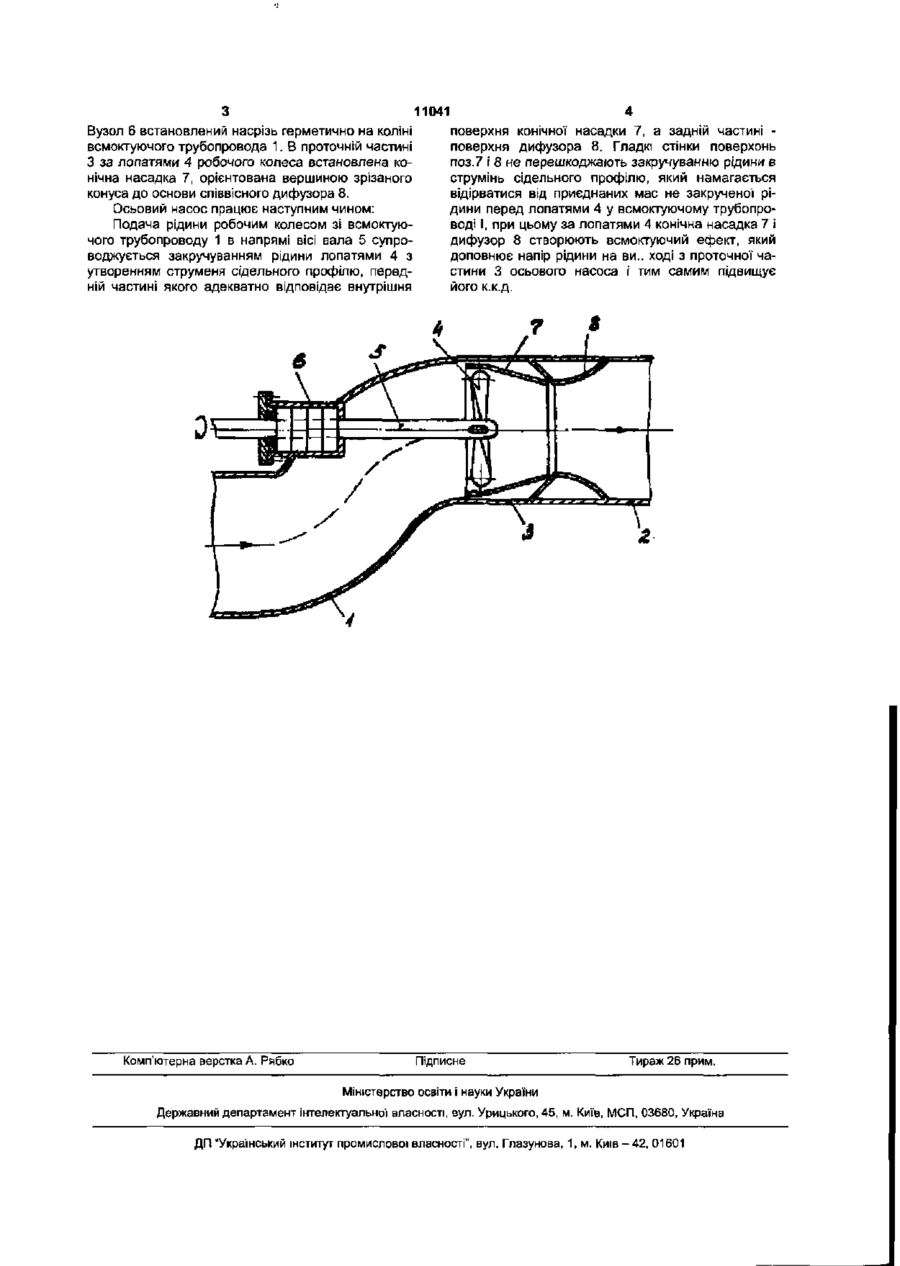

Осьовий насос, що містить всмоктуючий та нагнітальний трубопроводи і проточну частину зі співвісно розташованим в ній робочим колесом з радіальними лопатями на привідному валу, вве деному від двигуна через вузол з підшипниками і ущільненнями, встановлений на коліні трубопроводу, який відрізняється тим, що вузол з підшипниками і ущільненнями встановлений на коліні всмоктувального трубопроводу, а в проточній частині за робочим колесом перед нагнітальним трубопроводом встановлена конічна насадка, орієнтована вершиною зрізаного конуса до основи співвісного дифузора Корисна модель відноситься до насосів з осьовим потоком гвинтового типу. Відомий, вибраний як прототип за більшістю співпадаючих суттєвих ознак і за призначенням, осьовий насос, що містить всмоктуючий і нагнітальний трубопроводи і проточну частину зі співвісним розташуванням в ній робочого колеса з радіальними лопатями на приводному валу, введеному від двигуна через вузол з підшипниками і ущільненнями, встановлений на коліні нагнітального трубопроводу [див. книгу ББК 30.123, Дробнис В Ф и др "Гидравлика и гидравлические машины". М. "Просвещение". 1987г. Рис. 10.5. Стр.140-141, ксерокопії яких додані до заявки на 1му арк, в 1-му прим ] шипниками і ущільненнями встановлений на КОЛІНІ всмоктуючого трубопроводу, а в проточній частині за робочих колесом перед нагнітальним трубопроводом встановлена конічна насадка, орієнтована вершиною зрізаного конуса до основи співвісного дифузора. В процесі роботи осьового насоса подача рідини робочим колесом в напрямі його вісі супроводжується закручуванням рідини за лопатями з утворенням струменя сідельного профілю, передній частині якого адекватно відповідає внутрішня поверхня конічної насадки, а задній частині - поверхня дифузора. Гладкі стінки обох цих поверхонь не перешкоджають закручуванню рідини в струмінь сідельного профілю, який намагається відірватися від приєднаних мас не закрученої* рідини перед лопатями у всмоктуючому трубопроводі, при цьому за лопатями конічна насадка і дифузор створюють всмоктуючий ефект, який доповнює напір рідини на виході з проточної' частини осьового насоса І тим самим підвищує його к к.д. Отже, нова сукупність суттєвих ознак підвищує к.к.д осьового насоса у ВІДПОВІДНОСТІ ДО завдання корисної моделі. Суть корисної моделі пояснюється зображенням загального виду осьового насоса Осьовий насос складається зі всмоктуючого 1 та нагнітального 2 трубопроводів і проточної частини 3 зі співвісним розташуванням в ній робочого колеса з радіальними лопатями 4 на приводному валу 5. Приводний вал 5 введений від двигуна, не показаного на кресленні, в проточну частину З через вузол 6 з підшипниками і ущільненнями. В продесі роботи прототипа швидкохідне обертання лопатей, 500-1000об/хв, створює велику подачу рідини при відносно малому напорі в напрямі вісі робочого колеса. Недоліком прототипа є відносно низький к к д . осьового насоса. Технічним завданням винаходу є підвищення к.к.д. осьового насоса. Для вирішення поставленого завдання запропонована конструкція осьового насоса поряд з суттєвими ознаками, властивими для прототипа, такими як всмоктуючий і нагнітальний трубопроводи і проточна частина зі співвісним розташуванням в ній робочого колеса з радіальними лопатями на приводному валу, введеному від двигуна через вузол з підшипниками і ущільненнями, встановлений на коліні трубопроводу, містить нові, відмінні від прототипу суттєві ознаки, а саме вузол з під 11041 Вузол 6 встановлений насрізь герметично на коліні всмоктуючого трубопровода 1. В проточній частині З за лопатями 4 робочого колеса встановлена конічна насадка 7, орієнтована вершиною зрізаного конуса до основи співвісного дифузора 8. Осьовий насос працює наступним чином: Подача рідини робочим колесом зі всмоктуючого трубопроводу 1 в напрямі вісі вала 5 супроводжується закручуванням рідини лопатями 4 з утворенням струменя сідельного профілю, передній частині якого адекватно відповідає внутрішня Комп'ютерна верстка А. Рябко поверхня конічної насадки 7, а задній частині поверхня дифузора 8. Гладкі стінки поверхонь поз.7 і 8 не перешкоджають закручуванню рідини в струмінь сідельного профілю, який намагається відірватися від приєднаних мас не закрученої рідини перед лопатями 4 у всмоктуючому трубопроводі І, при цьому за лопатями 4 конічна насадка 7 І дифузор 8 створюють всмоктуючий ефект, який доповнює напір рідини на ви., ході з проточної частини 3 осьового насоса і тим самим підвищує його к.к.д. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
