Каталітичний нейтралізатор відпрацьованих газів двигуна внутрішнього згоряння

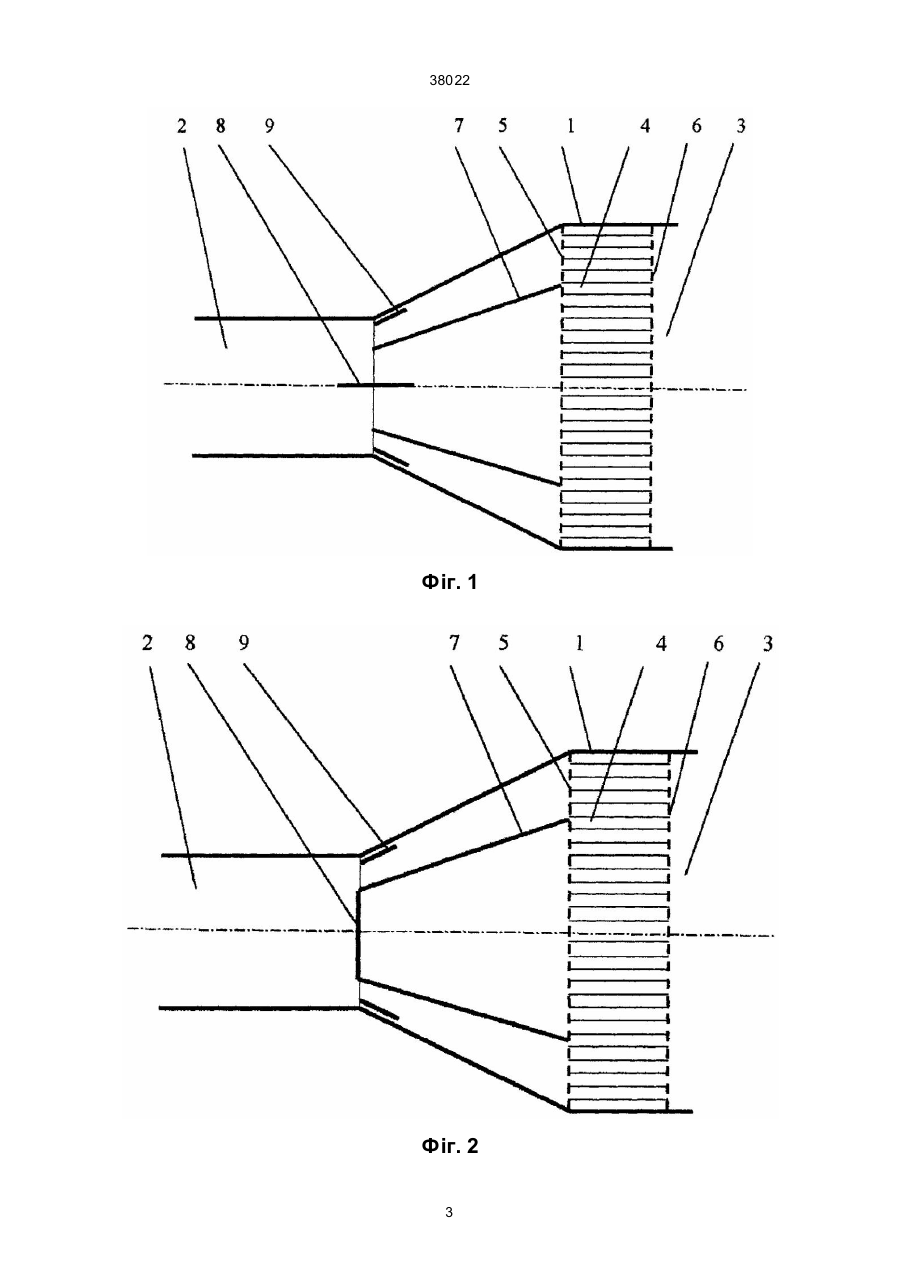

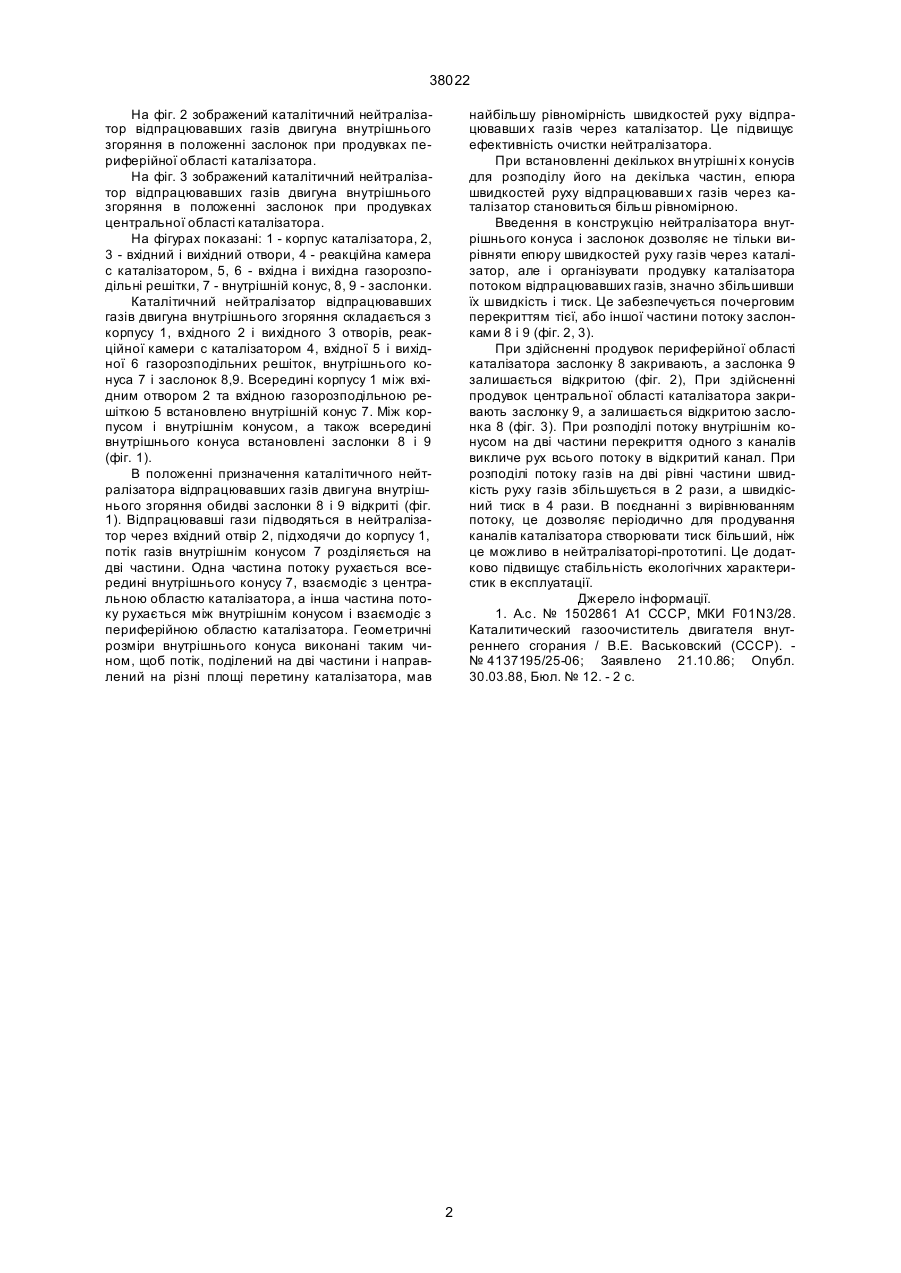

1. Каталітичний нейтралізатор відпрацьованих газів двигуна внутрішнього згоряння, який складається з корпусу з вхідним і вихідним отворами та реакційною камерою, заповненою каталізатором, 38022 На фіг. 2 зображений каталітичний нейтралізатор відпрацювавших газів двигуна внутрішнього згоряння в положенні заслонок при продувках периферійної області каталізатора. На фіг. 3 зображений каталітичний нейтралізатор відпрацювавших газів двигуна внутрішнього згоряння в положенні заслонок при продувках центральної області каталізатора. На фігурах показані: 1 - корпус каталізатора, 2, 3 - вхідний і вихідний отвори, 4 - реакційна камера с каталізатором, 5, 6 - вхідна і вихідна газорозподільні решітки, 7 - внутрішній конус, 8, 9 - заслонки. Каталітичний нейтралізатор відпрацювавших газів двигуна внутрішнього згоряння складається з корпусу 1, вхідного 2 і вихідного 3 отворів, реакційної камери с каталізатором 4, вхідної 5 і вихідної 6 газорозподільних решіток, внутрішнього конуса 7 і заслонок 8,9. Всередині корпусу 1 між вхідним отвором 2 та вхідною газорозподільною решіткою 5 встановлено внутрішній конус 7. Між корпусом і внутрішнім конусом, а також всередині внутрішнього конуса встановлені заслонки 8 і 9 (фіг. 1). В положенні призначення каталітичного нейтралізатора відпрацювавших газів двигуна внутрішнього згоряння обидві заслонки 8 і 9 відкриті (фіг. 1). Відпрацювавші гази підводяться в нейтралізатор через вхідний отвір 2, підходячи до корпусу 1, потік газів внутрішнім конусом 7 розділяється на дві частини. Одна частина потоку рухається всередині внутрішнього конусу 7, взаємодіє з центральною областю каталізатора, а інша частина потоку рухається між внутрішнім конусом і взаємодіє з периферійною областю каталізатора. Геометричні розміри внутрішнього конуса виконані таким чином, щоб потік, поділений на дві частини і направлений на різні площі перетину каталізатора, мав найбільшу рівномірність швидкостей руху відпрацювавши х газів через каталізатор. Це підвищує ефективність очистки нейтралізатора. При встановленні декількох вн утрішні х конусів для розподілу його на декілька частин, епюра швидкостей руху відпрацювавши х газів через каталізатор становиться більш рівномірною. Введення в конструкцію нейтралізатора внутрішнього конуса і заслонок дозволяє не тільки вирівняти епюру швидкостей руху газів через каталізатор, але і організувати продувку каталізатора потоком відпрацювавших газів, значно збільшивши їх швидкість і тиск. Це забезпечується почерговим перекриттям тієї, або іншої частини потоку заслонками 8 і 9 (фіг. 2, 3). При здійсненні продувок периферійної області каталізатора заслонку 8 закривають, а заслонка 9 залишається відкритою (фіг. 2), При здійсненні продувок центральної області каталізатора закривають заслонку 9, а залишається відкритою заслонка 8 (фіг. 3). При розподілі потоку внутрішнім конусом на дві частини перекриття одного з каналів викличе рух всього потоку в відкритий канал. При розподілі потоку газів на дві рівні частини швидкість руху газів збільшується в 2 рази, а швидкісний тиск в 4 рази. В поєднанні з вирівнюванням потоку, це дозволяє періодично для продування каналів каталізатора створювати тиск більший, ніж це можливо в нейтралізаторі-прототипі. Це додатково підвищує стабільність екологічних характеристик в експлуатації. Джерело інформації. 1. А.с. № 1502861 А1 СССР, МКИ F01N3/28. Каталитический газоочиститель двигателя внутреннего сгорания / В.Е. Васьковский (СССР). № 4137195/25-06; Заявлено 21.10.86; Опубл. 30.03.88, Бюл. № 12. - 2 с. 2 38022 Фіг. 1 Фіг. 2 3 38022 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
