Нагрівальний кабель

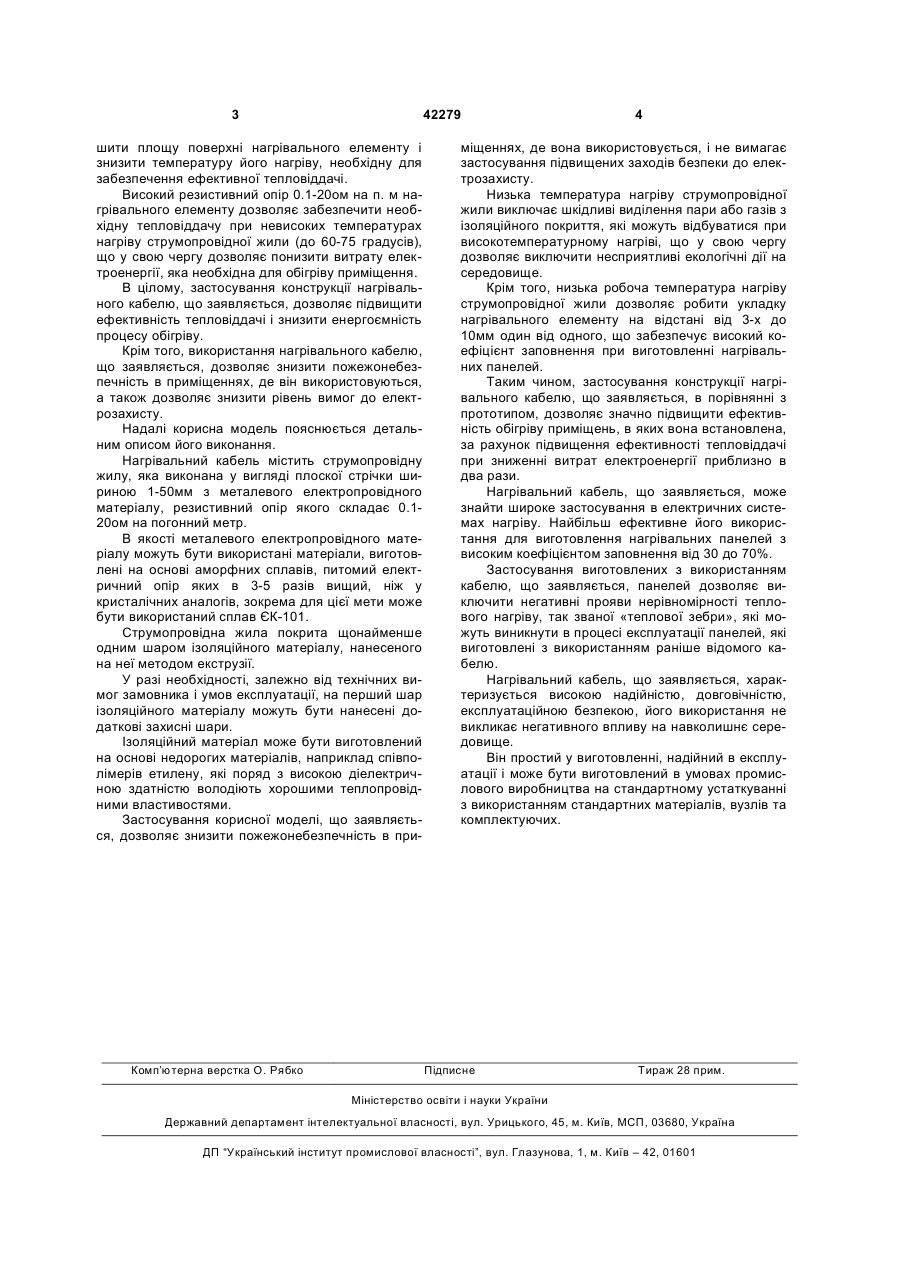

Нагрівальний кабель, що включає нагрівальний елемент, покритий щонайменше одним шаром електроізоляційного матеріалу, який відрізняється тим, що нагрівальний елемент виконаний у вигляді тонкої стрічки шириною 1-50мм з металевого сплаву, резистивний опір якого знаходиться в межах 0,1-20Ом на погонний метр. (19) (21) u200901309 (22) 16.02.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) МІНАСЯН АРТУР ЄНОФОВИЧ, АДАР ЕЛІЕЗЕР, IL (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СУЧАСНІ ТЕХНОЛОГІЇ НАГРІВАННЯ" 3 42279 шити площу поверхні нагрівального елементу і знизити температуру його нагріву, необхідну для забезпечення ефективної тепловіддачі. Високий резистивний опір 0.1-20ом на п. м нагрівального елементу дозволяє забезпечити необхідну тепловіддачу при невисоких температурах нагріву струмопровідної жили (до 60-75 градусів), що у свою чергу дозволяє понизити витрату електроенергії, яка необхідна для обігріву приміщення. В цілому, застосування конструкції нагрівального кабелю, що заявляється, дозволяє підвищити ефективність тепловіддачі і знизити енергоємність процесу обігріву. Крім того, використання нагрівального кабелю, що заявляється, дозволяє знизити пожежонебезпечність в приміщеннях, де він використовуються, а також дозволяє знизити рівень вимог до електрозахисту. Надалі корисна модель пояснюється детальним описом його виконання. Нагрівальний кабель містить струмопровідну жилу, яка виконана у вигляді плоскої стрічки шириною 1-50мм з металевого електропровідного матеріалу, резистивний опір якого складає 0.120ом на погонний метр. В якості металевого електропровідного матеріалу можуть бути використані матеріали, виготовлені на основі аморфних сплавів, питомий електричний опір яких в 3-5 разів вищий, ніж у кристалічних аналогів, зокрема для цієї мети може бути використаний сплав ЄК-101. Струмопровідна жила покрита щонайменше одним шаром ізоляційного матеріалу, нанесеного на неї методом екструзії. У разі необхідності, залежно від технічних вимог замовника і умов експлуатації, на перший шар ізоляційного матеріалу можуть бути нанесені додаткові захисні шари. Ізоляційний матеріал може бути виготовлений на основі недорогих матеріалів, наприклад співполімерів етилену, які поряд з високою діелектричною здатністю володіють хорошими теплопровідними властивостями. Застосування корисної моделі, що заявляється, дозволяє знизити пожежонебезпечність в при Комп’ютерна верстка О. Рябко 4 міщеннях, де вона використовується, і не вимагає застосування підвищених заходів безпеки до електрозахисту. Низька температура нагріву струмопровідної жили виключає шкідливі виділення пари або газів з ізоляційного покриття, які можуть відбуватися при високотемпературному нагріві, що у свою чергу дозволяє виключити несприятливі екологічні дії на середовище. Крім того, низька робоча температура нагріву струмопровідної жили дозволяє робити укладку нагрівального елементу на відстані від 3-х до 10мм один від одного, що забезпечує високий коефіцієнт заповнення при виготовленні нагрівальних панелей. Таким чином, застосування конструкції нагрівального кабелю, що заявляється, в порівнянні з прототипом, дозволяє значно підвищити ефективність обігріву приміщень, в яких вона встановлена, за рахунок підвищення ефективності тепловіддачі при зниженні витрат електроенергії приблизно в два рази. Нагрівальний кабель, що заявляється, може знайти широке застосування в електричних системах нагріву. Найбільш ефективне його використання для виготовлення нагрівальних панелей з високим коефіцієнтом заповнення від 30 до 70%. Застосування виготовлених з використанням кабелю, що заявляється, панелей дозволяє виключити негативні прояви нерівномірності теплового нагріву, так званої «теплової зебри», які можуть виникнути в процесі експлуатації панелей, які виготовлені з використанням раніше відомого кабелю. Нагрівальний кабель, що заявляється, характеризується високою надійністю, довговічністю, експлуатаційною безпекою, його використання не викликає негативного впливу на навколишнє середовище. Він простий у виготовленні, надійний в експлуатації і може бути виготовлений в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних матеріалів, вузлів та комплектуючих. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
