Пляшка із закупорювальним пристроєм

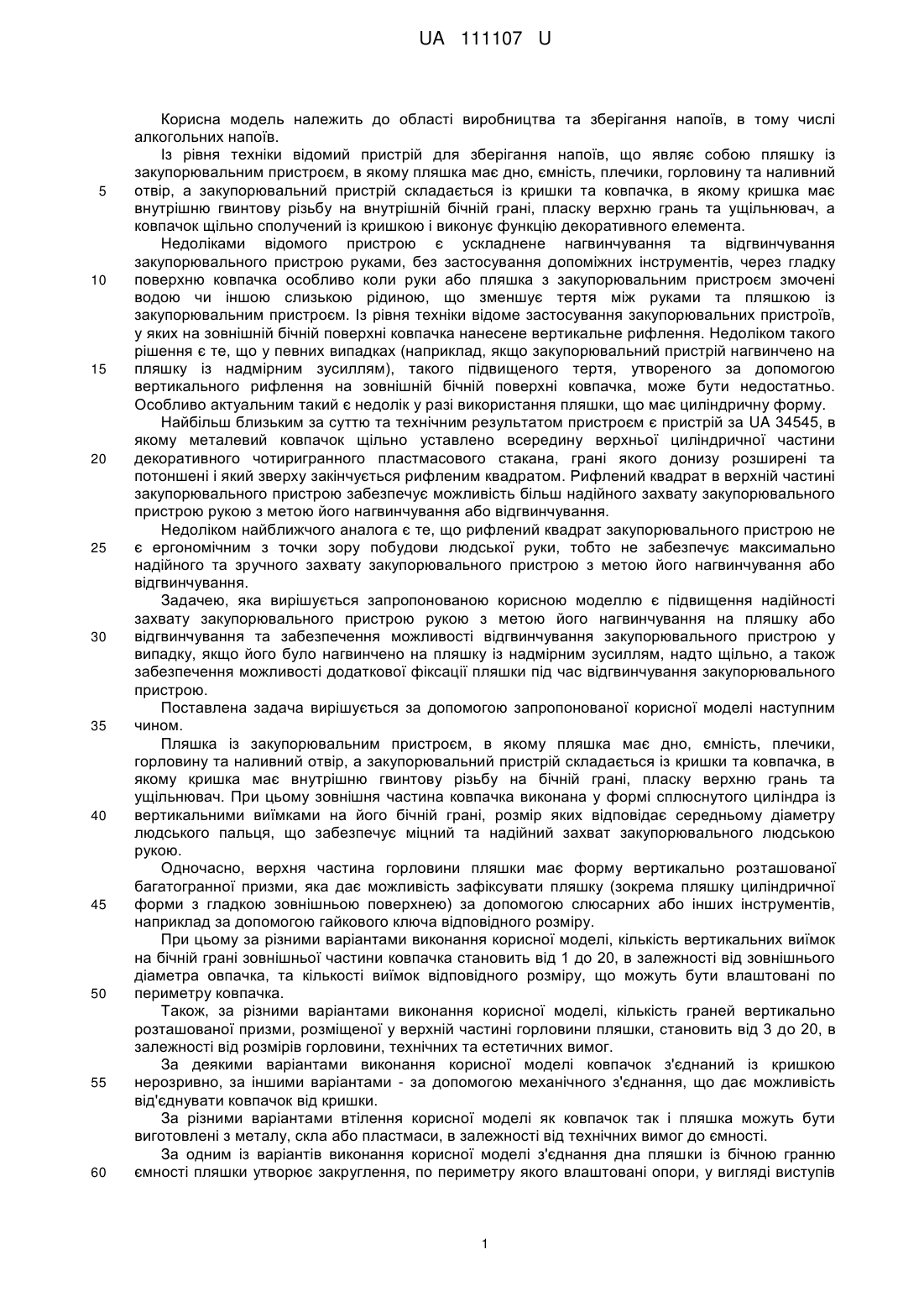

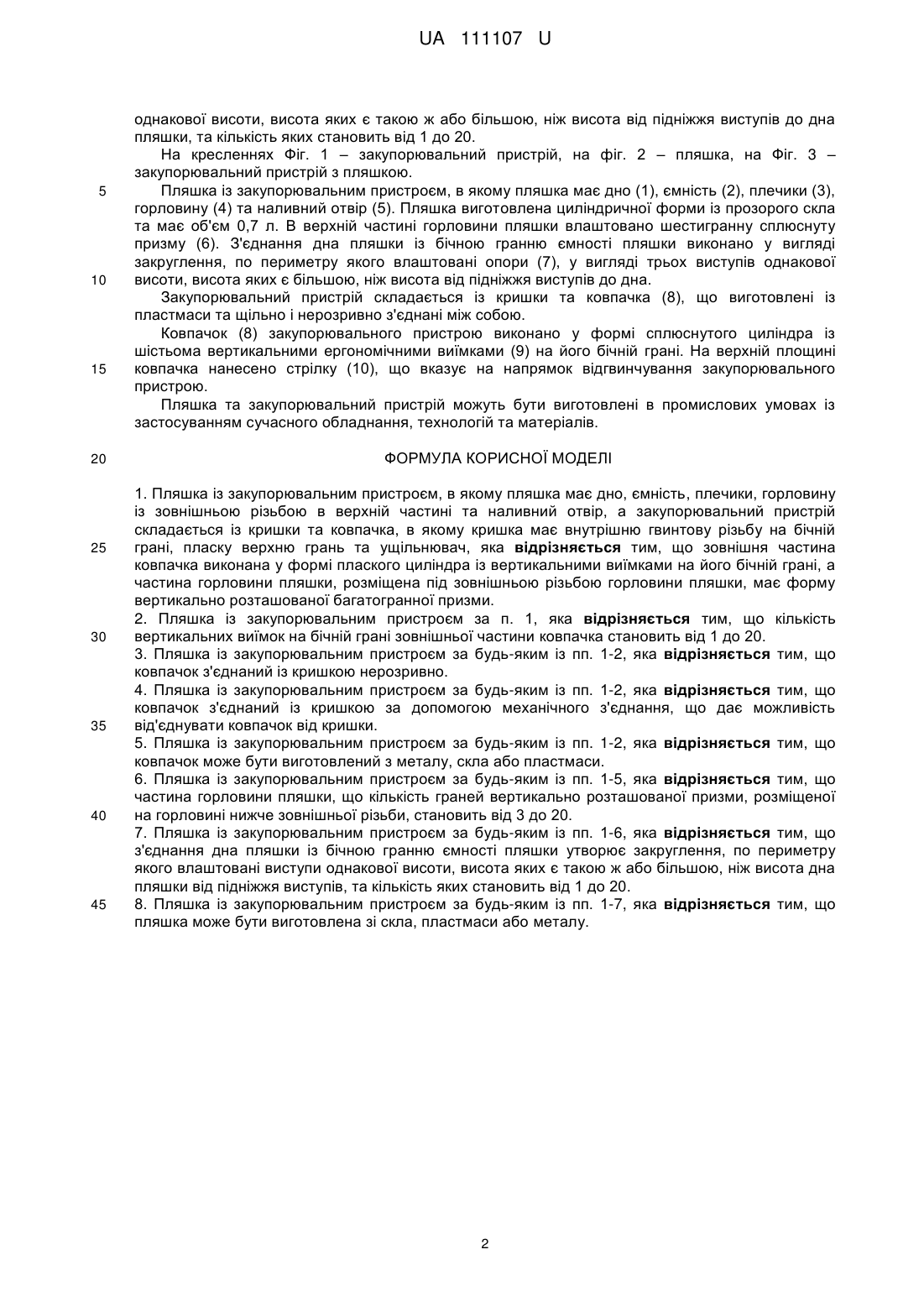

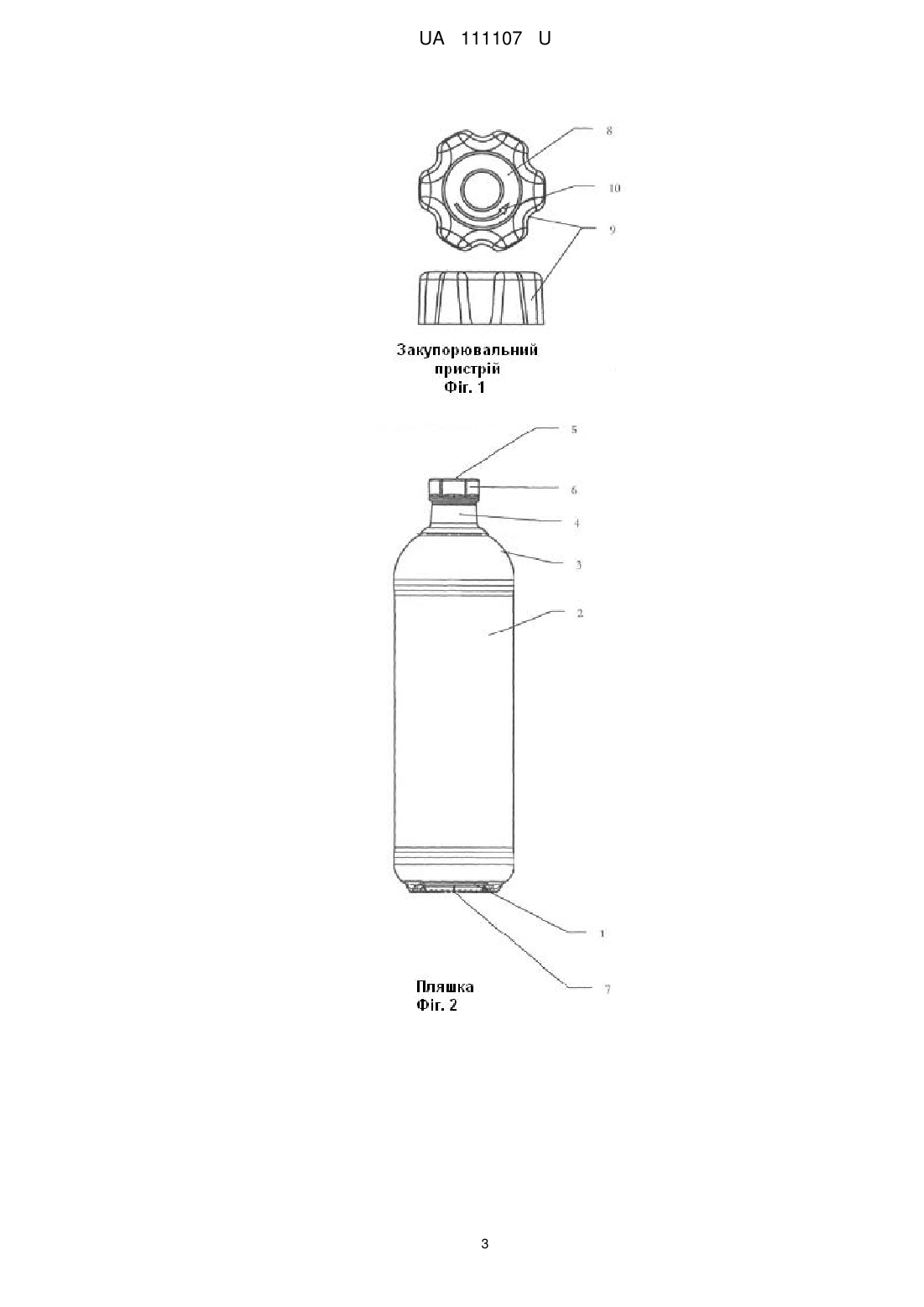

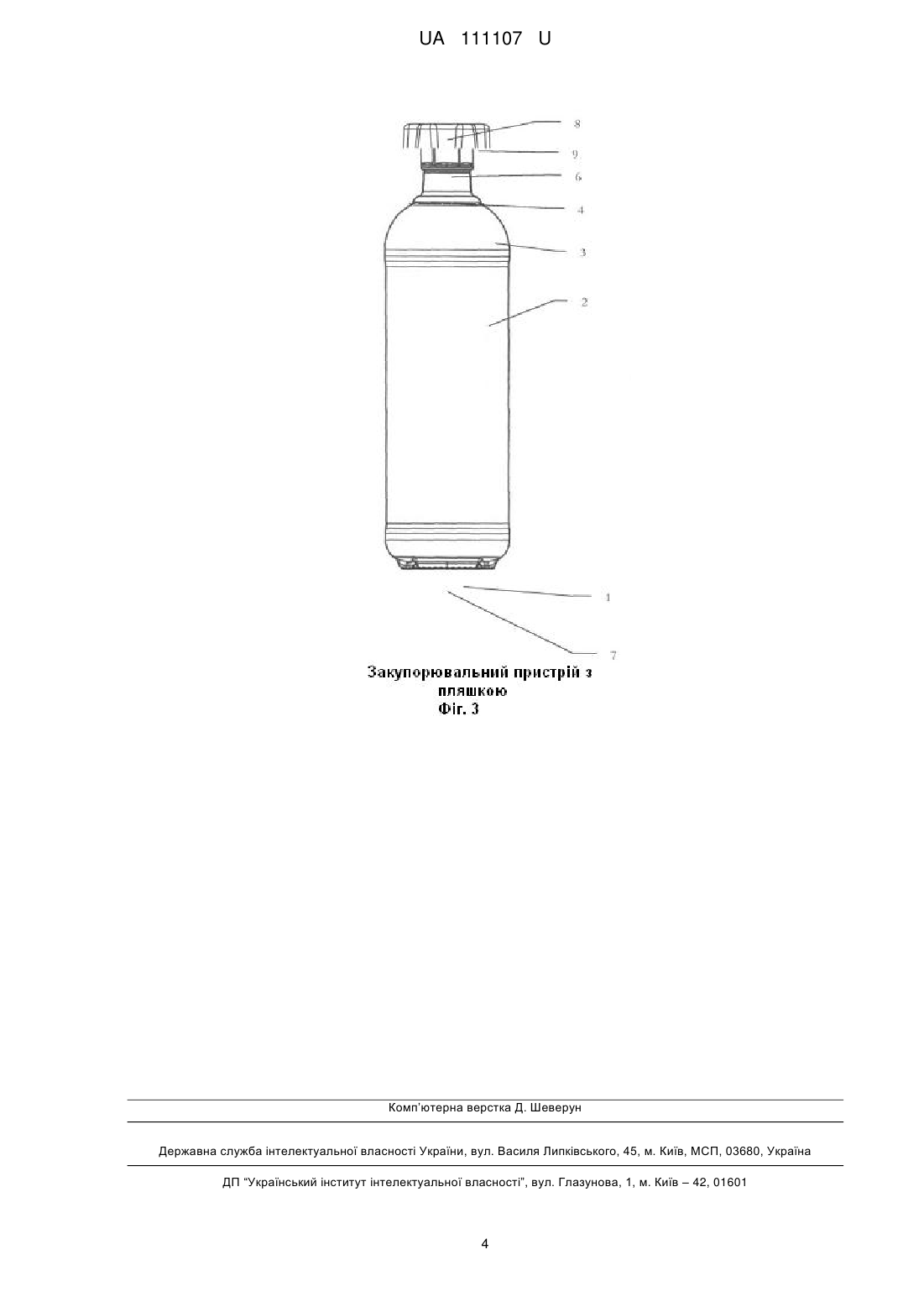

Реферат: Пляшка із закупорювальним пристроєм, в якому пляшка має дно, ємність, плечики, горловину із зовнішньою різьбою в верхній частині та наливний отвір, а закупорювальний пристрій складається із кришки та ковпачка, в якому кришка має внутрішню гвинтову різьбу на бічній грані, пласку верхню грань та ущільнювач. Зовнішня частина ковпачка виконана у формі плаского циліндра із вертикальними виїмками на його бічній грані, а частина горловини пляшки, розміщена під зовнішньою різьбою горловини пляшки, має форму вертикально розташованої багатогранної призми. UA 111107 U (54) ПЛЯШКА ІЗ ЗАКУПОРЮВАЛЬНИМ ПРИСТРОЄМ UA 111107 U UA 111107 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області виробництва та зберігання напоїв, в тому числі алкогольних напоїв. Із рівня техніки відомий пристрій для зберігання напоїв, що являє собою пляшку із закупорювальним пристроєм, в якому пляшка має дно, ємність, плечики, горловину та наливний отвір, а закупорювальний пристрій складається із кришки та ковпачка, в якому кришка має внутрішню гвинтову різьбу на внутрішній бічній грані, пласку верхню грань та ущільнювач, а ковпачок щільно сполучений із кришкою і виконує функцію декоративного елемента. Недоліками відомого пристрою є ускладнене нагвинчування та відгвинчування закупорювального пристрою руками, без застосування допоміжних інструментів, через гладку поверхню ковпачка особливо коли руки або пляшка з закупорювальним пристроєм змочені водою чи іншою слизькою рідиною, що зменшує тертя між руками та пляшкою із закупорювальним пристроєм. Із рівня техніки відоме застосування закупорювальних пристроїв, у яких на зовнішній бічній поверхні ковпачка нанесене вертикальне рифлення. Недоліком такого рішення є те, що у певних випадках (наприклад, якщо закупорювальний пристрій нагвинчено на пляшку із надмірним зусиллям), такого підвищеного тертя, утвореного за допомогою вертикального рифлення на зовнішній бічній поверхні ковпачка, може бути недостатньо. Особливо актуальним такий є недолік у разі використання пляшки, що має циліндричну форму. Найбільш близьким за суттю та технічним результатом пристроєм є пристрій за UA 34545, в якому металевий ковпачок щільно уставлено всередину верхньої циліндричної частини декоративного чотиригранного пластмасового стакана, грані якого донизу розширені та потоншені і який зверху закінчується рифленим квадратом. Рифлений квадрат в верхній частині закупорювального пристрою забезпечує можливість більш надійного захвату закупорювального пристрою рукою з метою його нагвинчування або відгвинчування. Недоліком найближчого аналога є те, що рифлений квадрат закупорювального пристрою не є ергономічним з точки зору побудови людської руки, тобто не забезпечує максимально надійного та зручного захвату закупорювального пристрою з метою його нагвинчування або відгвинчування. Задачею, яка вирішується запропонованою корисною моделлю є підвищення надійності захвату закупорювального пристрою рукою з метою його нагвинчування на пляшку або відгвинчування та забезпечення можливості відгвинчування закупорювального пристрою у випадку, якщо його було нагвинчено на пляшку із надмірним зусиллям, надто щільно, а також забезпечення можливості додаткової фіксації пляшки під час відгвинчування закупорювального пристрою. Поставлена задача вирішується за допомогою запропонованої корисної моделі наступним чином. Пляшка із закупорювальним пристроєм, в якому пляшка має дно, ємність, плечики, горловину та наливний отвір, а закупорювальний пристрій складається із кришки та ковпачка, в якому кришка має внутрішню гвинтову різьбу на бічній грані, пласку верхню грань та ущільнювач. При цьому зовнішня частина ковпачка виконана у формі сплюснутого циліндра із вертикальними виїмками на його бічній грані, розмір яких відповідає середньому діаметру людського пальця, що забезпечує міцний та надійний захват закупорювального людською рукою. Одночасно, верхня частина горловини пляшки має форму вертикально розташованої багатогранної призми, яка дає можливість зафіксувати пляшку (зокрема пляшку циліндричної форми з гладкою зовнішньою поверхнею) за допомогою слюсарних або інших інструментів, наприклад за допомогою гайкового ключа відповідного розміру. При цьому за різними варіантами виконання корисної моделі, кількість вертикальних виїмок на бічній грані зовнішньої частини ковпачка становить від 1 до 20, в залежності від зовнішнього діаметра овпачка, та кількості виїмок відповідного розміру, що можуть бути влаштовані по периметру ковпачка. Також, за різними варіантами виконання корисної моделі, кількість граней вертикально розташованої призми, розміщеної у верхній частині горловини пляшки, становить від 3 до 20, в залежності від розмірів горловини, технічних та естетичних вимог. За деякими варіантами виконання корисної моделі ковпачок з'єднаний із кришкою нерозривно, за іншими варіантами - за допомогою механічного з'єднання, що дає можливість від'єднувати ковпачок від кришки. За різними варіантами втілення корисної моделі як ковпачок так і пляшка можуть бути виготовлені з металу, скла або пластмаси, в залежності від технічних вимог до ємності. За одним із варіантів виконання корисної моделі з'єднання дна пляшки із бічною гранню ємності пляшки утворює закруглення, по периметру якого влаштовані опори, у вигляді виступів 1 UA 111107 U 5 10 15 20 25 30 35 40 45 однакової висоти, висота яких є такою ж або більшою, ніж висота від підніжжя виступів до дна пляшки, та кількість яких становить від 1 до 20. На кресленнях Фіг. 1 – закупорювальний пристрій, на фіг. 2 – пляшка, на Фіг. 3 – закупорювальний пристрій з пляшкою. Пляшка із закупорювальним пристроєм, в якому пляшка має дно (1), ємність (2), плечики (3), горловину (4) та наливний отвір (5). Пляшка виготовлена циліндричної форми із прозорого скла та має об'єм 0,7 л. В верхній частині горловини пляшки влаштовано шестигранну сплюснуту призму (6). З'єднання дна пляшки із бічною гранню ємності пляшки виконано у вигляді закруглення, по периметру якого влаштовані опори (7), у вигляді трьох виступів однакової висоти, висота яких є більшою, ніж висота від підніжжя виступів до дна. Закупорювальний пристрій складається із кришки та ковпачка (8), що виготовлені із пластмаси та щільно і нерозривно з'єднані між собою. Ковпачок (8) закупорювального пристрою виконано у формі сплюснутого циліндра із шістьома вертикальними ергономічними виїмками (9) на його бічній грані. На верхній площині ковпачка нанесено стрілку (10), що вказує на напрямок відгвинчування закупорювального пристрою. Пляшка та закупорювальний пристрій можуть бути виготовлені в промислових умовах із застосуванням сучасного обладнання, технологій та матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пляшка із закупорювальним пристроєм, в якому пляшка має дно, ємність, плечики, горловину із зовнішньою різьбою в верхній частині та наливний отвір, а закупорювальний пристрій складається із кришки та ковпачка, в якому кришка має внутрішню гвинтову різьбу на бічній грані, пласку верхню грань та ущільнювач, яка відрізняється тим, що зовнішня частина ковпачка виконана у формі плаского циліндра із вертикальними виїмками на його бічній грані, а частина горловини пляшки, розміщена під зовнішньою різьбою горловини пляшки, має форму вертикально розташованої багатогранної призми. 2. Пляшка із закупорювальним пристроєм за п. 1, яка відрізняється тим, що кількість вертикальних виїмок на бічній грані зовнішньої частини ковпачка становить від 1 до 20. 3. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-2, яка відрізняється тим, що ковпачок з'єднаний із кришкою нерозривно. 4. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-2, яка відрізняється тим, що ковпачок з'єднаний із кришкою за допомогою механічного з'єднання, що дає можливість від'єднувати ковпачок від кришки. 5. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-2, яка відрізняється тим, що ковпачок може бути виготовлений з металу, скла або пластмаси. 6. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-5, яка відрізняється тим, що частина горловини пляшки, що кількість граней вертикально розташованої призми, розміщеної на горловині нижче зовнішньої різьби, становить від 3 до 20. 7. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-6, яка відрізняється тим, що з'єднання дна пляшки із бічною гранню ємності пляшки утворює закруглення, по периметру якого влаштовані виступи однакової висоти, висота яких є такою ж або більшою, ніж висота дна пляшки від підніжжя виступів, та кількість яких становить від 1 до 20. 8. Пляшка із закупорювальним пристроєм за будь-яким із пп. 1-7, яка відрізняється тим, що пляшка може бути виготовлена зі скла, пластмаси або металу. 2 UA 111107 U 3 UA 111107 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
