Вафельний стаканчик для морозива

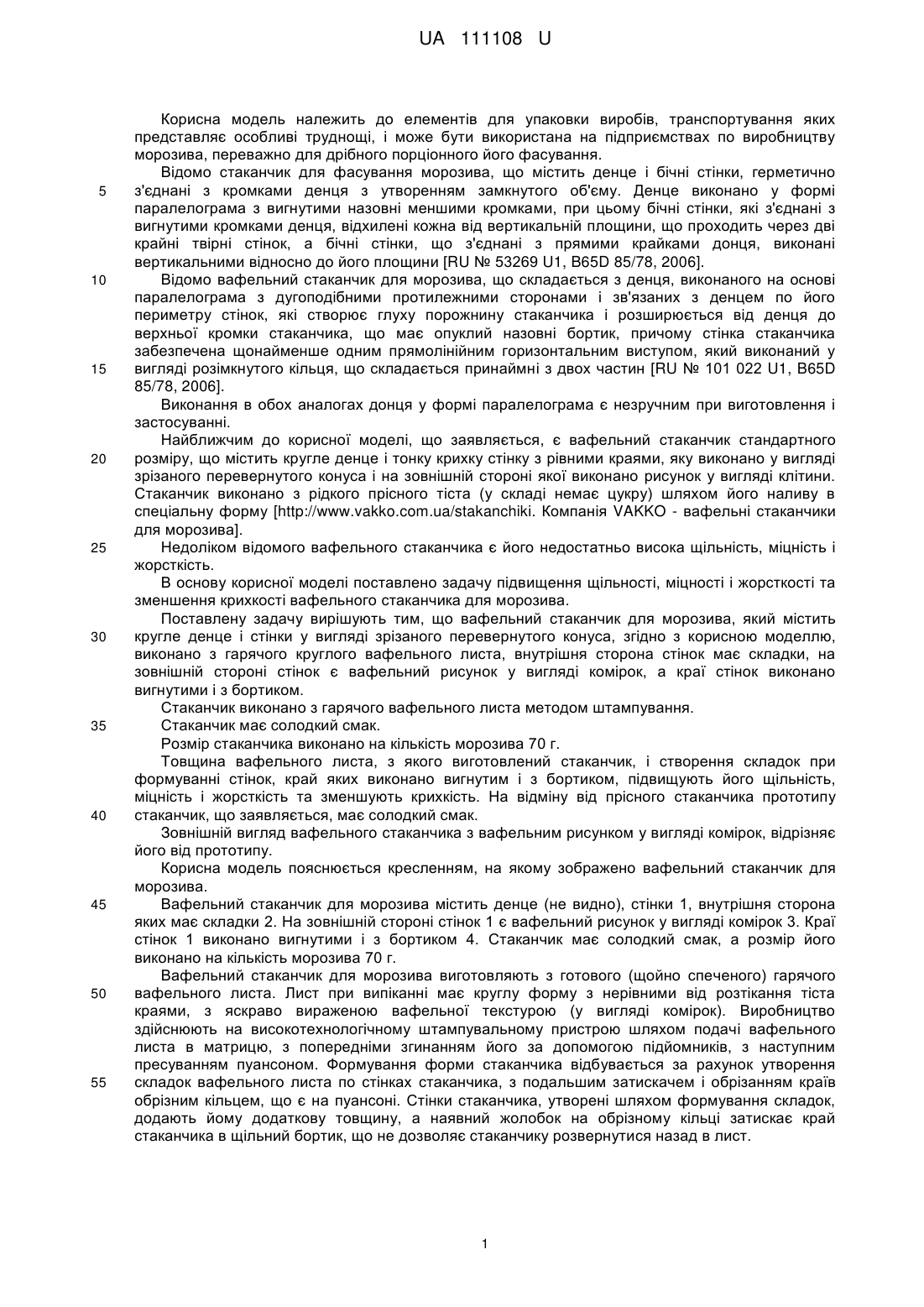

Реферат: UA 111108 U UA 111108 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до елементів для упаковки виробів, транспортування яких представляє особливі труднощі, і може бути використана на підприємствах по виробництву морозива, переважно для дрібного порціонного його фасування. Відомо стаканчик для фасування морозива, що містить денце і бічні стінки, герметично з'єднані з кромками денця з утворенням замкнутого об'єму. Денце виконано у формі паралелограма з вигнутими назовні меншими кромками, при цьому бічні стінки, які з'єднані з вигнутими кромками денця, відхилені кожна від вертикальній площини, що проходить через дві крайні твірні стінок, а бічні стінки, що з'єднані з прямими крайками донця, виконані вертикальними відносно до його площини [RU № 53269 U1, B65D 85/78, 2006]. Відомо вафельний стаканчик для морозива, що складається з денця, виконаного на основі паралелограма з дугоподібними протилежними сторонами і зв'язаних з денцем по його периметру стінок, які створює глуху порожнину стаканчика і розширюється від денця до верхньої кромки стаканчика, що має опуклий назовні бортик, причому стінка стаканчика забезпечена щонайменше одним прямолінійним горизонтальним виступом, який виконаний у вигляді розімкнутого кільця, що складається принаймні з двох частин [RU № 101 022 U1, B65D 85/78, 2006]. Виконання в обох аналогах донця у формі паралелограма є незручним при виготовлення і застосуванні. Найближчим до корисної моделі, що заявляється, є вафельний стаканчик стандартного розміру, що містить кругле денце і тонку крихку стінку з рівними краями, яку виконано у вигляді зрізаного перевернутого конуса і на зовнішній стороні якої виконано рисунок у вигляді клітини. Стаканчик виконано з рідкого прісного тіста (у складі немає цукру) шляхом його наливу в спеціальну форму [http://www.vakko.com.ua/stakanchiki. Компанія VAKKO - вафельні стаканчики для морозива]. Недоліком відомого вафельного стаканчика є його недостатньо висока щільність, міцність і жорсткість. В основу корисної моделі поставлено задачу підвищення щільності, міцності і жорсткості та зменшення крихкості вафельного стаканчика для морозива. Поставлену задачу вирішують тим, що вафельний стаканчик для морозива, який містить кругле денце і стінки у вигляді зрізаного перевернутого конуса, згідно з корисною моделлю, виконано з гарячого круглого вафельного листа, внутрішня сторона стінок має складки, на зовнішній стороні стінок є вафельний рисунок у вигляді комірок, а краї стінок виконано вигнутими і з бортиком. Стаканчик виконано з гарячого вафельного листа методом штампування. Стаканчик має солодкий смак. Розмір стаканчика виконано на кількість морозива 70 г. Товщина вафельного листа, з якого виготовлений стаканчик, і створення складок при формуванні стінок, край яких виконано вигнутим і з бортиком, підвищують його щільність, міцність і жорсткість та зменшують крихкість. На відміну від прісного стаканчика прототипу стаканчик, що заявляється, має солодкий смак. Зовнішній вигляд вафельного стаканчика з вафельним рисунком у вигляді комірок, відрізняє його від прототипу. Корисна модель пояснюється кресленням, на якому зображено вафельний стаканчик для морозива. Вафельний стаканчик для морозива містить денце (не видно), стінки 1, внутрішня сторона яких має складки 2. На зовнішній стороні стінок 1 є вафельний рисунок у вигляді комірок 3. Краї стінок 1 виконано вигнутими і з бортиком 4. Стаканчик має солодкий смак, а розмір його виконано на кількість морозива 70 г. Вафельний стаканчик для морозива виготовляють з готового (щойно спеченого) гарячого вафельного листа. Лист при випіканні має круглу форму з нерівними від розтікання тіста краями, з яскраво вираженою вафельної текстурою (у вигляді комірок). Виробництво здійснюють на високотехнологічному штампувальному пристрою шляхом подачі вафельного листа в матрицю, з попередніми згинанням його за допомогою підйомників, з наступним пресуванням пуансоном. Формування форми стаканчика відбувається за рахунок утворення складок вафельного листа по стінках стаканчика, з подальшим затискачем і обрізанням країв обрізним кільцем, що є на пуансоні. Стінки стаканчика, утворені шляхом формування складок, додають йому додаткову товщину, а наявний жолобок на обрізному кільці затискає край стаканчика в щільний бортик, що не дозволяє стаканчику розвернутися назад в лист. 1 UA 111108 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Вафельний стаканчик для морозива, що містить кругле денце і стінки у вигляді зрізаного перевернутого конуса, який відрізняється тим, що його виконано з гарячого круглого вафельного листа, внутрішня сторона стінок має складки, на зовнішній стороні стінок є вафельний рисунок у вигляді комірок, а краї стінок виконано вигнутими і з бортиком. 2. Вафельний стаканчик за п. 1, який відрізняється тим, що його виконано з гарячого вафельного листа методом штампування. 3. Вафельний стаканчик за п. 1, який відрізняється тим, що він має солодкий смак. 4. Вафельний стаканчик за п. 1, який відрізняється тим, що його розмір виконано на кількість морозива 70 г. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
