Суха будівельна модифікована суміш для наливних підлог на основі гіпсового в’яжучого для використання в умовах періодичного зволоження

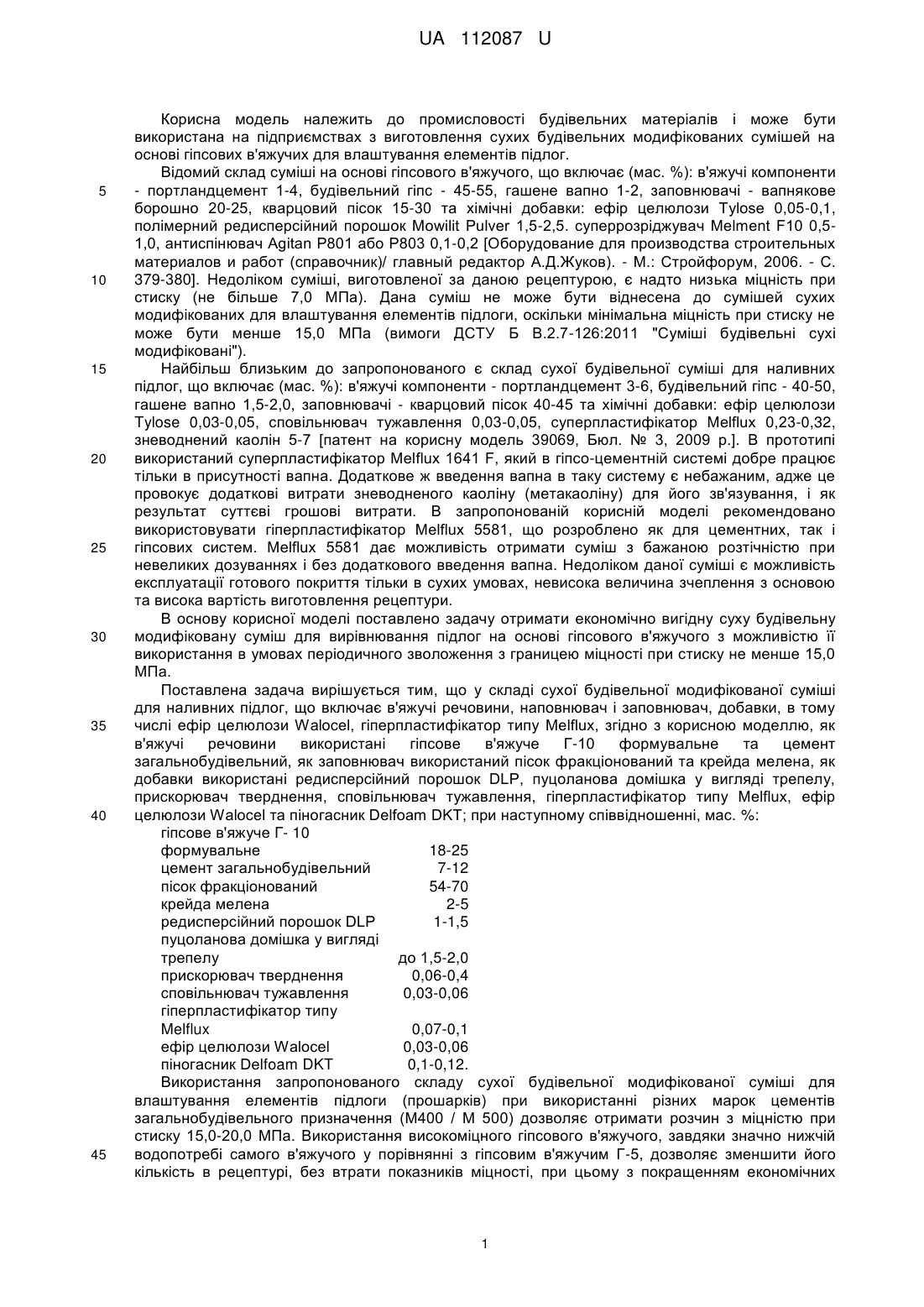

Реферат: Суха будівельна модифікована суміш для наливних підлог на основі гіпсового в'яжучого для використання в умовах періодичного зволоження включає в'яжучі речовини, заповнювач, добавки, в тому числі ефір целюлози Walocel, гіперпластифікатор типу Melflux. Як в'яжучі речовини використані гіпсове в'яжуче Г-10 формувальне та цемент загальнобудівельний. Як заповнювач використаний пісок фракціонований та крейда мелена, Як добавки використані редисперсійний порошок DLP, пуцоланова домішка у вигляді трепелу, прискорювач тверднення, сповільнювач тужавлення, гіперпластифікатор типу Melflux, ефір целюлози Walocel та піногасник Delfoam DKT. UA 112087 U (54) СУХА БУДІВЕЛЬНА МОДИФІКОВАНА СУМІШ ДЛЯ НАЛИВНИХ ПІДЛОГ НА ОСНОВІ ГІПСОВОГО В'ЯЖУЧОГО ДЛЯ ВИКОРИСТАННЯ В УМОВАХ ПЕРІОДИЧНОГО ЗВОЛОЖЕННЯ UA 112087 U UA 112087 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до промисловості будівельних матеріалів і може бути використана на підприємствах з виготовлення сухих будівельних модифікованих сумішей на основі гіпсових в'яжучих для влаштування елементів підлог. Відомий склад суміші на основі гіпсового в'яжучого, що включає (мас. %): в'яжучі компоненти - портландцемент 1-4, будівельний гіпс - 45-55, гашене вапно 1-2, заповнювачі - вапнякове борошно 20-25, кварцовий пісок 15-30 та хімічні добавки: ефір целюлози Tylose 0,05-0,1, полімерний редисперсійний порошок Mowilit Pulver 1,5-2,5. суперрозріджувач Melment F10 0,51,0, антиспінювач Agitan P801 або Р803 0,1-0,2 [Оборудование для производства строительных материалов и работ (справочник)/ главный редактор А.Д.Жуков). - М.: Стройфорум, 2006. - С. 379-380]. Недоліком суміші, виготовленої за даною рецептурою, є надто низька міцність при стиску (не більше 7,0 МПа). Дана суміш не може бути віднесена до сумішей сухих модифікованих для влаштування елементів підлоги, оскільки мінімальна міцність при стиску не може бути менше 15,0 МПа (вимоги ДСТУ Б В.2.7-126:2011 "Суміші будівельні сухі модифіковані"). Найбільш близьким до запропонованого є склад сухої будівельної суміші для наливних підлог, що включає (мас. %): в'яжучі компоненти - портландцемент 3-6, будівельний гіпс - 40-50, гашене вапно 1,5-2,0, заповнювачі - кварцовий пісок 40-45 та хімічні добавки: ефір целюлози Tylose 0,03-0,05, сповільнювач тужавлення 0,03-0,05, суперпластифікатор Melflux 0,23-0,32, зневоднений каолін 5-7 [патент на корисну модель 39069, Бюл. № 3, 2009 р.]. В прототипі використаний суперпластифікатор Melflux 1641 F, який в гіпсо-цементній системі добре працює тільки в присутності вапна. Додаткове ж введення вапна в таку систему є небажаним, адже це провокує додаткові витрати зневодненого каоліну (метакаоліну) для його зв'язування, і як результат суттєві грошові витрати. В запропонованій корисній моделі рекомендовано використовувати гіперпластифікатор Melflux 5581, що розроблено як для цементних, так і гіпсових систем. Melflux 5581 дає можливість отримати суміш з бажаною розтічністю при невеликих дозуваннях і без додаткового введення вапна. Недоліком даної суміші є можливість експлуатації готового покриття тільки в сухих умовах, невисока величина зчеплення з основою та висока вартість виготовлення рецептури. В основу корисної моделі поставлено задачу отримати економічно вигідну суху будівельну модифіковану суміш для вирівнювання підлог на основі гіпсового в'яжучого з можливістю її використання в умовах періодичного зволоження з границею міцності при стиску не менше 15,0 МПа. Поставлена задача вирішується тим, що у складі сухої будівельної модифікованої суміші для наливних підлог, що включає в'яжучі речовини, наповнювач і заповнювач, добавки, в тому числі ефір целюлози Walocel, гіперпластифікатор типу Melflux, згідно з корисною моделлю, як в'яжучі речовини використані гіпсове в'яжуче Г-10 формувальне та цемент загальнобудівельний, як заповнювач використаний пісок фракціонований та крейда мелена, як добавки використані редисперсійний порошок DLP, пуцоланова домішка у вигляді трепелу, прискорювач тверднення, сповільнювач тужавлення, гіперпластифікатор типу Melflux, ефір целюлози Walocel та піногасник Delfoam DKT; при наступному співвідношенні, мас. %: гіпсове в'яжуче Г- 10 формувальне 18-25 цемент загальнобудівельний 7-12 пісок фракціонований 54-70 крейда мелена 2-5 редисперсійний порошок DLP 1-1,5 пуцоланова домішка у вигляді трепелу до 1,5-2,0 прискорювач тверднення 0,06-0,4 сповільнювач тужавлення 0,03-0,06 гіперпластифікатор типу Melflux 0,07-0,1 ефір целюлози Walocel 0,03-0,06 піногасник Delfoam DKT 0,1-0,12. Використання запропонованого складу сухої будівельної модифікованої суміші для влаштування елементів підлоги (прошарків) при використанні різних марок цементів загальнобудівельного призначення (М400 / М 500) дозволяє отримати розчин з міцністю при стиску 15,0-20,0 МПа. Використання високоміцного гіпсового в'яжучого, завдяки значно нижчій водопотребі самого в'яжучого у порівнянні з гіпсовим в'яжучим Г-5, дозволяє зменшити його кількість в рецептурі, без втрати показників міцності, при цьому з покращенням економічних 1 UA 112087 U 5 10 15 20 25 30 35 40 45 показників. Метакаолін в запропонованій моделі замінено на не менш ефективну добавку пуцоланову домішку у вигляді трепелу. Рекомендована суміш додатково містить піногасник Delfoam та редисперсійний порошок DLP. Оскільки суміш перед виливання ретельно розмішують з водою низько обертовим дрилем або навіть в промислових машинах для приготування суміші, небажане введення повітря обов'язково присутнє, а це не добре впливає, насамперед, на зовнішній вигляд готової поверхні, а далі на міцність та водостійкість, тому введення в суміш піногасника є необхідним. Додавання ж редисперсійного порошку забезпечує необхідну величину зчеплення підлоги з основою, що впливає на довговічність готового прошарку. Отже, завдяки запропонованому співвідношенню вищевказаних компонентів в корисній моделі досягається можливість використання сухої будівельної модифікованої суміші в умовах періодичного зволоження з границею міцності при стиску не менше 15,0 МПа. Розчин, отриманий із запропонованої сухої будівельної модифікованої суміші, відповідає вимогам ДБН В.2.6-22-2001 до терміну придатності, міцності при розтягу та адгезії до основи. Виготовлення сухої будівельної модифікованої суміші для наливних підлог здійснюють шляхом механічного змішування компонентів у вищевказаних співвідношеннях. Приклад. Для проведення порівняльних випробувань було підготовлено 3 рецептури сухої будівельної суміші, що заявляється, а також 2 склади прототипу та 2 склади поза межами моделі. При цьому було використано цементи марок М400 та М 500, гіпсові в'яжучі марок Г-5 та Г-10, вапно гідратне (гашене), пісок сухий фракціонований, метакаолін та трепел, крейду мелену, а також водоутримуючі добавки Tylose та Walocel, пластифікатори Melflux типів 1641 та 5581,сухий піногасник Delfoam DKT, редисперсійний порошок DLP 2050, лимонну кислоту та соду кальциновану. Випробування розчинів проведено, згідно з ДСТУ Б В. 2.7-126:2011, вміст води для замішування було підібрано для забезпечення необхідної розтічності розчинної суміші. Отримані дані були зведені в Таблицю Колонка 1 - Групи складових компонентів суміші. Колонка 2 - Складові компоненти суміші. Колонки 3 та 4 - приклади співвідношень компонентів суміші для двох прототипів. Колонки 5,6,7 - приклади співвідношень трьох приготовлених рецептур суміші. Колонки 8 та 9 - приклади співвідношень двох складів сумішей поза межами корисної моделі. Аналізуючи дані таблиці, можна стверджувати, що заміна гіпсу Г-5 на Г-10, порівняно з прототипом, не призводить до зниження міцності розчину. Варіювання маркою та кількістю цементу в запропонованій системі дозволяє отримати розчини з марочною міцністю не менше 15,0 та 20,0 МПа при тих самих показниках розтічності та водостійкості. Зменшення вмісту пуцоланової добавки нижче рекомендованого призводить до зниження коефіцієнта водостійкості, а завищені дозування призводять до підвищення водопотреби розчинної суміші, зниження розтічності та міцності і при цьому істотно не впливають на показник водостійкості. Таким чином, розчини на основі запропонованої корисної моделі можуть бути використані як суха будівельна модифікована суміш для влаштування елементів підлоги (прошарки), відповідно значень показника груп ПР1 або ПР 2 таблиці 3 ДСТУ Б В.2.7-126:2011 "Суміші будівельні сухі модифіковані. Загальні технічні вимоги", повністю задовольняють вимоги з таких показників: розтічність, міцність зчеплення з основою, границя міцності на розтяг при вигині та стиск. Забезпечення нерозшаровуваності та наявність піногасника дозволяють проводити роботи по вкладанню механізованим способом. А водостійкість запропонованої моделі дозволяє експлуатувати покриття не тільки в сухих умовах, а й умовах періодичного зволоження. 50 2 UA 112087 U Таблиця Склади сухих будівельних сумішей для наливних підлог компоненти 1 2 цемент М400 цемент М500 в'яжучі гіпс Г-5 гіпс Г-10 вапно гашене пісок фракц. заповнювач крейда мелена Tylose Walocel Melflux l641 Melflux 5581 Delfoam DKT добавки DLP 2050 лимонна кислота сода кальцинована метакаолін трепел Водопотреба, % Міцність при стиску, МПа Розтічність, см Міцність зчеплення з основою, МПа водостійкість прототип 1 2 3 4 1 3 40 50 2,0 2,0 48,2 37,5 0,055 0,055 0,25 0,3 0,08 0,08 приклади (вміст компонентів, в %) 3 4 5 за межами моделі 6 7 5 6 7 8 9 8 8 10 10 10 20 20 22 20 20 65,1 62,7 62,5 61,44 64,44 3,0 3,0 1,5 3,0 3,0 0,055 0,055 0,055 0,055 0,055 0,1 0,1 0,12 0,15 0,1 0,1 0,1 0,1 0,1 0,1 1,0 1,0 1,0 1,0 0,05 0,07 0,075 0,055 0,055 0,1 0,15 0,15 0,2 0,15 5 0,45 22,4 20 7 0,47 25,0 21 1,5 0,17 16,7 24 1,8 0,17 22,5 23 1,5 0,17 25,7 23 3,0 0,24 18,5 18 1,0 0,17 21,9 21 0,2 0,24 0,76 0,78 0,82 0,65 0,72 0,75 0,82 0,81 0,81 0,82 0,82 0,55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Суха будівельна модифікована суміш для наливних підлог на основі гіпсового в'яжучого для використання в умовах періодичного зволоження, що включає в'яжучі речовини, заповнювач, добавки, в тому числі ефір целюлози Walocel, гіперпластифікатор типу Melflux, яка відрізняється тим, що як в'яжучі речовини використані гіпсове в'яжуче Г-10 формувальне та цемент загальнобудівельний, як заповнювач використаний пісок фракціонований та крейда мелена, як добавки використані редисперсійний порошок DLP, пуцоланова домішка у вигляді трепелу, прискорювач тверднення, сповільнювач тужавлення, гіперпластифікатор типу Melflux, ефір целюлози Walocel та піногасник Delfoam DKT, при наступному співвідношенні, мас. %: гіпсове в'яжуче Г-10 формувальне 18-25 цемент загальнобудівельний 7-12 пісок фракціонований 54-70 крейда мелена 2-5 редисперсійний порошок DLP 1-1,5 пуцоланова домішка у вигляді трепелу 1,5-2,0 прискорювач тверднення 0,06-0,4 сповільнювач тужавлення 0,03-0,06 гіперпластифікатор типу Melflux 0,07-0,1 ефір целюлози Walocel 0,03-0,06 піногасник Delfoam DKT 0,1-0,12. 3 UA 112087 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
