Дуловий пристрій хорт

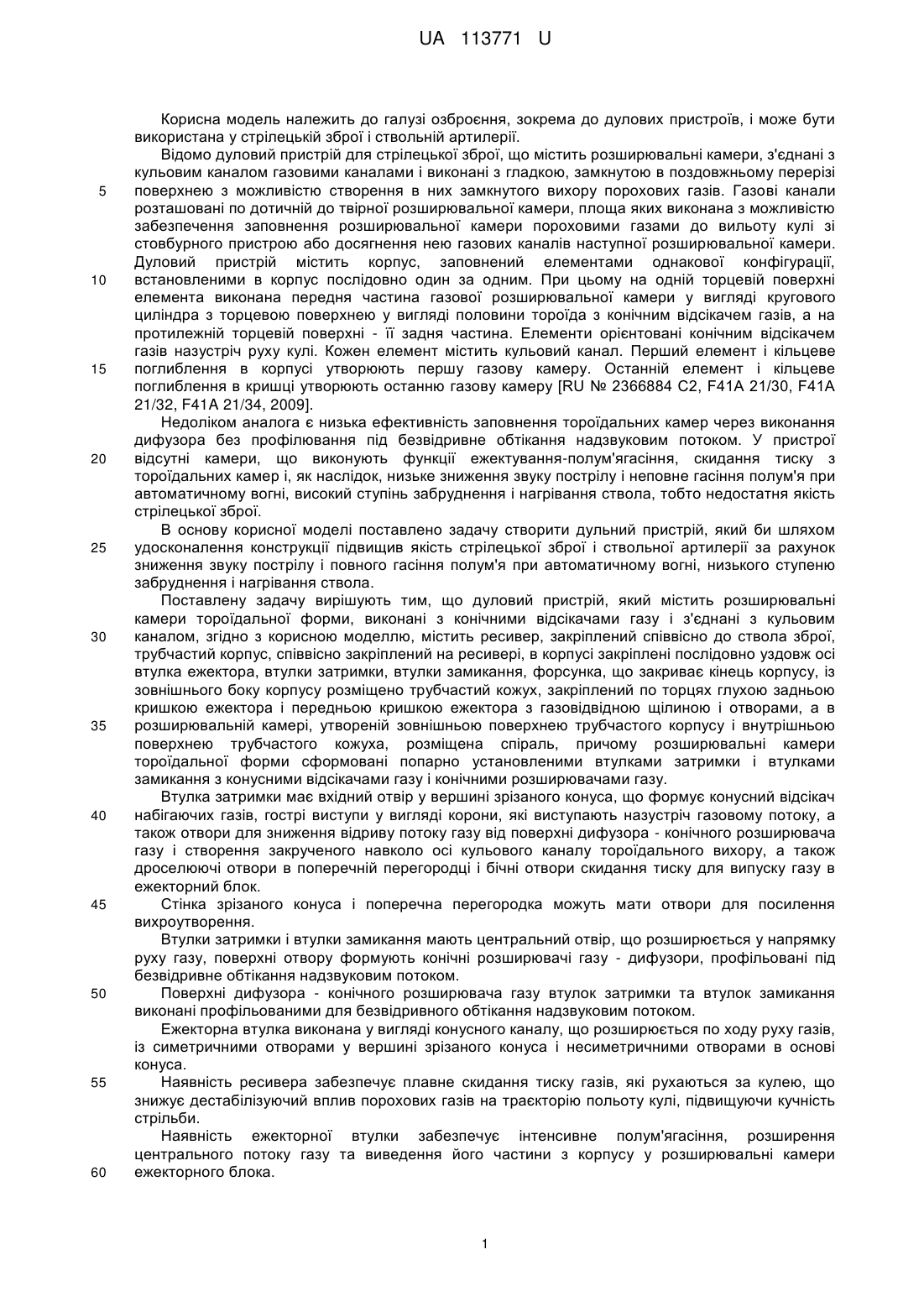

Реферат: Дуловий пристрій містить розширювальні камери тороїдальної форми, виконані з конічними відсікачами газу і з'єднані з кульовим каналом. Містить ресивер, закріплений співвісно до ствола зброї, трубчастий корпус, співвісно закріплений на ресивері, в корпусі закріплені послідовно уздовж осі втулка ежектора, втулки затримки, втулки замикання, форсунка, що закриває кінець корпусу, із зовнішнього боку корпусу розміщено трубчастий кожух, закріплений по торцях глухою задньою кришкою ежектора і передньою кришкою ежектора з газовідвідною щілиною і отворами, а в розширювальній камері, утвореній зовнішньою поверхнею трубчастого корпусу і внутрішньою поверхнею трубчастого кожуха, розміщена спіраль, причому розширювальні камери тороїдальної форми сформовані попарно установленими втулками затримки і втулками замикання з конусними відсікачами газу і конічними розширювачами газу. UA 113771 U (12) UA 113771 U UA 113771 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до дулових пристроїв, і може бути використана у стрілецькій зброї і ствольній артилерії. Відомо дуловий пристрій для стрілецької зброї, що містить розширювальні камери, з'єднані з кульовим каналом газовими каналами і виконані з гладкою, замкнутою в поздовжньому перерізі поверхнею з можливістю створення в них замкнутого вихору порохових газів. Газові канали розташовані по дотичній до твірної розширювальної камери, площа яких виконана з можливістю забезпечення заповнення розширювальної камери пороховими газами до вильоту кулі зі стовбурного пристрою або досягнення нею газових каналів наступної розширювальної камери. Дуловий пристрій містить корпус, заповнений елементами однакової конфігурації, встановленими в корпус послідовно один за одним. При цьому на одній торцевій поверхні елемента виконана передня частина газової розширювальної камери у вигляді кругового циліндра з торцевою поверхнею у вигляді половини тороїда з конічним відсікачем газів, а на протилежній торцевій поверхні - її задня частина. Елементи орієнтовані конічним відсікачем газів назустріч руху кулі. Кожен елемент містить кульовий канал. Перший елемент і кільцеве поглиблення в корпусі утворюють першу газову камеру. Останній елемент і кільцеве поглиблення в кришці утворюють останню газову камеру [RU № 2366884 С2, F41A 21/30, F41A 21/32, F41A 21/34, 2009]. Недоліком аналога є низька ефективність заповнення тороїдальних камер через виконання дифузора без профілювання під безвідривне обтікання надзвуковим потоком. У пристрої відсутні камери, що виконують функції ежектування-полум'ягасіння, скидання тиску з тороїдальних камер і, як наслідок, низьке зниження звуку пострілу і неповне гасіння полум'я при автоматичному вогні, високий ступінь забруднення і нагрівання ствола, тобто недостатня якість стрілецької зброї. В основу корисної моделі поставлено задачу створити дульний пристрій, який би шляхом удосконалення конструкції підвищив якість стрілецької зброї і ствольної артилерії за рахунок зниження звуку пострілу і повного гасіння полум'я при автоматичному вогні, низького ступеню забруднення і нагрівання ствола. Поставлену задачу вирішують тим, що дуловий пристрій, який містить розширювальні камери тороїдальної форми, виконані з конічними відсікачами газу і з'єднані з кульовим каналом, згідно з корисною моделлю, містить ресивер, закріплений співвісно до ствола зброї, трубчастий корпус, співвісно закріплений на ресивері, в корпусі закріплені послідовно уздовж осі втулка ежектора, втулки затримки, втулки замикання, форсунка, що закриває кінець корпусу, із зовнішнього боку корпусу розміщено трубчастий кожух, закріплений по торцях глухою задньою кришкою ежектора і передньою кришкою ежектора з газовідвідною щілиною і отворами, а в розширювальній камері, утвореній зовнішньою поверхнею трубчастого корпусу і внутрішньою поверхнею трубчастого кожуха, розміщена спіраль, причому розширювальні камери тороїдальної форми сформовані попарно установленими втулками затримки і втулками замикання з конусними відсікачами газу і конічними розширювачами газу. Втулка затримки має вхідний отвір у вершині зрізаного конуса, що формує конусний відсікач набігаючих газів, гострі виступи у вигляді корони, які виступають назустріч газовому потоку, а також отвори для зниження відриву потоку газу від поверхні дифузора - конічного розширювача газу і створення закрученого навколо осі кульового каналу тороїдального вихору, а також дроселюючі отвори в поперечній перегородці і бічні отвори скидання тиску для випуску газу в ежекторний блок. Стінка зрізаного конуса і поперечна перегородка можуть мати отвори для посилення вихроутворення. Втулки затримки і втулки замикання мають центральний отвір, що розширюється у напрямку руху газу, поверхні отвору формують конічні розширювачі газу - дифузори, профільовані під безвідривне обтікання надзвуковим потоком. Поверхні дифузора - конічного розширювача газу втулок затримки та втулок замикання виконані профільованими для безвідривного обтікання надзвуковим потоком. Ежекторна втулка виконана у вигляді конусного каналу, що розширюється по ходу руху газів, із симетричними отворами у вершині зрізаного конуса і несиметричними отворами в основі конуса. Наявність ресивера забезпечує плавне скидання тиску газів, які рухаються за кулею, що знижує дестабілізуючий вплив порохових газів на траєкторію польоту кулі, підвищуючи кучність стрільби. Наявність ежекторної втулки забезпечує інтенсивне полум'ягасіння, розширення центрального потоку газу та виведення його частини з корпусу у розширювальні камери ежекторного блока. 1 UA 113771 U 5 10 15 20 25 30 35 40 45 50 55 60 Наявність втулок затримки забезпечує інтенсивне розширення центрального потоку газу та виведення значної його частини з корпусу у розширювальні камери ежекторного блока. Наявність втулок замикання забезпечує ефективне блокування газового потоку і заповнення розширювальних камер ежекторного блока, зменшуючи швидкість та кількість газу, що виходить за кулею крізь форсунку. Наявність форсунки загостреної форми з отворами скидання тиску, що формують газові струмені, спрямовані уздовж каналу руху кулі, знижує перепад тиску на виході з пристрою між зовнішньою атмосферою і надзвуковий струменем газів, що рухаються за кулею, виключаючи утворення інтенсивної ударної хвилі. Дульний пристрій, що заявляється, повністю гасить порохові гази і усуває дульне полум'я, значно знижує звук, знижує енергію віддачі, підвищуючи якість стрілецької зброї і ствольної артилерії. Корисна модель пояснюється кресленнями: на Фіг. 1 зображено дульний пристрій ХОРТ; на Фіг. 2 - втулка затримки, вигляд збоку; на Фіг. 3 - втулка затримки, вигляд спереду. Дуловий пристрій ХОРТ складається з ресивера 1, що кріпиться співвісно до ствола зброї, трубчастого корпусу 2, співвісно закріпленого на ресивері 1. У трубчастому корпусі 2 закріплені послідовно уздовж осі ежекторна 3 втулка (виконана у вигляді конусного каналу, що розширюється по напрямку руху газів, із симетричними отворами у вершині зрізаного конуса і несиметричними отворами в основі конуса), втулки 4 затримки, втулки 5 замикання (кожна втулка замикання є поперечної тонкою перегородкою з конічною трубкою в центрі, з виступаючою вершиною зрізаного конуса перед перегородкою і виступаючою основою конуса за перегородкою), форсунка 6, що закриває кінець корпусу 2, трубчастий кожух 7, закріплений по торцях корпусу 2 глухою задньої 8 кришкою ежектора і передньою 9 кришкою ежектора з газовідвідною щілиною і отворами. Дульний пристрій містить розширювальні камери 10 тороїдадьної форми, що з'єднані між собою дроселюючими отворами 11 і з кульовим каналом. Розширювальні камери 10 тороїдальної форми сформовані попарно установленими втулками 4 затримки і втулками 5 замикання з конусними відсікачами 12 газу і конічними розширювачами 13 газу. У розширювальній камері 14, утвореній зовнішньою поверхнею трубчастого корпусу 2 і внутрішньою поверхнею трубчастого кожуха 7, розміщена спіраль 15, причому розширювальна камера 14 розділена на дві частини дроселюючою 16 втулкою. Втулка 4 затримки має вхідний отвір 17 у вершині зрізаного конуса, що формує конусний відсікач 12 набігаючих газів, гострі виступи 18 у вигляді корони, які виступають назустріч газовому потоку, а також отвори 19 для зниження відриву потоку газу від поверхні дифузора конічного розширювача 13 газу і створення закрученого навколо осі кульового каналу тороїдального вихору, а також дроселюючі 11 отвори в поперечній перегородці 20 і бічні 21 отвори скидання тиску, які випускають газ в ежекторний блок. Розширювальні камери формують три функціональних блоки. 1. Блок стабілізації та інтегрування зі стволом, сформованим поверхнями ресивера 1, що формують кульовий канал, який поступово звужується, має бічні симетричні газовідвідні отвори і виконує функцію скидання тиску ударних хвиль порохових газів зі ствола через бічні канали, відведення з кульового каналу турбулентного пристінного шару, що забезпечує стабілізацію потоку порохових газів, які штовхають кулю, їх прискорення разом з кулею, що рухається без опору тертя об стінки і надрізу ствола. 2. Ежекторний блок, сформований концентричними конусними поверхнями ресивера 1, ежекторної 3 втулки, трубчастого корпусу 2, трубчастого кожуха 7 і спіраллю 15, що виконує функцію зниження тиску порохових газів, які рухаються в кульовому каналі, відведення газів з розширювальних камер ресивера 1 і блока затримки газів, що здійснюється за рахунок інтенсивного охолодження порохових газів при відцентровому прискоренні руху газів і перериванні процесу горіння. Ежекторна 3 втулка сприяє ефективному розширенню і охолодженню газового потоку в ділянці кульового каналу із формуванням концентричного вихору біля основи конуса ежекторної 3 втулки, спрямованого уздовж стінок корпуса. Спіраль 15 забезпечує інтенсивний впорядковано-вихровий рух газів по гвинтових каналах, створюючи розрядження навколо трубчастого корпусу 2 за рахунок відцентрового руху і забезпечуючи вихід газів з ежекторного блока і блока затримки газів. 3. Блок затримки газів, що містить розширювальні камери 6 тороїдальної форми, сформовані попарно установленими втулками 4 затримки і втулками 5 замикання з конусними 2 UA 113771 U 5 10 15 20 25 30 35 40 45 50 55 60 відсікачами 12 газу і конічними розширювачами 13 газу, які забезпечують ефективне заповнення порожнин камер газом, що рухаються по кульовому каналу, його тривале утримання за рахунок інерції руху газу в тороїдальному вихорі і вивід цього газу в розширювальну 14 камеру ежекторного блока. Втулки 4 затримки є поперечними перегородками з дифузором (каналом, що розширюється) в центрі у вигляді зрізаного конуса, вершина якого виступає перед перегородкою і формує зовнішньою поверхнею - відсікач 12 набігаючих газів і виступає основою конуса за перегородку, формуючи зовнішньою поверхнею порожнину в формі тора навколо центрального газового каналу. Втулка 4 затримки (Фіг. 2, Фіг. 3) має вхідний отвір 17 у вершині зрізаного конуса, що формує конусний відсікач 12 набігаючих газів і може мати гострі виступи 18 у вигляді корони, які виступають назустріч газовому потоку, а також отвори 19 для зниження відриву потоку газу від поверхні дифузора - конічного розширювача 13 газу і створення закрученого навколо осі кульового каналу тороїдального вихору. Втулка 4 затримки має дроселюючі 11 отвори в поперечній перегородці 20 і бічні 21 отвори скидання тиску, які випускають газ в ежекторний блок. Втулка 5 замикання виконана аналогічно втулкам 4 затримки, але без дроселюючих 11 отворів у поперечній перегородці 20 і без бічних 21 отворів скидання тиску. Попарне розташування втулок 5 замикання формує тороїдальні порожнини газодинамічного затвора - газ, що їх заповнив, після втрати швидкості обертання в тороїдальному вихорі під високим тиском виходить назустріч потоку газів, що рухаються з кульового каналу слідом за кулею, гальмує його і видавлює в ежекторний блок. Вихід порохових газів в атмосферу з блока затримки газів уздовж кульового каналу здійснюється через форсунку 6, призначену для зниження інтенсивності звукового удару. Ефект досягається за рахунок відбору тиску від центрального струменя газу і формування кількох тонких струменів, що виходять в атмосферу навколо центрального струменя, а також витягнутої вперед гострої форми форсунки 6, що створює плавне ежектуюче підтягування атмосферного газу до виходу центрального струменя, створюючи рух атмосферного газу паралельно струменю з кульового каналу, знижуючи перепад швидкості і тиску порохових і атмосферних газів, і тим самим, знижуючи інтенсивність утворення ударної звукової хвилі на виході з глушника. Вихід порохових газів в атмосферу з ежекторного блока здійснюється через передню 9 кришку ежектора, через плоско-кільцеву щілину та отвори, формуючи струменевий потік і посилюючи дію форсунки 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дуловий пристрій, що містить розширювальні камери тороїдальної форми, виконані з конічними відсікачами газу і з'єднані з кульовим каналом, який відрізняється тим, що містить ресивер, закріплений співвісно до ствола зброї, трубчастий корпус, співвісно закріплений на ресивері, в корпусі закріплені послідовно уздовж осі втулка ежектора, втулки затримки, втулки замикання, форсунка, що закриває кінець корпусу, із зовнішнього боку корпусу розміщено трубчастий кожух, закріплений по торцях глухою задньою кришкою ежектора і передньою кришкою ежектора з газовідвідною щілиною і отворами, а в розширювальній камері, утвореній зовнішньою поверхнею трубчастого корпусу і внутрішньою поверхнею трубчастого кожуха, розміщена спіраль, причому розширювальні камери тороїдальної форми сформовані попарно установленими втулками затримки і втулками замикання з конусними відсікачами газу і конічними розширювачами газу. 2. Дуловий пристрій за п. 1, який відрізняється тим, що втулка затримки має вхідний отвір у вершині зрізаного конуса, що формує конусний відсікач набігаючих газів, гострі виступи у вигляді корони, які виступають назустріч газовому потоку, а також отвори для зниження відриву потоку газу від поверхні дифузора - конічного розширювача газу і створення закрученого навколо осі кульового каналу тороїдального вихору, а також дроселюючі отвори в поперечній перегородці і бічні отвори скидання тиску для випуску газу в ежекторний блок. 3. Дуловий пристрій за п. 2, який відрізняється тим, що стінка зрізаного конуса і поперечна перегородка мають отвори для посилення вихороутворення. 4. Дуловий пристрій за п. 1, який відрізняється тим, що ежекторна втулка виконана у вигляді конусного каналу, що розширюється по ходу руху газів, із симетричними отворами у вершині зрізаного конуса і несиметричними отворами в основі конуса. 5. Дуловий пристрій за п. 1, який відрізняється тим, що втулки затримки і втулки замикання мають центральний отвір, що розширюється у напрямку руху газу, поверхні отвору формують 3 UA 113771 U 5 конічні розширювачі газу - дифузори, профільовані під безвідривне обтікання надзвуковим потоком. 6. Дуловий пристрій за п. 1, який відрізняється тим, що поверхні дифузора - конічного розширювача газу втулок затримки та втулок замикання виконані профільованими для безвідривного обтікання надзвуковим потоком. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
