Глушник звуку пострілу, дуловий або ствольний

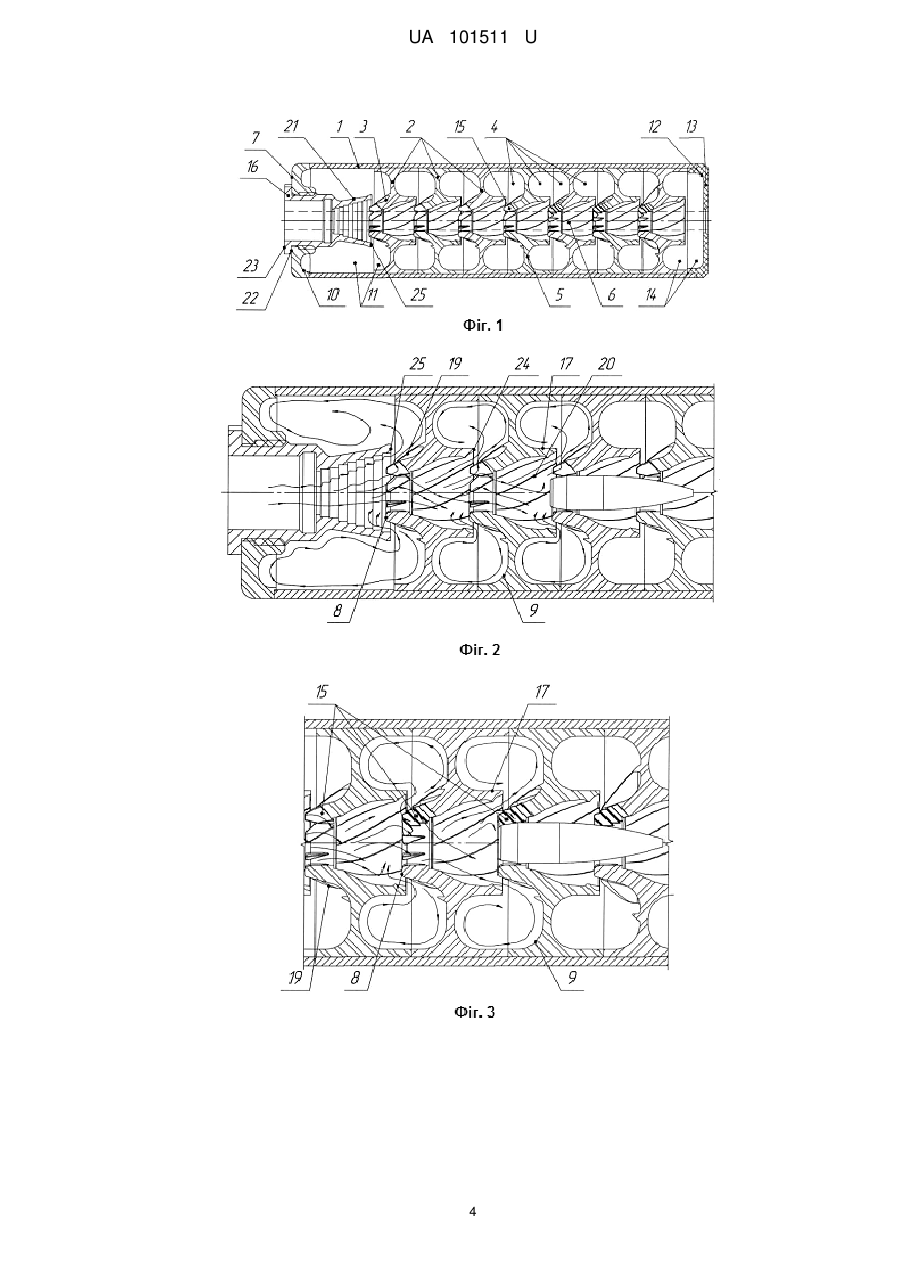

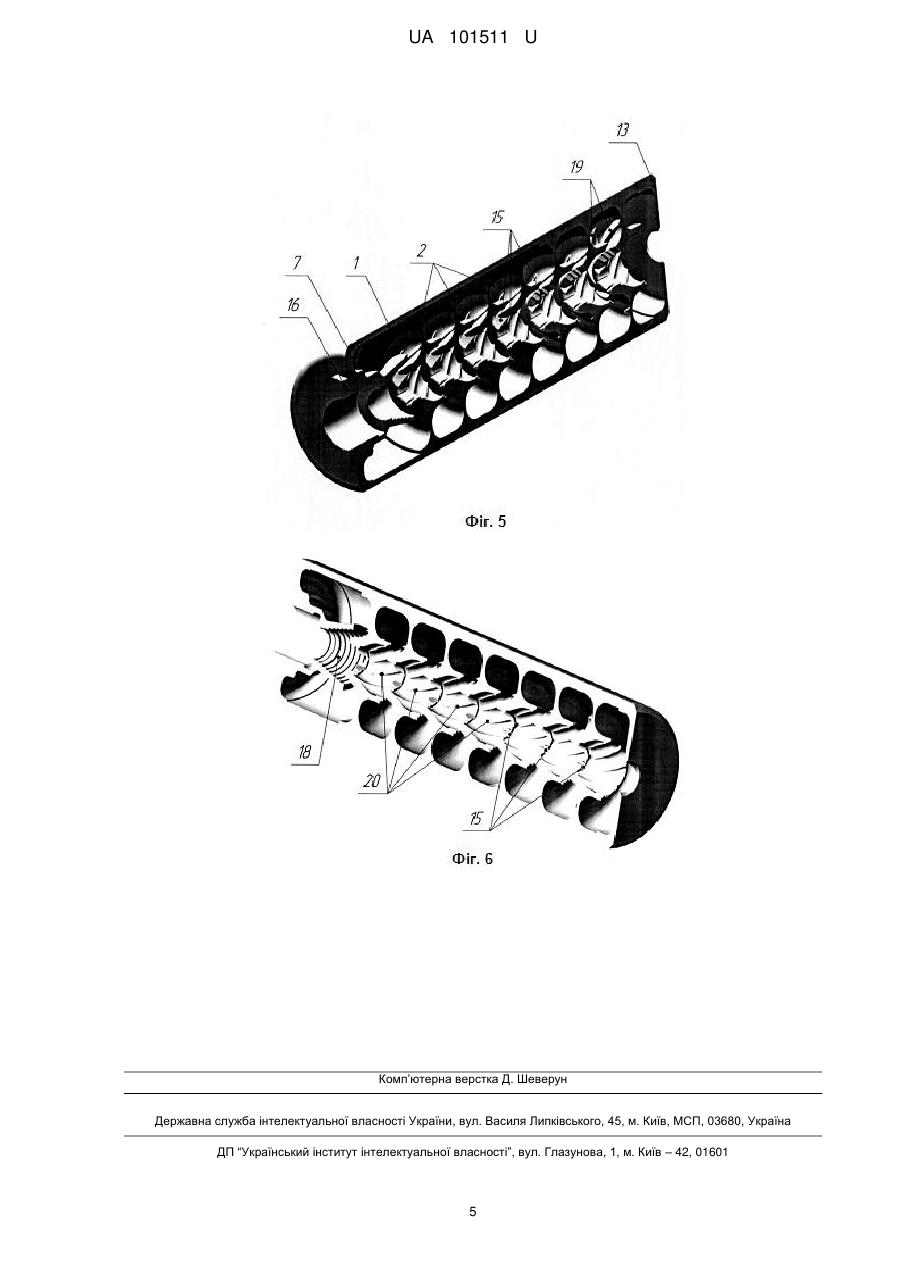

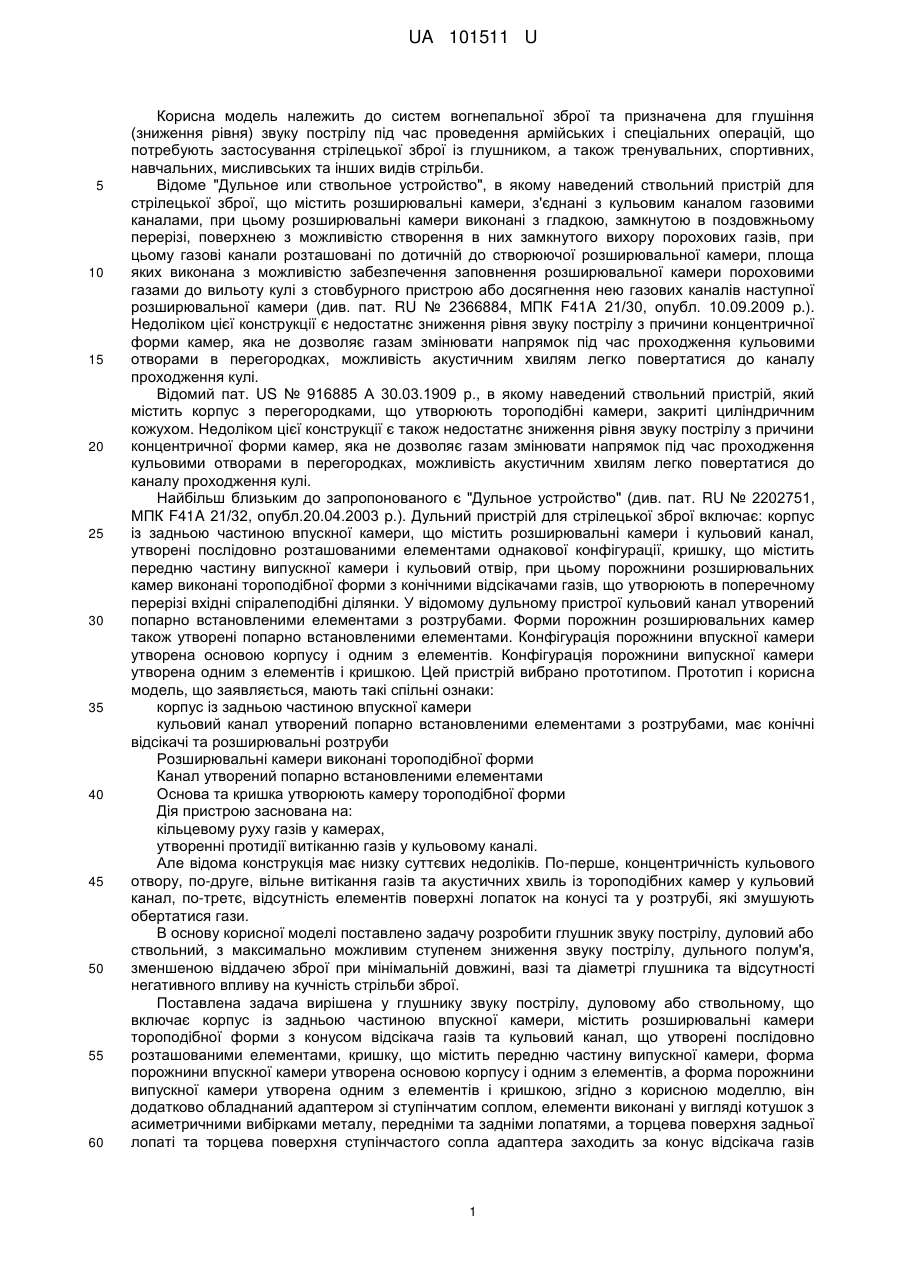

Реферат: Глушник звуку пострілу, дуловий або ствольний, включає корпус із задньою частиною впускної камери, містить розширювальні камери тороподібної форми з конусом відсікача газів та кульовий канал, що утворені послідовно розташованими елементами, кришку, що містить передню частину випускної камери, форма порожнини впускної камери утворена основою корпусу і одним з елементів, а форма порожнини випускної камери утворена одним з елементів і кришкою, який додатково обладнаний адаптером зі ступінчатим соплом, елементи виконані у вигляді котушок з асиметричними вибірками металу, передніми та задніми лопатями, а торцева поверхня задньої лопаті та торцева поверхня ступінчастого сопла адаптера заходить за конус відсікача газів наступної котушки, утворюючи тороподібні камери, при цьому частина впускної камери виконана за допомогою різьбової пробки UA 101511 U (54) ГЛУШНИК ЗВУКУ ПОСТРІЛУ, ДУЛОВИЙ АБО СТВОЛЬНИЙ UA 101511 U UA 101511 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем вогнепальної зброї та призначена для глушіння (зниження рівня) звуку пострілу під час проведення армійських і спеціальних операцій, що потребують застосування стрілецької зброї із глушником, а також тренувальних, спортивних, навчальних, мисливських та інших видів стрільби. Відоме "Дульное или ствольное устройство", в якому наведений ствольний пристрій для стрілецької зброї, що містить розширювальні камери, з'єднані з кульовим каналом газовими каналами, при цьому розширювальні камери виконані з гладкою, замкнутою в поздовжньому перерізі, поверхнею з можливістю створення в них замкнутого вихору порохових газів, при цьому газові канали розташовані по дотичній до створюючої розширювальної камери, площа яких виконана з можливістю забезпечення заповнення розширювальної камери пороховими газами до вильоту кулі з стовбурного пристрою або досягнення нею газових каналів наступної розширювальної камери (див. пат. RU № 2366884, МПК F41A 21/30, опубл. 10.09.2009 p.). Недоліком цієї конструкції є недостатнє зниження рівня звуку пострілу з причини концентричної форми камер, яка не дозволяє газам змінювати напрямок під час проходження кульовими отворами в перегородках, можливість акустичним хвилям легко повертатися до каналу проходження кулі. Відомий пат. US № 916885 А 30.03.1909 р., в якому наведений ствольний пристрій, який містить корпус з перегородками, що утворюють тороподібні камери, закриті циліндричним кожухом. Недоліком цієї конструкції є також недостатнє зниження рівня звуку пострілу з причини концентричної форми камер, яка не дозволяє газам змінювати напрямок під час проходження кульовими отворами в перегородках, можливість акустичним хвилям легко повертатися до каналу проходження кулі. Найбільш близьким до запропонованого є "Дульное устройство" (див. пат. RU № 2202751, МПК F41A 21/32, опубл.20.04.2003 p.). Дульний пристрій для стрілецької зброї включає: корпус із задньою частиною впускної камери, що містить розширювальні камери і кульовий канал, утворені послідовно розташованими елементами однакової конфігурації, кришку, що містить передню частину випускної камери і кульовий отвір, при цьому порожнини розширювальних камер виконані тороподібної форми з конічними відсікачами газів, що утворюють в поперечному перерізі вхідні спіралеподібні ділянки. У відомому дульному пристрої кульовий канал утворений попарно встановленими елементами з розтрубами. Форми порожнин розширювальних камер також утворені попарно встановленими елементами. Конфігурація порожнини впускної камери утворена основою корпусу і одним з елементів. Конфігурація порожнини випускної камери утворена одним з елементів і кришкою. Цей пристрій вибрано прототипом. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: корпус із задньою частиною впускної камери кульовий канал утворений попарно встановленими елементами з розтрубами, має конічні відсікачі та розширювальні розтруби Розширювальні камери виконані тороподібної форми Канал утворений попарно встановленими елементами Основа та кришка утворюють камеру тороподібної форми Дія пристрою заснована на: кільцевому руху газів у камерах, утворенні протидії витіканню газів у кульовому каналі. Але відома конструкція має низку суттєвих недоліків. По-перше, концентричність кульового отвору, по-друге, вільне витікання газів та акустичних хвиль із тороподібних камер у кульовий канал, по-третє, відсутність елементів поверхні лопаток на конусі та у розтрубі, які змушують обертатися гази. В основу корисної моделі поставлено задачу розробити глушник звуку пострілу, дуловий або ствольний, з максимально можливим ступенем зниження звуку пострілу, дульного полум'я, зменшеною віддачею зброї при мінімальній довжині, вазі та діаметрі глушника та відсутності негативного впливу на кучність стрільби зброї. Поставлена задача вирішена у глушнику звуку пострілу, дуловому або ствольному, що включає корпус із задньою частиною впускної камери, містить розширювальні камери тороподібної форми з конусом відсікача газів та кульовий канал, що утворені послідовно розташованими елементами, кришку, що містить передню частину випускної камери, форма порожнини впускної камери утворена основою корпусу і одним з елементів, а форма порожнини випускної камери утворена одним з елементів і кришкою, згідно з корисною моделлю, він додатково обладнаний адаптером зі ступінчатим соплом, елементи виконані у вигляді котушок з асиметричними вибірками металу, передніми та задніми лопатями, а торцева поверхня задньої лопаті та торцева поверхня ступінчастого сопла адаптера заходить за конус відсікача газів 1 UA 101511 U 5 10 15 20 25 30 35 40 45 50 55 60 наступної котушки, утворюючи тороподібні камери, при цьому частина впускної камери виконана за допомогою різьбової пробки. Новим у корисній моделі, що заявляється, є те, що глушник звуку пострілу, дуловий або ствольний пристрій додатково обладнаний адаптером зі ступінчатим соплом, елементи виконані у вигляді котушок з асиметричними вибірками металу, передніми та задніми лопатями, а торцева поверхня задньої лопаті та торцева поверхня ступінчастого сопла адаптера заходить за конус відсікача газів наступної котушки, утворюючи тороподібні камери, при цьому частина впускної камери виконана за допомогою різьбової пробки. Глушник звуку пострілу, дуловий або ствольний пристрій представляє собою цільну конструкцію з елементами різьбового з'єднання, що включає в себе наступні складові: 1 - корпус, 2 - котушка, 3 - передня поверхня котушки, 4 - тороподібна розширювальна камера, 5 - задня частина котушки, що формує розширювальну камеру, 6 - кульовий канал, 7 - різьбова пробка, 8 - конус відсікача газів, 9 - тороподібна поверхня розширювальної камери, 10 - кільцеве поглиблення в різьбовій пробці, 11 - тороподібна камера впускання газів, 12 - кільцеве поглиблення в кришці, 13 - кришка, 14 - тороподібна камера випускання газів, 15 - поверхня асиметричної вибірки металу в котушці, 16 - адаптер, 17 - вихідна ділянка задньої частини котушки, 18 - ступінчате сопло адаптера, 19 - передні лопаті на котушці, 20 - задні лопаті на котушці, 21 - конусоподібна поверхня адаптера, 22 - внутрішній торець адаптера, 23 - зовнішній торець адаптера 24 - торцева поверхня задньої лопаті 25 - торцева поверхня ступінчастого сопла адаптера (див. фіг. 1). У корпусі 1 послідовно розташовані котушки 2. Адаптер 16 внутрішнім торцем 22 стикується зі стволом зброї, а зовнішнім торцем 23 - з різьбовою пробкою 7. Глушник конусоподібною поверхнею адаптера 21, катушкою 2 утворює тороподібну камеру впускання газів 11. Котушки 2, стикуючись попарно, утворюють проміжні тороподібні розширювальні камери 4. Крайня котушка 2 разом з кришкою 13 утворює тороподібну камеру випускання газів 14 (див. фіг. 1, 2, 3). Перша котушка 2, обладнана передніми лопатями 19, розташована у корпусі 1 таким чином, що заходить за торцеву поверхню ступінчатого сопла адаптера 25, утворюючи лабіринтну ділянку для витоку газів. Котушки 2 обладнані передніми лопатями 19 та задніми лопатями 20. Послідовне розташування котушок 2 у корпусі 1 виконане таким чином, що конус відсікача газів 8 заходить за торцеву поверхню задньої лопаті 24 попередньої котушки 2, утворюючи лабіринтну ділянку для витоку газів. Усі котушки 2 виконані з асиметричними вибірками металу різних конфігурацій 15 (див. фіг. 4 а, б, в, г). Матеріалом корпуса глушника, адаптера, кришки, різьбової пробки є титан, двох перших котушок є титан або нержавіюча сталь, інші котушки виконані з дюралюмінію та захищені від корозії покриттям з нітриду титану. Глушник працює таким чином: Під час пострілу гази рухаються слідом за кулею по кульовому каналу 6 і потрапляють до тороподібних розширювальних камер 4, 11, 14, частина газів розширюється у конусах відсікачів газів 8. Частина газів відбивається від поверхонь асиметричних вибірок металу 15 та тисне поперек струменя газів у кульовому каналі 6, змушуючи гази рухатися з кульового каналу 6 до тороподібних камер 4, 14. На шляху до тороподібних розширювальних камер 4 ударні хвилі стикаються з поверхнею передніх лопатей 19, яка створює багато зон відбиття ударних хвиль. Ці хвилі потрапляють разом з газами у тороподібні розширювальні камери 4, багато разів відбиваються, та, не маючи прямого виходу до кульового каналу 6, затухають. Гази на шляху до тороподібних камер 4 2 UA 101511 U 5 10 15 20 25 30 35 направляються з задніх лопатей на котушці 20 та потрапляють до передніх лопатей на котушці 19, змінюючи свій рух на обертальний та по дотичній до кульового каналу. Це змушує їх, огинаючи радіуси поверхонь 3, 5, 9, 10, 12 тороподібних розширювальних камер 4, утворювати тор з газів та обертати тор газів навколо осі кульового каналу, утворюючи спіральний тор оберту. Коли тиск у кульовому каналі падає, гази спочатку мають припинити обертальний рух, далі рухатись у протилежному напрямку з тороподібних камер 4,11,14 знову протискаючись крізь передні лопаті на котушці 19 та стикаються з задніми лопатями на котушці 20, потрапляють у кульовий канал 6 та ступінчате сопло адаптера 18. Тут вони знову концентруються та створюють протитиск та несиметричне обертальне навантаження для газів, що рухаються в кульовому каналі 6, змушують їх зупинятися. Таким чином час витоку газів значно збільшується, ударні хвилі у більшій своїй частині не мають вільного сполучення за межами корпусу 1. При цьому швидкість потоку газів значно уповільнюється, досягаючи дозвукової швидкості. Потік газів потрапляє до тороподібних камер 4, 11,14, та, рухаючись у зворотному напрямку, багато разів відхиляючись та стикаючись, поступово зменшується від камери до камери. Таким чином зменшується час і сила дії газів на дно кулі, що добре відображається на кучності стрільби зі зброї. Зменшення віддачі досягається за рахунок імпульсу молекул газу, який ударяється в передні лопаті котушек 19. Усунення дульного полум'я відбувається за рахунок того, що порохові частинки догорають в середині тороподібних розширювальних камер 4,11,14 під час обертання газів, та струменем, відбитим від поверхонь асиметричних вибірок металу 15, гази потрапляють з кульового каналу 6 до тороподібних розширювальних камер 4,14. Зниження рівня звуку пострілу досягається завдяки зниженню швидкості потоку до дозвукової за рахунок перетворення кінетичної енергії в потенційну та теплову. Зменшення ваги глушника досягається за рахунок використання титану та алюмінію в такій комбінації, яка дозволяє не збільшувати суттєво вартість виробу, зберігаючи важливі експлуатаційні характеристики, міцність та корозійну стійкість. Зменшення габаритів глушника досягається за рахунок примусового відхилення струменя газів у тороподібні розширювальні камери 4,14 за допомогою асиметричних вибірок металу в конусах та лопаток. Таким чином, запропонований пристрій надає можливість отримати наступний технічний результат: знизити швидкість витоку газів та, відповідно, звуковий тиск, рівень звуку, зменшити енергію віддачі, поліпшити кучність стрілянини, усунути дульне полум'я, зменшити вагу, габаритні розміри та вартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Глушник звуку пострілу, дуловий або ствольний, що включає корпус із задньою частиною впускної камери, містить розширювальні камери тороподібної форми з конусом відсікача газів та кульовий канал, що утворені послідовно розташованими елементами, кришку, що містить передню частину випускної камери, форма порожнини впускної камери утворена основою корпусу і одним з елементів, а форма порожнини випускної камери утворена одним з елементів і кришкою, який відрізняється тим, що додатково обладнаний адаптером зі ступінчатим соплом, елементи виконані у вигляді котушок з асиметричними вибірками металу, передніми та задніми лопатями, а торцева поверхня задньої лопаті та торцева поверхня ступінчастого сопла адаптера заходить за конус відсікача газів наступної котушки, утворюючи тороподібні камери, при цьому частина впускної камери виконана за допомогою різьбової пробки 3 UA 101511 U 4 UA 101511 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
