Універсальна упаковка “уні-пак”

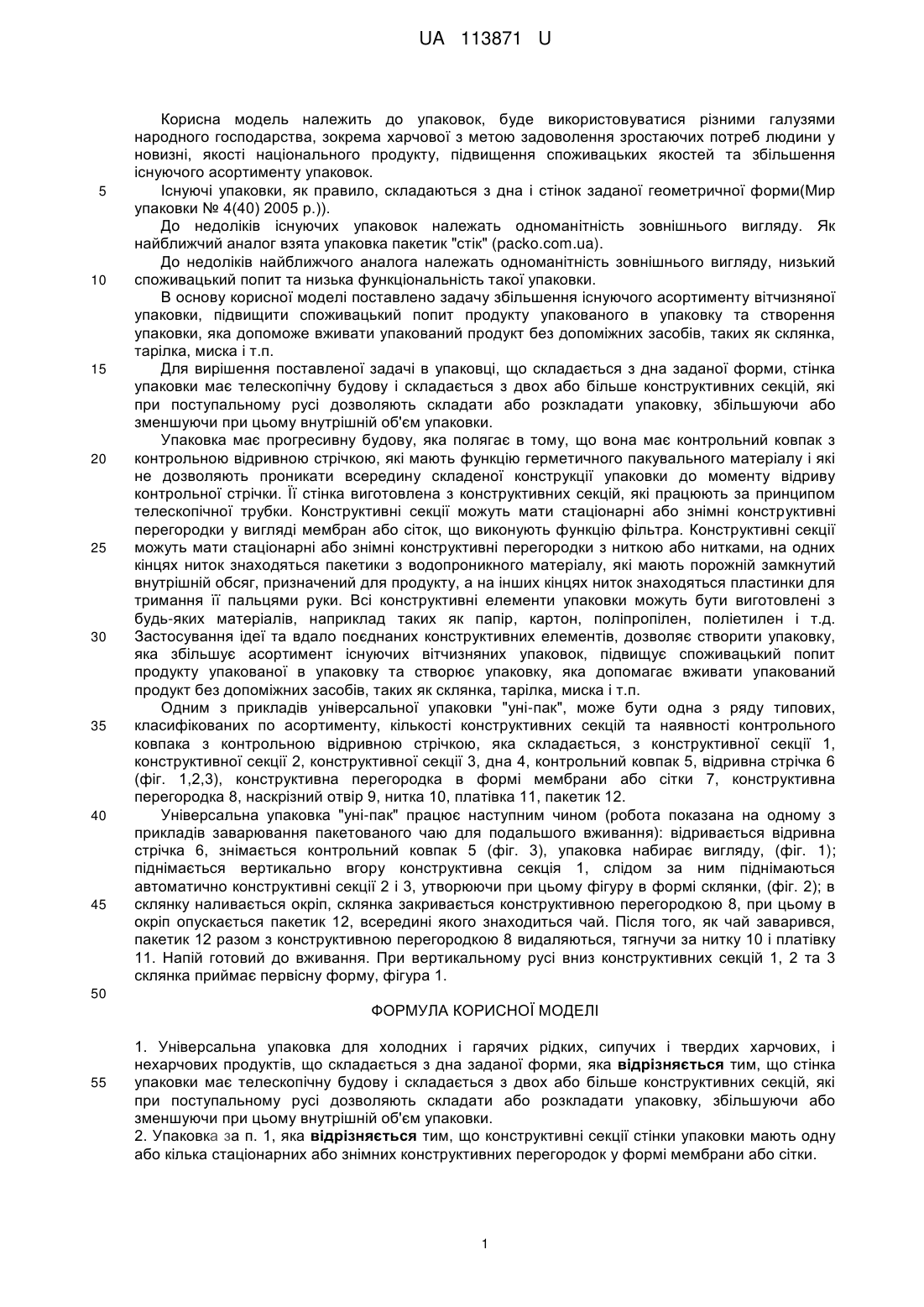

Реферат: Універсальна упаковка для холодних і гарячих рідких, сипучих і твердих харчових і нехарчових продуктів, складається з дна заданої форми. Стінка упаковки має телескопічну будову і складається з двох або більше конструктивних секцій, які при поступальному русі дозволяють складати або розкладати упаковку, збільшуючи або зменшуючи при цьому внутрішній об'єм упаковки. UA 113871 U (54) УНІВЕРСАЛЬНА УПАКОВКА "УНІ-ПАК" UA 113871 U UA 113871 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до упаковок, буде використовуватися різними галузями народного господарства, зокрема харчової з метою задоволення зростаючих потреб людини у новизні, якості національного продукту, підвищення споживацьких якостей та збільшення існуючого асортименту упаковок. Існуючі упаковки, як правило, складаються з дна і стінок заданої геометричної форми(Мир упаковки № 4(40) 2005 р.)). До недоліків існуючих упаковок належать одноманітність зовнішнього вигляду. Як найближчий аналог взята упаковка пакетик "стік" (packo.сom.ua). До недоліків найближчого аналога належать одноманітність зовнішнього вигляду, низький споживацький попит та низька функціональність такої упаковки. В основу корисної моделі поставлено задачу збільшення існуючого асортименту вітчизняної упаковки, підвищити споживацький попит продукту упакованого в упаковку та створення упаковки, яка допоможе вживати упакований продукт без допоміжних засобів, таких як склянка, тарілка, миска і т.п. Для вирішення поставленої задачі в упаковці, що складається з дна заданої форми, стінка упаковки має телескопічну будову і складається з двох або більше конструктивних секцій, які при поступальному русі дозволяють складати або розкладати упаковку, збільшуючи або зменшуючи при цьому внутрішній об'єм упаковки. Упаковка має прогресивну будову, яка полягає в тому, що вона має контрольний ковпак з контрольною відривною стрічкою, які мають функцію герметичного пакувального матеріалу і які не дозволяють проникати всередину складеної конструкції упаковки до моменту відриву контрольної стрічки. Її стінка виготовлена з конструктивних секцій, які працюють за принципом телескопічної трубки. Конструктивні секції можуть мати стаціонарні або знімні конструктивні перегородки у вигляді мембран або сіток, що виконують функцію фільтра. Конструктивні секції можуть мати стаціонарні або знімні конструктивні перегородки з ниткою або нитками, на одних кінцях ниток знаходяться пакетики з водопроникного матеріалу, які мають порожній замкнутий внутрішній обсяг, призначений для продукту, а на інших кінцях ниток знаходяться пластинки для тримання її пальцями руки. Всі конструктивні елементи упаковки можуть бути виготовлені з будь-яких матеріалів, наприклад таких як папір, картон, поліпропілен, поліетилен і т.д. Застосування ідеї та вдало поєднаних конструктивних елементів, дозволяє створити упаковку, яка збільшує асортимент існуючих вітчизняних упаковок, підвищує споживацький попит продукту упакованої в упаковку та створює упаковку, яка допомагає вживати упакований продукт без допоміжних засобів, таких як склянка, тарілка, миска і т.п. Одним з прикладів універсальної упаковки "уні-пак", може бути одна з ряду типових, класифікованих по асортименту, кількості конструктивних секцій та наявності контрольного ковпака з контрольною відривною стрічкою, яка складається, з конструктивної секції 1, конструктивної секції 2, конструктивної секції 3, дна 4, контрольний ковпак 5, відривна стрічка 6 (фіг. 1,2,3), конструктивна перегородка в формі мембрани або сітки 7, конструктивна перегородка 8, наскрізний отвір 9, нитка 10, платівка 11, пакетик 12. Універсальна упаковка "уні-пак" працює наступним чином (робота показана на одному з прикладів заварювання пакетованого чаю для подальшого вживання): відривається відривна стрічка 6, знімається контрольний ковпак 5 (фіг. 3), упаковка набирає вигляду, (фіг. 1); піднімається вертикально вгору конструктивна секція 1, слідом за ним піднімаються автоматично конструктивні секції 2 і 3, утворюючи при цьому фігуру в формі склянки, (фіг. 2); в склянку наливається окріп, склянка закривається конструктивною перегородкою 8, при цьому в окріп опускається пакетик 12, всередині якого знаходиться чай. Після того, як чай заварився, пакетик 12 разом з конструктивною перегородкою 8 видаляються, тягнучи за нитку 10 і платівку 11. Напій готовий до вживання. При вертикальному русі вниз конструктивних секцій 1, 2 та 3 склянка приймає первісну форму, фігура 1. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Універсальна упаковка для холодних і гарячих рідких, сипучих і твердих харчових, і нехарчових продуктів, що складається з дна заданої форми, яка відрізняється тим, що стінка упаковки має телескопічну будову і складається з двох або більше конструктивних секцій, які при поступальному русі дозволяють складати або розкладати упаковку, збільшуючи або зменшуючи при цьому внутрішній об'єм упаковки. 2. Упаковка за п. 1, яка відрізняється тим, що конструктивні секції стінки упаковки мають одну або кілька стаціонарних або знімних конструктивних перегородок у формі мембрани або сітки. 1 UA 113871 U 5 10 15 20 25 3. Упаковка за одним із пп. 1-2, яка відрізняється тим, що в своїй конструкції має нитку або нитки будь-якої довжини на одному кінці, або кінцях яких прикріплений або прикріплені пакетик або пакетики будь-якої геометричної форми, які мають порожній замкнутий внутрішній або внутрішні обсяги, виготовлені з водопроникного матеріалу, а на іншому кінці яких прикріплені пластинка або пластинки будь-якої геометричної форми і розміру. 4. Упаковка за одним із пп. 1-3, яка відрізняється тим, що конструктивні секції стінки упаковки мають одну або кілька знімних конструктивних перегородок, які мають наскрізне одне або кілька отворів будь-якого діаметра, через які проходять нитка або нитки будь-якої довжини на одному кінці, або кінцях яких прикріплений або прикріплені пакетик або пакетики будь-якої геометричної форми, які мають порожній замкнутий внутрішній або внутрішні обсяги, виготовлені з водопроникного матеріалу, а на іншому кінці яких прикріплені пластинка або пластинки будьякої геометричної форми і розміру. 5. Упаковка за одним із пп. 1-4, яка відрізняється тим, що має контрольний ковпак будь-якої геометричної форми з контрольною відривною стрічкою. 6. Упаковка за одним із пп. 1-5, яка відрізняється тим, що всі елементи конструкції упаковки мають різні конструкції і конструктивні елементи, спрямовані на максимальне запобігання теплообміну між внутрішнім обсягом упаковки і зовнішнім середовищем. 7. Упаковка за одним із пп. 1-6, яка відрізняється тим, що геометрична форма горизонтального перерізу упаковки різна. 8. Упаковка за одним із пп. 1-7, яка відрізняється тим, що висота, довжина, діаметр, товщина всіх її конструктивних елементів різна. 9. Упаковка за одним із пп. 1-8, яка відрізняється тим, що всі конструктивні елементи упаковки виготовлені з різних матеріалів. 10. Упаковка за одним із пп. 1-9, яка відрізняється тим, що має на своїх внутрішніх і зовнішніх поверхнях графічні, голографічні зображення, люмінесцентні зображення, тиснення. 11. Упаковка за одним із пп. 1-10, яка відрізняється тим, що всі конструктивні елементи упаковки ароматизовані. 2 UA 113871 U 3 UA 113871 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
