Ортопедична подушка

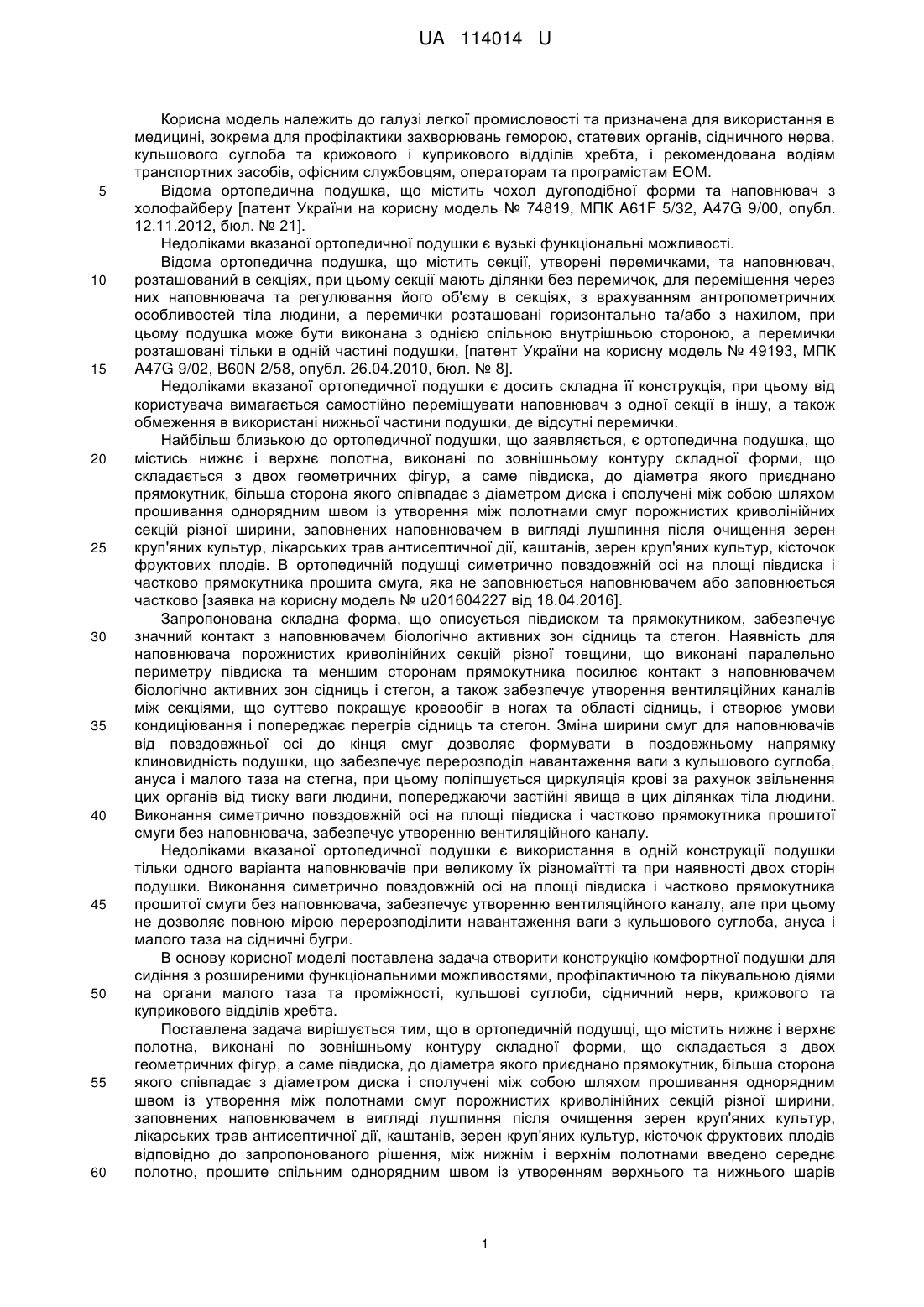

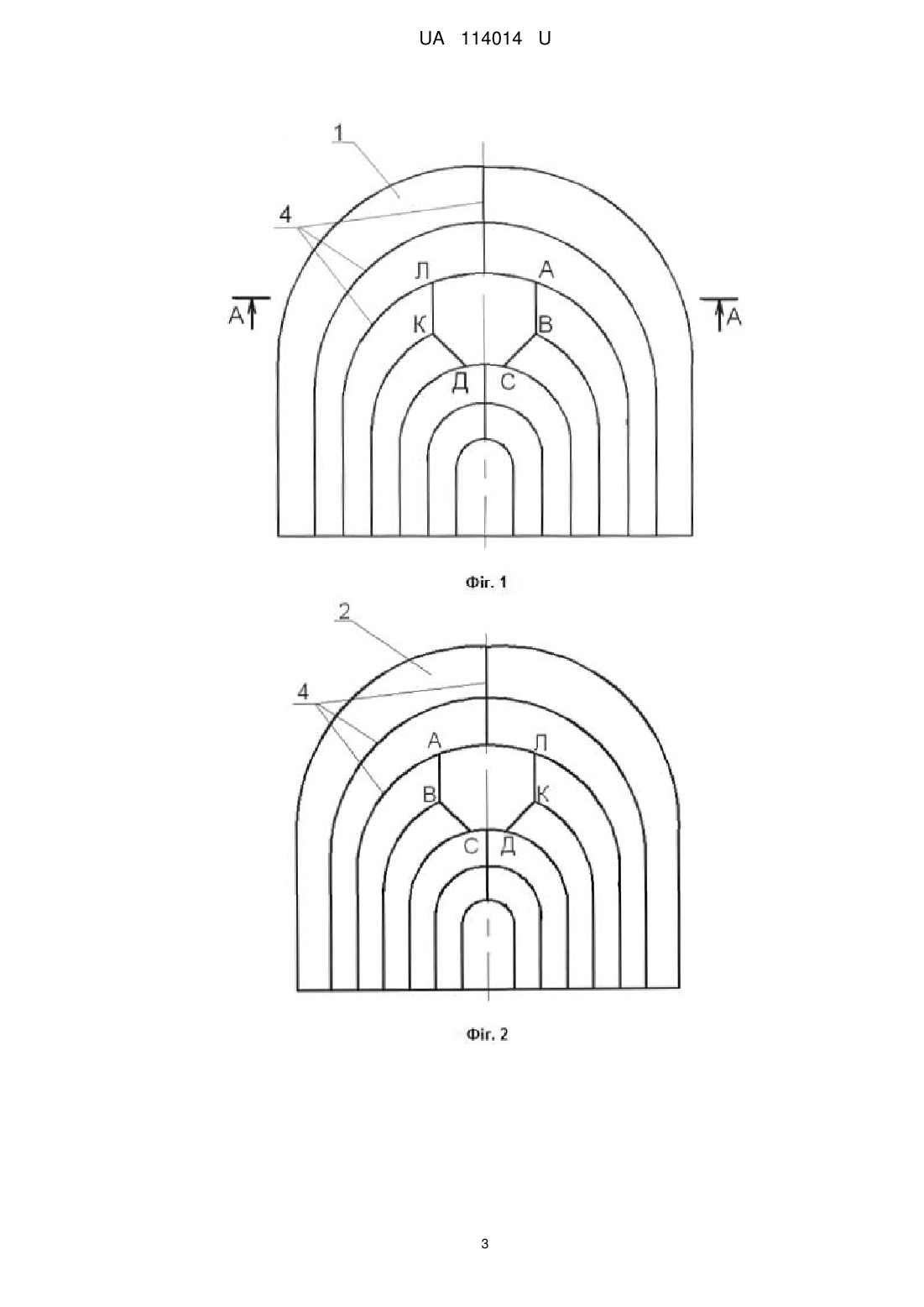

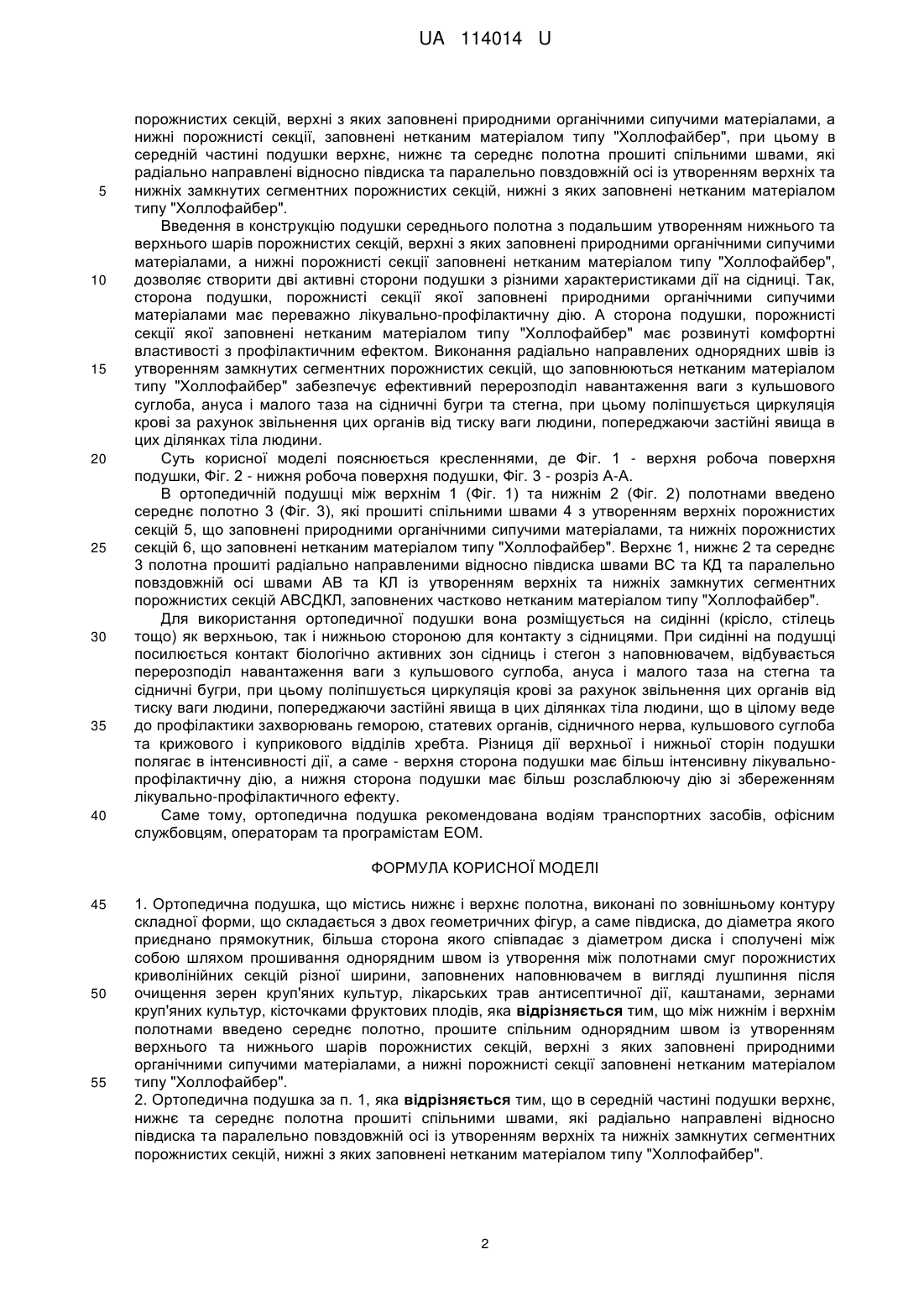

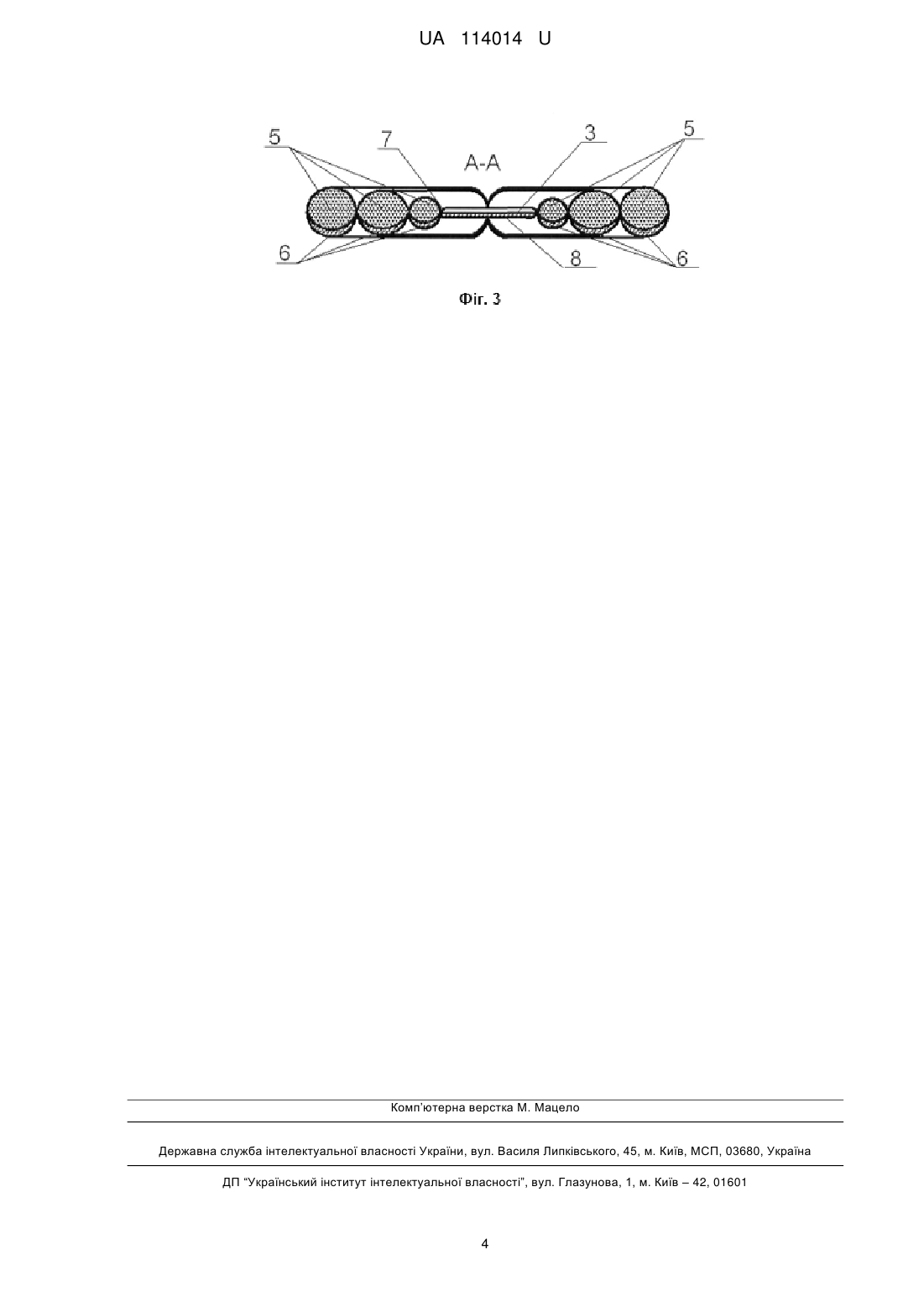

Реферат: Ортопедична подушка містить нижнє і верхнє полотна, виконані по зовнішньому контуру складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска і сполучені між собою шляхом прошивки однорядним швом із утворення між полотнами смуг порожнистих криволінійних секцій різної ширини, заповнених наповнювачем в вигляді лушпиння після очищення зерен круп'яних культур, лікарських трав антисептичної дії, каштанами, зернами круп'яних культур, кісточками фруктових плодів. Між нижнім і верхнім полотнами введено середнє полотно, прошите спільним однорядним швом із утворенням верхнього та нижнього шарів порожнистих секцій, верхні з яких заповнені природними органічними сипучими матеріалами, а нижні порожнисті секції заповнені нетканим матеріалом типу "Холлофайбер". UA 114014 U (54) ОРТОПЕДИЧНА ПОДУШКА UA 114014 U UA 114014 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості та призначена для використання в медицині, зокрема для профілактики захворювань геморою, статевих органів, сідничного нерва, кульшового суглоба та крижового і куприкового відділів хребта, і рекомендована водіям транспортних засобів, офісним службовцям, операторам та програмістам ЕОМ. Відома ортопедична подушка, що містить чохол дугоподібної форми та наповнювач з холофайберу [патент України на корисну модель № 74819, МПК A61F 5/32, A47G 9/00, опубл. 12.11.2012, бюл. № 21]. Недоліками вказаної ортопедичної подушки є вузькі функціональні можливості. Відома ортопедична подушка, що містить секції, утворені перемичками, та наповнювач, розташований в секціях, при цьому секції мають ділянки без перемичок, для переміщення через них наповнювача та регулювання його об'єму в секціях, з врахуванням антропометричних особливостей тіла людини, а перемички розташовані горизонтально та/або з нахилом, при цьому подушка може бути виконана з однією спільною внутрішньою стороною, а перемички розташовані тільки в одній частині подушки, [патент України на корисну модель № 49193, МПК A47G 9/02, B60N 2/58, опубл. 26.04.2010, бюл. № 8]. Недоліками вказаної ортопедичної подушки є досить складна її конструкція, при цьому від користувача вимагається самостійно переміщувати наповнювач з одної секції в іншу, а також обмеження в використані нижньої частини подушки, де відсутні перемички. Найбільш близькою до ортопедичної подушки, що заявляється, є ортопедична подушка, що містись нижнє і верхнє полотна, виконані по зовнішньому контуру складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска і сполучені між собою шляхом прошивання однорядним швом із утворення між полотнами смуг порожнистих криволінійних секцій різної ширини, заповнених наповнювачем в вигляді лушпиння після очищення зерен круп'яних культур, лікарських трав антисептичної дії, каштанів, зерен круп'яних культур, кісточок фруктових плодів. В ортопедичній подушці симетрично повздовжній осі на площі півдиска і частково прямокутника прошита смуга, яка не заповнюється наповнювачем або заповнюється частково [заявка на корисну модель № u201604227 від 18.04.2016]. Запропонована складна форма, що описується півдиском та прямокутником, забезпечує значний контакт з наповнювачем біологічно активних зон сідниць та стегон. Наявність для наповнювача порожнистих криволінійних секцій різної товщини, що виконані паралельно периметру півдиска та меншим сторонам прямокутника посилює контакт з наповнювачем біологічно активних зон сідниць і стегон, а також забезпечує утворення вентиляційних каналів між секціями, що суттєво покращує кровообіг в ногах та області сідниць, і створює умови кондиціювання і попереджає перегрів сідниць та стегон. Зміна ширини смуг для наповнювачів від повздовжньої осі до кінця смуг дозволяє формувати в поздовжньому напрямку клиновидність подушки, що забезпечує перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на стегна, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в цих ділянках тіла людини. Виконання симетрично повздовжній осі на площі півдиска і частково прямокутника прошитої смуги без наповнювача, забезпечує утворенню вентиляційного каналу. Недоліками вказаної ортопедичної подушки є використання в одній конструкції подушки тільки одного варіанта наповнювачів при великому їх різномаїтті та при наявності двох сторін подушки. Виконання симетрично повздовжній осі на площі півдиска і частково прямокутника прошитої смуги без наповнювача, забезпечує утворенню вентиляційного каналу, але при цьому не дозволяє повною мірою перерозподілити навантаження ваги з кульшового суглоба, ануса і малого таза на сідничні бугри. В основу корисної моделі поставлена задача створити конструкцію комфортної подушки для сидіння з розширеними функціональними можливостями, профілактичною та лікувальною діями на органи малого таза та проміжності, кульшові суглоби, сідничний нерв, крижового та куприкового відділів хребта. Поставлена задача вирішується тим, що в ортопедичній подушці, що містить нижнє і верхнє полотна, виконані по зовнішньому контуру складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска і сполучені між собою шляхом прошивання однорядним швом із утворення між полотнами смуг порожнистих криволінійних секцій різної ширини, заповнених наповнювачем в вигляді лушпиння після очищення зерен круп'яних культур, лікарських трав антисептичної дії, каштанів, зерен круп'яних культур, кісточок фруктових плодів відповідно до запропонованого рішення, між нижнім і верхнім полотнами введено середнє полотно, прошите спільним однорядним швом із утворенням верхнього та нижнього шарів 1 UA 114014 U 5 10 15 20 25 30 35 40 порожнистих секцій, верхні з яких заповнені природними органічними сипучими матеріалами, а нижні порожнисті секції, заповнені нетканим матеріалом типу "Холлофайбер", при цьому в середній частині подушки верхнє, нижнє та середнє полотна прошиті спільними швами, які радіально направлені відносно півдиска та паралельно повздовжній осі із утворенням верхніх та нижніх замкнутих сегментних порожнистих секцій, нижні з яких заповнені нетканим матеріалом типу "Холлофайбер". Введення в конструкцію подушки середнього полотна з подальшим утворенням нижнього та верхнього шарів порожнистих секцій, верхні з яких заповнені природними органічними сипучими матеріалами, а нижні порожнисті секції заповнені нетканим матеріалом типу "Холлофайбер", дозволяє створити дві активні сторони подушки з різними характеристиками дії на сідниці. Так, сторона подушки, порожнисті секції якої заповнені природними органічними сипучими матеріалами має переважно лікувально-профілактичну дію. А сторона подушки, порожнисті секції якої заповнені нетканим матеріалом типу "Холлофайбер" має розвинуті комфортні властивості з профілактичним ефектом. Виконання радіально направлених однорядних швів із утворенням замкнутих сегментних порожнистих секцій, що заповнюються нетканим матеріалом типу "Холлофайбер" забезпечує ефективний перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на сідничні бугри та стегна, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в цих ділянках тіла людини. Суть корисної моделі пояснюється кресленнями, де Фіг. 1 - верхня робоча поверхня подушки, Фіг. 2 - нижня робоча поверхня подушки, Фіг. 3 - розріз А-А. В ортопедичній подушці між верхнім 1 (Фіг. 1) та нижнім 2 (Фіг. 2) полотнами введено середнє полотно 3 (Фіг. 3), які прошиті спільними швами 4 з утворенням верхніх порожнистих секцій 5, що заповнені природними органічними сипучими матеріалами, та нижніх порожнистих секцій 6, що заповнені нетканим матеріалом типу "Холлофайбер". Верхнє 1, нижнє 2 та середнє 3 полотна прошиті радіально направленими відносно півдиска швами ВС та КД та паралельно повздовжній осі швами АВ та КЛ із утворенням верхніх та нижніх замкнутих сегментних порожнистих секцій АВСДКЛ, заповнених частково нетканим матеріалом типу "Холлофайбер". Для використання ортопедичної подушки вона розміщується на сидінні (крісло, стілець тощо) як верхньою, так і нижньою стороною для контакту з сідницями. При сидінні на подушці посилюється контакт біологічно активних зон сідниць і стегон з наповнювачем, відбувається перерозподіл навантаження ваги з кульшового суглоба, ануса і малого таза на стегна та сідничні бугри, при цьому поліпшується циркуляція крові за рахунок звільнення цих органів від тиску ваги людини, попереджаючи застійні явища в цих ділянках тіла людини, що в цілому веде до профілактики захворювань геморою, статевих органів, сідничного нерва, кульшового суглоба та крижового і куприкового відділів хребта. Різниця дії верхньої і нижньої сторін подушки полягає в інтенсивності дії, а саме - верхня сторона подушки має більш інтенсивну лікувальнопрофілактичну дію, а нижня сторона подушки має більш розслаблюючу дію зі збереженням лікувально-профілактичного ефекту. Саме тому, ортопедична подушка рекомендована водіям транспортних засобів, офісним службовцям, операторам та програмістам ЕОМ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Ортопедична подушка, що містись нижнє і верхнє полотна, виконані по зовнішньому контуру складної форми, що складається з двох геометричних фігур, а саме півдиска, до діаметра якого приєднано прямокутник, більша сторона якого співпадає з діаметром диска і сполучені між собою шляхом прошивання однорядним швом із утворення між полотнами смуг порожнистих криволінійних секцій різної ширини, заповнених наповнювачем в вигляді лушпиння після очищення зерен круп'яних культур, лікарських трав антисептичної дії, каштанами, зернами круп'яних культур, кісточками фруктових плодів, яка відрізняється тим, що між нижнім і верхнім полотнами введено середнє полотно, прошите спільним однорядним швом із утворенням верхнього та нижнього шарів порожнистих секцій, верхні з яких заповнені природними органічними сипучими матеріалами, а нижні порожнисті секції заповнені нетканим матеріалом типу "Холлофайбер". 2. Ортопедична подушка за п. 1, яка відрізняється тим, що в середній частині подушки верхнє, нижнє та середнє полотна прошиті спільними швами, які радіально направлені відносно півдиска та паралельно повздовжній осі із утворенням верхніх та нижніх замкнутих сегментних порожнистих секцій, нижні з яких заповнені нетканим матеріалом типу "Холлофайбер". 2 UA 114014 U 3 UA 114014 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
