Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії

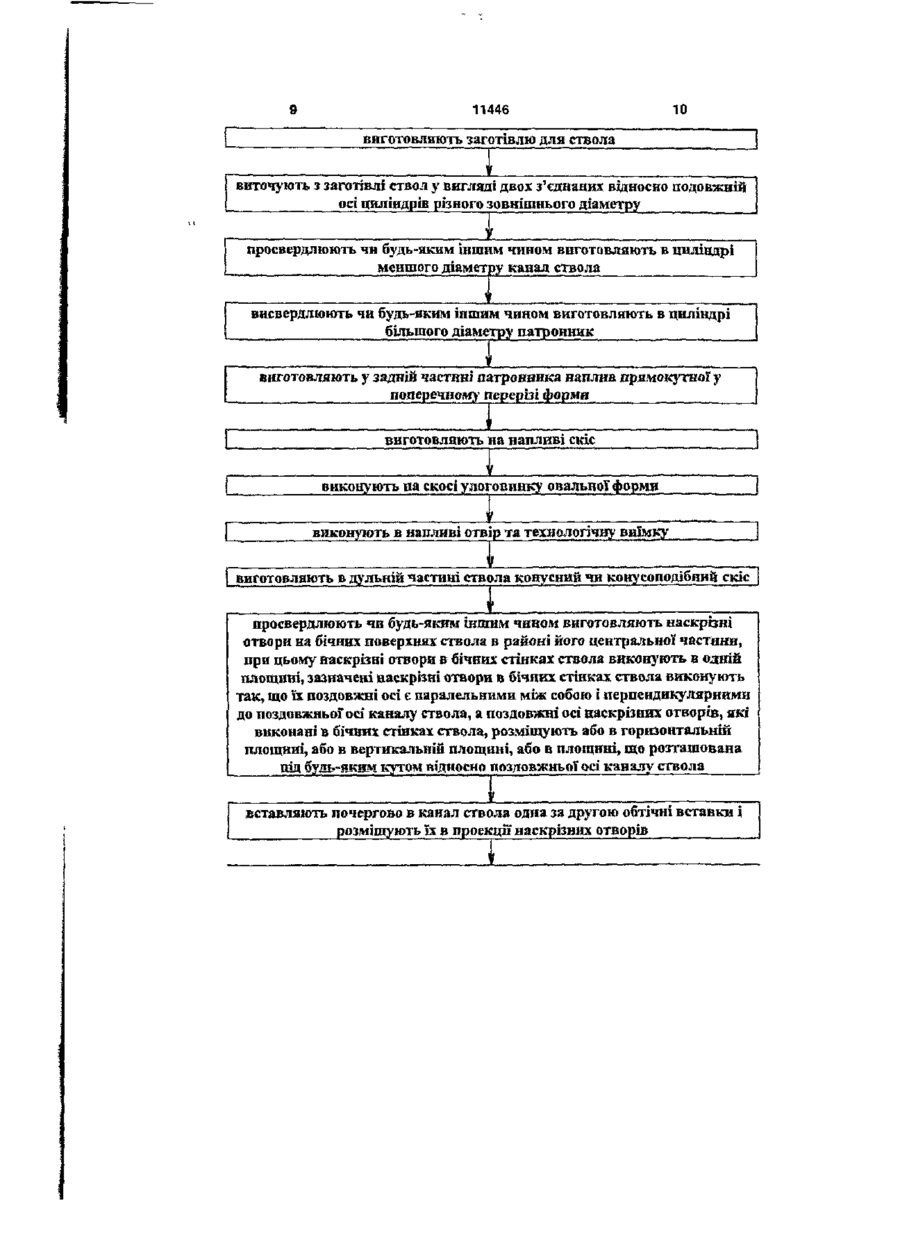

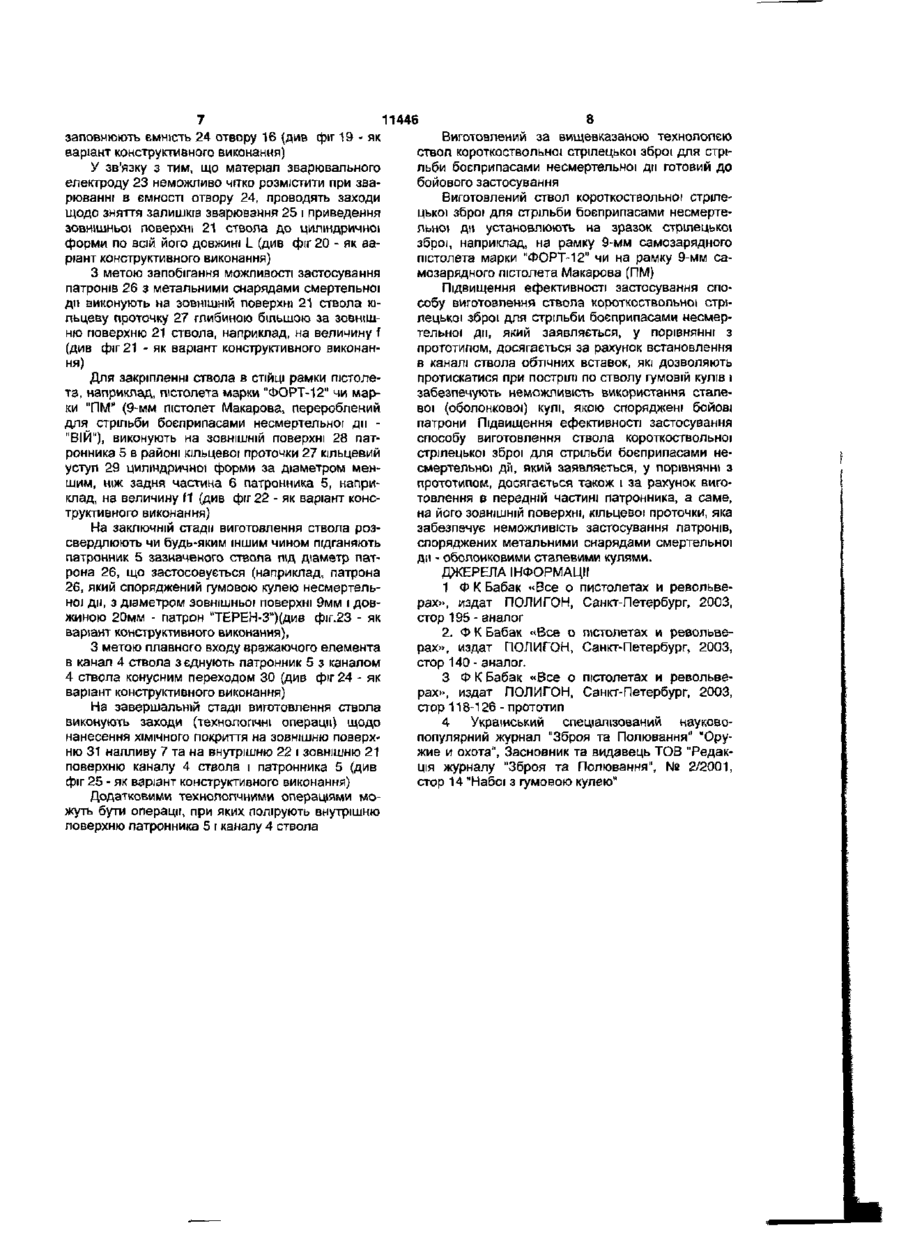

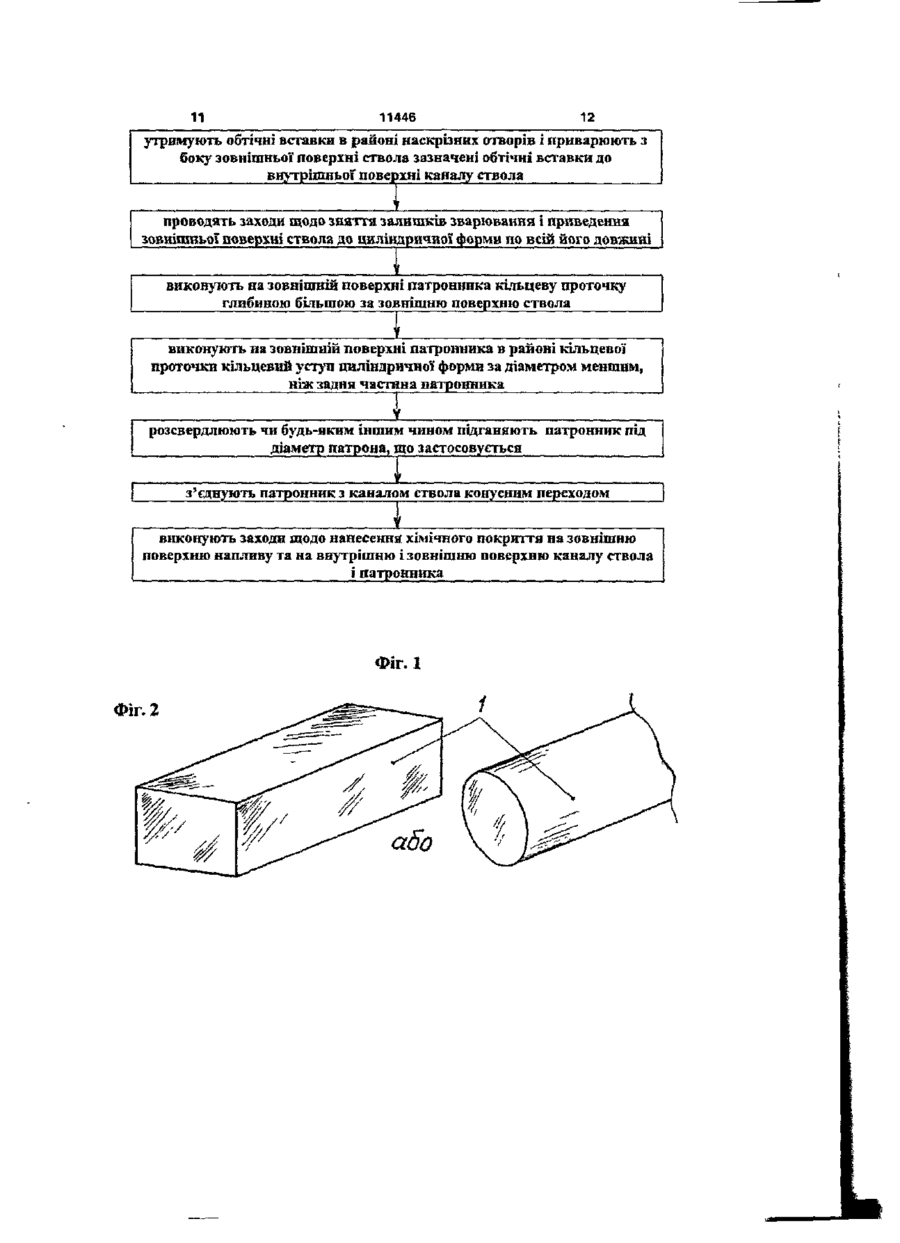

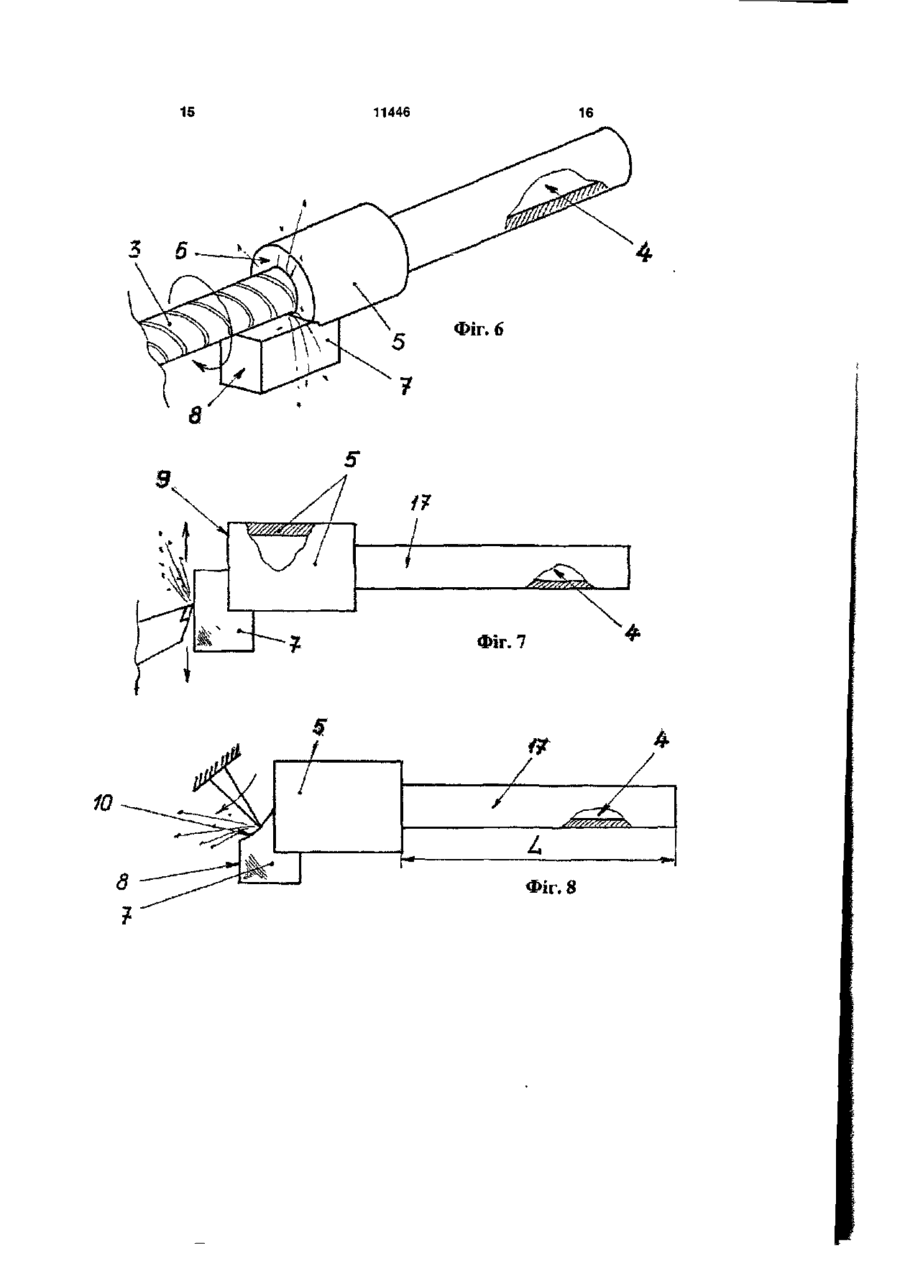

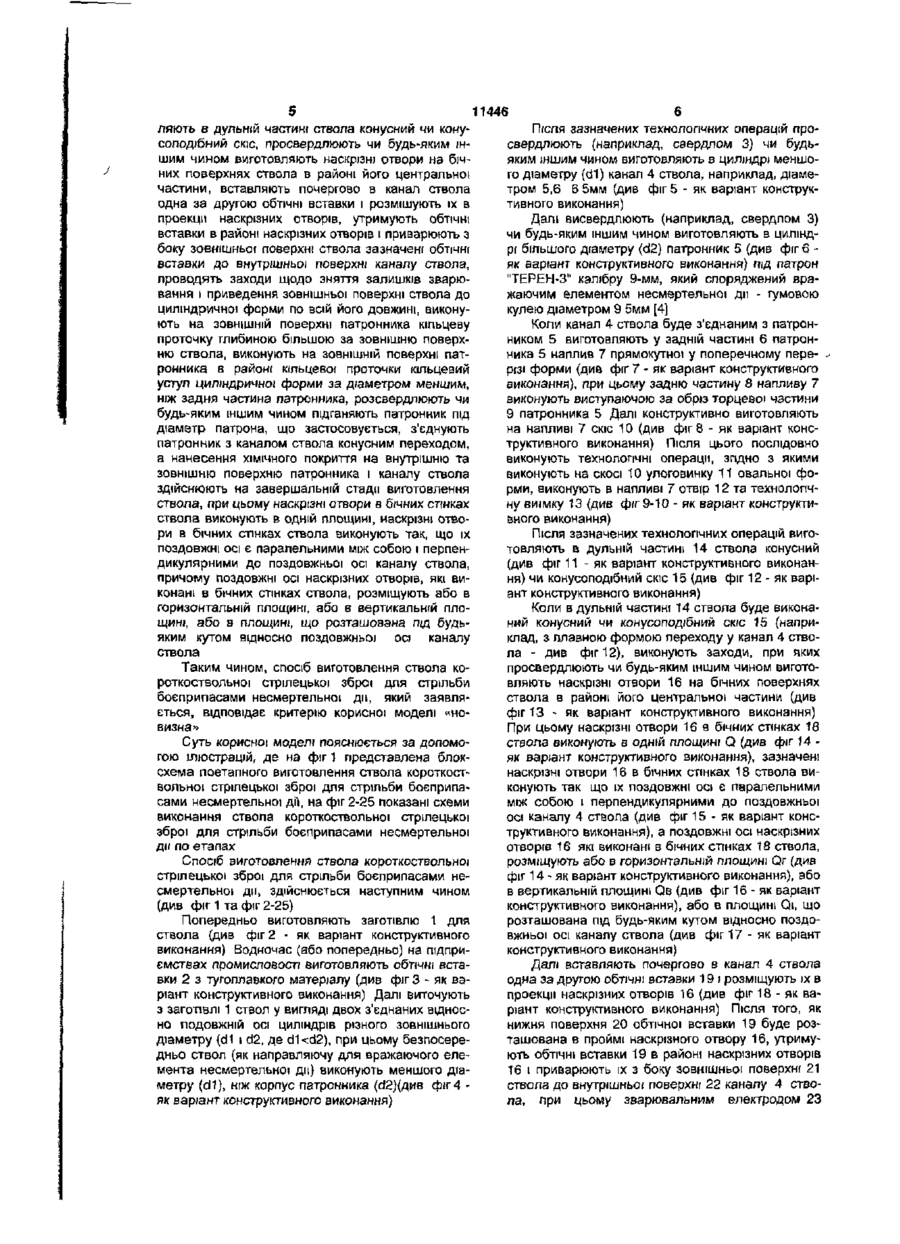

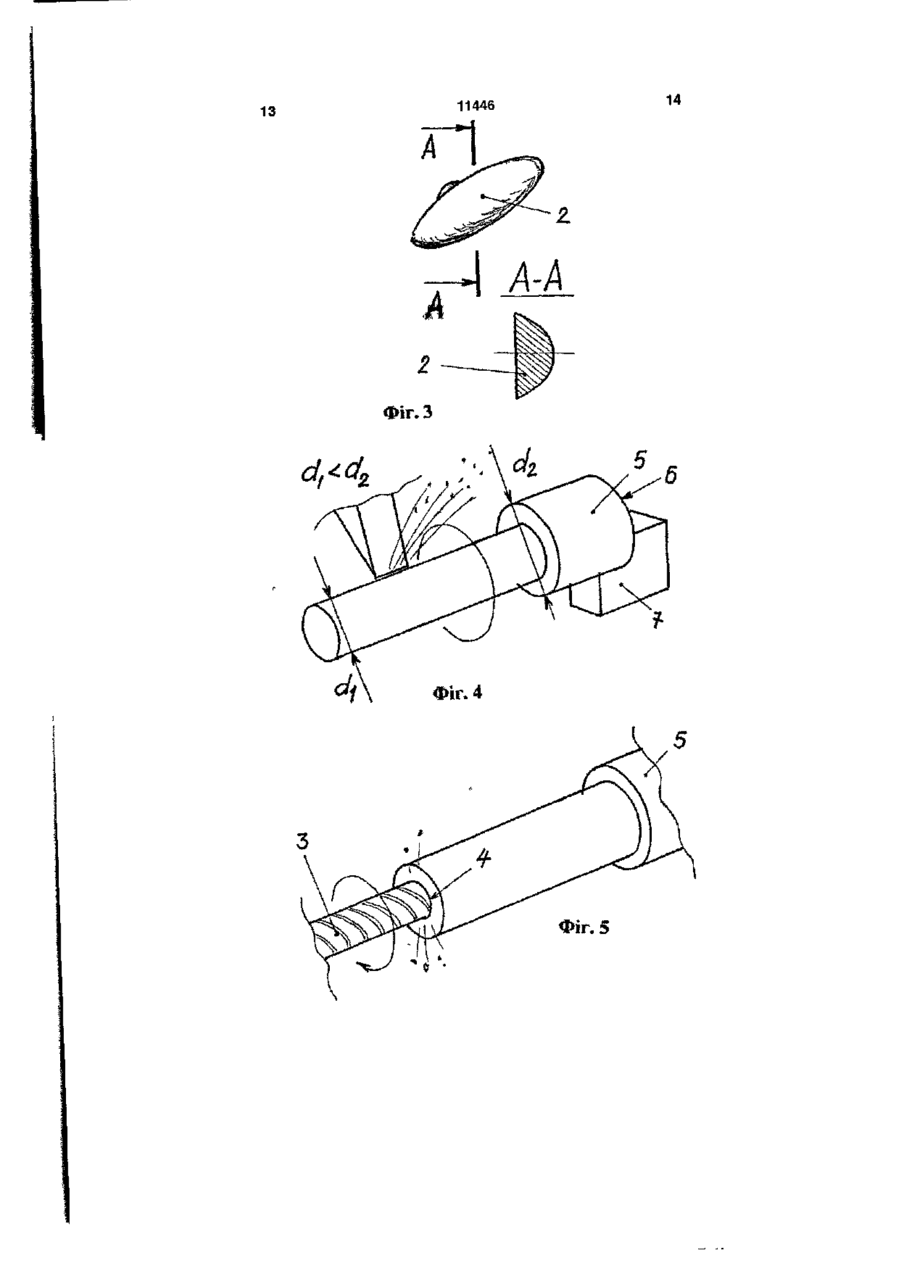

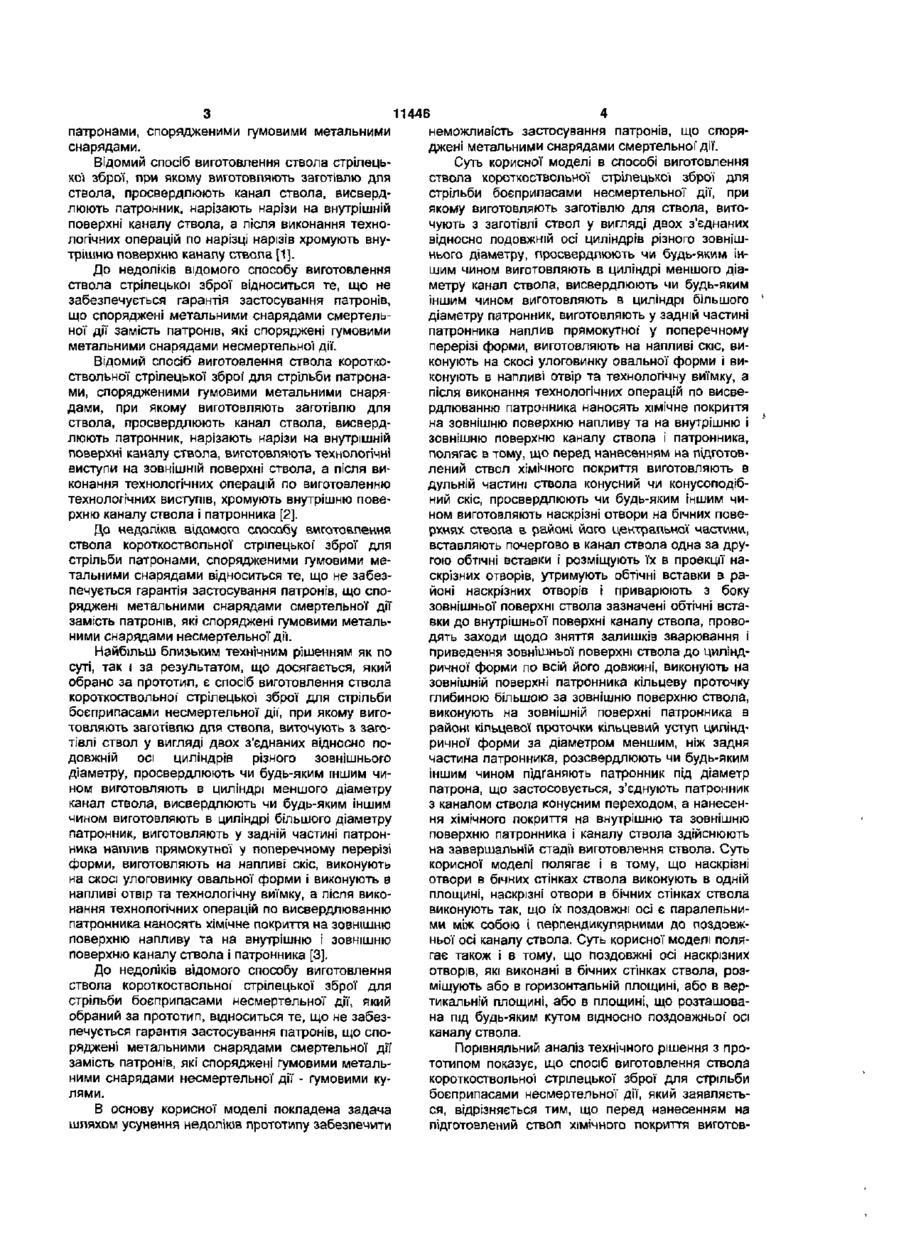

1. Спосіб виготовлення ствола короткоствольно/ стрілецької зброї для стрільби боєприпасами несмертельної дії, при якому виготовляють заготівлю для ствола, виточують з заготівлі ствол у вигляді двох з'єднаних відносно подовжньої осі циліндрів різного зовнішнього діаметра, просвердлюють чи будь-яким іншим чином виготовляють в циліндрі меншого діаметра канал ствола, висвердлюють чи будь-яким іншим чином виготовляють в циліндрі більшого діаметра патронник, виготовляють у задній частині патронника наплив прямокутної у поперечному перерізі форми, виготовляють на напливі скіс, виконують на скосі улоговинку овальної форми і виконують в напливі отвір та технологічну виїмку, а після виконання технологічних операцій по висвердлюванню патронника наносять хімічне покриття на зовнішню поверхню напливу та на внутрішню і зовнішню поверхню каналу ствола і патронника, який відрізняється тим, що перед нанесенням на підготовлений ствол хімічного покриття виготовляють в дульній частині ствола конусний чи конусоподібний скіс, просвердлюють чи будь-яким іншим чином виготовляють наскрізні отвори на бічних поверхнях ствола в районі його центральної частини, вставляють почергово в канал ствола одна за другою обтічні вставки і розміщують їх в проекції на Корисна модель відноситься до галузі озброєння, зокрема, до способів виготовлення стволів для стрілецької зброї, а саме, до способів вигото скрізних отворів, утримують обтічні вставки в районі наскрізних отворів і приварюють з боку зовнішньої поверхні ствола зазначені обтічні вставки до внутрішньої поверхні каналу ствола, проводять заходи щодо зняття залишків зварювання і приведення зовнішньої поверхні ствола до циліндричної форми по всій його довжині, виконують на зовнішній поверхні патронника кільцеву проточку глибиною, більшою за зовнішню поверхню ствола, виконують на зовнішній поверхні патронника в районі кільцевої проточки кільцевий уступ циліндричної форми за діаметром меншим, ніж задня частина патронника, розсвердлюють чи будь-яким іншим чином підганяють патронник під діаметр патрона, що застосовується, з'єднують патронник з каналом ствола конусним переходом, а нанесення хімічного покриття на внутрішню та зовнішню поверхню патронника і каналу ствола здійснюють на завершальній стадії виготовлення ствола. 2. Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії за п.1, який відрізняється тим, що наскрізні отвори в бічних стінках ствола виконують В ОДНІЙ ПЛОЩИНІ. 3. Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії за п.1, який відрізняється тим, що наскрізні отвори в бічних стінках ствола виконують так, що їх поздовжні осі є паралельними між собою і перпендикулярними до поздовжньої осі каналу ствола. 4. Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дй за п.1, який відрізняється тим, що поздовжні осі наскрізних отворів, які виконані в бічних стінках ствола, розміщують або в горизонтальній площині, або в вертикальній площині, або в площині, що розташована під будь-яким кутом відносно поздовжньої осі каналу ствола. влення стволів короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії (О О) патронами, спорядженими гумовими метальними снарядами. Відомий спосіб виготовлення ствола стрілецької зброї, при якому виготовляють заготівлю для ствола, просвердлюють канал ствола, висвердлюють патронник, нарізають нарізи на внутрішній поверхні каналу ствола, а після виконання технологічних операцій по нарізці нарізів хромують внутрішню поверхню канапу ствола [1]. До недоліків відомого способу виготовлення ствола стрілецької зброї відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної дії замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Відомий спосіб виготовлення ствола короткоствопьної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, при якому виготовляють заготівлю для ствола, просвердлюють канал ствола, висвердлюють патронник, нарізають нарізи на внутрішній поверхні каналу ствола, виготовляють технологічні виступи на зовнішній поверхні ствола, а після виконання технологічних операцій по виготовленню технологічних виступів, хромують внутрішню поверхню каналу ствола і патронника [2]. До недоліків відомого способу виготовлення ствола короткоствольної стрілецької' зброї для стрільби патронами, спорядженими гумовими метальними снарядами відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної дії замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільш близьким технічним рішенням як по суті, так і за результатом, що досягається, який обрано за прототип, є спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії", при якому виготовляють заготівлю для ствола, виточують з заготівлі ствол у вигляді двох з'єднаних відносно подовжній осі циліндрів різного зовнішнього діаметру, просвердлюють чи будь-яким іншим чином виготовляють в циліндрі меншого діаметру канал ствола, висвердлюють чи будь-яким іншим чином виготовляють в циліндрі більшого діаметру патронник, виготовляють у задній частині патронника наплив прямокутної у поперечному перерізі форми, виготовляють на напливі скіс, виконують на скосі улоговинку овальної форми і виконують в напливі отвір та технологічну виїмку, а після виконання технологічних операцій по висвердлюванню патронника наносять хімічне покриття на зовнішню поверхню напливу та на внутрішню і зовнішню поверхню каналу ствола і патронника [3]. До недоліків відомого способу виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, який обраний за прототип, відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної ди замість патронів, які споряджені гумовими метальними снарядами несмертельної дії - гумовими кулями. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити 11446 неможливість застосування патронів, що споряджені метальними снарядами смертельної'дії. Суть корисної моделі в способі виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, при якому виготовляють заготівлю для ствола, виточують з заготівлі ствол у вигляді двох з'єднаних відносно подовжній осі циліндрів різного зовнішнього діаметру, просвердлюють чи будь-яким іншим чином виготовляють в циліндрі меншого діаметру канал ствола, висвердлюють чи будь-яким іншим чином виготовляють в циліндрі більшого діаметру патронник, виготовляють у задній частині патронника наплив прямокутної у поперечному перерізі форми, виготовляють на напливі скіс, виконують на скосі улоговинку овальної форми і виконують в напливі отвір та технологічну виїмку, а після виконання технологічних операцій по висвердлюванню патронника наносять хімічне покриття на зовнішню поверхню напливу та на внутрішню і зовнішню поверхню каналу ствола і патронника, полягає в тому, що перед нанесенням на підготовлений ствол хімічного покриття виготовляють в дульній частині ствола конусний чи конусоподібний скіс, просвердлюють чи будь-яким іншим чином виготовляють наскрізні отвори на бічних поверхнях ствола в районі його центральної частини, вставляють почергово в канал ствола одна за другою обтічні вставки і розміщують їх в проекції наскрізних отворів, утримують обтічні вставки в районі наскрізних отворів і приварюють з боку зовнішньої поверхні ствола зазначені обтічні вставки до внутрішньої поверхні каналу ствола, проводять заходи щодо зняття залишків зварювання і приведення зовнішньої поверхні ствола до циліндричної форми по всій його довжині, виконують на зовнішній поверхні патронника кільцеву проточку глибиною більшою за зовнішню поверхню ствола, виконують на зовнішній поверхні патронника в районі кільцевої проточки кільцевий уступ циліндричної форми за діаметром меншим, ніж задня частина патронника, розсвердлюють чи будь-яким іншим чином підганяють патронник під діаметр патрона, що застосовується, з'єднують патронник з каналом ствола конусним переходом, а нанесення хімічного покриття на внутрішню та зовнішню поверхню патронника і каналу ствола здійснюють на завершальній стадії виготовлення ствола. Суть корисної моделі полягає і в тому, що наскрізні отвори в бічних стінках ствола виконують в одній площині, наскрізні отвори в бічних стінках ствола виконують так, що їх поздовжні осі є паралельними між собою і перпендикулярними до поздовжньої осі каналу ствола. Суть корисної моделі полягає також і в тому, що поздовжні осі наскрізних отворів, які виконані в бічних стінках ствола, розміщують або в горизонтальній площині, або в вертикальній площині, або в площині, що розташована під будь-яким кутом відносно поздовжньої' осі каналу ствола. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, який заявляється, відрізняється тим, що перед нанесенням на підготовлений ствоп хімічного покриття виготов 11446 ляють в дульній частині ствола конусний чи конусоподібний скіс, просвердлюють чи будь-яким іншим чином виготовляють наскрізні отвори на бічних поверхнях ствола в районі його центральної частини, вставляють почергово в канал ствола одна за другою обтічні вставки і розмішують їх в проекції наскрізних отворів, утримують обтічні вставки в районі наскрізних отворів і приварюють з боку зовнішньої поверхні ствола зазначені обтічні вставки до внутрішньої поверхні каналу ствола, проводять заходи щодо зняття залишків зварювання і приведення зовнішньої поверхні ствола до циліндричної форми по всій його довжині, виконують на ЗОВНІШНІЙ поверхні патронника кільцеву проточку глибиною більшою за зовнішню поверхню ствола, виконують на ЗОВНІШНІЙ поверхні патронника в районі кільцевої проточки кільцевий уступ циліндричної форми за діаметром меншим, ніж задня частина патронника, розсвердлюють чи будь-яким іншим чином підганяють патронник під діаметр патрона, що застосовується, з'єднують патронник з каналом ствола конусним переходом, а нанесення ХІМІЧНОГО покриття на внутрішню та зовнішню поверхню патронника і каналу ствола здійснюють на завершальній стадії виготовлення ствола, при цьому наскрізні отвори в бічних стінках ствола виконують в одній площині, наскрізні отвори в бічних стінках ствола виконують так, що їх поздовжні осі є паралельними між собою і перпендикулярними до поздовжньої осі каналу ствола, причому поздовжні осі наскрізних отворів, які виконані в бічних стінках ствола, розміщують або в горизонтальній площині, або в вертикальній площині, або в площині, що розташована під будьяким кутом відносно поздовжньої осі каналу ствола Таким чином, спосіб виготовлення ствола короткоствольно і стрілецької зброї для стрільби боєприпасами несмертельної дії, який заявляється, відповідає критерію корисної моделі «новизна» Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг 1 представлена блоксхема поетапного виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, на фіг 2-25 показані схеми виконання ствола короткоствольно і стрілецької зброї для стрільби боєприпасами несмертельної дії по етапах Спосіб виготовлення ствола короткоствольної стрілецької зброї для стрільби боєприпасами несмертельної дії, здійснюється наступним чином (див фіг 1 та фіг 2-25) Попередньо виготовляють заготівлю 1 для ствола (див фіг 2 - як варіант конструктивного виконання) Водночас (або попередньо) на підприємствах промисловості виготовляють обтічні вставки 2 з тугоплавкого матеріалу (див фіг 3 - як варіант конструктивного виконання) Далі виточують з заготівлі 1 ствол у вигляді двох з'єднаних відносно подовжній осі циліндрів різного зовнішнього діаметру (сІ1 і d2, де d1
