Формула / Реферат

Пристрій підключення телефону абонента при відсутності зв'язку з телефонною станцією, що містить відрізок лінії зв'язку, підключений своїми кінцями до телефонної лінії зв'язку з боку телефонної станції і з боку телефону абонента паралельно ділянці телефонної лінії з тимчасово відсутнім зв'язком, який відрізняється тим, що відрізком лінії зв'язку є ділянка  лінії енергопостачання, а до телефонної лінії зв'язку вона підключена через двонаправлені адаптери, кожний з яких включає двонаправлений блок сполучення з телефонною лінією з функціями визначника сторони підключення і формування стандартних сигналів для телефону абонента і телефонної станції, з'єднаний із двонаправленим блоком аналого-цифрового перетворення, двонаправлений блок прийому-передачі частотно-модульованого сигналу, з'єднаний зі схемою сполучення з лінією енергопостачання, при цьому всі перераховані вище блоки зв'язані з мікропроцесором, що має функції двонаправленого стиснення-відновлення оцифрованного сигналу і керування обміном інформацією між блоками усередині адаптера і між адаптерами.

Текст

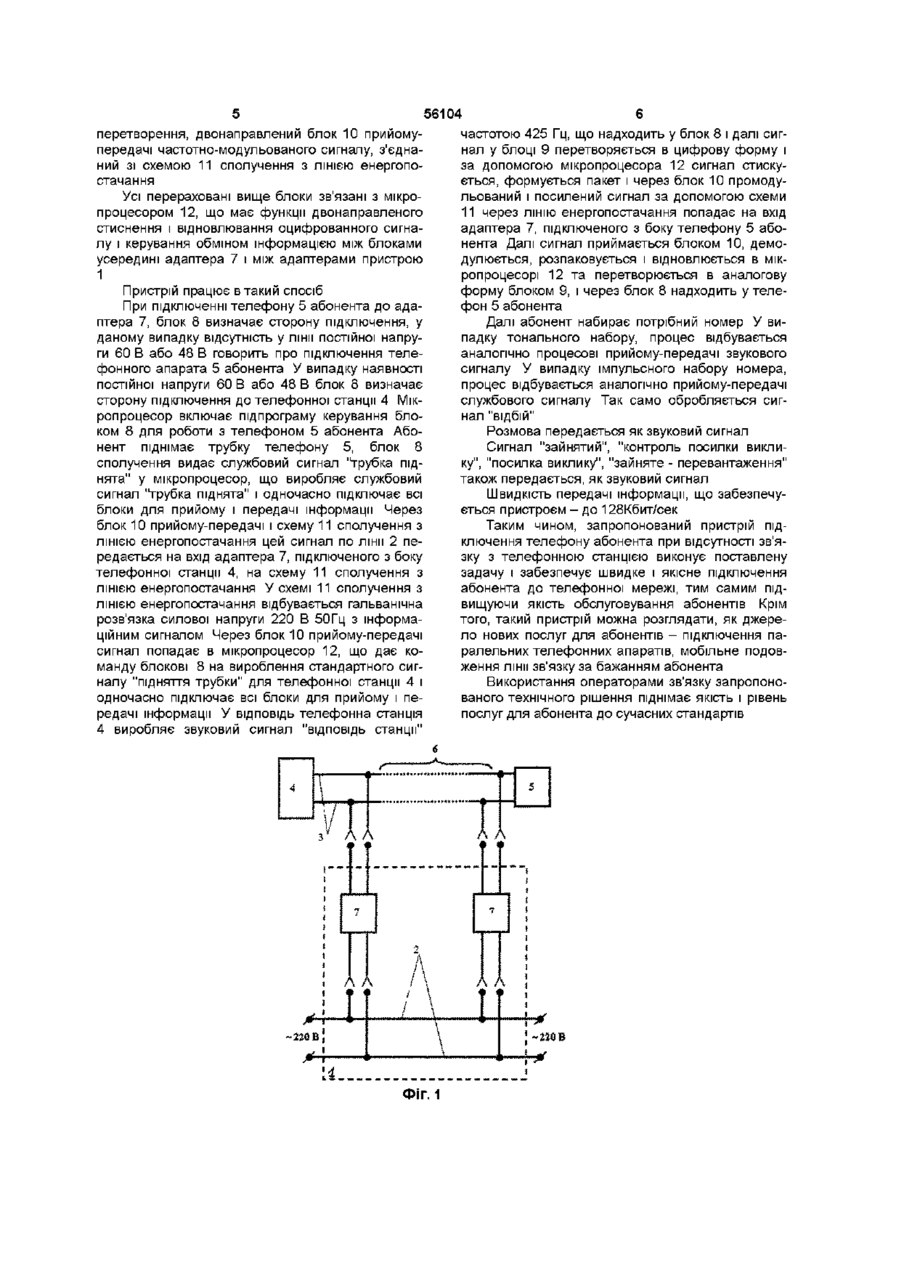

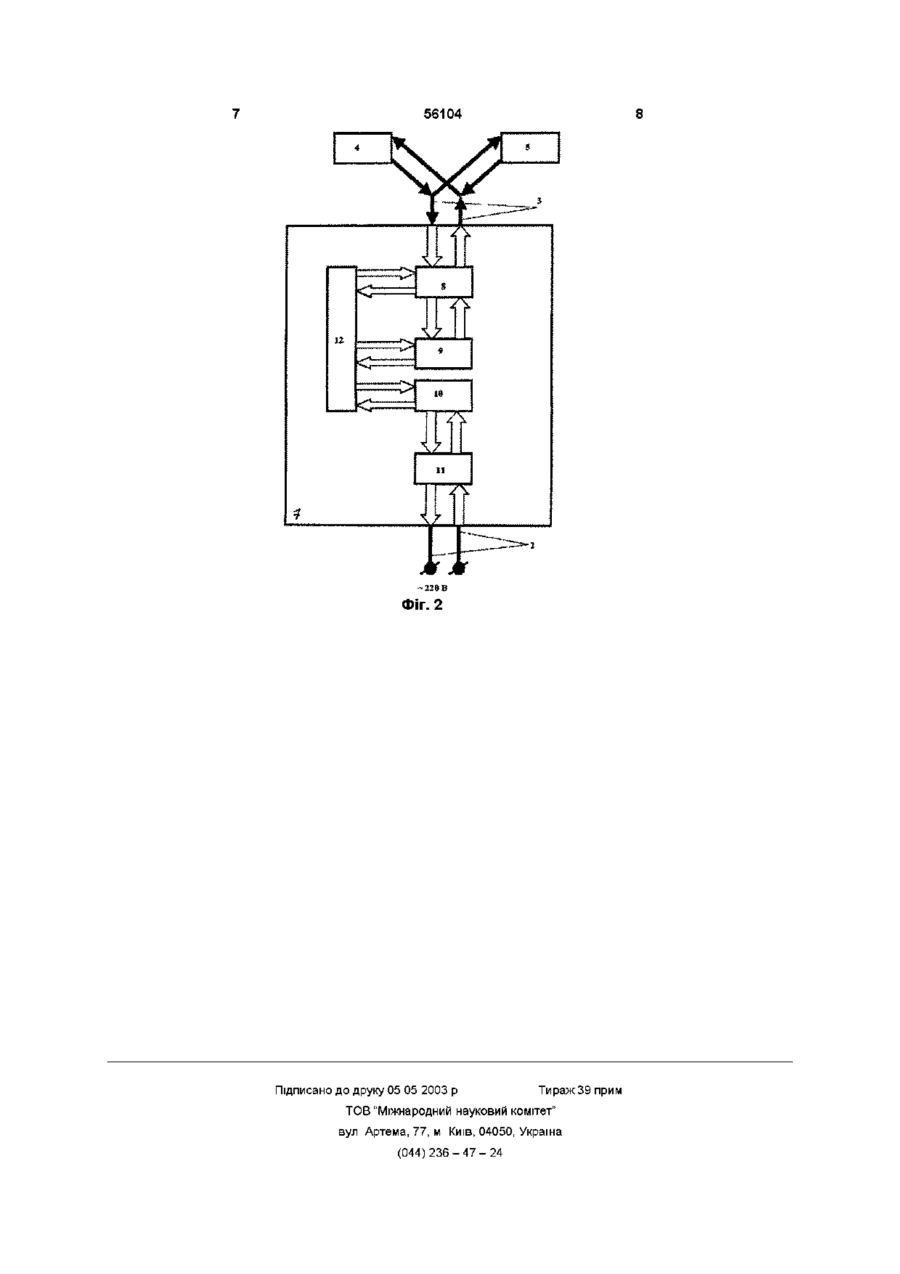

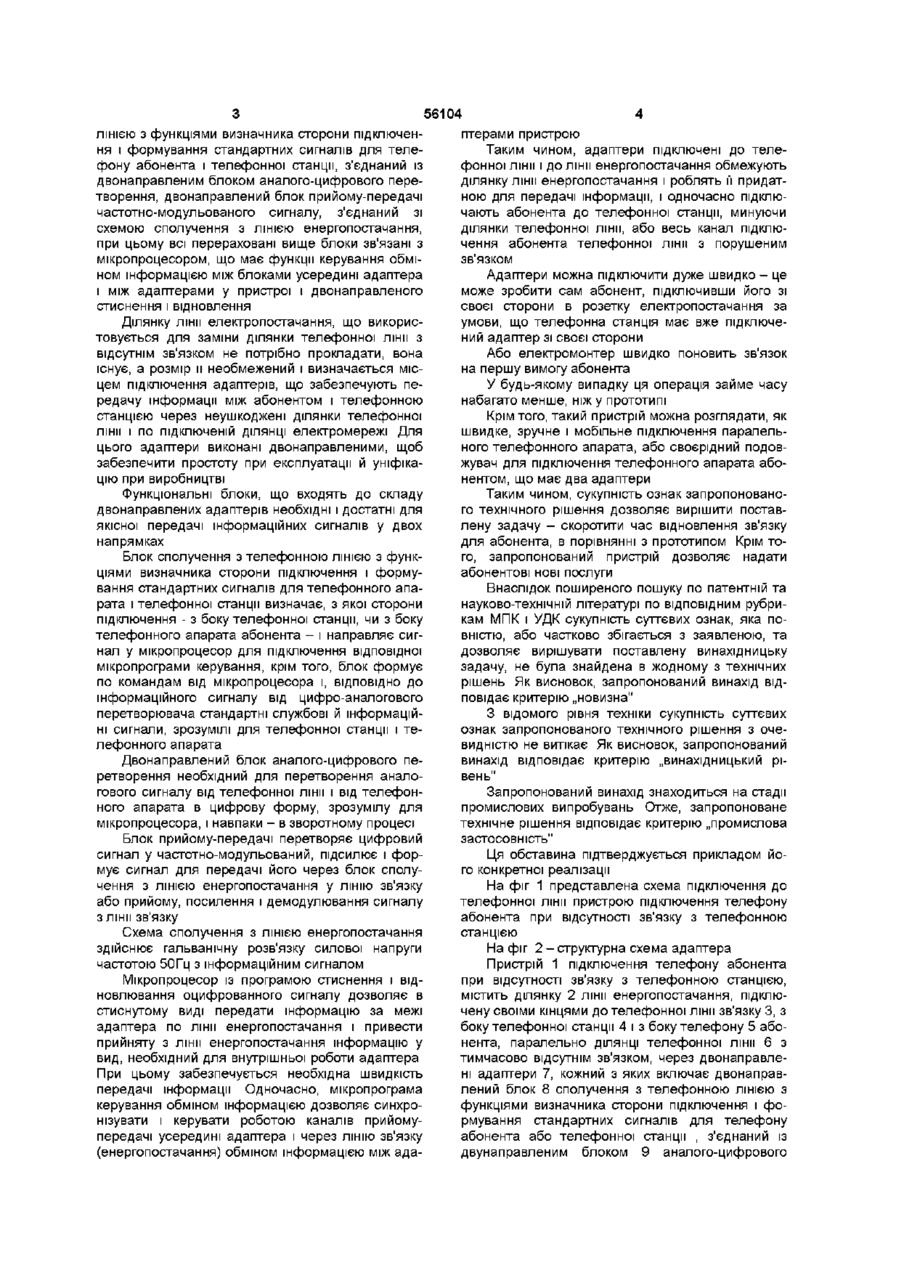

Пристрій підключення телефону абонента при відсутності зв'язку з телефонною станцією, що містить відрізок лінії зв'язку, підключений своїми кінцями до телефонної лінії зв'язку з боку телефонної станції і з боку телефону абонента паралельно ДІЛЯНЦІ телефонної лінії з тимчасово відсу Винахід відноситься до телефонного зв'язку, а саме, до допоміжних пристроїв для забезпечення абонентам швидкого підключення до телефонної станції у випадку тимчасової відсутності зв'язку ЛІНІЯ зв'язку з абонентом у процесі експлуатації, стихійних лих, вандалізму й у силу інших причин може мати різні ушкодження типу "обрив", "земля", "коротке", "сторонній електрострум" і ІНШІ [Пендюр Н К , і ін Посібник електромонтерові абонентських мереж ГТС Київ, "Техніка", 1989 р, с 129-135] При цьому абонент позбавлений можливості користуватися телефоном, змушений зв'язуватися з ремонтною службою телефонної станції, що протягом якогось часу, часто досить великого, шукає місце порушення лінії зв'язку У випадку, коли місце порушення не знаходять - визначають ділянку, де порушена ЛІНІЯ зв'язку і, як засіб підключення абонента, використовують відрізок лінії зв'язку, підключений до телефонної лінії паралельно ушкодженій ДІЛЯНЦІ Якщо ушкоджено підземний кабель, відрізок лінії зв'язку прокладають під землею, що складно і довго Звичайно це триває від одного-декількох днів до одного місяця Ушкодження декількох ЛІНІЙ або всього кабелю в наслідок стихійних лих або тнім звязком, який відрізняється тим, що відрізком лінії зв'язку є ділянка лінії енергопостачання, а до телефонної лінії зв'язку вона підключена через двонаправлені адаптери, кожний з яких включає двонаправлений блок сполучення з телефонною ЛІНІЄЮ з функціями визначника сторони підключення і формування стандартних сигналів для телефону абонента і телефонної станції, з'єднаний із двонаправленим блоком аналогоцифрового перетворення, двонаправлений блок прийому-передачі частотно-модульованого сигналу, з'єднаний зі схемою сполучення з ЛІНІЄЮ енергопостачання, при цьому всі перераховані вище блоки зв'язані з мікропроцесором, що має функції двонаправленого стиснення-відновлення оцифрованного сигналу і керування обміном інформацією між блоками усередині адаптера і між адаптерами вандалізму ще більш ускладнює ситуацію і подовжує термін відсутності зв'язку абонента Очевидно, що довге чекання підключення абонентові дуже незручно, а відсутність зв'язку протягом тривалого часу знижує якість обслуговування абонента оператором зв'язку В основу винаходу поставлена задача в пристрої підключення телефону абонента при відсутності зв'язку з телефонною станцією за рахунок використання ділянок наявних стаціонарних ЛІНІЙ енергопостачання, для заміни ділянок ЛІНІЙ телефонного зв'язку з тимчасово відсутнім зв'язком, скоротити час відсутності зв'язку для абонента і підвищити якість обслуговування Поставлена задача вирішується тим, що в пристрої підключення телефону абонента при відсутності зв'язку з телефонною станцією, що містить відрізок лінії зв'язку, підключений своїми кінцями до телефонної лінії зв'язку з боку телефонної станції і з боку телефону абонента, паралельно ДІЛЯНЦІ телефонної лінії з тимчасово відсутнім зв'язком, ВІДПОВІДНО до винаходу, відрізком лінії зв'язку є ділянка лінії енергопостачання, а до телефонної лінії зв'язку він підключений через двонаправлені адаптери, кожний з яких включає двонаправлений блок сполучення з телефонною (О ю 56104 ЛІНІЄЮ з функціями визначника сторони підключенптерами пристрою ня і формування стандартних сигналів для телеТаким чином, адаптери підключені до телефону абонента і телефонної станції, з'єднаний із фонної лінії і до лінії енергопостачання обмежують двонаправленим блоком аналого-цифрового переділянку лінії енергопостачання і роблять її придаттворення, двонаправлений блок прийому-передачі ною для передачі інформації, і одночасно підключастотно-модульованого сигналу, з'єднаний зі чають абонента до телефонної станції, минуючи схемою сполучення з ЛІНІЄЮ енергопостачання, ділянки телефонної лінії, або весь канал підклюпри цьому всі перераховані вище блоки зв'язані з чення абонента телефонної лінії з порушеним мікропроцесором, що має функції керування обмізв'язком ном інформацією між блоками усередині адаптера Адаптери можна підключити дуже швидко - це і між адаптерами у пристрої і двонаправленого може зробити сам абонент, підключивши його зі стиснення і відновлення своєї сторони в розетку електропостачання за умови, що телефонна станція має вже підключеДілянку лінії електропостачання, що викорисний адаптер зі своєї сторони товується для заміни ділянки телефонної лінії з відсутнім зв'язком не потрібно прокладати, вона Або електромонтер швидко поновить зв'язок існує, а розмір и необмежений і визначається місна першу вимогу абонента цем підключення адаптерів, що забезпечують пеУ будь-якому випадку ця операція займе часу редачу інформації між абонентом і телефонною набагато менше, ніж у прототипі станцією через неушкоджені ділянки телефонної Крім того, такий пристрій можна розглядати, як лінії і по підключеній ДІЛЯНЦІ електромережі Для швидке, зручне і мобільне підключення паралельцього адаптери виконані двонаправленими, щоб ного телефонного апарата, або своєрідний подовзабезпечити простоту при експлуатації й уніфікажувач для підключення телефонного апарата абоцію при виробництві нентом, що має два адаптери Функціональні блоки, що входять до складу Таким чином, сукупність ознак запропонованодвонаправлених адаптерів необхідні і достатні для го технічного рішення дозволяє вирішити поставякісної передачі інформаційних сигналів у двох лену задачу - скоротити час відновлення зв'язку напрямках для абонента, в порівнянні з прототипом Крім того, запропонований пристрій дозволяє надати Блок сполучення з телефонною ЛІНІЄЮ з функабонентові нові послуги ціями визначника сторони підключення і формування стандартних сигналів для телефонного апаВнаслідок поширеного пошуку по патентній та рата і телефонної станції визначає, з якої сторони науково-технічній літературі по ВІДПОВІДНИМ рубрипідключення - з боку телефонної станції, чи з боку кам МПК і УДК сукупність суттєвих ознак, яка потелефонного апарата абонента - і направляє сигвністю, або частково збігається з заявленою, та нал у мікропроцесор для підключення відповідної дозволяє вирішувати поставлену винахідницьку мікропрограми керування, крім того, блок формує задачу, не була знайдена в жодному з технічних по командам від мікропроцесора і, ВІДПОВІДНО ДО рішень Як висновок, запропонований винахід відінформаційного сигналу від цифро-аналогового повідає критерію „новизна" перетворювача стандартні службові й інформаційЗ відомого рівня техніки сукупність суттєвих ні сигнали, зрозумілі для телефонної станції і теознак запропонованого технічного рішення з очелефонного апарата видністю не витікає Як висновок, запропонований винахід відповідає критерію „винахідницький ріДвонаправлений блок аналого-цифрового певень" ретворення необхідний для перетворення аналогового сигналу від телефонної лінії і від телефонЗапропонований винахід знаходиться на стадії ного апарата в цифрову форму, зрозумілу для промислових випробувань Отже, запропоноване мікропроцесора, і навпаки - в зворотному процесі технічне рішення відповідає критерію „промислова застосовність" Блок прийому-передачі перетворяє цифровий сигнал у частотно-модульований, підсилює і форЦя обставина підтверджується прикладом йомує сигнал для передачі його через блок сполуго конкретної реалізації чення з ЛІНІЄЮ енергопостачання у ЛІНІЮ зв'язку На фіг 1 представлена схема підключення до або прийому, посилення і демодулювання сигналу телефонної лінії пристрою підключення телефону з лінії зв'язку абонента при відсутності зв'язку з телефонною станцією Схема сполучення з ЛІНІЄЮ енергопостачання здійснює гальванічну розв'язку силової напруги На фіг 2-структурна схема адаптера частотою 50Гц з інформаційним сигналом Пристрій 1 підключення телефону абонента при відсутності зв'язку з телефонною станцією, Мікропроцесор із програмою стиснення і відмістить ділянку 2 лінії енергопостачання, підклюновлювання оцифрованного сигналу дозволяє в чену своїми кінцями до телефонної лінії зв'язку 3, з стиснутому виді передати інформацію за межі боку телефонної станції 4 і з боку телефону 5 абоадаптера по лінії енергопостачання і привести нента, паралельно ДІЛЯНЦІ телефонної лінії 6 з прийняту з лінії енергопостачання інформацію у тимчасово відсутнім зв'язком, через двонаправлевид, необхідний для внутрішньої роботи адаптера ні адаптери 7, кожний з яких включає двонаправПри цьому забезпечується необхідна швидкість лений блок 8 сполучення з телефонною ЛІНІЄЮ з передачі інформації Одночасно, мікропрограма функціями визначника сторони підключення і фокерування обміном інформацією дозволяє синхрормування стандартних сигналів для телефону нізувати і керувати роботою каналів прийомуабонента або телефонної станції , з'єднаний із передачі усередині адаптера і через ЛІНІЮ зв'язку двунаправленим блоком 9 аналого-цифрового (енергопостачання) обміном інформацією між ада перетворення, двонаправлений блок 10 прийомупередачі частотно-модульованого сигналу, з'єднаний зі схемою 11 сполучення з ЛІНІЄЮ енергопостачання Усі перераховані вище блоки зв'язані з мікропроцесором 12, що має функції двонаправленого стиснення і відновлювання оцифрованного сигналу і керування обміном інформацією між блоками усередині адаптера 7 і між адаптерами пристрою 1 Пристрій працює в такий спосіб При підключенні телефону 5 абонента до адаптера 7, блок 8 визначає сторону підключення, у даному випадку відсутність у лінії постійної напруги 60 В або 48 В говорить про підключення телефонного апарата 5 абонента У випадку наявності постійної напруги 60 В або 48 В блок 8 визначає сторону підключення до телефонної станції 4 Мікропроцесор включає підпрограму керування блоком 8 для роботи з телефоном 5 абонента Абонент піднімає трубку телефону 5, блок 8 сполучення видає службовий сигнал "трубка піднята" у мікропроцесор, що виробляє службовий сигнал "трубка піднята" і одночасно підключає всі блоки для прийому і передачі інформації Через блок 10 прийому-передачі і схему 11 сполучення з ЛІНІЄЮ енергопостачання цей сигнал по лінії 2 передається на вхід адаптера 7, підключеного з боку телефонної станції 4, на схему 11 сполучення з ЛІНІЄЮ енергопостачання У схемі 11 сполучення з ЛІНІЄЮ енергопостачання відбувається гальванічна розв'язка силової напруги 220 В 50Гц з інформаційним сигналом Через блок 10 прийому-передачі сигнал попадає в мікропроцесор 12, що дає команду блокові 8 на вироблення стандартного сигналу "підняття трубки" для телефонної станції 4 і одночасно підключає всі блоки для прийому і передачі інформації У ВІДПОВІДЬ телефонна станція 4 виробляє звуковий сигнал "ВІДПОВІДЬ станції" 56104 частотою 425 Гц, що надходить у блок 8 і далі сигнал у блоці 9 перетворяється в цифрову форму і за допомогою мікропроцесора 12 сигнал стискується, формується пакет і через блок 10 промодульований і посилений сигнал за допомогою схеми 11 через ЛІНІЮ енергопостачання попадає на вхід адаптера 7, підключеного з боку телефону 5 абонента Далі сигнал приймається блоком 10, демодулюється, розпаковується і відновлюється в мікропроцесорі 12 та перетворюється в аналогову форму блоком 9, і через блок 8 надходить у телефон 5 абонента Далі абонент набирає потрібний номер У випадку тонального набору, процес відбувається аналогічно процесові прийому-передачі звукового сигналу У випадку імпульсного набору номера, процес відбувається аналогічно прийому-передачі службового сигналу Так само обробляється сигнал "відбій" Розмова передається як звуковий сигнал Сигнал "зайнятий", "контроль посилки виклику", "посилка виклику", "зайняте - перевантаження" також передається, як звуковий сигнал Швидкість передачі інформації, що забезпечується пристроєм - до 128Кбит/сек Таким чином, запропонований пристрій підключення телефону абонента при відсутності зв'язку з телефонною станцією виконує поставлену задачу і забезпечує швидке і якісне підключення абонента до телефонної мережі, тим самим підвищуючи якість обслуговування абонентів Крім того, такий пристрій можна розглядати, як джерело нових послуг для абонентів - підключення паралельних телефонних апаратів, мобільне подовження лінії зв'язку за бажанням абонента Використання операторами зв'язку запропонованого технічного рішення піднімає якість і рівень послуг для абонента до сучасних стандартів 220 Б ФІГ. 1 56104 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Device for connecting a subscriber set in the absence of connection with an exchange

Автори англійською

KABARDIN Nikolay Konstantinovich, Odnorozhenko Vasyl Borysovych, Stepanian Beniamyn Gurgenovych

Назва патенту російською

Устройство для подключения телефона абонента при отсутствии соединения с телефонной станцией

Автори російською

Однороженко Василий Борисович, Степанян Бениамин Гургенович

МПК / Мітки

МПК: H04M 3/42, H04M 1/738

Мітки: відсутності, пристрій, зв'язку, телефону, абонента, підключення, станцією, телефонною
