Автономна система звуковідтворення для струнних електромузичних інструментів з цілісними корпусами

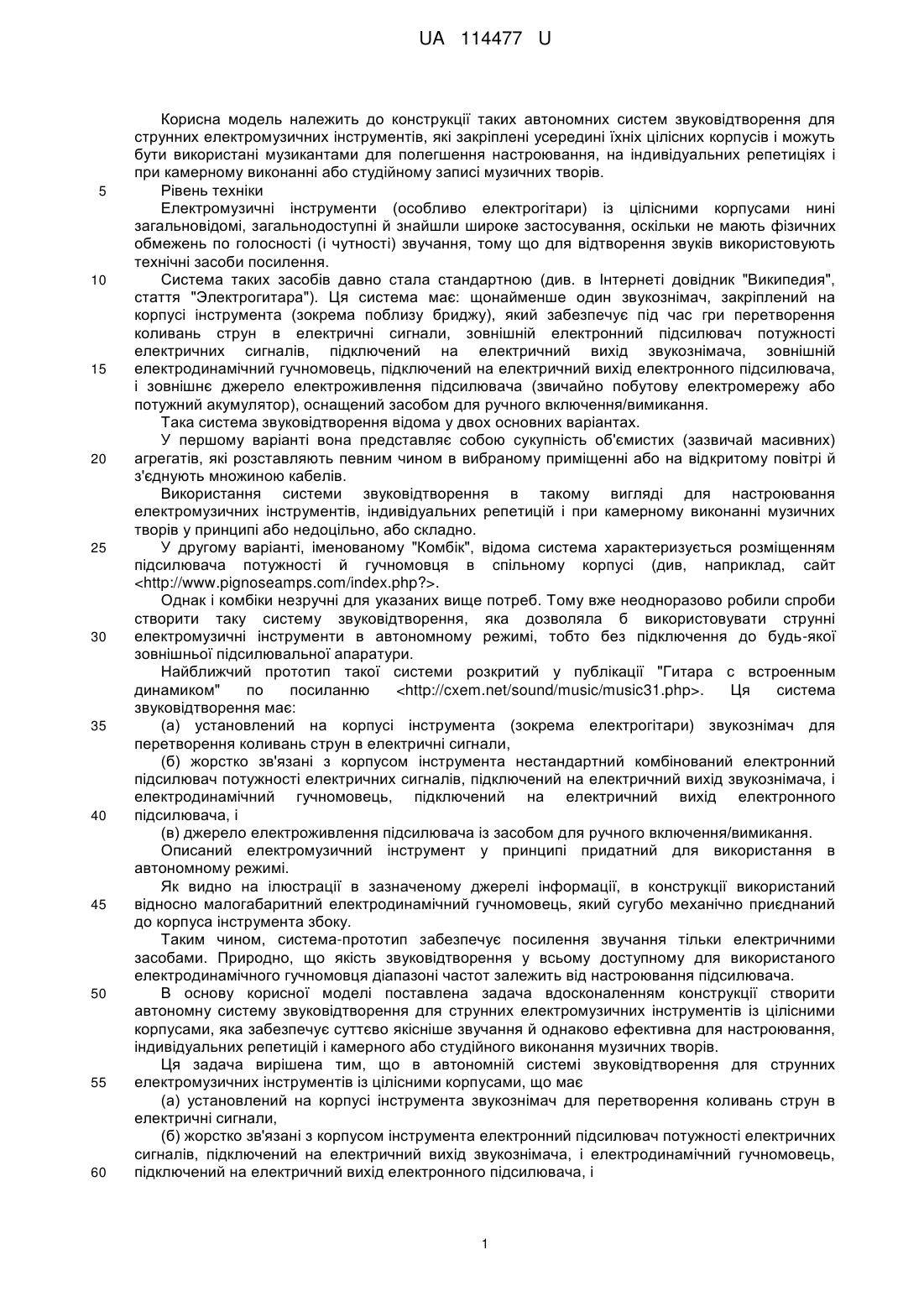

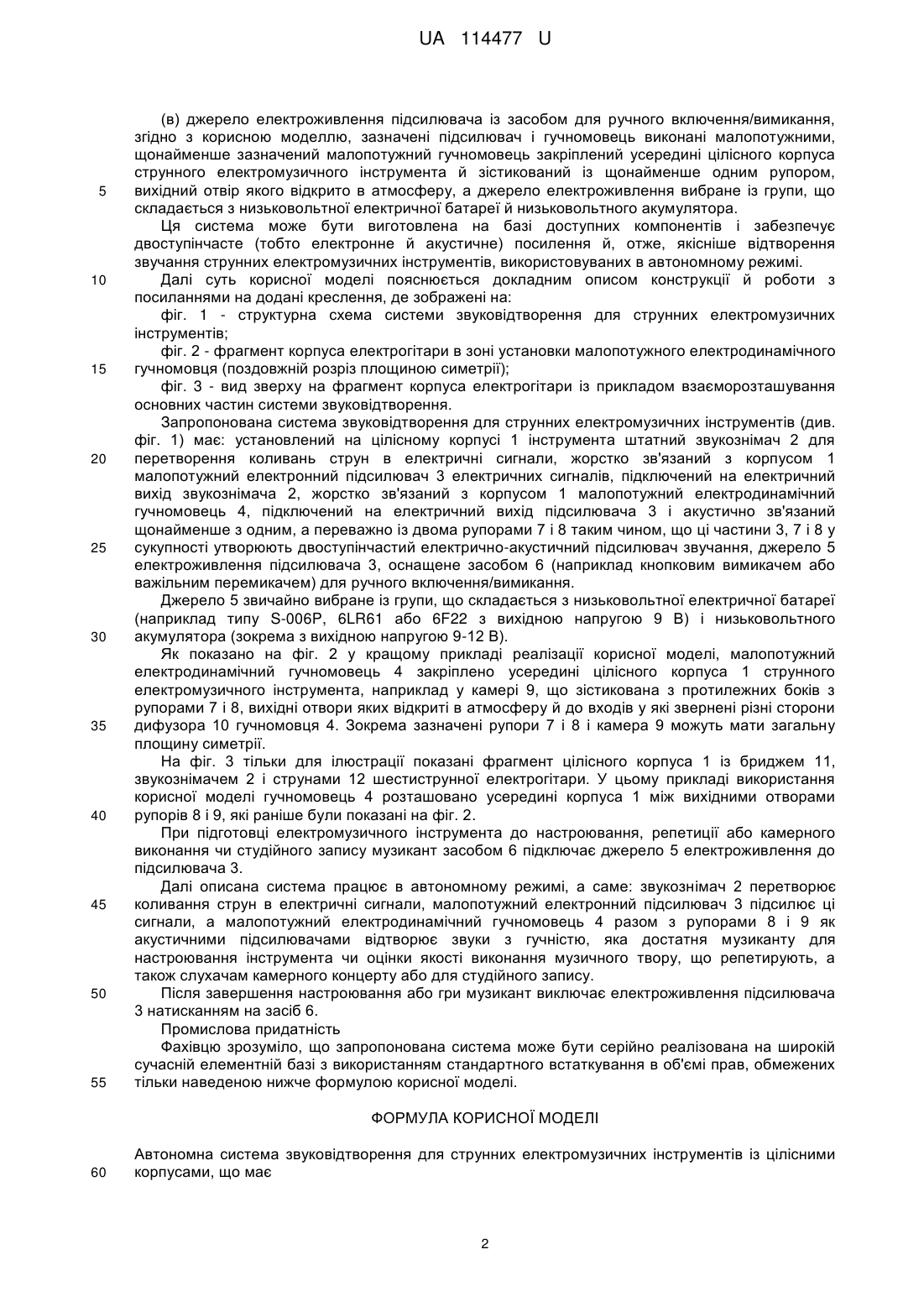

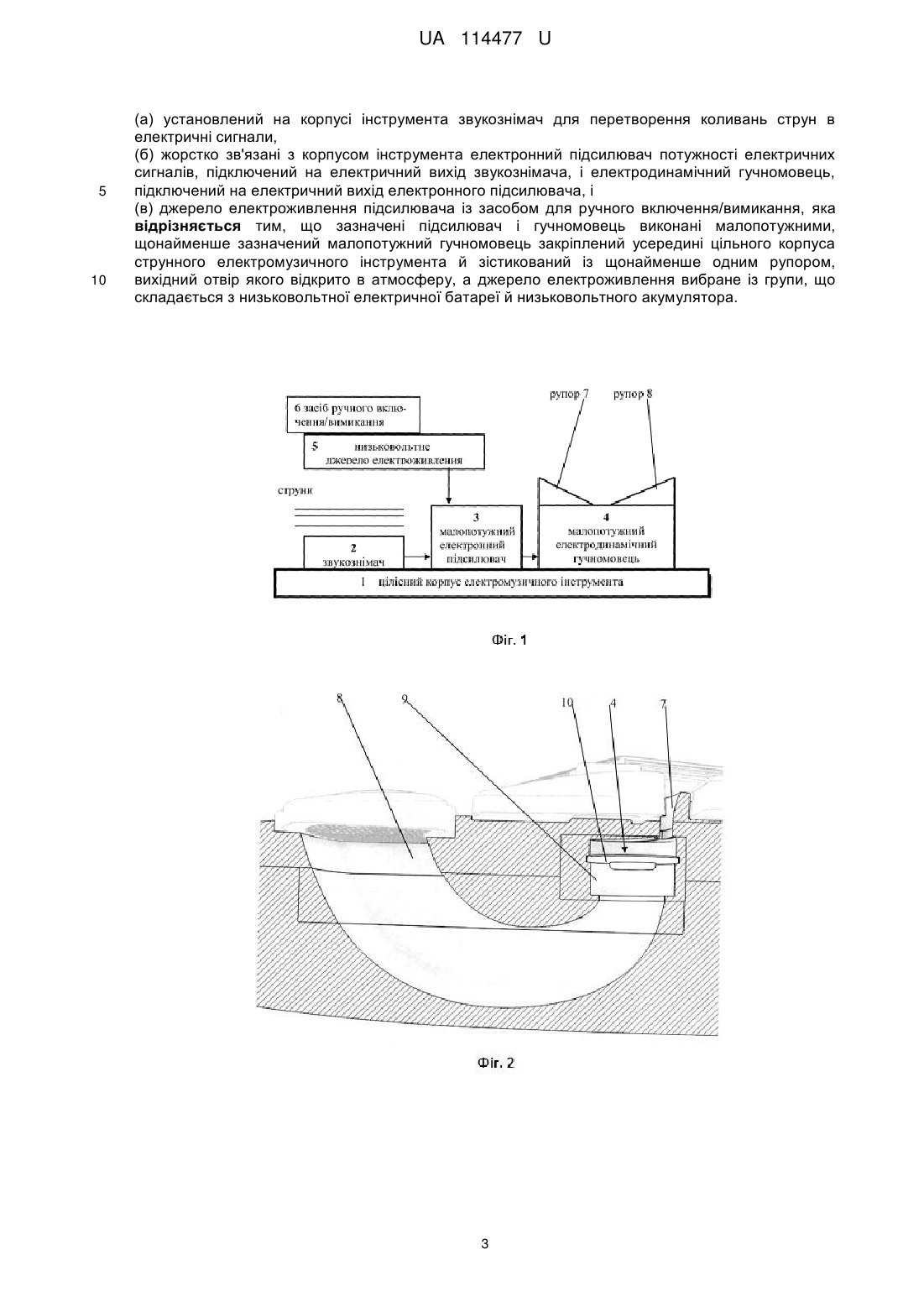

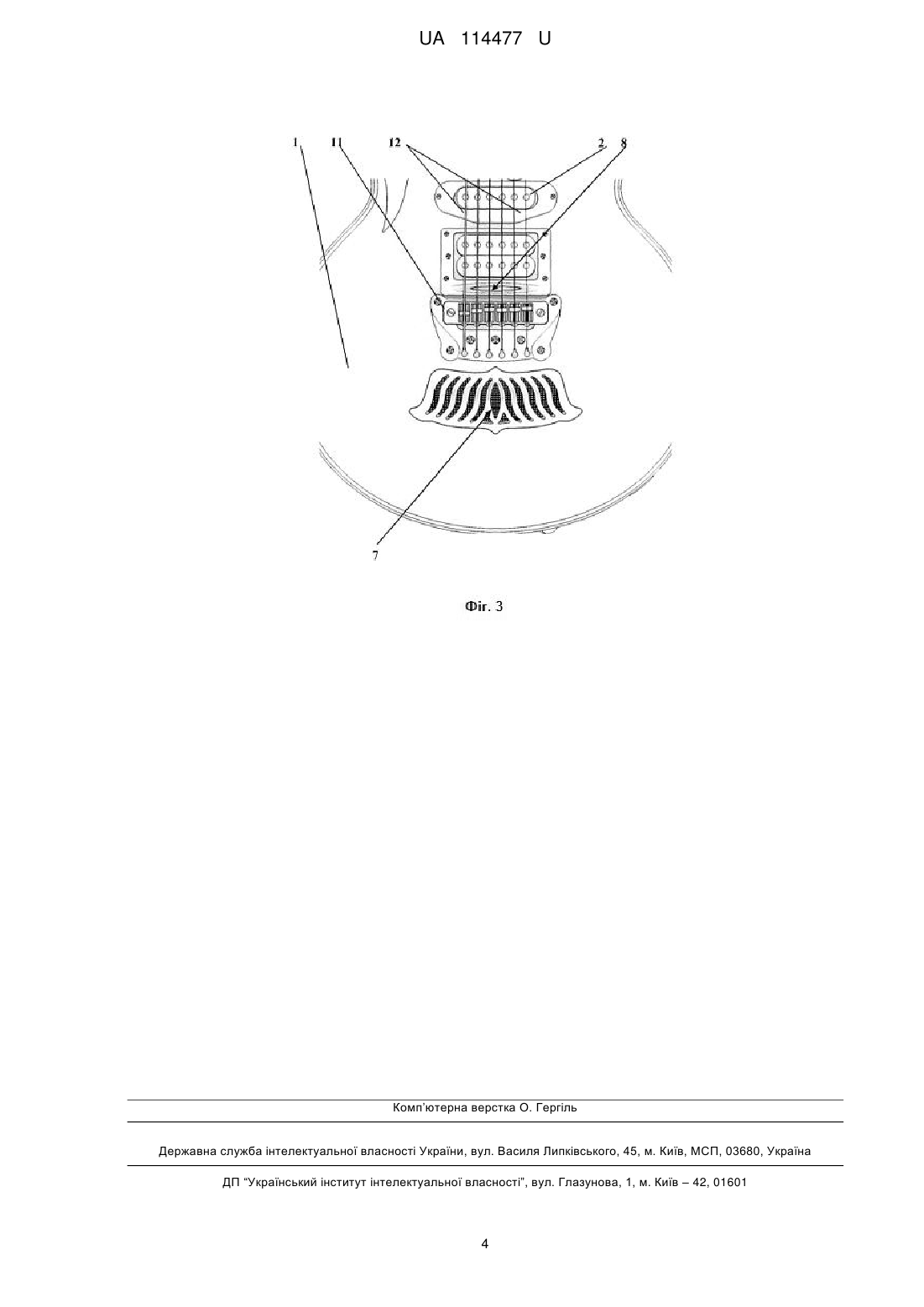

Реферат: Автономна система звуковідтворення для струнних електромузичних інструментів із цілісними корпусами має (а) установлений на корпусі інструмента звукознімач для перетворення коливань струн в електричні сигнали, (б) жорстко зв'язані з корпусом інструмента електронний підсилювач потужності електричних сигналів, підключений на електричний вихід звукознімача, і електродинамічний гучномовець, підключений на електричний вихід електронного підсилювача, і (в) джерело електроживлення підсилювача із засобом для ручного включення/вимикання. Зазначені підсилювач і гучномовець виконані малопотужними, щонайменше зазначений малопотужний гучномовець закріплений усередині цільного корпуса струнного електромузичного інструмента й зістикований із щонайменше одним рупором, вихідний отвір якого відкрито в атмосферу, а джерело електроживлення вибране із групи, що складається з низьковольтної електричної батареї й низьковольтного акумулятора. UA 114477 U (12) UA 114477 U UA 114477 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції таких автономних систем звуковідтворення для струнних електромузичних інструментів, які закріплені усередині їхніх цілісних корпусів і можуть бути використані музикантами для полегшення настроювання, на індивідуальних репетиціях і при камерному виконанні або студійному записі музичних творів. Рівень техніки Електромузичні інструменти (особливо електрогітари) із цілісними корпусами нині загальновідомі, загальнодоступні й знайшли широке застосування, оскільки не мають фізичних обмежень по голосності (і чутності) звучання, тому що для відтворення звуків використовують технічні засоби посилення. Система таких засобів давно стала стандартною (див. в Інтернеті довідник "Википедия", стаття "Электрогитара"). Ця система має: щонайменше один звукознімач, закріплений на корпусі інструмента (зокрема поблизу бриджу), який забезпечує під час гри перетворення коливань струн в електричні сигнали, зовнішній електронний підсилювач потужності електричних сигналів, підключений на електричний вихід звукознімача, зовнішній електродинамічний гучномовець, підключений на електричний вихід електронного підсилювача, і зовнішнє джерело електроживлення підсилювача (звичайно побутову електромережу або потужний акумулятор), оснащений засобом для ручного включення/вимикання. Така система звуковідтворення відома у двох основних варіантах. У першому варіанті вона представляє собою сукупність об'ємистих (зазвичай масивних) агрегатів, які розставляють певним чином в вибраному приміщенні або на відкритому повітрі й з'єднують множиною кабелів. Використання системи звуковідтворення в такому вигляді для настроювання електромузичних інструментів, індивідуальних репетицій і при камерному виконанні музичних творів у принципі або недоцільно, або складно. У другому варіанті, іменованому "Комбік", відома система характеризується розміщенням підсилювача потужності й гучномовця в спільному корпусі (див, наприклад, сайт . Однак і комбіки незручні для указаних вище потреб. Тому вже неодноразово робили спроби створити таку систему звуковідтворення, яка дозволяла б використовувати струнні електромузичні інструменти в автономному режимі, тобто без підключення до будь-якої зовнішньої підсилювальної апаратури. Найближчий прототип такої системи розкритий у публікації "Гитара с встроенным динамиком" по посиланню . Ця система звуковідтворення має: (а) установлений на корпусі інструмента (зокрема електрогітари) звукознімач для перетворення коливань струн в електричні сигнали, (б) жорстко зв'язані з корпусом інструмента нестандартний комбінований електронний підсилювач потужності електричних сигналів, підключений на електричний вихід звукознімача, і електродинамічний гучномовець, підключений на електричний вихід електронного підсилювача, і (в) джерело електроживлення підсилювача із засобом для ручного включення/вимикання. Описаний електромузичний інструмент у принципі придатний для використання в автономному режимі. Як видно на ілюстрації в зазначеному джерелі інформації, в конструкції використаний відносно малогабаритний електродинамічний гучномовець, який сугубо механічно приєднаний до корпуса інструмента збоку. Таким чином, система-прототип забезпечує посилення звучання тільки електричними засобами. Природно, що якість звуковідтворення у всьому доступному для використаного електродинамічного гучномовця діапазоні частот залежить від настроювання підсилювача. В основу корисної моделі поставлена задача вдосконаленням конструкції створити автономну систему звуковідтворення для струнних електромузичних інструментів із цілісними корпусами, яка забезпечує суттєво якісніше звучання й однаково ефективна для настроювання, індивідуальних репетицій і камерного або студійного виконання музичних творів. Ця задача вирішена тим, що в автономній системі звуковідтворення для струнних електромузичних інструментів із цілісними корпусами, що має (а) установлений на корпусі інструмента звукознімач для перетворення коливань струн в електричні сигнали, (б) жорстко зв'язані з корпусом інструмента електронний підсилювач потужності електричних сигналів, підключений на електричний вихід звукознімача, і електродинамічний гучномовець, підключений на електричний вихід електронного підсилювача, і 1 UA 114477 U 5 10 15 20 25 30 35 40 45 50 55 (в) джерело електроживлення підсилювача із засобом для ручного включення/вимикання, згідно з корисною моделлю, зазначені підсилювач і гучномовець виконані малопотужними, щонайменше зазначений малопотужний гучномовець закріплений усередині цілісного корпуса струнного електромузичного інструмента й зістикований із щонайменше одним рупором, вихідний отвір якого відкрито в атмосферу, а джерело електроживлення вибране із групи, що складається з низьковольтної електричної батареї й низьковольтного акумулятора. Ця система може бути виготовлена на базі доступних компонентів і забезпечує двоступінчасте (тобто електронне й акустичне) посилення й, отже, якісніше відтворення звучання струнних електромузичних інструментів, використовуваних в автономному режимі. Далі суть корисної моделі пояснюється докладним описом конструкції й роботи з посиланнями на додані креслення, де зображені на: фіг. 1 - структурна схема системи звуковідтворення для струнних електромузичних інструментів; фіг. 2 - фрагмент корпуса електрогітари в зоні установки малопотужного електродинамічного гучномовця (поздовжній розріз площиною симетрії); фіг. 3 - вид зверху на фрагмент корпуса електрогітари із прикладом взаєморозташування основних частин системи звуковідтворення. Запропонована система звуковідтворення для струнних електромузичних інструментів (див. фіг. 1) має: установлений на цілісному корпусі 1 інструмента штатний звукознімач 2 для перетворення коливань струн в електричні сигнали, жорстко зв'язаний з корпусом 1 малопотужний електронний підсилювач 3 електричних сигналів, підключений на електричний вихід звукознімача 2, жорстко зв'язаний з корпусом 1 малопотужний електродинамічний гучномовець 4, підключений на електричний вихід підсилювача 3 і акустично зв'язаний щонайменше з одним, а переважно із двома рупорами 7 і 8 таким чином, що ці частини 3, 7 і 8 у сукупності утворюють двоступінчастий електрично-акустичний підсилювач звучання, джерело 5 електроживлення підсилювача 3, оснащене засобом 6 (наприклад кнопковим вимикачем або важільним перемикачем) для ручного включення/вимикання. Джерело 5 звичайно вибране із групи, що складається з низьковольтної електричної батареї (наприклад типу S-006P, 6LR61 або 6F22 з вихідною напругою 9 В) і низьковольтного акумулятора (зокрема з вихідною напругою 9-12 В). Як показано на фіг. 2 у кращому прикладі реалізації корисної моделі, малопотужний електродинамічний гучномовець 4 закріплено усередині цілісного корпуса 1 струнного електромузичного інструмента, наприклад у камері 9, що зістикована з протилежних боків з рупорами 7 і 8, вихідні отвори яких відкриті в атмосферу й до входів у які звернені різні сторони дифузора 10 гучномовця 4. Зокрема зазначені рупори 7 і 8 і камера 9 можуть мати загальну площину симетрії. На фіг. 3 тільки для ілюстрації показані фрагмент цілісного корпуса 1 із бриджем 11, звукознімачем 2 і струнами 12 шестиструнної електрогітари. У цьому прикладі використання корисної моделі гучномовець 4 розташовано усередині корпуса 1 між вихідними отворами рупорів 8 і 9, які раніше були показані на фіг. 2. При підготовці електромузичного інструмента до настроювання, репетиції або камерного виконання чи студійного запису музикант засобом 6 підключає джерело 5 електроживлення до підсилювача 3. Далі описана система працює в автономному режимі, а саме: звукознімач 2 перетворює коливання струн в електричні сигнали, малопотужний електронний підсилювач 3 підсилює ці сигнали, а малопотужний електродинамічний гучномовець 4 разом з рупорами 8 і 9 як акустичними підсилювачами відтворює звуки з гучністю, яка достатня музиканту для настроювання інструмента чи оцінки якості виконання музичного твору, що репетирують, а також слухачам камерного концерту або для студійного запису. Після завершення настроювання або гри музикант виключає електроживлення підсилювача 3 натисканням на засіб 6. Промислова придатність Фахівцю зрозуміло, що запропонована система може бути серійно реалізована на широкій сучасній елементній базі з використанням стандартного встаткування в об'ємі прав, обмежених тільки наведеною нижче формулою корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Автономна система звуковідтворення для струнних електромузичних інструментів із цілісними корпусами, що має 2 UA 114477 U 5 10 (а) установлений на корпусі інструмента звукознімач для перетворення коливань струн в електричні сигнали, (б) жорстко зв'язані з корпусом інструмента електронний підсилювач потужності електричних сигналів, підключений на електричний вихід звукознімача, і електродинамічний гучномовець, підключений на електричний вихід електронного підсилювача, і (в) джерело електроживлення підсилювача із засобом для ручного включення/вимикання, яка відрізняється тим, що зазначені підсилювач і гучномовець виконані малопотужними, щонайменше зазначений малопотужний гучномовець закріплений усередині цільного корпуса струнного електромузичного інструмента й зістикований із щонайменше одним рупором, вихідний отвір якого відкрито в атмосферу, а джерело електроживлення вибране із групи, що складається з низьковольтної електричної батареї й низьковольтного акумулятора. 3 UA 114477 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
