Пристрій для настроювая струнних музичних інструментів

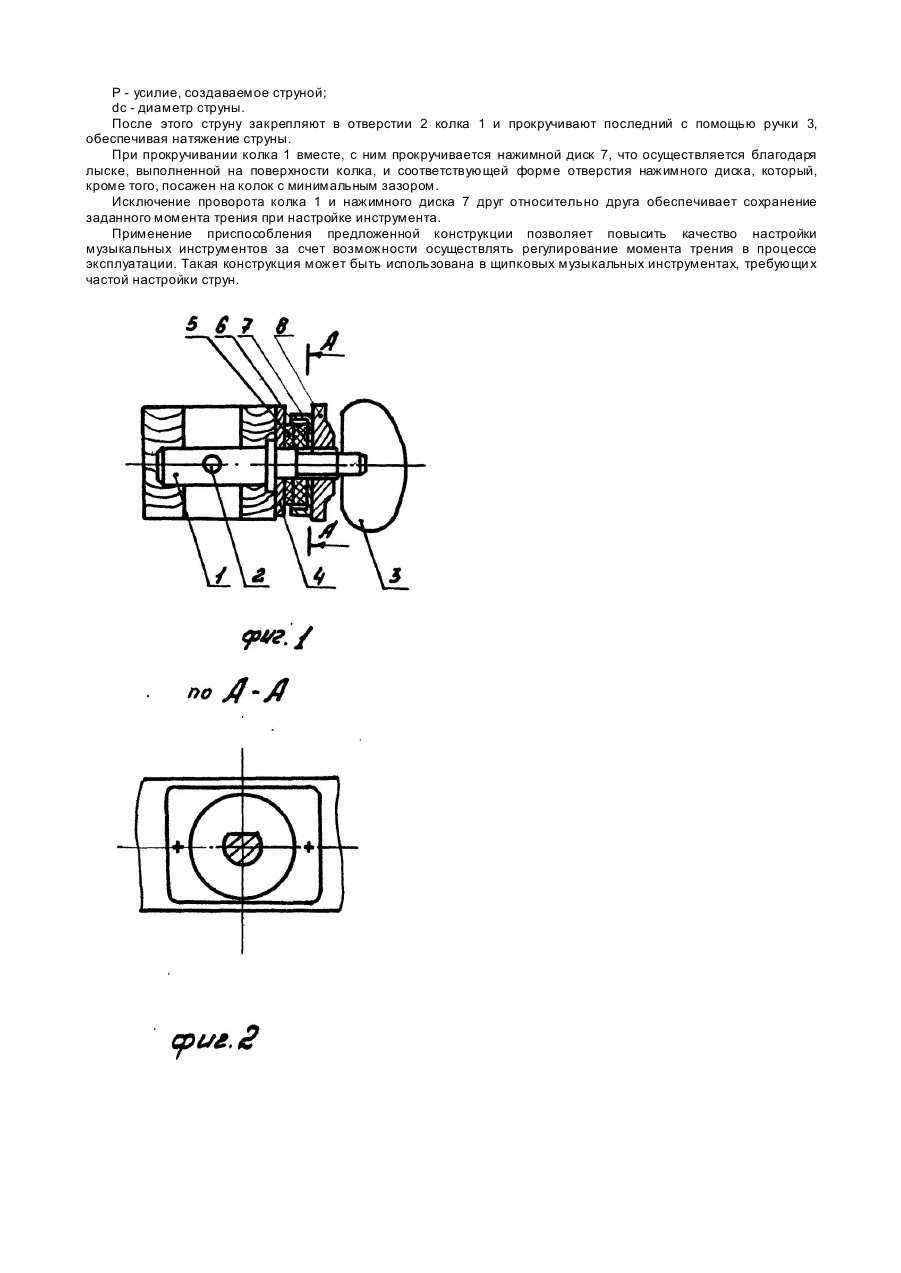

Изобретение относится к производству музыкальных инструментов, в частности, к приспособлениям для настройки струнных музыкальных инструментов. Известно устройство для настройки струнных музыкальных инструментов [1], имеющее корпус, включающий основание и резьбовой фланец, навинчивающийся на витки резьбы основания. Через фланец проходит поворотная струнная стойка для крепления струны. К стойке прикреплено колесо, расположенное в корпусе. Через соосные отверстия, выполненные в противоположных стенках корпуса, проходит вращающийся настроечный вал, имеющий участок с червячной резьбой, зацепляющийся с червячным колесом, а также настроечную ручку. Недостатками устройства являются, во-первых, сложность конструкции, во-вторых, невозможность осуществления быстрого наматывания струны при необходимости ее замены. Частично эти недостатки устранены в устройстве для настройки струнных музыкальных инструментов [2], в котором наматывающий шпиндель с закрепленной на нем струной может селективно и независимо поворачиваться либо с передаточным отношением, равным единице либо с передаточным отношением, обеспечивающим многократное замедление его поворота. Первая скорость поворота шпинделя используется для первоначального натяжения струны до требуемой величины при ее обрыве или замене. Вторая скорость поворота используется для тонкой регулировки при настройке струны на соответствующую ноту. Многократное замедление поворота достигается за счет использования червячного колеса, жестко связанного со шпинделем и вращаемым червяком на валу. Вращение с передаточным отношением, равным единице, достигается путем непосредственного поворота вала ручкой. Это заставляет червяк и вал аксиально перемещаться, преодолевая усилие пружины таким образом, что червячное колесо и червяк работают как храповой механизм. Недостатком описанного устройства, как и предыдущего, является сложность конструкции. Значительно проще конструкция приспособления для настройки струнных музыкальных инструментов, выбранного в качестве прототипа, которая содержит тормозные пластины, установленные соосно на цилиндрическом колке, на одном конце которого установлена струна, а на другом - р учка [3]. Устройство устанавливается в опорной части инструмента посредством двух опорных колец, разнесенных одно относительно другого по длине колка и имеющих на вн утренней поверхности по одному поперечному пазу. Натяжение струны обеспечивается вращением колка при помощи ручки и поддерживается благодаря моменту трения, возникающему между опорными кольцами и установленным в них с натягом колком. Поперечные пазы создают дополнительные силы, препятствующие самооткручиванию. Недостатком прототипа является то, что его конструкция не обеспечивает возможность регулирования момента трения, величина которого уменьшается в процессе эксплуатации инструмента за счет некомпенсируемого износа трущи хся деталей. При этом ослабевает сила натяжения струны и, в результате, снижается качество настройки. По этой причине данное приспособление целесообразно использовать в клавишных струнных инструментах (пианино, рояль), в которых настройка осуществляется редко, и, соответственно, невозможно его применение в щипковых струнных инстр ументах (гитара, мандолина, банджо), требующих постоянной настройки струн. Задачей изобретения является разработка приспособления для настройки струнных музыкальных инструментов, в котором путем обеспечения возможности регулирования момента трения в процессе эксплуатации инструмента в зависимости от степени натяжения струны достигается регулировка силы натяжения струны и, следовательно, повышается качество настройки, Поставленная задача решена тем, что приспособление для настройки струнных музыкальных инструментов, содержащее тормозные пластины, установленные соосно на цилиндрическом колке, на одном конце которого установлена струна, а на другом - ручка, согласно изобретению, снабжено соосно установленными на цилиндрическом колке упругим элементом и нажимным диском с регулировочной гайкой, причем тормозные пластины, упругий элемент и нажимной диск с регулировочной гайкой установлены с возможностью контакта рабочими поверхностями между собой, при этом на поверхности колка в месте установки нажимного диска выполнена лыска, а поверхность отверстия нажимного диска имеет соответствующий лыске сегментообразный срез. Описанная конструкция позволяет осуществлять регулирование момента трения в процессе эксплуатации инструмента в зависимости от степени натяжения струны. При этом выполнение на поверхности колка в месте установки нажимного диска лыски, а также придание отверстию диска формы, соответствующей форме поперечного сечения колка, позволяет устанавливать заданный момент трения и обеспечивать его сохранение при настройке. Такая конструкция применима в щипковых струнных музыкальных инструментах, требующи х частой настройки струн. На фиг. 1 изображено приспособление для настройки струнных музыкальных инструментов; на фиг. 2 разрез А-А на фиг. 1. Приспособление содержит цилиндрический колок 1, на одном конце которого выполнено отверстие 2 для крепления струны (на чертеже не показана), а на другом конце установлена ручка 3. На колке 1 между струной и ручкой соосно установлены с возможностью контакта рабочими поверхностями между собой тормозные пластины 4, 5, резиновый упругий элемент 6 и нажимной диск 7 с регулировочной гайкой 8, при этом тормозная пластина 5 выполнена из фрикционного материала, например феродо. На поверхности колка 1 выполнена резьба для установки регулировочной гайки 8, а в месте установки нажимного диска 7 выполнена лыска, при этом отверстие нажимного диска 7 имеет форму, соответствующую форме поперечного сечения колка. Приспособление работает следующим образом. Вращением регулировочной гайки 8 передают давление на нажимной диск 7, который, в свою очередь, нажимает на упругий элемент 6, воздействующий на тормозную пластину 5, прижимающуюся к тормозной пластине 4. Чем больше величина давления пластины 5 на пластину 4, тем больше момент трения, значение которого должно удовлетворять следующему условию: где dk - диаметр колка: Р - усилие, создаваемое струной; dс - диаметр струны. После этого струну закрепляют в отверстии 2 колка 1 и прокручивают последний с помощью ручки 3, обеспечивая натяжение струны. При прокручивании колка 1 вместе, с ним прокручивается нажимной диск 7, что осуществляется благодаря лыске, выполненной на поверхности колка, и соответствующей форме отверстия нажимного диска, который, кроме того, посажен на колок с минимальным зазором. Исключение проворота колка 1 и нажимного диска 7 друг относительно друга обеспечивает сохранение заданного момента трения при настройке инструмента. Применение приспособления предложенной конструкции позволяет повысить качество настройки музыкальных инструментов за счет возможности осуществлять регулирование момента трения в процессе эксплуатации. Такая конструкция может быть использована в щипковых музыкальных инструментах, требующи х частой настройки струн.
