Спосіб виготовлення термопанелі

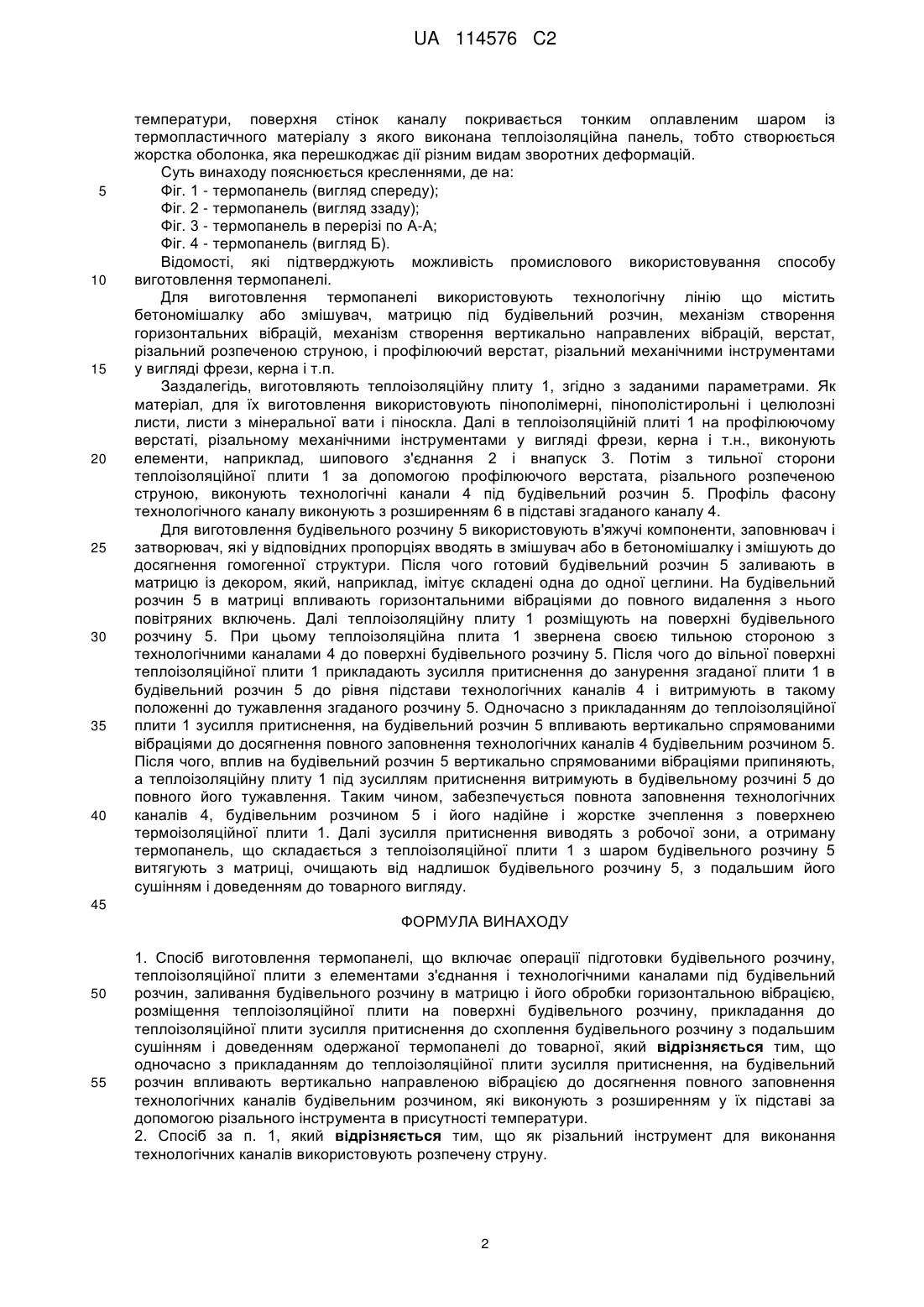

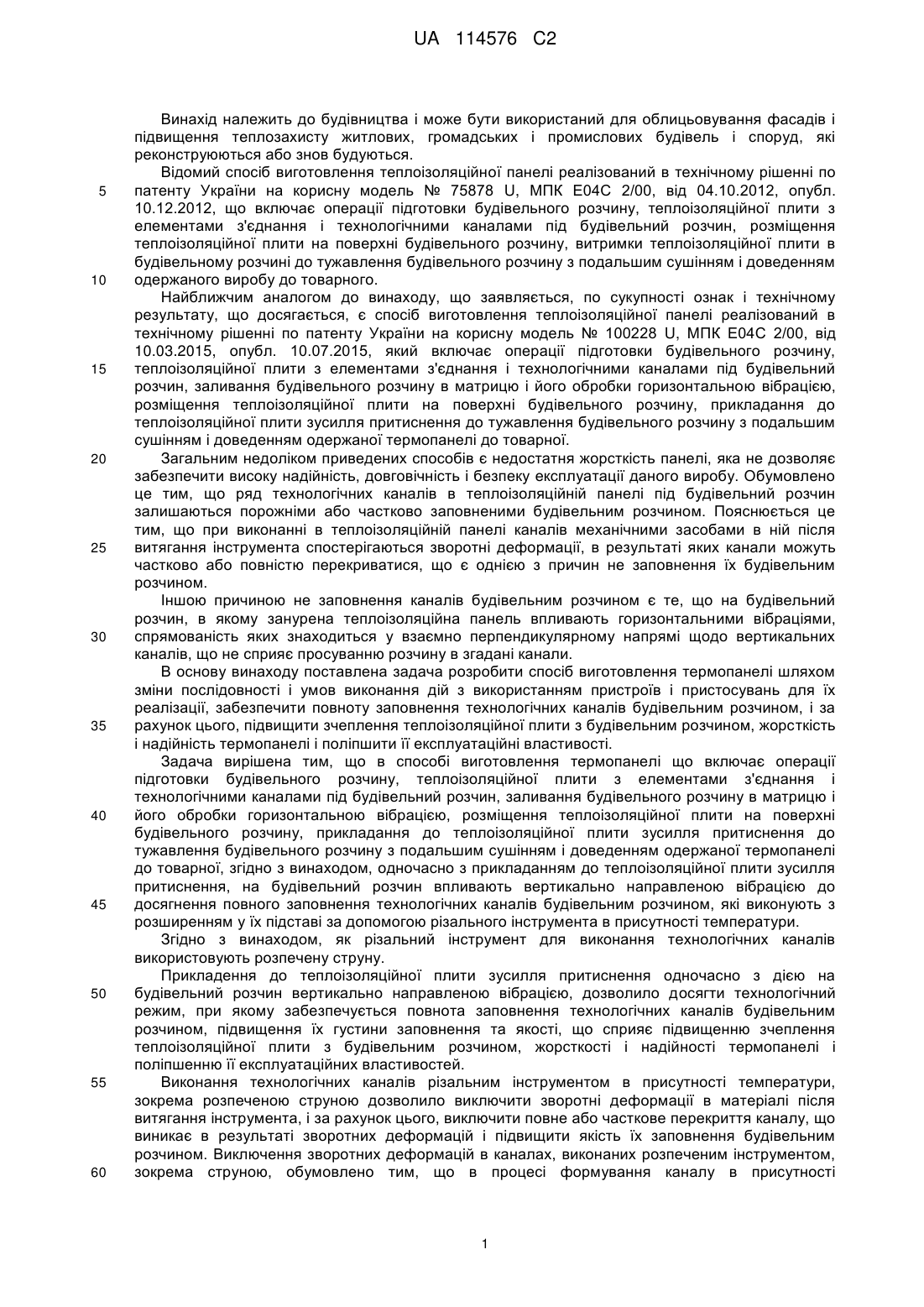

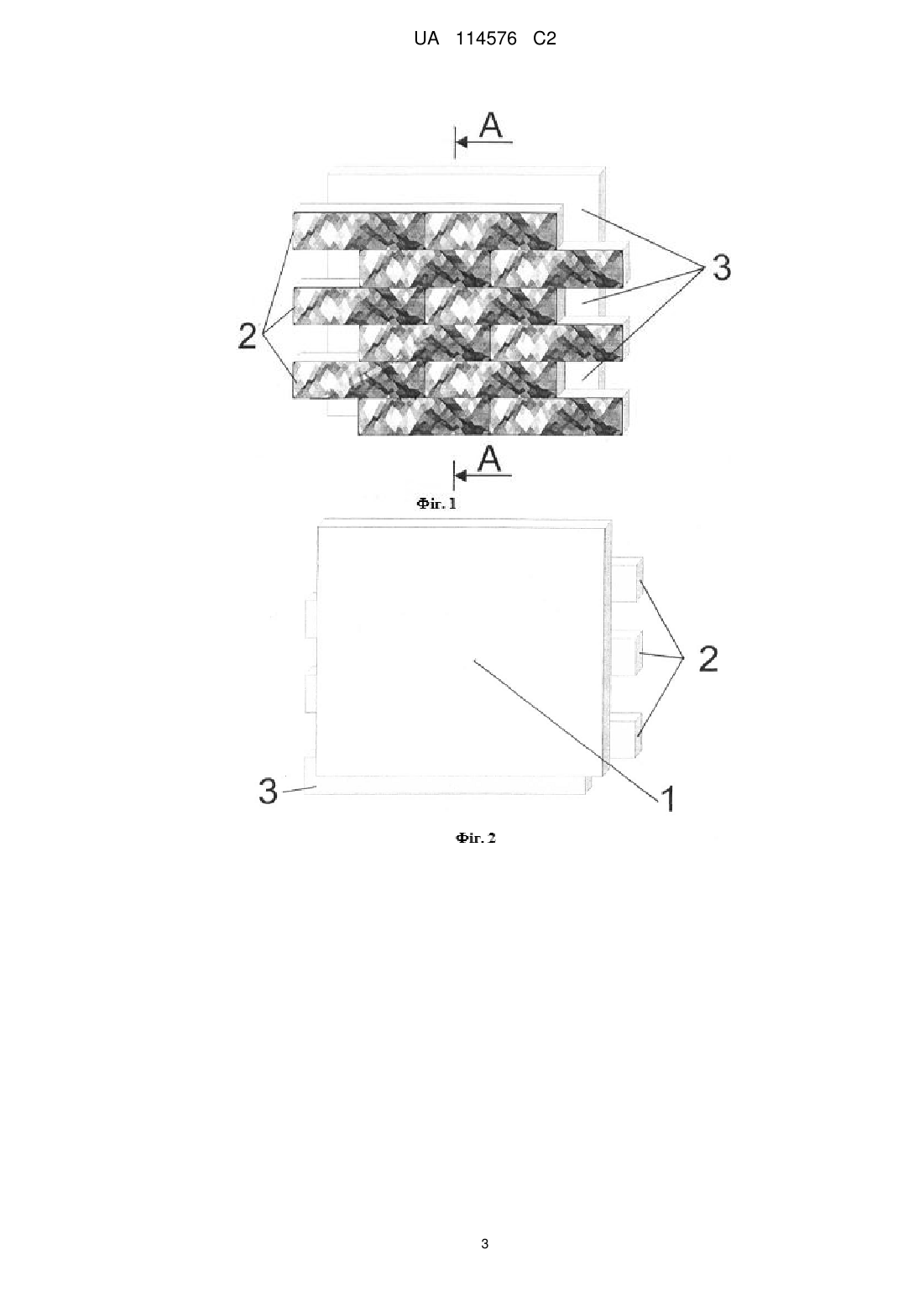

Реферат: Використання: винахід належить до будівництва і може бути використаний для облицьовування фасадів і підвищення теплозахисту житлових, громадських і промислових будівель і споруд, які реконструюються або знов будуються. Задача: розробити спосіб виготовлення термопанелі шляхом зміни послідовності і умов виконання дій з використанням пристроїв і пристосувань для їх реалізації забезпечити повноту заповнення технологічних каналів будівельним розчином. Суть способу виготовлення термопанелі, що включає: операції підготовки будівельного розчину, теплоізоляційної плити з елементами з'єднання і технологічними каналами під будівельний розчин, заливання будівельного розчину в матрицю і його обробки горизонтальною вібрацією, розміщення теплоізоляційної плити на поверхні будівельного розчину, прикладення до теплоізоляційної плити зусилля притиснення до тужавлення будівельного розчину з подальшим сушінням і доведенням одержаної термопанелі до товарної. Одночасно з прикладанням до теплоізоляційної плити зусилля притиснення, на будівельний розчин впливають вертикально направленою вібрацією до досягнення повного заповнення технологічних каналів будівельним розчином, які виконують з розширенням у їх підставі за допомогою різального інструмента в присутності температури. Технічний результат: підвищити зчеплення теплоізоляційної плити з будівельним розчином, жорсткість і надійність термопанелі і поліпшити її експлуатаційні властивості. UA 114576 C2 (12) UA 114576 C2 UA 114576 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до будівництва і може бути використаний для облицьовування фасадів і підвищення теплозахисту житлових, громадських і промислових будівель і споруд, які реконструюються або знов будуються. Відомий спосіб виготовлення теплоізоляційної панелі реалізований в технічному рішенні по патенту України на корисну модель № 75878 U, МПК Е04С 2/00, від 04.10.2012, опубл. 10.12.2012, що включає операції підготовки будівельного розчину, теплоізоляційної плити з елементами з'єднання і технологічними каналами під будівельний розчин, розміщення теплоізоляційної плити на поверхні будівельного розчину, витримки теплоізоляційної плити в будівельному розчині до тужавлення будівельного розчину з подальшим сушінням і доведенням одержаного виробу до товарного. Найближчим аналогом до винаходу, що заявляється, по сукупності ознак і технічному результату, що досягається, є спосіб виготовлення теплоізоляційної панелі реалізований в технічному рішенні по патенту України на корисну модель № 100228 U, МПК Е04С 2/00, від 10.03.2015, опубл. 10.07.2015, який включає операції підготовки будівельного розчину, теплоізоляційної плити з елементами з'єднання і технологічними каналами під будівельний розчин, заливання будівельного розчину в матрицю і його обробки горизонтальною вібрацією, розміщення теплоізоляційної плити на поверхні будівельного розчину, прикладання до теплоізоляційної плити зусилля притиснення до тужавлення будівельного розчину з подальшим сушінням і доведенням одержаної термопанелі до товарної. Загальним недоліком приведених способів є недостатня жорсткість панелі, яка не дозволяє забезпечити високу надійність, довговічність і безпеку експлуатації даного виробу. Обумовлено це тим, що ряд технологічних каналів в теплоізоляційній панелі під будівельний розчин залишаються порожніми або частково заповненими будівельним розчином. Пояснюється це тим, що при виконанні в теплоізоляційній панелі каналів механічними засобами в ній після витягання інструмента спостерігаються зворотні деформації, в результаті яких канали можуть частково або повністю перекриватися, що є однією з причин не заповнення їх будівельним розчином. Іншою причиною не заповнення каналів будівельним розчином є те, що на будівельний розчин, в якому занурена теплоізоляційна панель впливають горизонтальними вібраціями, спрямованість яких знаходиться у взаємно перпендикулярному напрямі щодо вертикальних каналів, що не сприяє просуванню розчину в згадані канали. В основу винаходу поставлена задача розробити спосіб виготовлення термопанелі шляхом зміни послідовності і умов виконання дій з використанням пристроїв і пристосувань для їх реалізації, забезпечити повноту заповнення технологічних каналів будівельним розчином, і за рахунок цього, підвищити зчеплення теплоізоляційної плити з будівельним розчином, жорсткість і надійність термопанелі і поліпшити її експлуатаційні властивості. Задача вирішена тим, що в способі виготовлення термопанелі що включає операції підготовки будівельного розчину, теплоізоляційної плити з елементами з'єднання і технологічними каналами під будівельний розчин, заливання будівельного розчину в матрицю і його обробки горизонтальною вібрацією, розміщення теплоізоляційної плити на поверхні будівельного розчину, прикладання до теплоізоляційної плити зусилля притиснення до тужавлення будівельного розчину з подальшим сушінням і доведенням одержаної термопанелі до товарної, згідно з винаходом, одночасно з прикладанням до теплоізоляційної плити зусилля притиснення, на будівельний розчин впливають вертикально направленою вібрацією до досягнення повного заповнення технологічних каналів будівельним розчином, які виконують з розширенням у їх підставі за допомогою різального інструмента в присутності температури. Згідно з винаходом, як різальний інструмент для виконання технологічних каналів використовують розпечену струну. Прикладення до теплоізоляційної плити зусилля притиснення одночасно з дією на будівельний розчин вертикально направленою вібрацією, дозволило досягти технологічний режим, при якому забезпечується повнота заповнення технологічних каналів будівельним розчином, підвищення їх густини заповнення та якості, що сприяє підвищенню зчеплення теплоізоляційної плити з будівельним розчином, жорсткості і надійності термопанелі і поліпшенню її експлуатаційних властивостей. Виконання технологічних каналів різальним інструментом в присутності температури, зокрема розпеченою струною дозволило виключити зворотні деформації в матеріалі після витягання інструмента, і за рахунок цього, виключити повне або часткове перекриття каналу, що виникає в результаті зворотних деформацій і підвищити якість їх заповнення будівельним розчином. Виключення зворотних деформацій в каналах, виконаних розпеченим інструментом, зокрема струною, обумовлено тим, що в процесі формування каналу в присутності 1 UA 114576 C2 5 10 15 20 25 30 35 40 температури, поверхня стінок каналу покривається тонким оплавленим шаром із термопластичного матеріалу з якого виконана теплоізоляційна панель, тобто створюється жорстка оболонка, яка перешкоджає дії різним видам зворотних деформацій. Суть винаходу пояснюється кресленнями, де на: Фіг. 1 - термопанель (вигляд спереду); Фіг. 2 - термопанель (вигляд ззаду); Фіг. 3 - термопанель в перерізі по А-А; Фіг. 4 - термопанель (вигляд Б). Відомості, які підтверджують можливість промислового використовування способу виготовлення термопанелі. Для виготовлення термопанелі використовують технологічну лінію що містить бетономішалку або змішувач, матрицю під будівельний розчин, механізм створення горизонтальних вібрацій, механізм створення вертикально направлених вібрацій, верстат, різальний розпеченою струною, і профілюючий верстат, різальний механічними інструментами у вигляді фрези, керна і т.п. Заздалегідь, виготовляють теплоізоляційну плиту 1, згідно з заданими параметрами. Як матеріал, для їх виготовлення використовують пінополімерні, пінополістирольні і целюлозні листи, листи з мінеральної вати і піноскла. Далі в теплоізоляційній плиті 1 на профілюючому верстаті, різальному механічними інструментами у вигляді фрези, керна і т.н., виконують елементи, наприклад, шипового з'єднання 2 і внапуск 3. Потім з тильної сторони теплоізоляційної плити 1 за допомогою профілюючого верстата, різального розпеченою струною, виконують технологічні канали 4 під будівельний розчин 5. Профіль фасону технологічного каналу виконують з розширенням 6 в підставі згаданого каналу 4. Для виготовлення будівельного розчину 5 використовують в'яжучі компоненти, заповнювач і затворювач, які у відповідних пропорціях вводять в змішувач або в бетономішалку і змішують до досягнення гомогенної структури. Після чого готовий будівельний розчин 5 заливають в матрицю із декором, який, наприклад, імітує складені одна до одної цеглини. На будівельний розчин 5 в матриці впливають горизонтальними вібраціями до повного видалення з нього повітряних включень. Далі теплоізоляційну плиту 1 розміщують на поверхні будівельного розчину 5. При цьому теплоізоляційна плита 1 звернена своєю тильною стороною з технологічними каналами 4 до поверхні будівельного розчину 5. Після чого до вільної поверхні теплоізоляційної плити 1 прикладають зусилля притиснення до занурення згаданої плити 1 в будівельний розчин 5 до рівня підстави технологічних каналів 4 і витримують в такому положенні до тужавлення згаданого розчину 5. Одночасно з прикладанням до теплоізоляційної плити 1 зусилля притиснення, на будівельний розчин 5 впливають вертикально спрямованими вібраціями до досягнення повного заповнення технологічних каналів 4 будівельним розчином 5. Після чого, вплив на будівельний розчин 5 вертикально спрямованими вібраціями припиняють, а теплоізоляційну плиту 1 під зусиллям притиснення витримують в будівельному розчині 5 до повного його тужавлення. Таким чином, забезпечується повнота заповнення технологічних каналів 4, будівельним розчином 5 і його надійне і жорстке зчеплення з поверхнею термоізоляційної плити 1. Далі зусилля притиснення виводять з робочої зони, а отриману термопанель, що складається з теплоізоляційної плити 1 з шаром будівельного розчину 5 витягують з матриці, очищають від надлишок будівельного розчину 5, з подальшим його сушінням і доведенням до товарного вигляду. 45 ФОРМУЛА ВИНАХОДУ 50 55 1. Спосіб виготовлення термопанелі, що включає операції підготовки будівельного розчину, теплоізоляційної плити з елементами з'єднання і технологічними каналами під будівельний розчин, заливання будівельного розчину в матрицю і його обробки горизонтальною вібрацією, розміщення теплоізоляційної плити на поверхні будівельного розчину, прикладання до теплоізоляційної плити зусилля притиснення до схоплення будівельного розчину з подальшим сушінням і доведенням одержаної термопанелі до товарної, який відрізняється тим, що одночасно з прикладанням до теплоізоляційної плити зусилля притиснення, на будівельний розчин впливають вертикально направленою вібрацією до досягнення повного заповнення технологічних каналів будівельним розчином, які виконують з розширенням у їх підставі за допомогою різального інструмента в присутності температури. 2. Спосіб за п. 1, який відрізняється тим, що як різальний інструмент для виконання технологічних каналів використовують розпечену струну. 2 UA 114576 C2 3 UA 114576 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
