Пристрій для сушки футерівки сталерозливних ковшів

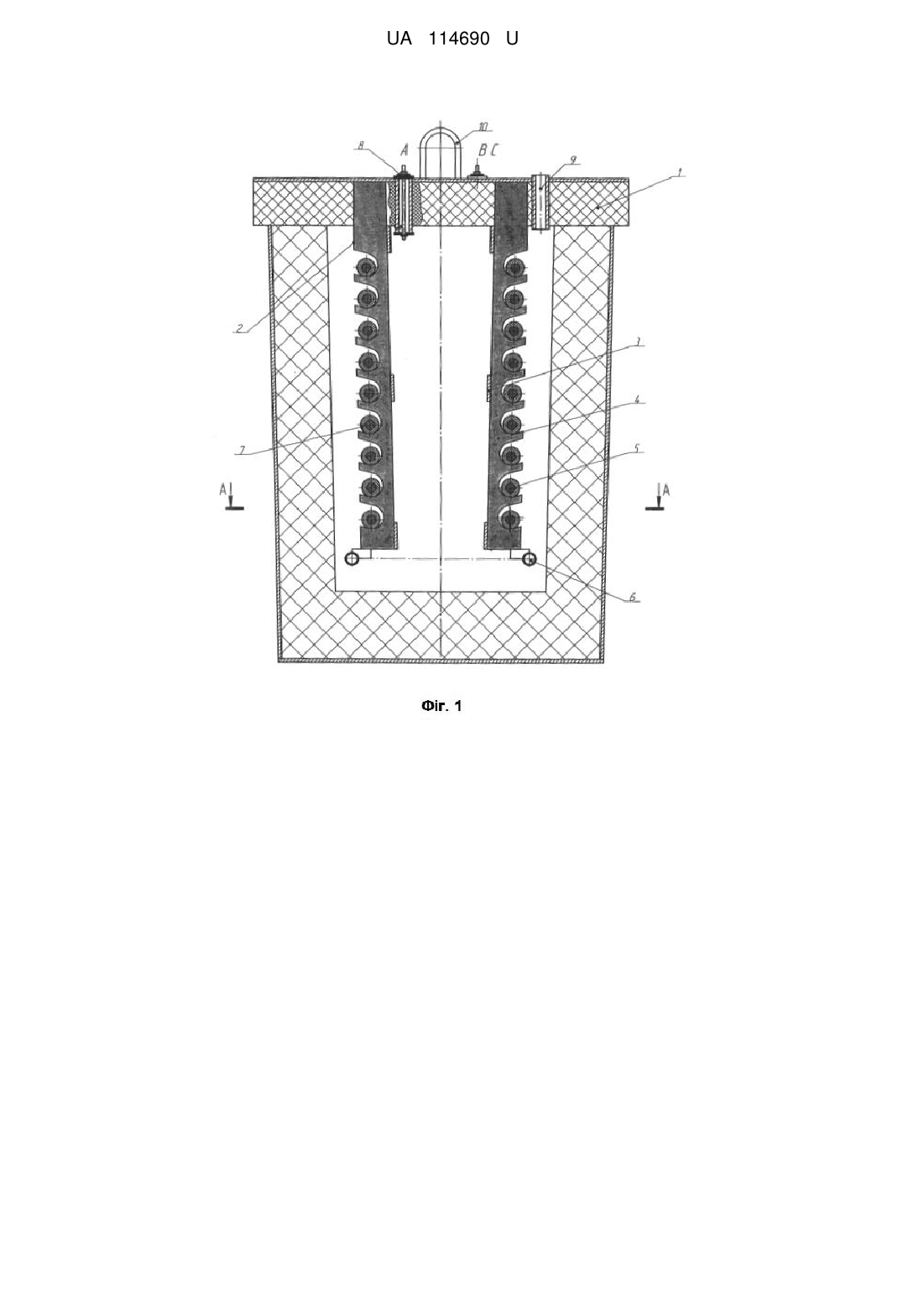

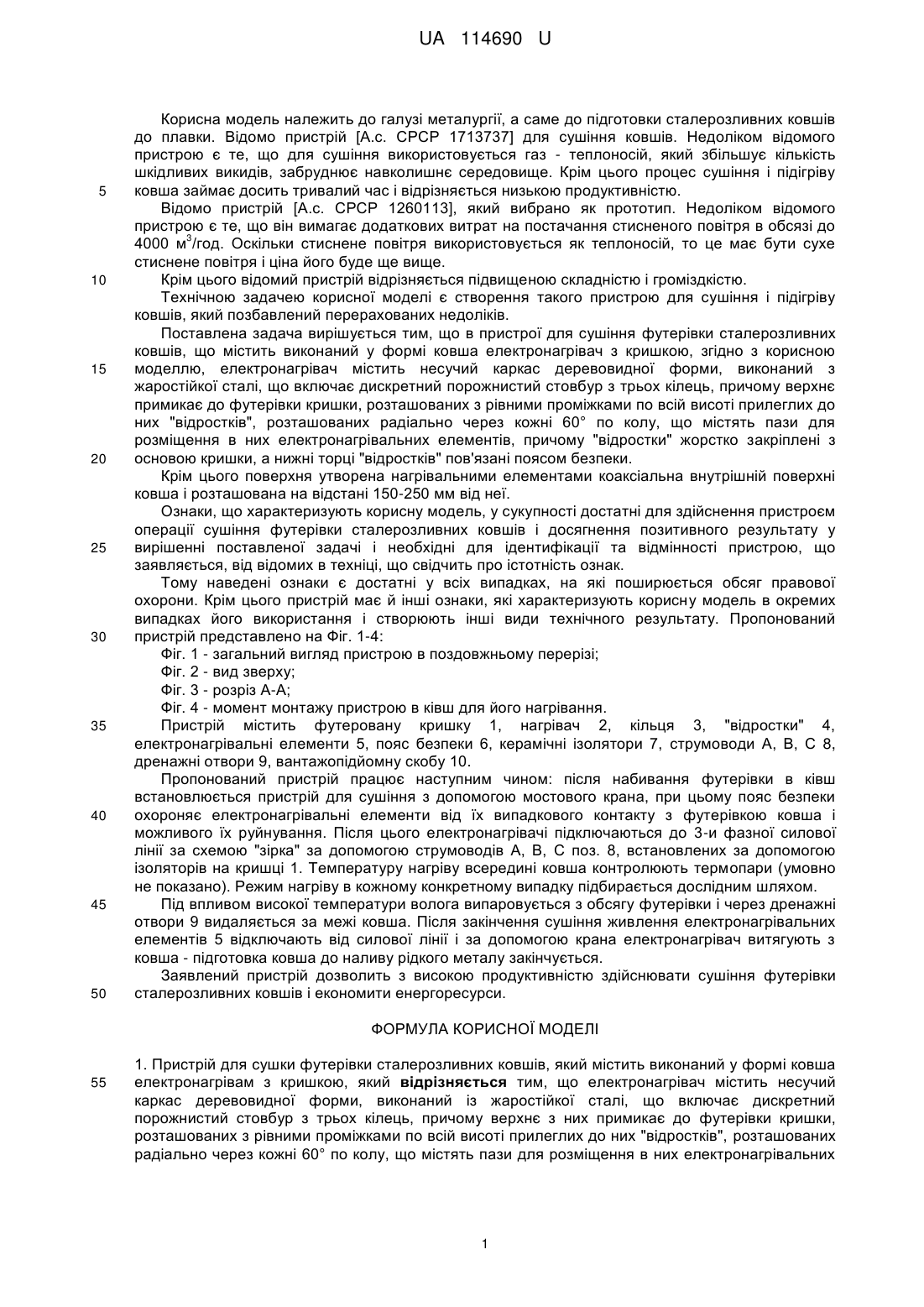

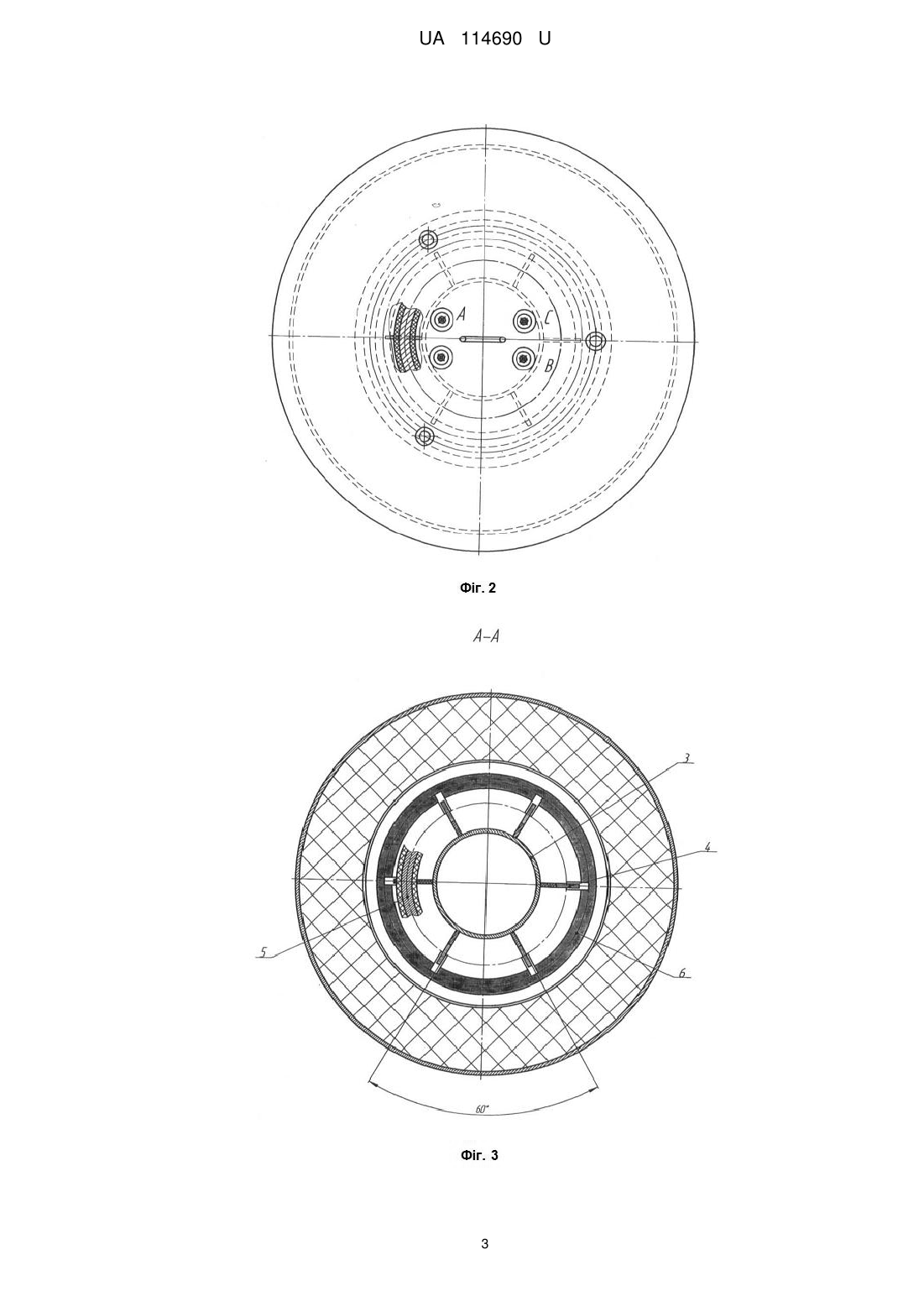

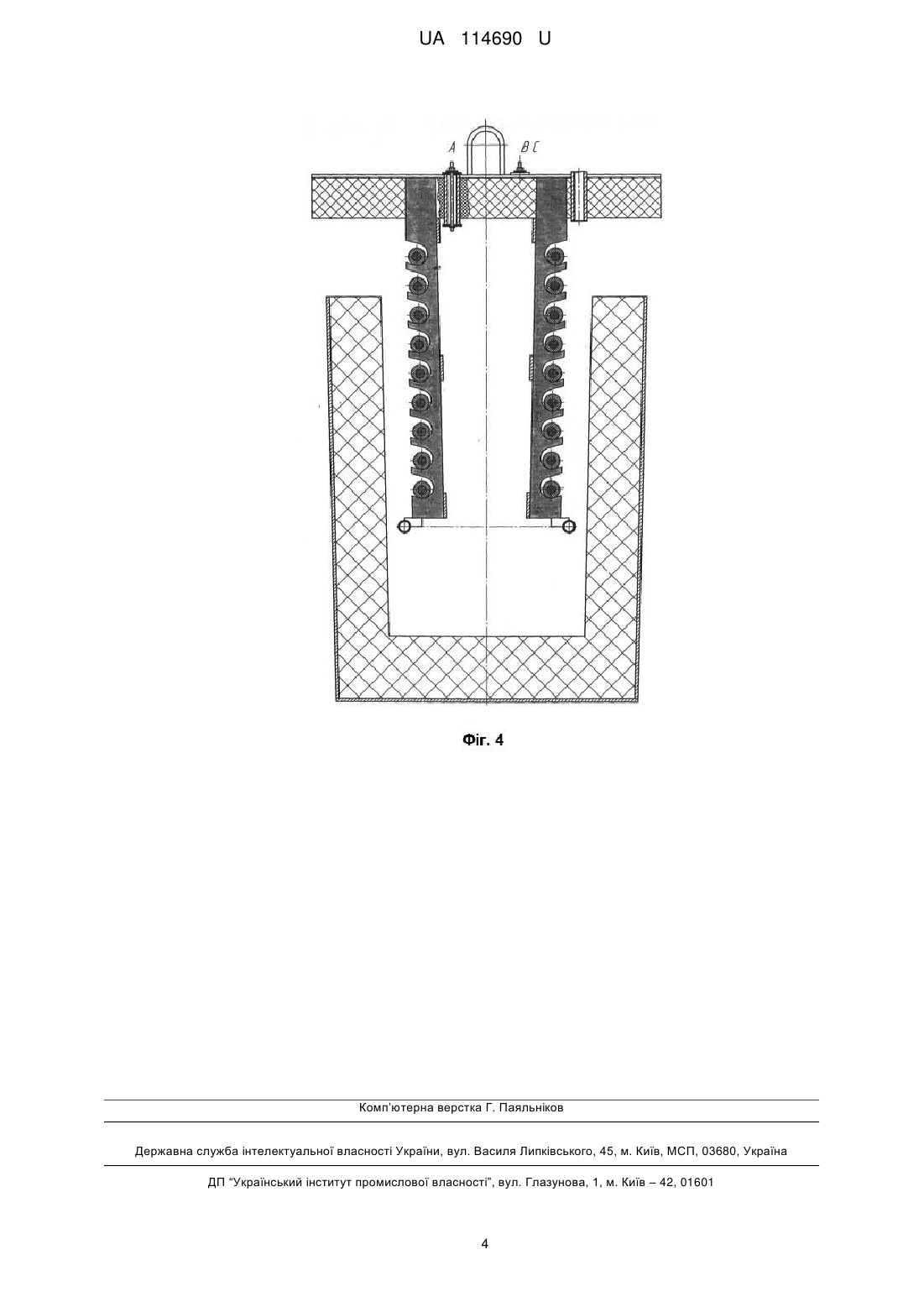

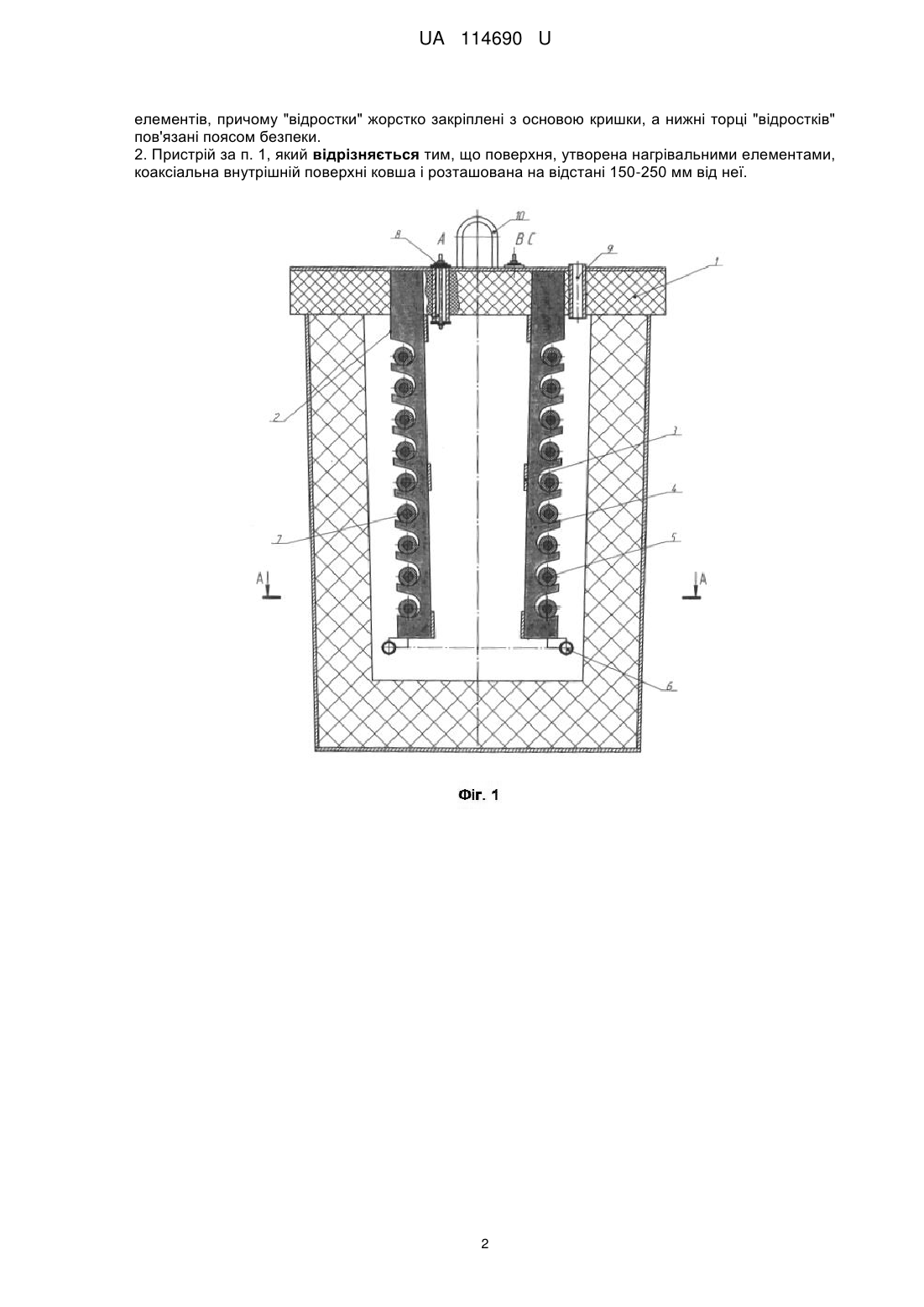

Реферат: Пристрій для сушки футерівки сталерозливних ковшів містить виконаний у формі ковша електронагрівам з кришкою. Електронагрівач містить несучий каркас деревовидної форми, виконаний із жаростійкої сталі, що включає дискретний порожнистий стовбур з трьох кілець, верхнє з яких примикає до футерівки кришки, розташованих з рівними проміжками по всій висоті прилеглих до них "відростків", розташованих радіально через кожні 60° по колу, що містять пази для розміщення в них електронагрівальних елементів. При цьому "відростки" жорстко закріплені з основою кришки, а нижні торці "відростків" пов'язані поясом безпеки. UA 114690 U (12) UA 114690 U UA 114690 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі металургії, а саме до підготовки сталерозливних ковшів до плавки. Відомо пристрій [А.с. СРСР 1713737] для сушіння ковшів. Недоліком відомого пристрою є те, що для сушіння використовується газ - теплоносій, який збільшує кількість шкідливих викидів, забруднює навколишнє середовище. Крім цього процес сушіння і підігріву ковша займає досить тривалий час і відрізняється низькою продуктивністю. Відомо пристрій [А.с. СРСР 1260113], який вибрано як прототип. Недоліком відомого пристрою є те, що він вимагає додаткових витрат на постачання стисненого повітря в обсязі до 3 4000 м /год. Оскільки стиснене повітря використовується як теплоносій, то це має бути сухе стиснене повітря і ціна його буде ще вище. Крім цього відомий пристрій відрізняється підвищеною складністю і громіздкістю. Технічною задачею корисної моделі є створення такого пристрою для сушіння і підігріву ковшів, який позбавлений перерахованих недоліків. Поставлена задача вирішується тим, що в пристрої для сушіння футерівки сталерозливних ковшів, що містить виконаний у формі ковша електронагрівач з кришкою, згідно з корисною моделлю, електронагрівач містить несучий каркас деревовидної форми, виконаний з жаростійкої сталі, що включає дискретний порожнистий стовбур з трьох кілець, причому верхнє примикає до футерівки кришки, розташованих з рівними проміжками по всій висоті прилеглих до них "відростків", розташованих радіально через кожні 60° по колу, що містять пази для розміщення в них електронагрівальних елементів, причому "відростки" жорстко закріплені з основою кришки, а нижні торці "відростків" пов'язані поясом безпеки. Крім цього поверхня утворена нагрівальними елементами коаксіальна внутрішній поверхні ковша і розташована на відстані 150-250 мм від неї. Ознаки, що характеризують корисну модель, у сукупності достатні для здійснення пристроєм операції сушіння футерівки сталерозливних ковшів і досягнення позитивного результату у вирішенні поставленої задачі і необхідні для ідентифікації та відмінності пристрою, що заявляється, від відомих в техніці, що свідчить про істотність ознак. Тому наведені ознаки є достатні у всіх випадках, на які поширюється обсяг правової охорони. Крім цього пристрій має й інші ознаки, які характеризують корисну модель в окремих випадках його використання і створюють інші види технічного результату. Пропонований пристрій представлено на Фіг. 1-4: Фіг. 1 - загальний вигляд пристрою в поздовжньому перерізі; Фіг. 2 - вид зверху; Фіг. 3 - розріз А-А; Фіг. 4 - момент монтажу пристрою в ківш для його нагрівання. Пристрій містить футеровану кришку 1, нагрівач 2, кільця 3, "відростки" 4, електронагрівальні елементи 5, пояс безпеки 6, керамічні ізолятори 7, струмоводи А, В, С 8, дренажні отвори 9, вантажопідйомну скобу 10. Пропонований пристрій працює наступним чином: після набивання футерівки в ківш встановлюється пристрій для сушіння з допомогою мостового крана, при цьому пояс безпеки охороняє електронагрівальні елементи від їх випадкового контакту з футерівкою ковша і можливого їх руйнування. Після цього електронагрівачі підключаються до 3-и фазної силової лінії за схемою "зірка" за допомогою струмоводів А, В, С поз. 8, встановлених за допомогою ізоляторів на кришці 1. Температуру нагріву всередині ковша контролюють термопари (умовно не показано). Режим нагріву в кожному конкретному випадку підбирається дослідним шляхом. Під впливом високої температури волога випаровується з обсягу футерівки і через дренажні отвори 9 видаляється за межі ковша. Після закінчення сушіння живлення електронагрівальних елементів 5 відключають від силової лінії і за допомогою крана електронагрівач витягують з ковша - підготовка ковша до наливу рідкого металу закінчується. Заявлений пристрій дозволить з високою продуктивністю здійснювати сушіння футерівки сталерозливних ковшів і економити енергоресурси. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій для сушки футерівки сталерозливних ковшів, який містить виконаний у формі ковша електронагрівам з кришкою, який відрізняється тим, що електронагрівач містить несучий каркас деревовидної форми, виконаний із жаростійкої сталі, що включає дискретний порожнистий стовбур з трьох кілець, причому верхнє з них примикає до футерівки кришки, розташованих з рівними проміжками по всій висоті прилеглих до них "відростків", розташованих радіально через кожні 60° по колу, що містять пази для розміщення в них електронагрівальних 1 UA 114690 U елементів, причому "відростки" жорстко закріплені з основою кришки, а нижні торці "відростків" пов'язані поясом безпеки. 2. Пристрій за п. 1, який відрізняється тим, що поверхня, утворена нагрівальними елементами, коаксіальна внутрішній поверхні ковша і розташована на відстані 150-250 мм від неї. 2 UA 114690 U 3 UA 114690 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
