Вогнетривка набивна маса для футерівки сталерозливних ковшів

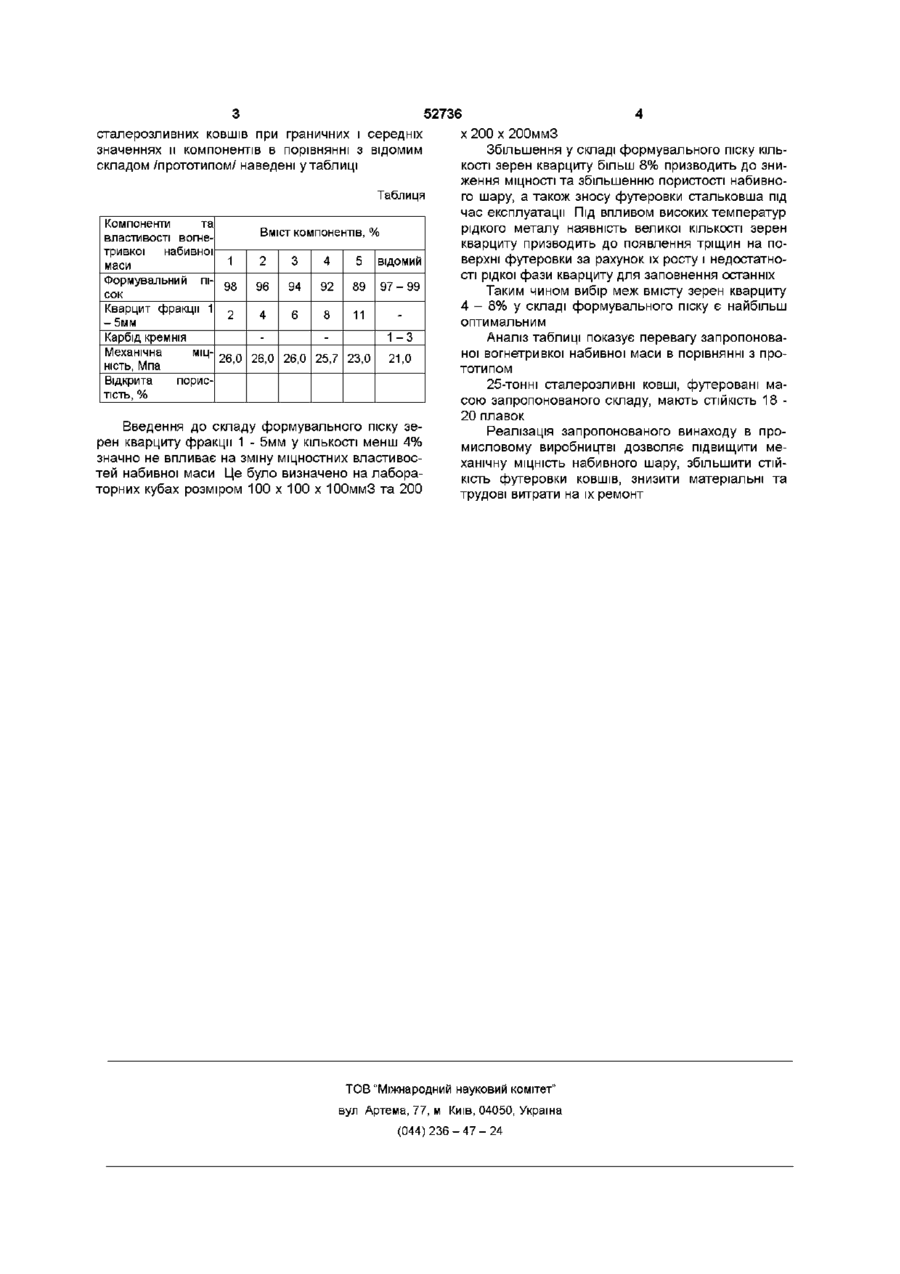

Вогнетривка набивна маса для футерівки сталерозливних ковшів, яка містить формувальний пісок, яка відрізняється тим, що вона додатково містить кварцит фракції 1-5 мм при наступному співвідношенні компонентів, мас % формувальний пісок 92-96 кварцит 4-8 для футеровки сталерозливних ковшів шляхом додаткового введення кварциту, що забезпечує підвищення механічної МІЦНОСТІ набивного шару, і за рахунок цього збільшення СТІЙКОСТІ футеровки ковшів, зниження матеріальних і трудових витрат на їх ремонт Поставлене завдання вирішується тим, що у вогнетривку набивну масу для футеровки сталерозливних ковшів, що містить формувальний пісок, згідно з винаходом додатково вводять кварцит фракції 1 - 5мм при наступному співвідношенні компонентів, мас % формувальний пісок 92 - 96, кварцит 4 - 8 Введення такого кварциту до складу формувального піска дозволяє отримати міцний механічний каркас із зерен кварциту розміром від 1 до 5мм За рахунок укладення зерен формувального піску в одержаному каркасі значно підвищується МІЦНІСТЬ набивного шару футеровки коша Під ВПЛИВОМ температури рідкого металу ростуть зерна кварциту за рахунок переходу модифікацій кварцит - тридиміт - кристобаліт, що сприяє значному зниженню пористості набивного шару, а отже, збільшенню його СТІЙКОСТІ Вибір меж вмісту компонентів вогнетривкої набивної маси визначений на підставі лабораторних досліджень та дослідно-промислових випробувань набивної футеровки сталерозливних ковшів Результати дослідно-промислового випробування вогнетривкої набивної маси для футеровки О (О со ю 52736 х200х200ммЗ сталерозливних ковшів при граничних і середніх Збільшення у складі формувального піску КІЛЬзначеннях и компонентів в порівнянні з відомим КОСТІ зерен кварциту більш 8% призводить до знискладом /прототипом/ наведені у таблиці ження МІЦНОСТІ та збільшенню пористості набивноТаблиця го шару, а також зносу футеровки стальковша під час експлуатації Під впливом високих температур Компоненти та рідкого металу наявність великої КІЛЬКОСТІ зерен Вміст компонентів, % властивості вогнекварциту призводить до появлення тріщин на потривкої набивної верхні футеровки за рахунок їх росту і недостатно1 2 3 4 5 ВІДОМИЙ маси сті рідкої фази кварциту для заповнення останніх Формувальний пі98 96 94 92 89 9 7 - 9 9 Таким чином вибір меж вмісту зерен кварциту сок 4 - 8% у складі формувального піску є найбільш Кварцит фракції 1 2 4 6 8 11 оптимальним -5мм Карбід кремнія 1 - 3 Аналіз таблиці показує перевагу запропоноваМеханічна МІЦної вогнетривкої набивної маси в порівнянні з про26,0 26,0 26,0 25,7 23,0 21,0 НІСТЬ, Мпа тотипом Відкрита порис25-тонні сталерозливні ковші, футеровані матість, % сою запропонованого складу, мають СТІЙКІСТЬ 18 20 плавок Введення до складу формувального піску зеРеалізація запропонованого винаходу в прорен кварциту фракції 1 - 5мм у КІЛЬКОСТІ менш 4% мисловому виробництві дозволяє підвищити мезначно не впливає на зміну міцностних властивосханічну МІЦНІСТЬ набивного шару, збільшити СТІЙтей набивної маси Це було визначено на лабораКІСТЬ футеровки ковшів, знизити матеріальні та торних кубах розміром 100 х 100 х ЮОммЗ та 200 трудові витрати на їх ремонт ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
