Універсальна захисна обкладинка

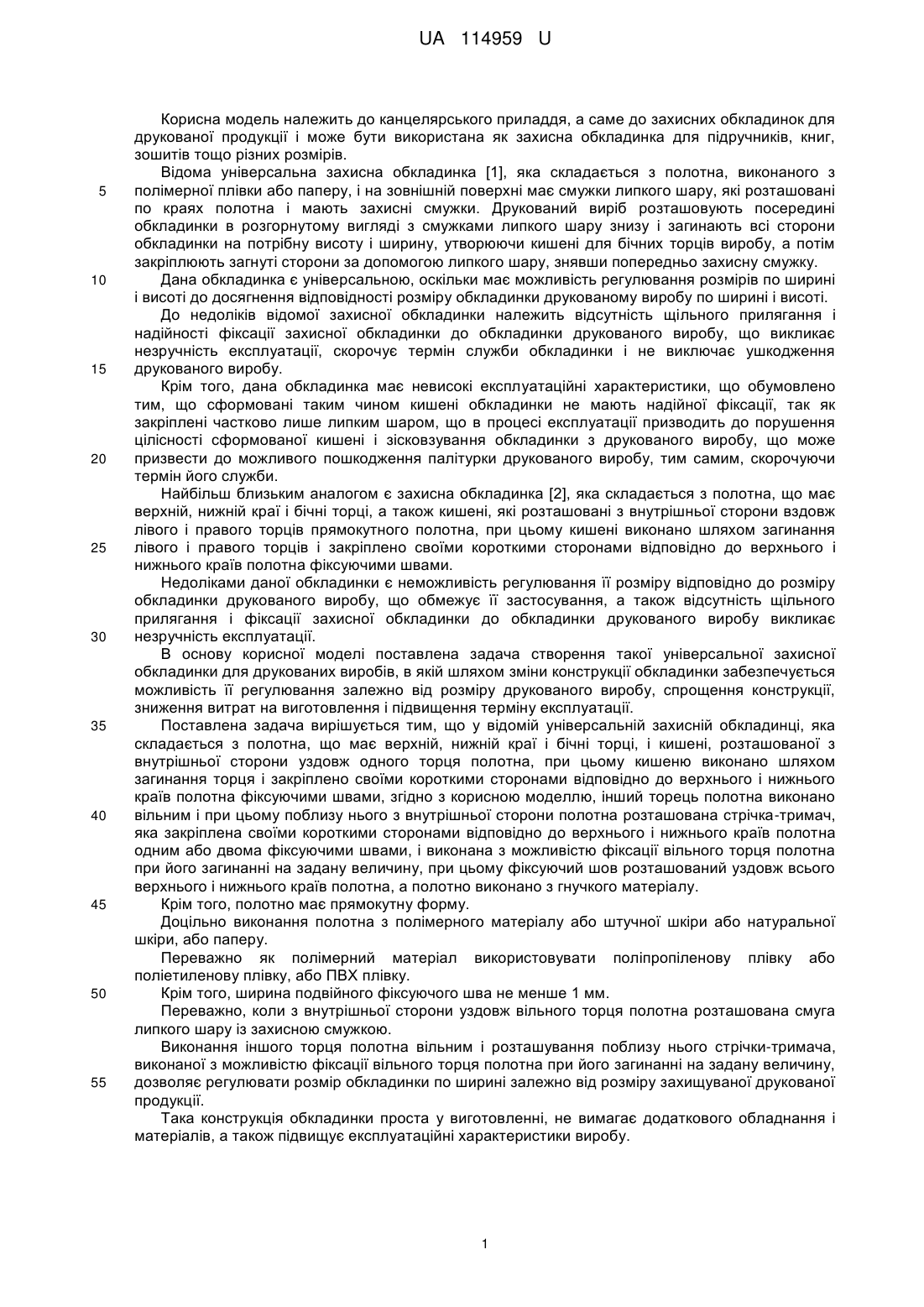

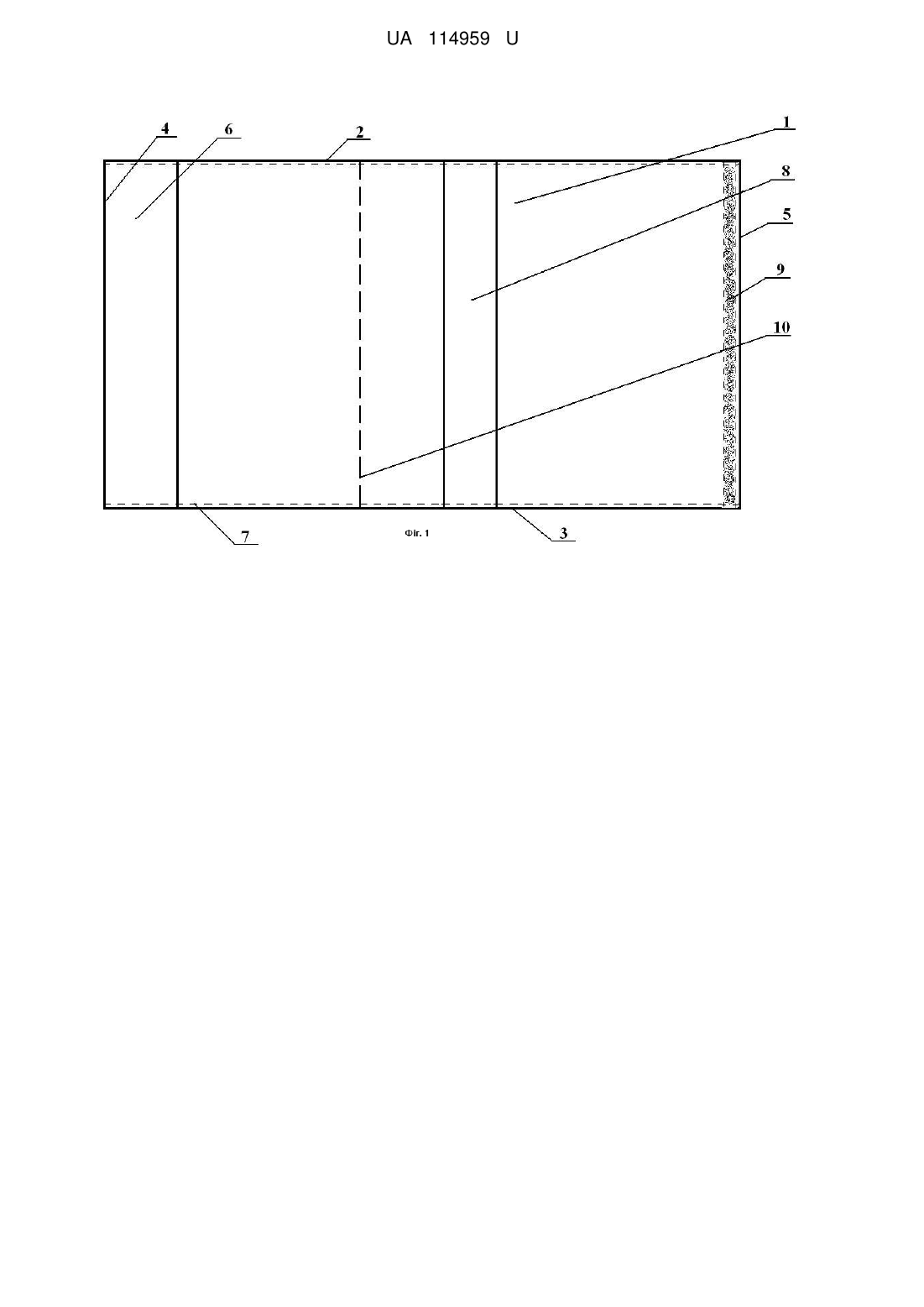

Реферат: Універсальна захисна обкладинка складається з полотна, що має верхній, нижній краї і бічні торці, і кишені, розташованої з внутрішньої сторони уздовж одного торця полотна, при цьому кишеню виконано шляхом загинання торця і закріплено своїми короткими сторонами відповідно до верхнього і нижнього країв полотна фіксуючими швами. Інший торець полотна виконано вільним і при цьому поблизу нього з внутрішньої сторони полотна розташована стрічка-тримач, яка закріплена своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, і виконана з можливістю фіксації вільного торця полотна при його загинанні на задану величину, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. UA 114959 U (54) УНІВЕРСАЛЬНА ЗАХИСНА ОБКЛАДИНКА UA 114959 U UA 114959 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до канцелярського приладдя, а саме до захисних обкладинок для друкованої продукції і може бути використана як захисна обкладинка для підручників, книг, зошитів тощо різних розмірів. Відома універсальна захисна обкладинка [1], яка складається з полотна, виконаного з полімерної плівки або паперу, і на зовнішній поверхні має смужки липкого шару, які розташовані по краях полотна і мають захисні смужки. Друкований виріб розташовують посередині обкладинки в розгорнутому вигляді з смужками липкого шару знизу і загинають всі сторони обкладинки на потрібну висоту і ширину, утворюючи кишені для бічних торців виробу, а потім закріплюють загнуті сторони за допомогою липкого шару, знявши попередньо захисну смужку. Дана обкладинка є універсальною, оскільки має можливість регулювання розмірів по ширині і висоті до досягнення відповідності розміру обкладинки друкованому виробу по ширині і висоті. До недоліків відомої захисної обкладинки належить відсутність щільного прилягання і надійності фіксації захисної обкладинки до обкладинки друкованого виробу, що викликає незручність експлуатації, скорочує термін служби обкладинки і не виключає ушкодження друкованого виробу. Крім того, дана обкладинка має невисокі експлуатаційні характеристики, що обумовлено тим, що сформовані таким чином кишені обкладинки не мають надійної фіксації, так як закріплені частково лише липким шаром, що в процесі експлуатації призводить до порушення цілісності сформованої кишені і зісковзування обкладинки з друкованого виробу, що може призвести до можливого пошкодження палітурки друкованого виробу, тим самим, скорочуючи термін його служби. Найбільш близьким аналогом є захисна обкладинка [2], яка складається з полотна, що має верхній, нижній краї і бічні торці, а також кишені, які розташовані з внутрішньої сторони вздовж лівого і правого торців прямокутного полотна, при цьому кишені виконано шляхом загинання лівого і правого торців і закріплено своїми короткими сторонами відповідно до верхнього і нижнього країв полотна фіксуючими швами. Недоліками даної обкладинки є неможливість регулювання її розміру відповідно до розміру обкладинки друкованого виробу, що обмежує її застосування, а також відсутність щільного прилягання і фіксації захисної обкладинки до обкладинки друкованого виробу викликає незручність експлуатації. В основу корисної моделі поставлена задача створення такої універсальної захисної обкладинки для друкованих виробів, в якій шляхом зміни конструкції обкладинки забезпечується можливість її регулювання залежно від розміру друкованого виробу, спрощення конструкції, зниження витрат на виготовлення і підвищення терміну експлуатації. Поставлена задача вирішується тим, що у відомій універсальній захисній обкладинці, яка складається з полотна, що має верхній, нижній краї і бічні торці, і кишені, розташованої з внутрішньої сторони уздовж одного торця полотна, при цьому кишеню виконано шляхом загинання торця і закріплено своїми короткими сторонами відповідно до верхнього і нижнього країв полотна фіксуючими швами, згідно з корисною моделлю, інший торець полотна виконано вільним і при цьому поблизу нього з внутрішньої сторони полотна розташована стрічка-тримач, яка закріплена своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, і виконана з можливістю фіксації вільного торця полотна при його загинанні на задану величину, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. Крім того, полотно має прямокутну форму. Доцільно виконання полотна з полімерного матеріалу або штучної шкіри або натуральної шкіри, або паперу. Переважно як полімерний матеріал використовувати поліпропіленову плівку або поліетиленову плівку, або ПВХ плівку. Крім того, ширина подвійного фіксуючого шва не менше 1 мм. Переважно, коли з внутрішньої сторони уздовж вільного торця полотна розташована смуга липкого шару із захисною смужкою. Виконання іншого торця полотна вільним і розташування поблизу нього стрічки-тримача, виконаної з можливістю фіксації вільного торця полотна при його загинанні на задану величину, дозволяє регулювати розмір обкладинки по ширині залежно від розміру захищуваної друкованої продукції. Така конструкція обкладинки проста у виготовленні, не вимагає додаткового обладнання і матеріалів, а також підвищує експлуатаційні характеристики виробу. 1 UA 114959 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, завдяки тому, що кишеня і стрічка-тримач закріплені до верхнього і нижнього країв полотна одним або двома фіксуючими швами, забезпечується надійна фіксація їх до полотна. При цьому наявність другого шва підсилює надійність фіксації. Крім того, завдяки розташуванню фіксуючого шва уздовж всього верхнього і нижнього країв полотна, забезпечується міцність країв полотна, що підвищує надійність і експлуатаційні характеристики виробу. Використання як гнучкого матеріалу обкладинки полімерного матеріалу або штучної шкіри, або натуральної шкіри, або паперу, дозволяє урізноманітнити зовнішній вигляд обкладинки і в той же час забезпечує щільне прилягання обкладинки до друкованого виробу, що виключає його пошкодження при експлуатації. При цьому як полімерний матеріал використовують поліпропіленову плівку або поліетиленову плівку, або ПВХ плівку, що є найбільш поширеним і недорогим матеріалом в даній галузі. При цьому виконання подвійного фіксуючого шва шириною не менше 1 мм, є достатнім для забезпечення необхідної міцності і надійної фіксації. Наявність з внутрішньої сторони уздовж правого торця полотна смуги липкого шару забезпечує додаткову фіксацію обкладинки на друкованому виробі. Наявність захисної смуги на липкому шарі забезпечує його захист від забруднення і висихання, а також запобігає пошкодженню липкого шару. Суть корисної моделі пояснюється кресленнями, де - на фіг. 1 - представлена універсальна захисна обкладинка в розгорнутому вигляді; - на фіг. 2 - представлена універсальна захисна обкладинка, встановлена на друкованому виробі. Універсальна захисна обкладинка містить прямокутне полотно 1, виконане з гнучкого матеріалу, наприклад з полімерного матеріалу або штучної шкіри, або натуральної шкіри, або паперу. Як полімерний матеріал може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. Полотно 1 має верхній край 2, нижній край 3 і бічні торці 4 і 5 відповідно. Уздовж бічного торця 4 з внутрішньої сторони полотна 1 розташована кишеня 6, яка є продовженням полотна 1 обкладинки і виконана шляхом загинання бічного торця 4 на задану величину. Кишеня 6 закріплена своїми короткими сторонами відповідно до верхнього 2 і нижнього 3 країв полотна 1 одним або двома фіксуючими швами 7. Інший торець 5 полотна 1 виконаний вільним і при цьому поблизу нього з внутрішньої сторони полотна 1 розташована стрічка-тримач 8, яка також закріплена своїми короткими сторонами відповідно до верхнього 2 і нижнього 3 країв полотна 1 одним або двома фіксуючими швами 7, і виконана з можливістю фіксації вільного торця 5 полотна 1 при його загинанні на задану величину. При цьому фіксуючий шов 7 розташований уздовж всього верхнього 2 і нижнього 3 країв полотна 1. Уздовж вільного торця 5 з внутрішньої сторони полотна розташована смуга липкого шару 9 із захисною смужкою. На фіг. 1 і 2 на прямокутному полотні 1 зображена пунктирна лінія 10, що відповідає передбачуваній палітурній лінії згину захищуваної друкованої продукції. Для виготовлення обкладинки використовують прямокутне полотно 1, виконане з гнучкого матеріалу, наприклад з полімерного матеріалу або штучної шкіри або натуральної шкіри, або паперу. Як полімерний матеріал може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. Матеріал обкладинки вибирають залежно від конкретних завдань виробника. Бічний торець 4 полотна 1 обкладинки з одного боку загинають на деяку ширину всередину і утворюють кишеню 6, яку розташовують з внутрішньої сторони полотна 1. З внутрішньої сторони полотна 1 поблизу вільного торця 5 розташовують стрічку-тримач 8, виконану з можливістю фіксації вільного торця 5 полотна 1 при його загинанні на задану величину. Карман 6 і стрічку-тримач 8 закріплюють своїми короткими сторонами відповідно до верхнього 2 і нижнього 3 країв полотна 1 одним або двома фіксуючими швами 7, що забезпечує надійну фіксацію і запобігає можливому розриву кишені 6 або відриву стрічки-тримача 8 при використанні, а також дозволяє збільшити термін експлуатації обкладинки. Фіксуючий шов 7 виконують уздовж всього верхнього 2 і нижнього 3 країв полотна 1, що забезпечує міцність країв полотна, запобігає пошкодженню краю полотна і підвищує надійність і експлуатаційні характеристики виробу в цілому. Після цього уздовж вільного торця 5 полотна 1 наносять смугу липкого шару 9 із захисною смужкою. Фіксуючий шов 7 виконують любим відомим засобом, у 2 UA 114959 U 5 10 15 20 25 тому числі шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення. Виконання фіксуючого шва шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення дозволяє надійно зафіксувати утворені шляхом загину полотна кишені і збільшити термін експлуатації обкладинки. При цьому використання шва виконаного термотисненням не тільки підвищує міцність з'єднання кишень з полотном, а й забезпечує зміцнення країв полотна, а також надає виробу додатковий естетичний вигляд. При виконанні подвійного фіксуючого шва ширина подвійного фіксуючого шва становить не менше 1 мм. У процесі фіксації швом 7 полотно 1 обрізають до необхідного розміру (висоти друкованого виробу). Обкладинка універсальна для друкованих виробів використовується наступним чином. Обкладинку одягають на друкований виріб, наприклад, книгу 11. При цьому ліву частину палітурки книги 11 вставляють в кишеню 6 обкладинки, потім праву частину палітурки книги 11 протягують під стрічку-тримач 8. Після чого вільний торець 5 полотна 1 загинають всередину і простягають між стрічкою-тримачем 8 і правою частиною палітурки книги 11 поки розмір обкладинки не збіжиться з розміром палітурки книги по ширині. Таким чином, обкладинка щільно фіксується по ширині книги. Додатково обкладинка може фіксуватися на палітурці книги смугою липкого шару 9, розташованої на внутрішній стороні полотна уздовж його вільного торця 5. Для цього видаляють захисну смужку з смуги липкого шару 9, і фіксують обкладинку на палітурці книги. Обкладинка може застосовуватися неодноразово на друкованих виробах різного розміру, що робить її універсальною. Таким чином, корисна модель, що заявляється, забезпечує можливість регулювання обкладинки залежно від розміру друкованого виробу, надійну фіксацію на друкованому виробі, має невисоку собівартість виготовлення. Крім того, забезпечує збільшення терміну служби як обкладинки, так і друкованої продукції за рахунок надійної фіксації кишені і стрічки-тримача до полотна, а також забезпечує міцність країв полотна за рахунок виконання фіксуючого шва уздовж всього верхнього і нижнього країв полотна, що забезпечує міцність країв полотна і запобігає від їх надриву. 30 Джерела інформації: 9 1. Патент України № 43205 U, МПК B42D3/00, опубл. 10.07. 2009. 2. ТУ5463-001-43047006-97, ЗАТ Підприємство "Прана-Полимер", м. Пермь. 35 40 45 50 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальна захисна обкладинка, яка складається з полотна, що має верхній, нижній краї і бічні торці, і кишені, розташованої з внутрішньої сторони уздовж одного торця полотна, при цьому кишеню виконано шляхом загинання торця і закріплено своїми короткими сторонами відповідно до верхнього і нижнього країв полотна фіксуючими швами, яка відрізняється тим, що інший торець полотна виконано вільним і при цьому поблизу нього з внутрішньої сторони полотна розташована стрічка-тримач, яка закріплена своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, і виконана з можливістю фіксації вільного торця полотна при його загинанні на задану величину, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. 2. Універсальна захисна обкладинка по п. 1, яка відрізняється тим, що полотно має прямокутну форму. 3. Універсальна захисна обкладинка по п. 1, яка відрізняється тим, що полотно виконано з полімерного матеріалу або штучної шкіри, або натуральної шкіри, або паперу. 4. Універсальна захисна обкладинка по п. 3, яка відрізняється тим, що як полімерний матеріал використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. 5. Універсальна захисна обкладинка по п. 1, яка відрізняється тим, що ширина подвійного фіксуючого шва не менше 1 мм. 6. Універсальна захисна обкладинка по п. 1, яка відрізняється тим, що з внутрішньої сторони уздовж вільного торця полотна розташована смуга липкого шару із захисною смужкою. 3 UA 114959 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
