Пристрій для введення лікувальних засобів

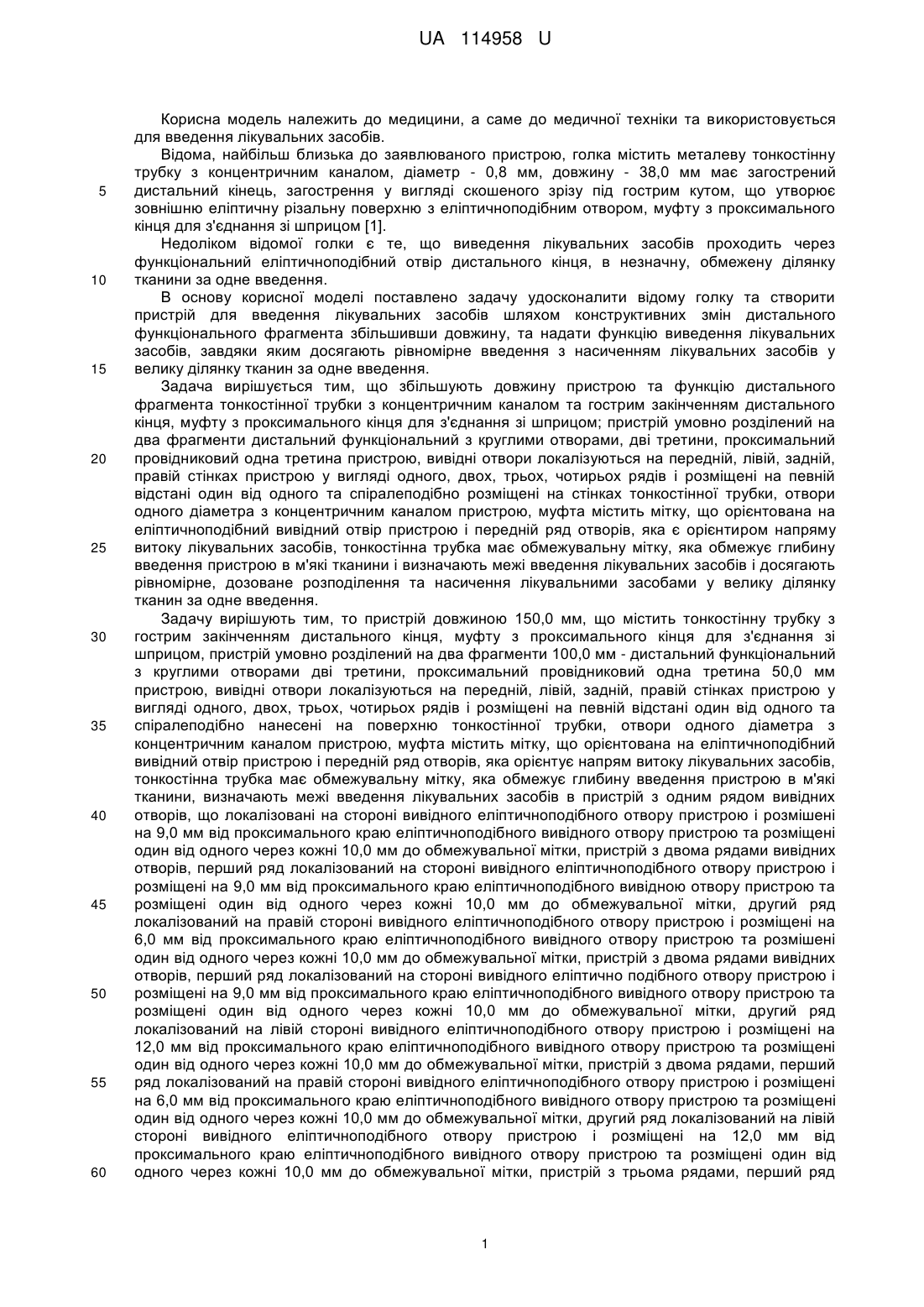

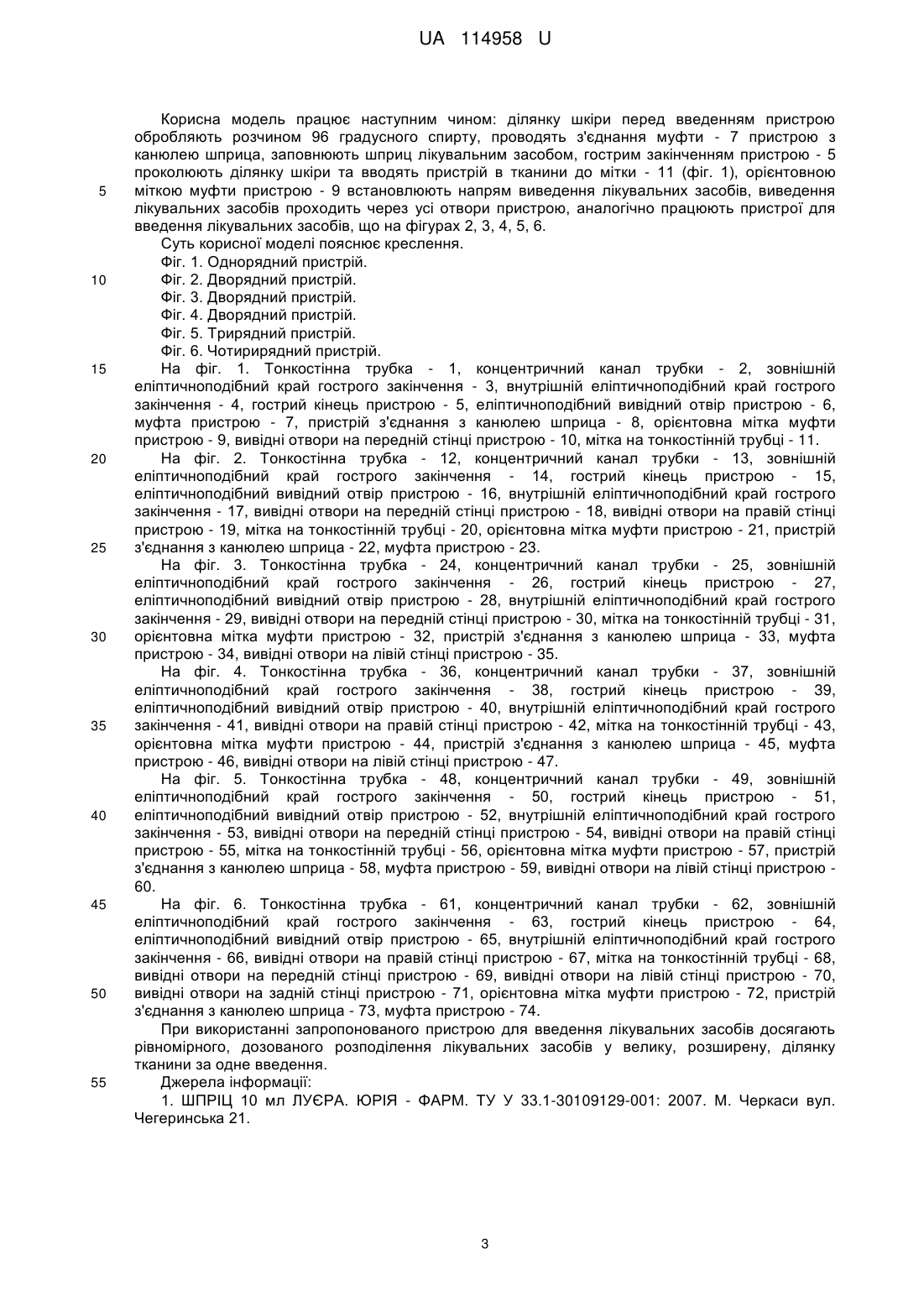

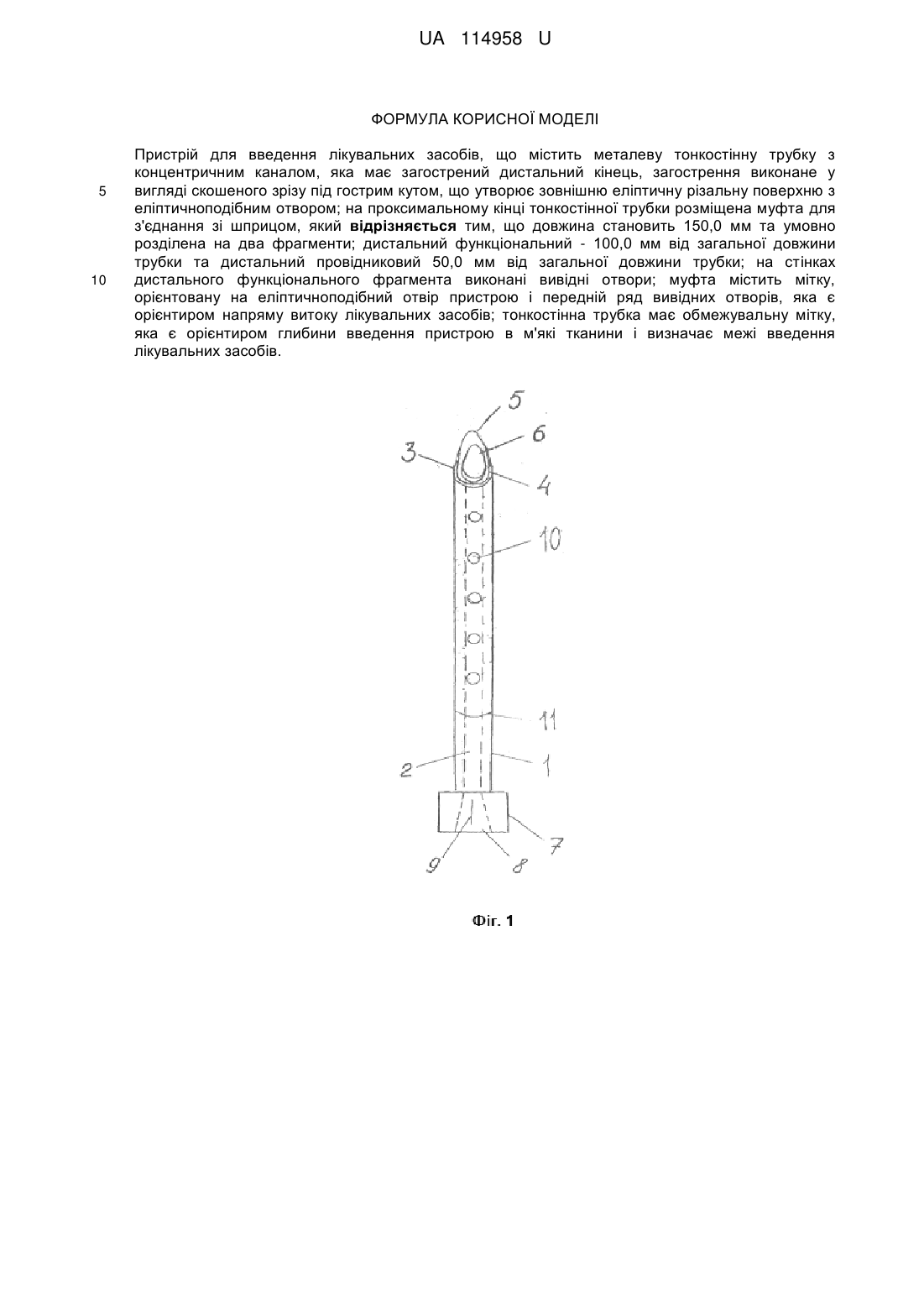

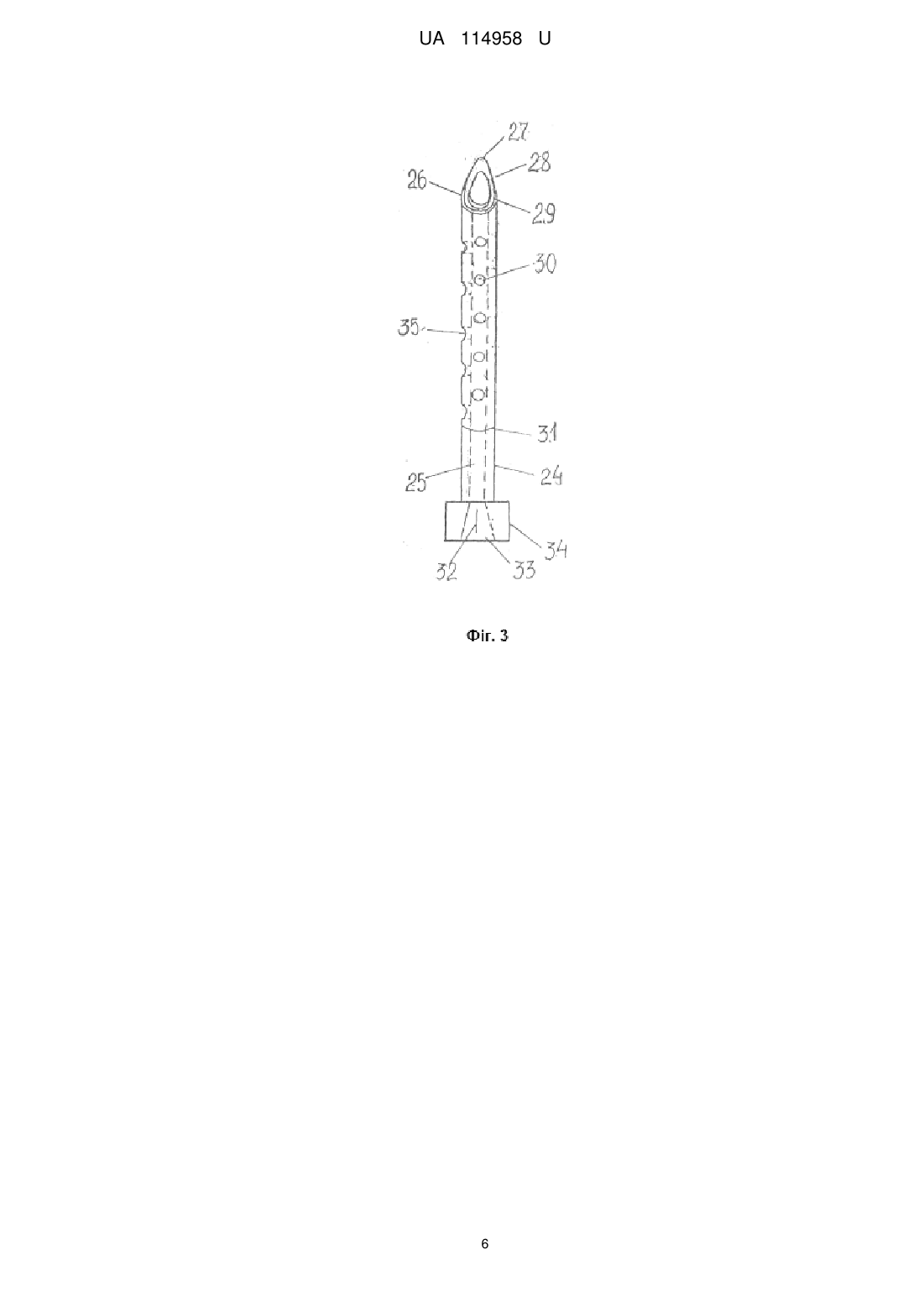

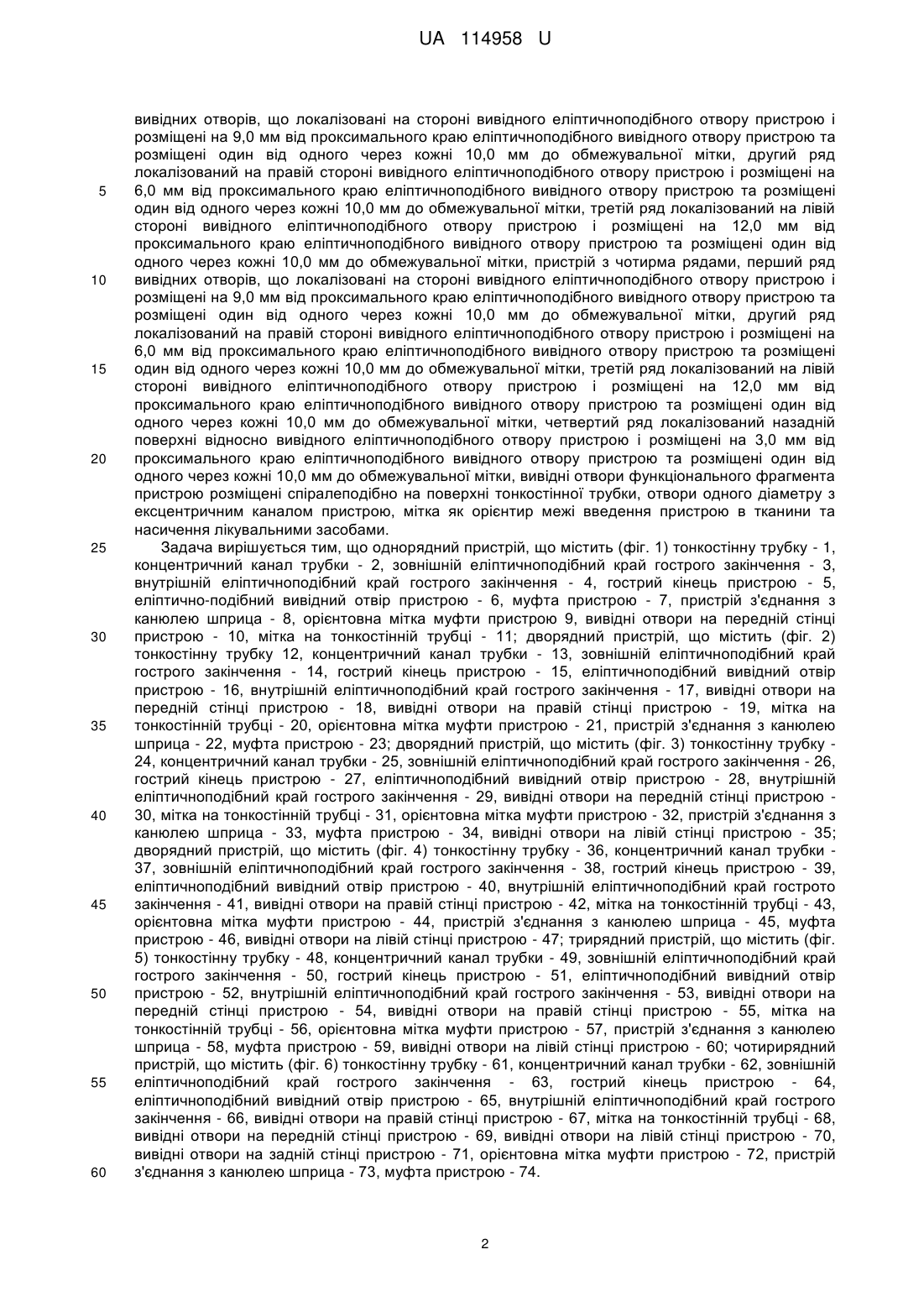

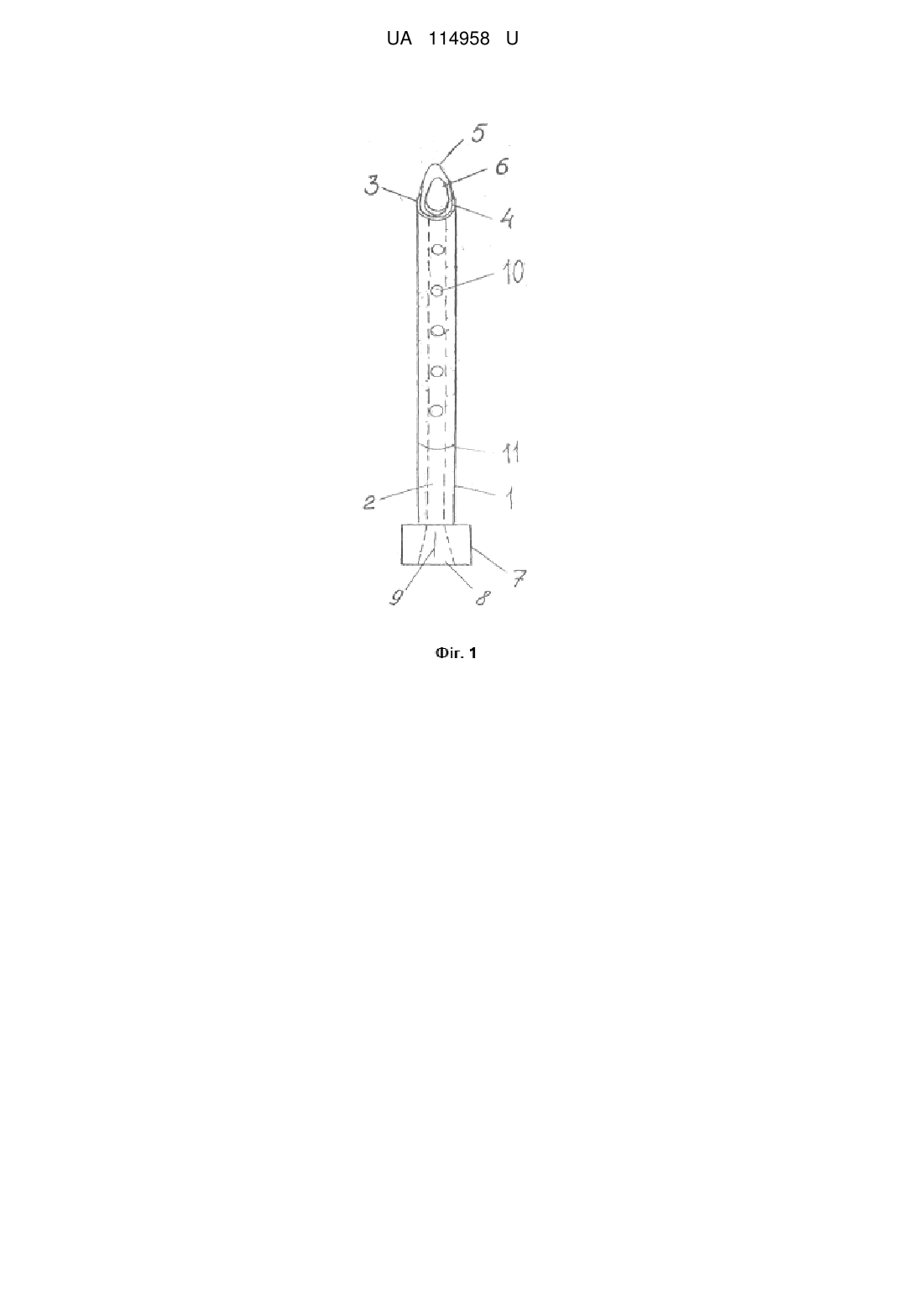

Реферат: Пристрій для введення лікувальних засобів містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором; на проксимальному кінці тонкостінної трубки розміщена муфта для з'єднання зі шприцом. При цьому довжина становить 150,0 мм та умовно розділена на два фрагменти; дистальний функціональний - 100,0 мм від загальної довжини трубки та дистальний провідниковий 50,0 мм від загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувальних засобів; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межі введення лікувальних засобів. UA 114958 U (54) ПРИСТРІЙ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНИХ ЗАСОБІВ UA 114958 U UA 114958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувальних засобів. Відома, найбільш близька до заявлюваного пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, діаметр - 0,8 мм, довжину - 38,0 мм має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця, в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлено задачу удосконалити відому голку та створити пристрій для введення лікувальних засобів шляхом конструктивних змін дистального функціонального фрагмента збільшивши довжину, та надати функцію виведення лікувальних засобів, завдяки яким досягають рівномірне введення з насиченням лікувальних засобів у велику ділянку тканин за одне введення. Задача вирішується тим, що збільшують довжину пристрою та функцію дистального фрагмента тонкостінної трубки з концентричним каналом та гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом; пристрій умовно розділений на два фрагменти дистальний функціональний з круглими отворами, дві третини, проксимальний провідниковий одна третина пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках тонкостінної трубки, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір пристрою і передній ряд отворів, яка є орієнтиром напряму витоку лікувальних засобів, тонкостінна трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначають межі введення лікувальних засобів і досягають рівномірне, дозоване розподілення та насичення лікувальними засобами у велику ділянку тканин за одне введення. Задачу вирішують тим, то пристрій довжиною 150,0 мм, що містить тонкостінну трубку з гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом, пристрій умовно розділений на два фрагменти 100,0 мм - дистальний функціональний з круглими отворами дві третини, проксимальний провідниковий одна третина 50,0 мм пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно нанесені на поверхню тонкостінної трубки, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувальних засобів, тонкостінна трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, визначають межі введення лікувальних засобів в пристрій з одним рядом вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розмішені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, пристрій з двома рядами вивідних отворів, перший ряд локалізований на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідною отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розмішені один від одного через кожні 10,0 мм до обмежувальної мітки, пристрій з двома рядами вивідних отворів, перший ряд локалізований на стороні вивідного еліптично подібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, другий ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, пристрій з двома рядами, перший ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, другий ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, пристрій з трьома рядами, перший ряд 1 UA 114958 U 5 10 15 20 25 30 35 40 45 50 55 60 вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, третій ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, пристрій з чотирма рядами, перший ряд вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, третій ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, четвертий ряд локалізований назадній поверхні відносно вивідного еліптичноподібного отвору пристрою і розміщені на 3,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до обмежувальної мітки, вивідні отвори функціонального фрагмента пристрою розміщені спіралеподібно на поверхні тонкостінної трубки, отвори одного діаметру з ексцентричним каналом пристрою, мітка як орієнтир межі введення пристрою в тканини та насичення лікувальними засобами. Задача вирішується тим, що однорядний пристрій, що містить (фіг. 1) тонкостінну трубку - 1, концентричний канал трубки - 2, зовнішній еліптичноподібний край гострого закінчення - 3, внутрішній еліптичноподібний край гострого закінчення - 4, гострий кінець пристрою - 5, еліптично-подібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11; дворядний пристрій, що містить (фіг. 2) тонкостінну трубку 12, концентричний канал трубки - 13, зовнішній еліптичноподібний край гострого закінчення - 14, гострий кінець пристрою - 15, еліптичноподібний вивідний отвір пристрою - 16, внутрішній еліптичноподібний край гострого закінчення - 17, вивідні отвори на передній стінці пристрою - 18, вивідні отвори на правій стінці пристрою - 19, мітка на тонкостінній трубці - 20, орієнтовна мітка муфти пристрою - 21, пристрій з'єднання з канюлею шприца - 22, муфта пристрою - 23; дворядний пристрій, що містить (фіг. 3) тонкостінну трубку 24, концентричний канал трубки - 25, зовнішній еліптичноподібний край гострого закінчення - 26, гострий кінець пристрою - 27, еліптичноподібний вивідний отвір пристрою - 28, внутрішній еліптичноподібний край гострого закінчення - 29, вивідні отвори на передній стінці пристрою 30, мітка на тонкостінній трубці - 31, орієнтовна мітка муфти пристрою - 32, пристрій з'єднання з канюлею шприца - 33, муфта пристрою - 34, вивідні отвори на лівій стінці пристрою - 35; дворядний пристрій, що містить (фіг. 4) тонкостінну трубку - 36, концентричний канал трубки 37, зовнішній еліптичноподібний край гострого закінчення - 38, гострий кінець пристрою - 39, еліптичноподібний вивідний отвір пристрою - 40, внутрішній еліптичноподібний край гострото закінчення - 41, вивідні отвори на правій стінці пристрою - 42, мітка на тонкостінній трубці - 43, орієнтовна мітка муфти пристрою - 44, пристрій з'єднання з канюлею шприца - 45, муфта пристрою - 46, вивідні отвори на лівій стінці пристрою - 47; трирядний пристрій, що містить (фіг. 5) тонкостінну трубку - 48, концентричний канал трубки - 49, зовнішній еліптичноподібний край гострого закінчення - 50, гострий кінець пристрою - 51, еліптичноподібний вивідний отвір пристрою - 52, внутрішній еліптичноподібний край гострого закінчення - 53, вивідні отвори на передній стінці пристрою - 54, вивідні отвори на правій стінці пристрою - 55, мітка на тонкостінній трубці - 56, орієнтовна мітка муфти пристрою - 57, пристрій з'єднання з канюлею шприца - 58, муфта пристрою - 59, вивідні отвори на лівій стінці пристрою - 60; чотирирядний пристрій, що містить (фіг. 6) тонкостінну трубку - 61, концентричний канал трубки - 62, зовнішній еліптичноподібний край гострого закінчення - 63, гострий кінець пристрою - 64, еліптичноподібний вивідний отвір пристрою - 65, внутрішній еліптичноподібний край гострого закінчення - 66, вивідні отвори на правій стінці пристрою - 67, мітка на тонкостінній трубці - 68, вивідні отвори на передній стінці пристрою - 69, вивідні отвори на лівій стінці пристрою - 70, вивідні отвори на задній стінці пристрою - 71, орієнтовна мітка муфти пристрою - 72, пристрій з'єднання з канюлею шприца - 73, муфта пристрою - 74. 2 UA 114958 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель працює наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 градусного спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють пристрої для введення лікувальних засобів, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. На фіг. 1. Тонкостінна трубка - 1, концентричний канал трубки - 2, зовнішній еліптичноподібний край гострого закінчення - 3, внутрішній еліптичноподібний край гострого закінчення - 4, гострий кінець пристрою - 5, еліптичноподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На фіг. 2. Тонкостінна трубка - 12, концентричний канал трубки - 13, зовнішній еліптичноподібний край гострого закінчення - 14, гострий кінець пристрою - 15, еліптичноподібний вивідний отвір пристрою - 16, внутрішній еліптичноподібний край гострого закінчення - 17, вивідні отвори на передній стінці пристрою - 18, вивідні отвори на правій стінці пристрою - 19, мітка на тонкостінній трубці - 20, орієнтовна мітка муфти пристрою - 21, пристрій з'єднання з канюлею шприца - 22, муфта пристрою - 23. На фіг. 3. Тонкостінна трубка - 24, концентричний канал трубки - 25, зовнішній еліптичноподібний край гострого закінчення - 26, гострий кінець пристрою - 27, еліптичноподібний вивідний отвір пристрою - 28, внутрішній еліптичноподібний край гострого закінчення - 29, вивідні отвори на передній стінці пристрою - 30, мітка на тонкостінній трубці - 31, орієнтовна мітка муфти пристрою - 32, пристрій з'єднання з канюлею шприца - 33, муфта пристрою - 34, вивідні отвори на лівій стінці пристрою - 35. На фіг. 4. Тонкостінна трубка - 36, концентричний канал трубки - 37, зовнішній еліптичноподібний край гострого закінчення - 38, гострий кінець пристрою - 39, еліптичноподібний вивідний отвір пристрою - 40, внутрішній еліптичноподібний край гострого закінчення - 41, вивідні отвори на правій стінці пристрою - 42, мітка на тонкостінній трубці - 43, орієнтовна мітка муфти пристрою - 44, пристрій з'єднання з канюлею шприца - 45, муфта пристрою - 46, вивідні отвори на лівій стінці пристрою - 47. На фіг. 5. Тонкостінна трубка - 48, концентричний канал трубки - 49, зовнішній еліптичноподібний край гострого закінчення - 50, гострий кінець пристрою - 51, еліптичноподібний вивідний отвір пристрою - 52, внутрішній еліптичноподібний край гострого закінчення - 53, вивідні отвори на передній стінці пристрою - 54, вивідні отвори на правій стінці пристрою - 55, мітка на тонкостінній трубці - 56, орієнтовна мітка муфти пристрою - 57, пристрій з'єднання з канюлею шприца - 58, муфта пристрою - 59, вивідні отвори на лівій стінці пристрою 60. На фіг. 6. Тонкостінна трубка - 61, концентричний канал трубки - 62, зовнішній еліптичноподібний край гострого закінчення - 63, гострий кінець пристрою - 64, еліптичноподібний вивідний отвір пристрою - 65, внутрішній еліптичноподібний край гострого закінчення - 66, вивідні отвори на правій стінці пристрою - 67, мітка на тонкостінній трубці - 68, вивідні отвори на передній стінці пристрою - 69, вивідні отвори на лівій стінці пристрою - 70, вивідні отвори на задній стінці пристрою - 71, орієнтовна мітка муфти пристрою - 72, пристрій з'єднання з канюлею шприца - 73, муфта пристрою - 74. При використанні запропонованого пристрою для введення лікувальних засобів досягають рівномірного, дозованого розподілення лікувальних засобів у велику, розширену, ділянку тканини за одне введення. Джерела інформації: 1. ШПРІЦ 10 мл ЛУЄРА. ЮРІЯ - ΦΑΡΜ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. 3 UA 114958 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для введення лікувальних засобів, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором; на проксимальному кінці тонкостінної трубки розміщена муфта для з'єднання зі шприцом, який відрізняється тим, що довжина становить 150,0 мм та умовно розділена на два фрагменти; дистальний функціональний - 100,0 мм від загальної довжини трубки та дистальний провідниковий 50,0 мм від загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувальних засобів; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межі введення лікувальних засобів. UA 114958 U 5 UA 114958 U 6 UA 114958 U 7 UA 114958 U 8 UA 114958 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
