Патрон з реактивною кулею

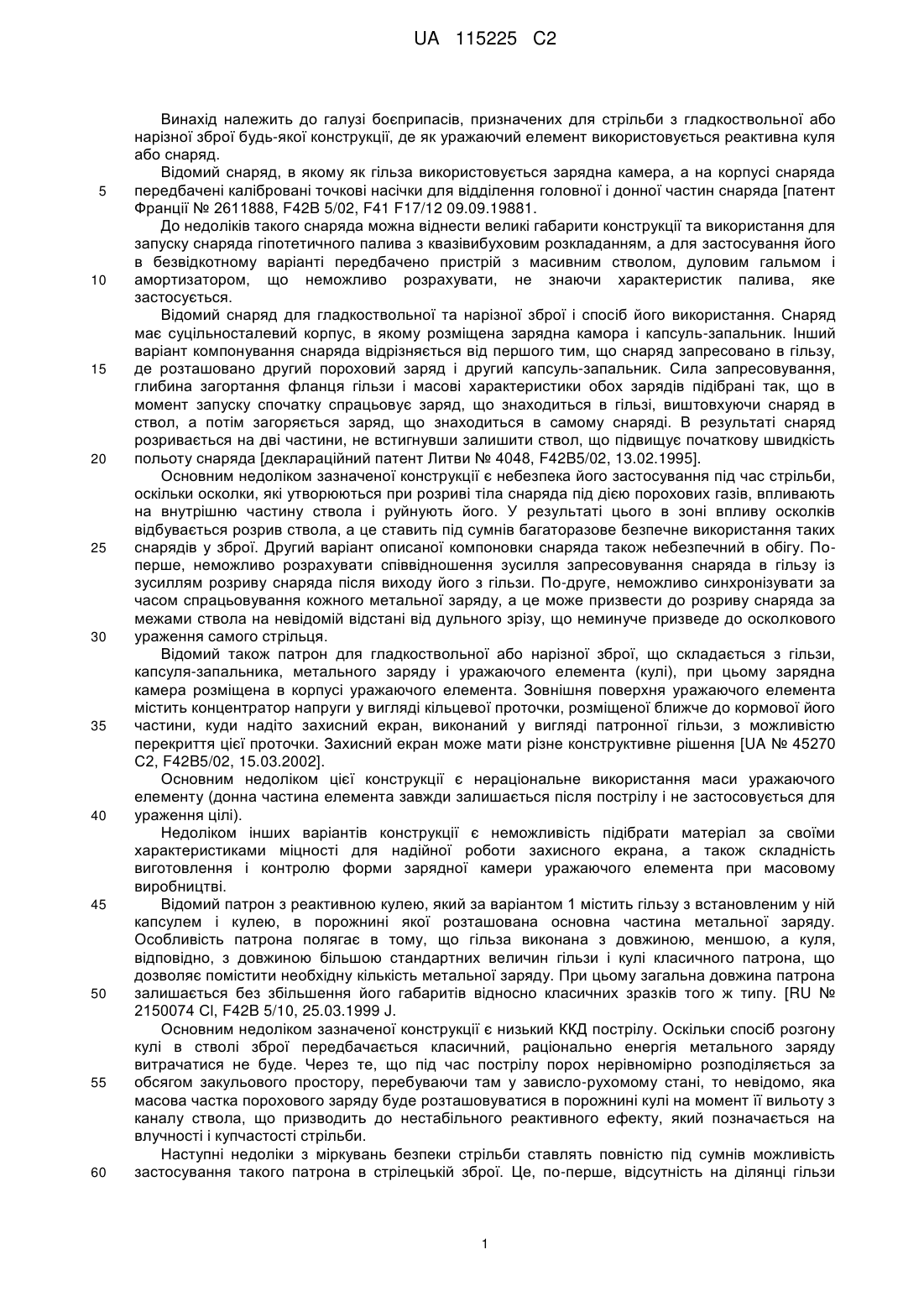

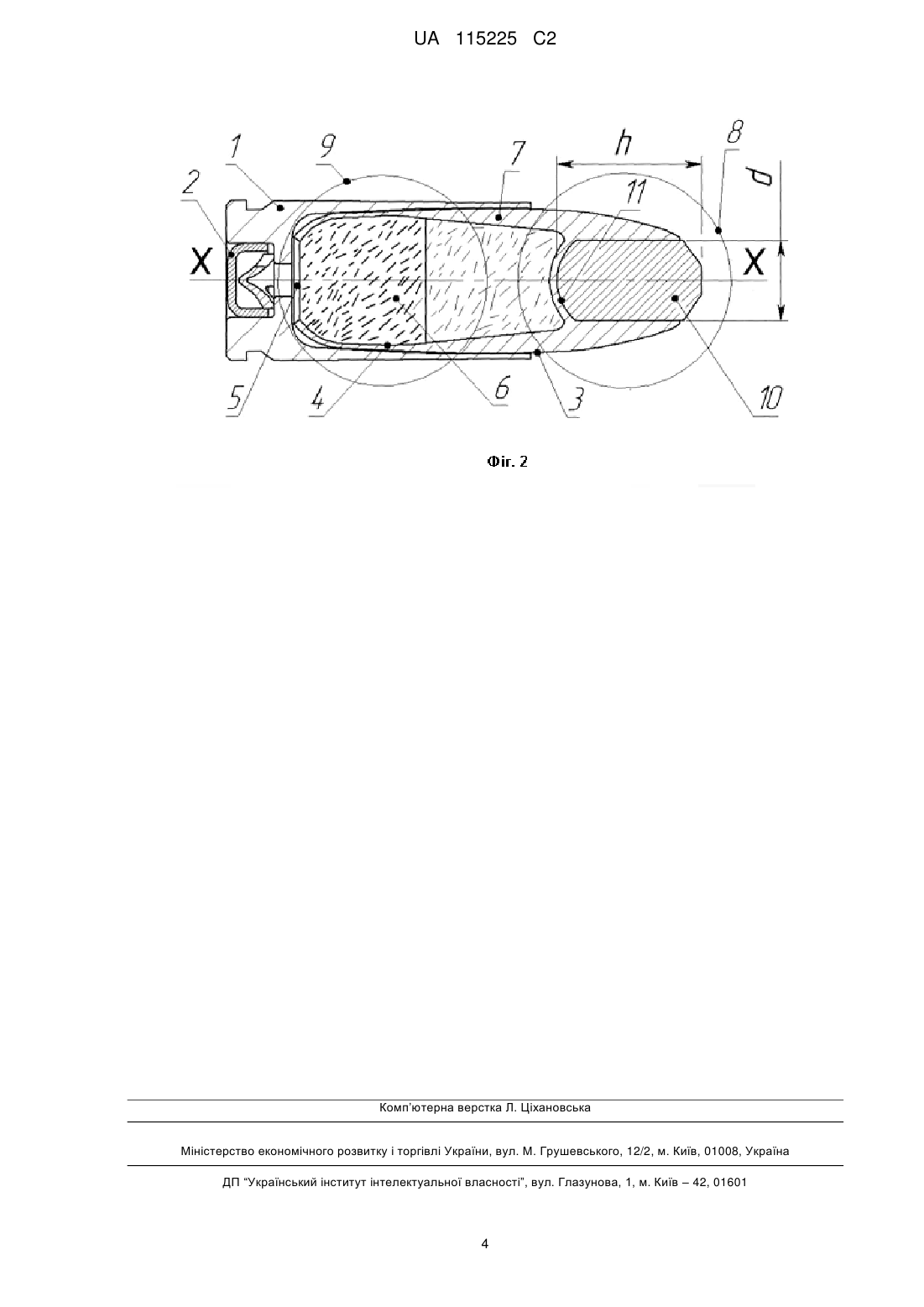

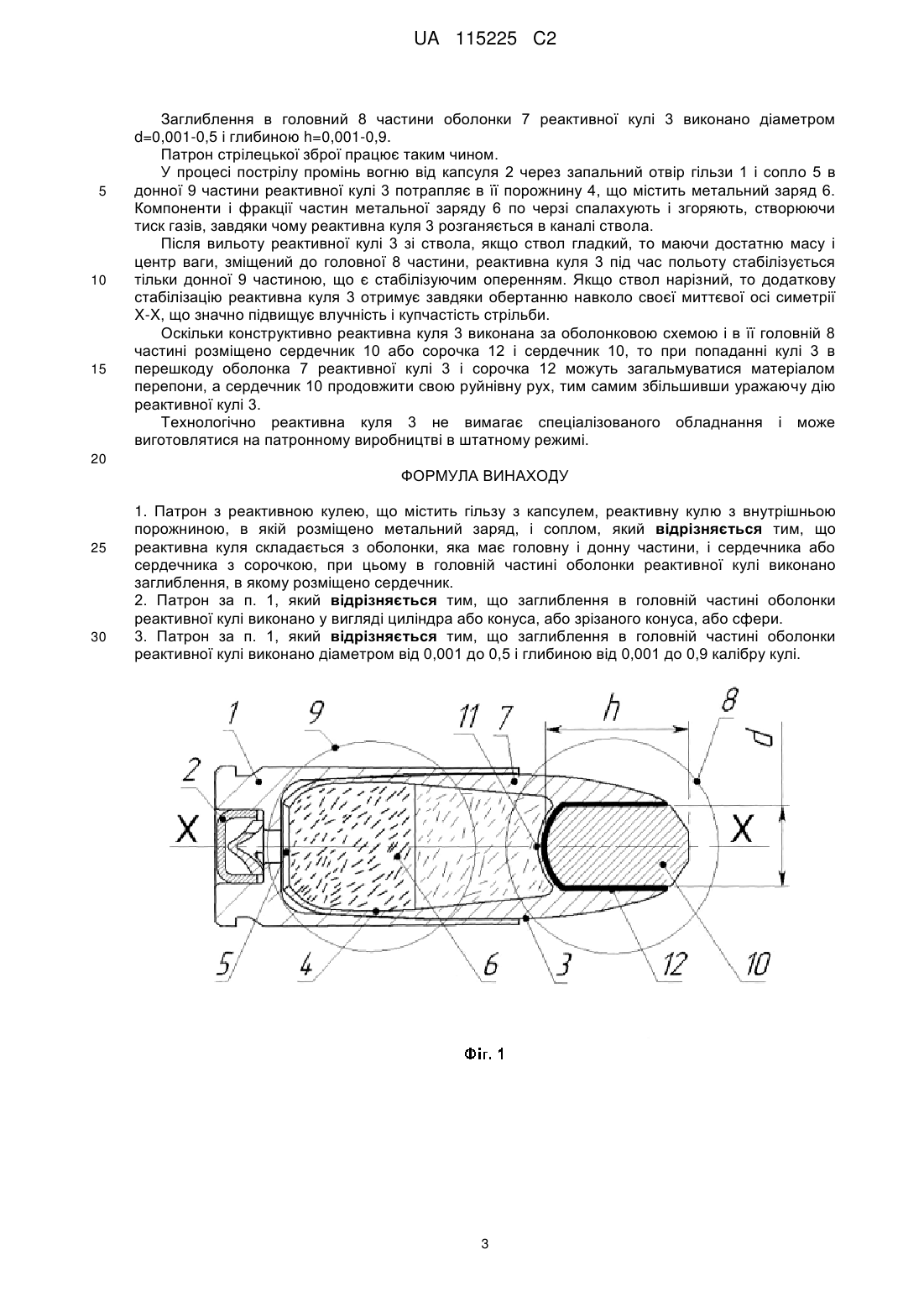

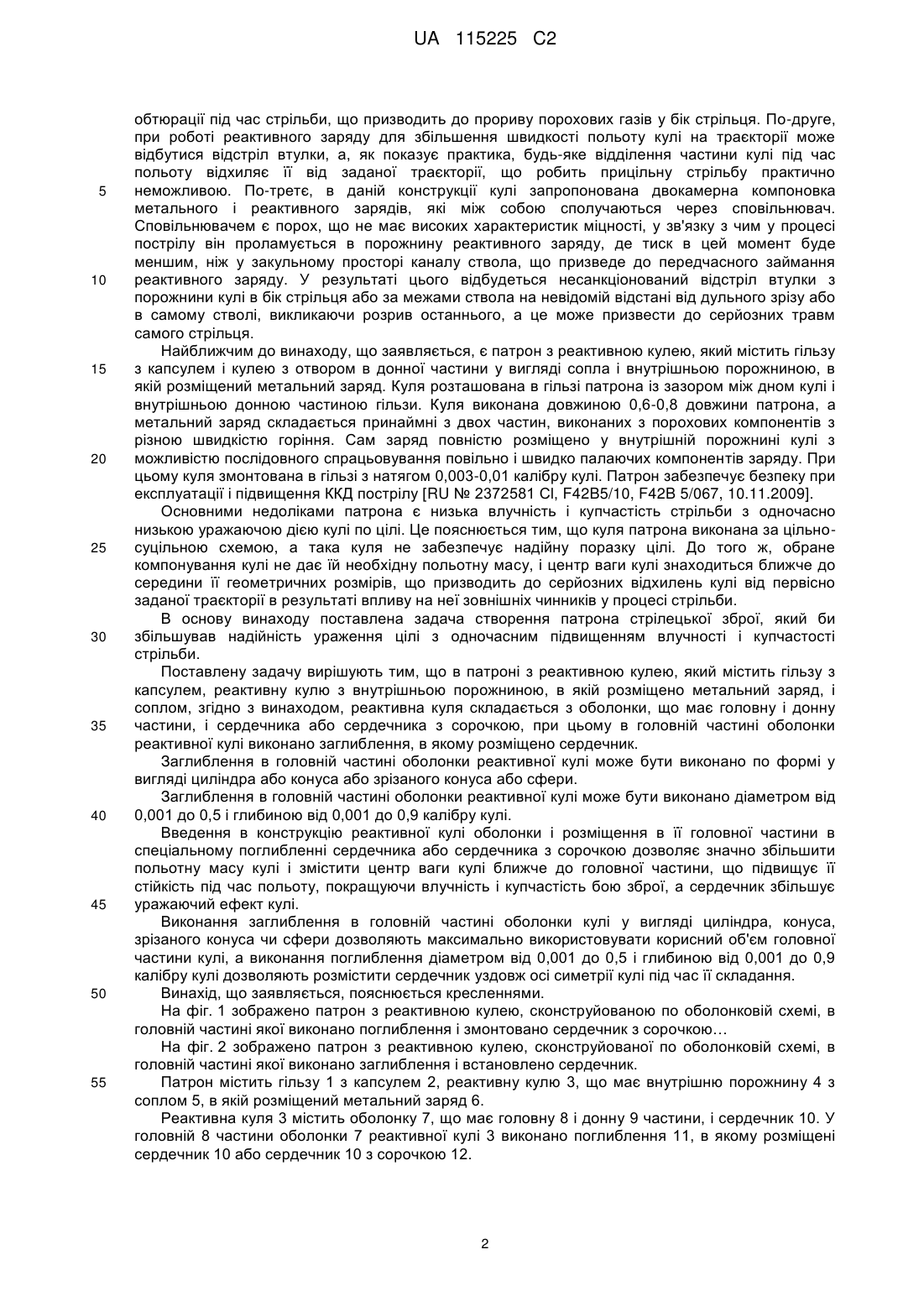

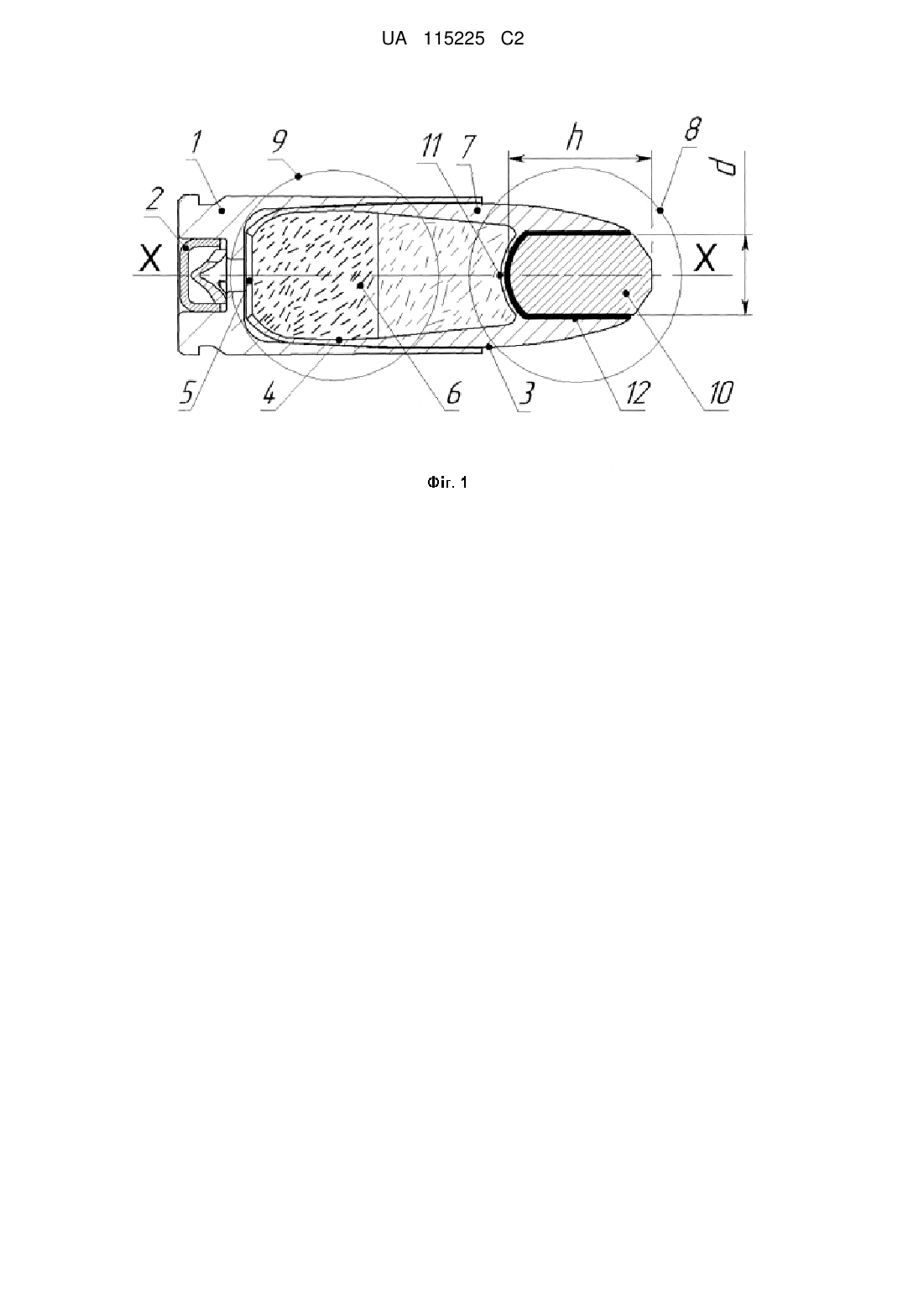

Реферат: Винахід належить до галузі боєприпасів, призначених для стрільби з гладкоствольної або нарізної зброї будь-якої конструкції, де як уражаючий елемент використовується реактивна куля або снаряд. Патрон містить гільзу з капсулем, реактивну кулю з внутрішньою порожниною, в якій розміщено метальний заряд, і соплом. Реактивна куля складається з оболонки, яка має головну і донну частини, і сердечника або сердечника з сорочкою, при цьому в головній частині оболонки реактивної кулі виконано заглиблення, в якому розміщено сердечник. Збільшено надійність ураження цілі з одночасним підвищенням влучності і купчастості стрільби. UA 115225 C2 (12) UA 115225 C2 UA 115225 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі боєприпасів, призначених для стрільби з гладкоствольної або нарізної зброї будь-якої конструкції, де як уражаючий елемент використовується реактивна куля або снаряд. Відомий снаряд, в якому як гільза використовується зарядна камера, а на корпусі снаряда передбачені калібровані точкові насічки для відділення головної і донної частин снаряда [патент Франції № 2611888, F42B 5/02, F41 F17/12 09.09.19881. До недоліків такого снаряда можна віднести великі габарити конструкції та використання для запуску снаряда гіпотетичного палива з квазівибуховим розкладанням, а для застосування його в безвідкотному варіанті передбачено пристрій з масивним стволом, дуловим гальмом і амортизатором, що неможливо розрахувати, не знаючи характеристик палива, яке застосується. Відомий снаряд для гладкоствольної та нарізної зброї і спосіб його використання. Снаряд має суцільносталевий корпус, в якому розміщена зарядна камора і капсуль-запальник. Інший варіант компонування снаряда відрізняється від першого тим, що снаряд запресовано в гільзу, де розташовано другий пороховий заряд і другий капсуль-запальник. Сила запресовування, глибина загортання фланця гільзи і масові характеристики обох зарядів підібрані так, що в момент запуску спочатку спрацьовує заряд, що знаходиться в гільзі, виштовхуючи снаряд в ствол, а потім загоряється заряд, що знаходиться в самому снаряді. В результаті снаряд розривається на дві частини, не встигнувши залишити ствол, що підвищує початкову швидкість польоту снаряда [деклараційний патент Литви № 4048, F42B5/02, 13.02.1995]. Основним недоліком зазначеної конструкції є небезпека його застосування під час стрільби, оскільки осколки, які утворюються при розриві тіла снаряда під дією порохових газів, впливають на внутрішню частину ствола і руйнують його. У результаті цього в зоні впливу осколків відбувається розрив ствола, а це ставить під сумнів багаторазове безпечне використання таких снарядів у зброї. Другий варіант описаної компоновки снаряда також небезпечний в обігу. Поперше, неможливо розрахувати співвідношення зусилля запресовування снаряда в гільзу із зусиллям розриву снаряда після виходу його з гільзи. По-друге, неможливо синхронізувати за часом спрацьовування кожного метальної заряду, а це може призвести до розриву снаряда за межами ствола на невідомій відстані від дульного зрізу, що неминуче призведе до осколкового ураження самого стрільця. Відомий також патрон для гладкоствольної або нарізної зброї, що складається з гільзи, капсуля-запальника, метального заряду і уражаючого елемента (кулі), при цьому зарядна камера розміщена в корпусі уражаючого елемента. Зовнішня поверхня уражаючого елемента містить концентратор напруги у вигляді кільцевої проточки, розміщеної ближче до кормової його частини, куди надіто захисний екран, виконаний у вигляді патронної гільзи, з можливістю перекриття цієї проточки. Захисний екран може мати різне конструктивне рішення [UA № 45270 С2, F42B5/02, 15.03.2002]. Основним недоліком цієї конструкції є нераціональне використання маси уражаючого елементу (донна частина елемента завжди залишається після пострілу і не застосовується для ураження цілі). Недоліком інших варіантів конструкції є неможливість підібрати матеріал за своїми характеристиками міцності для надійної роботи захисного екрана, а також складність виготовлення і контролю форми зарядної камери уражаючого елемента при масовому виробництві. Відомий патрон з реактивною кулею, який за варіантом 1 містить гільзу з встановленим у ній капсулем і кулею, в порожнині якої розташована основна частина метальної заряду. Особливість патрона полягає в тому, що гільза виконана з довжиною, меншою, а куля, відповідно, з довжиною більшою стандартних величин гільзи і кулі класичного патрона, що дозволяє помістити необхідну кількість метальної заряду. При цьому загальна довжина патрона залишається без збільшення його габаритів відносно класичних зразків того ж типу. [RU № 2150074 Сl, F42B 5/10, 25.03.1999 J. Основним недоліком зазначеної конструкції є низький ККД пострілу. Оскільки спосіб розгону кулі в стволі зброї передбачається класичний, раціонально енергія метального заряду витрачатися не буде. Через те, що під час пострілу порох нерівномірно розподіляється за обсягом закульового простору, перебуваючи там у зависло-рухомому стані, то невідомо, яка масова частка порохового заряду буде розташовуватися в порожнині кулі на момент її вильоту з каналу ствола, що призводить до нестабільного реактивного ефекту, який позначається на влучності і купчастості стрільби. Наступні недоліки з міркувань безпеки стрільби ставлять повністю під сумнів можливість застосування такого патрона в стрілецькій зброї. Це, по-перше, відсутність на ділянці гільзи 1 UA 115225 C2 5 10 15 20 25 30 35 40 45 50 55 обтюрації під час стрільби, що призводить до прориву порохових газів у бік стрільця. По-друге, при роботі реактивного заряду для збільшення швидкості польоту кулі на траєкторії може відбутися відстріл втулки, а, як показує практика, будь-яке відділення частини кулі під час польоту відхиляє її від заданої траєкторії, що робить прицільну стрільбу практично неможливою. По-третє, в даній конструкції кулі запропонована двокамерна компоновка метального і реактивного зарядів, які між собою сполучаються через сповільнювач. Сповільнювачем є порох, що не має високих характеристик міцності, у зв'язку з чим у процесі пострілу він проламується в порожнину реактивного заряду, де тиск в цей момент буде меншим, ніж у закульному просторі каналу ствола, що призведе до передчасного займання реактивного заряду. У результаті цього відбудеться несанкціонований відстріл втулки з порожнини кулі в бік стрільця або за межами ствола на невідомій відстані від дульного зрізу або в самому стволі, викликаючи розрив останнього, а це може призвести до серйозних травм самого стрільця. Найближчим до винаходу, що заявляється, є патрон з реактивною кулею, який містить гільзу з капсулем і кулею з отвором в донної частини у вигляді сопла і внутрішньою порожниною, в якій розміщений метальний заряд. Куля розташована в гільзі патрона із зазором між дном кулі і внутрішньою донною частиною гільзи. Куля виконана довжиною 0,6-0,8 довжини патрона, а метальний заряд складається принаймні з двох частин, виконаних з порохових компонентів з різною швидкістю горіння. Сам заряд повністю розміщено у внутрішній порожнині кулі з можливістю послідовного спрацьовування повільно і швидко палаючих компонентів заряду. При цьому куля змонтована в гільзі з натягом 0,003-0,01 калібру кулі. Патрон забезпечує безпеку при експлуатації і підвищення ККД пострілу [RU № 2372581 Сl, F42B5/10, F42B 5/067, 10.11.2009]. Основними недоліками патрона є низька влучність і купчастість стрільби з одночасно низькою уражаючою дією кулі по цілі. Це пояснюється тим, що куля патрона виконана за цільносуцільною схемою, а така куля не забезпечує надійну поразку цілі. До того ж, обране компонування кулі не дає їй необхідну польотну масу, і центр ваги кулі знаходиться ближче до середини її геометричних розмірів, що призводить до серйозних відхилень кулі від первісно заданої траєкторії в результаті впливу на неї зовнішніх чинників у процесі стрільби. В основу винаходу поставлена задача створення патрона стрілецької зброї, який би збільшував надійність ураження цілі з одночасним підвищенням влучності і купчастості стрільби. Поставлену задачу вирішують тим, що в патроні з реактивною кулею, який містить гільзу з капсулем, реактивну кулю з внутрішньою порожниною, в якій розміщено метальний заряд, і соплом, згідно з винаходом, реактивна куля складається з оболонки, що має головну і донну частини, і сердечника або сердечника з сорочкою, при цьому в головній частині оболонки реактивної кулі виконано заглиблення, в якому розміщено сердечник. Заглиблення в головній частині оболонки реактивної кулі може бути виконано по формі у вигляді циліндра або конуса або зрізаного конуса або сфери. Заглиблення в головній частині оболонки реактивної кулі може бути виконано діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру кулі. Введення в конструкцію реактивної кулі оболонки і розміщення в її головної частини в спеціальному поглибленні сердечника або сердечника з сорочкою дозволяє значно збільшити польотну масу кулі і змістити центр ваги кулі ближче до головної частини, що підвищує її стійкість під час польоту, покращуючи влучність і купчастість бою зброї, а сердечник збільшує уражаючий ефект кулі. Виконання заглиблення в головній частині оболонки кулі у вигляді циліндра, конуса, зрізаного конуса чи сфери дозволяють максимально використовувати корисний об'єм головної частини кулі, а виконання поглиблення діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру кулі дозволяють розмістити сердечник уздовж осі симетрії кулі під час її складання. Винахід, що заявляється, пояснюється кресленнями. На фіг. 1 зображено патрон з реактивною кулею, сконструйованою по оболонковій схемі, в головній частині якої виконано поглиблення і змонтовано сердечник з сорочкою… На фіг. 2 зображено патрон з реактивною кулею, сконструйованої по оболонковій схемі, в головній частині якої виконано заглиблення і встановлено сердечник. Патрон містить гільзу 1 з капсулем 2, реактивну кулю 3, що має внутрішню порожнину 4 з соплом 5, в якій розміщений метальний заряд 6. Реактивна куля 3 містить оболонку 7, що має головну 8 і донну 9 частини, і сердечник 10. У головній 8 частини оболонки 7 реактивної кулі 3 виконано поглиблення 11, в якому розміщені сердечник 10 або сердечник 10 з сорочкою 12. 2 UA 115225 C2 5 10 15 Заглиблення в головний 8 частини оболонки 7 реактивної кулі 3 виконано діаметром d=0,001-0,5 і глибиною h=0,001-0,9. Патрон стрілецької зброї працює таким чином. У процесі пострілу промінь вогню від капсуля 2 через запальний отвір гільзи 1 і сопло 5 в донної 9 частини реактивної кулі 3 потрапляє в її порожнину 4, що містить метальний заряд 6. Компоненти і фракції частин метальної заряду 6 по черзі спалахують і згоряють, створюючи тиск газів, завдяки чому реактивна куля 3 розганяється в каналі ствола. Після вильоту реактивної кулі 3 зі ствола, якщо ствол гладкий, то маючи достатню масу і центр ваги, зміщений до головної 8 частини, реактивна куля 3 під час польоту стабілізується тільки донної 9 частиною, що є стабілізуючим оперенням. Якщо ствол нарізний, то додаткову стабілізацію реактивна куля 3 отримує завдяки обертанню навколо своєї миттєвої осі симетрії X-X, що значно підвищує влучність і купчастість стрільби. Оскільки конструктивно реактивна куля 3 виконана за оболонковою схемою і в її головній 8 частині розміщено сердечник 10 або сорочка 12 і сердечник 10, то при попаданні кулі 3 в перешкоду оболонка 7 реактивної кулі 3 і сорочка 12 можуть загальмуватися матеріалом перепони, а сердечник 10 продовжити свою руйнівну рух, тим самим збільшивши уражаючу дію реактивної кулі 3. Технологічно реактивна куля 3 не вимагає спеціалізованого обладнання і може виготовлятися на патронному виробництві в штатному режимі. 20 ФОРМУЛА ВИНАХОДУ 25 30 1. Патрон з реактивною кулею, що містить гільзу з капсулем, реактивну кулю з внутрішньою порожниною, в якій розміщено метальний заряд, і соплом, який відрізняється тим, що реактивна куля складається з оболонки, яка має головну і донну частини, і сердечника або сердечника з сорочкою, при цьому в головній частині оболонки реактивної кулі виконано заглиблення, в якому розміщено сердечник. 2. Патрон за п. 1, який відрізняється тим, що заглиблення в головній частині оболонки реактивної кулі виконано у вигляді циліндра або конуса, або зрізаного конуса, або сфери. 3. Патрон за п. 1, який відрізняється тим, що заглиблення в головній частині оболонки реактивної кулі виконано діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру кулі. 3 UA 115225 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
