Опора багатофункціональна технологічна

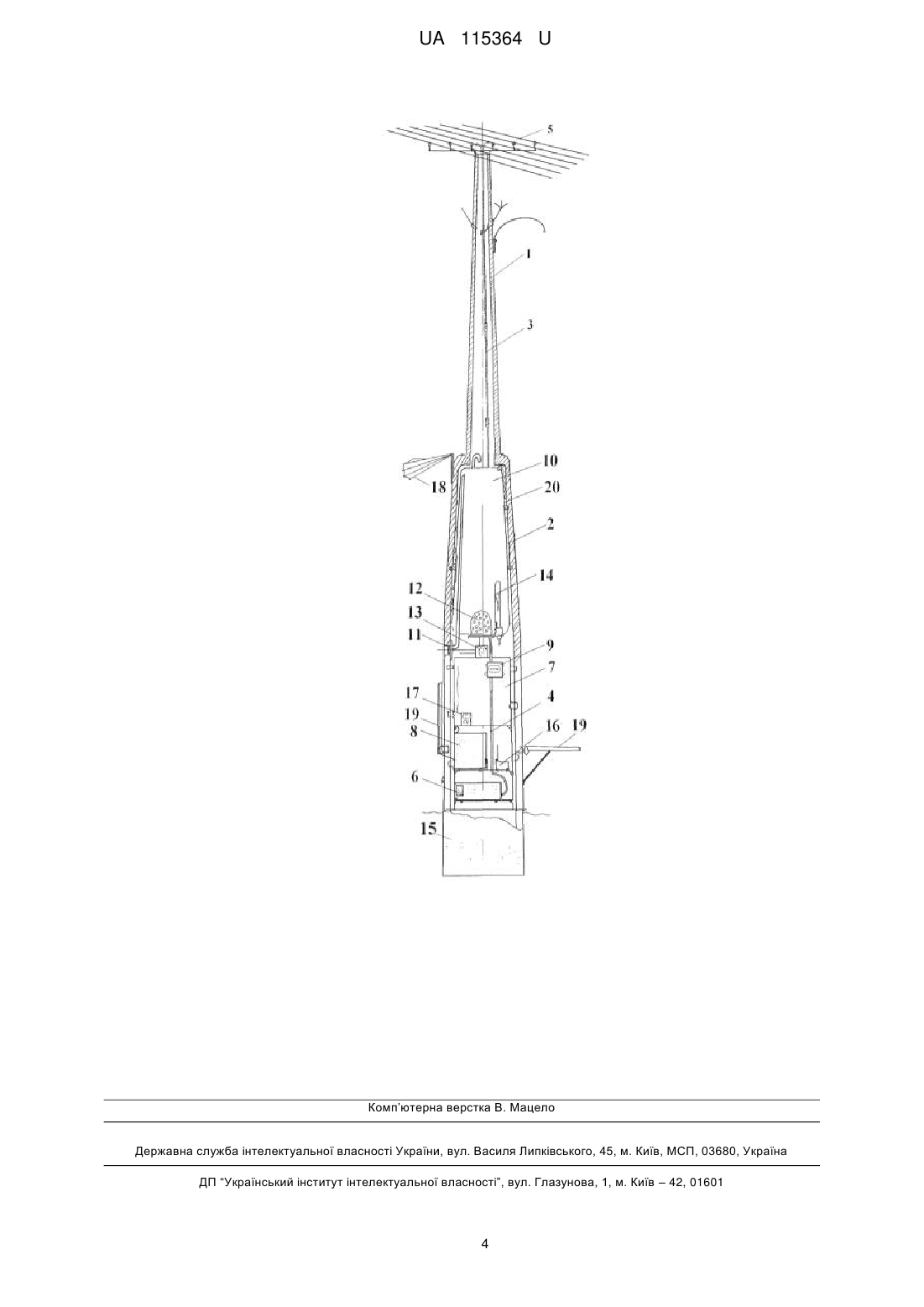

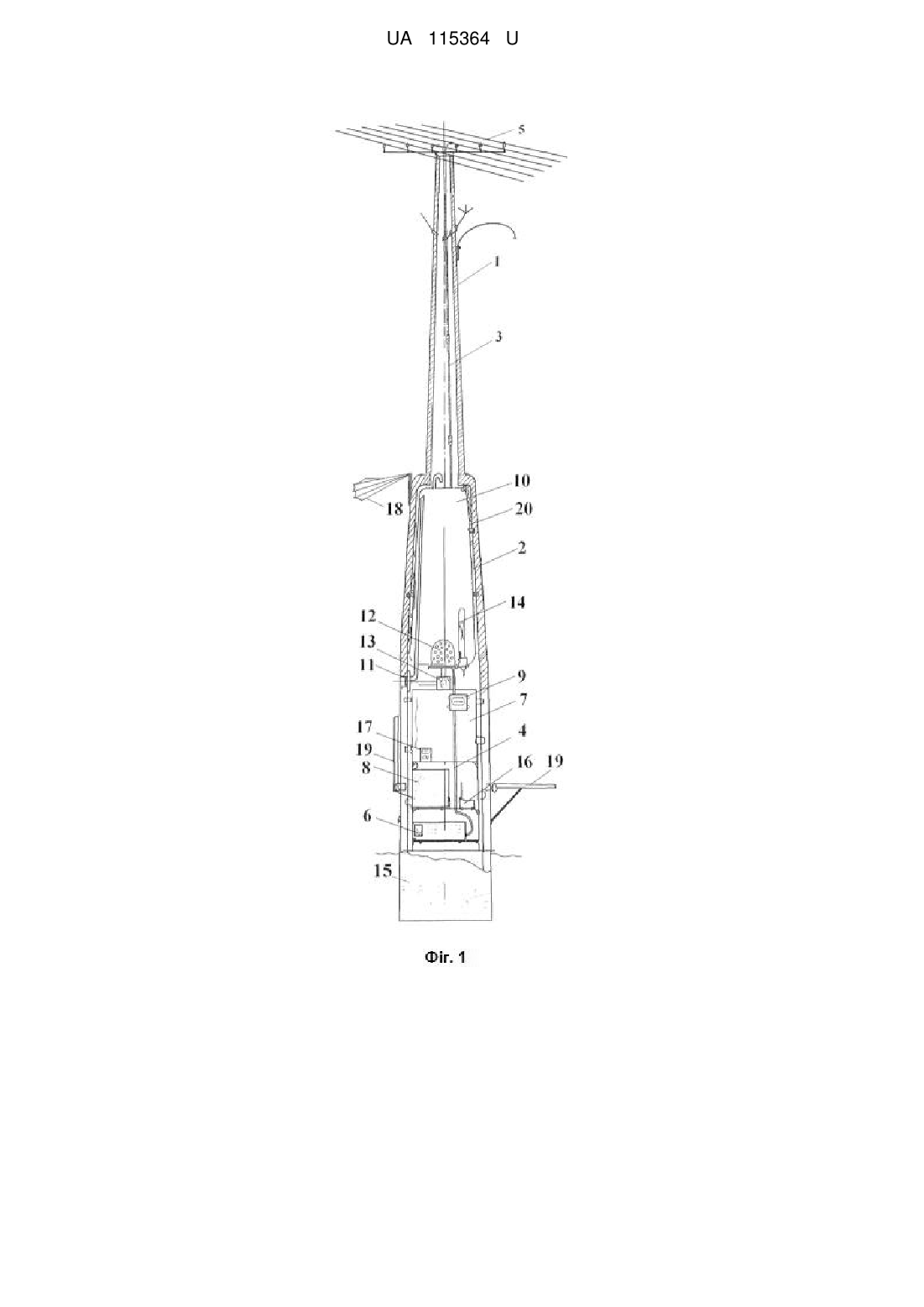

Реферат: Опора багатофункціональна технологічна включає стовп електропередач, конструктивно зв'язаний з порожниною у нижній його частині, що оснащена функціональними елементами та люком з кришкою. Функціональними елементами є система енергозабезпечення і система водозабезпечення з елементами обліку і контролю, а також система мобільного та Інтернет зв'язку. Опора багатофункціональна технологічна виконана як пост контактної зарядки електроприладів і електротранспорту з системою забезпечення розрахунків, в якому як джерело живлення використовується лінія електропередач. UA 115364 U (54) ОПОРА БАГАТОФУНКЦІОНАЛЬНА ТЕХНОЛОГІЧНА UA 115364 U UA 115364 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва об'єктів енергетики, зокрема до опорних конструкцій багатофункціонального призначення, а також до автомобільних транспортних енергетичних систем та систем зв'язку. Корисна модель може бути використана в системах електропостачання для зарядки електроприладів, акумуляторів електромобілів, електробусів та інших видів транспортних засобів на електричній тязі, що працюють автономно, а також може служити пунктом надання різноманітних послуг як багатофункціональна технологічна система обслуговування, в тому числі в частині забезпечення короткого відпочинку водіїв, пасажирів та перехожих. Відома опора подвійного призначення [RU157 024 U1, Опора двойного назначения, Е04Н 12/08, опубл. 20.11.2015], яка містить послідовно розташовані і з'єднані між собою циліндричні металеві основу, секції та стійку для кріплення антенних пристроїв, при цьому фланцеве з'єднання стійки з верхньою секцією опори забезпечує можливість регулювання кутового положення стійки для кріплення антенних пристроїв щодо верхньої секції опори, їх взаємну центрування як при монтажі, так і при кутовому переміщенні стійки в процесі установки антени в задане положення. Недоліком такої опори є обмеженість її призначення, яка базується виключно на установці антенних пристроїв. Виконання інших функцій, зокрема надання послуг зв'язку, мобільного зв'язку та зарядку електромобілів неможливе через невирішеність питань енергопостачання та комунікативного зв'язку з даною опорою. Відома опора багатофункціональна [RU, патент 107247 U1, Радиомачта сотовой связи, комбинированная с осветительной опорой, Е04Н 12/00, опубл. 10.08.2011] у вигляді радіощогли стільникового зв'язку, що містить з'єднані між собою основу, секції у вигляді циліндричних труб і антенну стійку, закріплену на верхній частині верхньої секції, причому діаметр кожної вищерозташованої секції менше діаметра нижчерозташованої секції і кожна наступна секція з'єднана з нижчерозташованою секцією за допомогою стикувального вузла, а на нижній секції виконані клеми для приєднання захисного заземлення і в кожній секції виконано по одному технологічному отвору для забезпечення протягання і кріплення кабелів, що проходять всередині радіощогли. Недоліком відомої опори є вузька направленість її призначення, яка базується тільки на стільниковому зв'язку в комбінації з освітлюванням. Зарядка електромобілів також технологічно не передбачена. Крім цього освітлення забезпечується кабелем, що проходить всередині радіощогли. Інших функціональних елементів для розширення функцій відомої опори не передбачено. Найближчим за сукупністю суттєвих ознак є опора багатофункціональна [RU, патент № 2598949 С1, Опора антивандальная, Е04Н 12/00, G09F 15/00, опубл. 10.10.2016], що включає прикріплений за допомогою фланцевого з'єднання до закладної стійки бетонної основи пустотілий металевий стовп, оснащений функціональними елементами, розміщений в нижній частині стовпа люк з кришкою для монтажу і експлуатації електрокомутуючого пристрою, а також пристрій, виконаний у вигляді кожуха, що охоплює стовп по його периметру, при цьому висота кожуха від рівня бетонної основи до верхньої її частини складає близько двох метрів. В основу корисної моделі поставлено задачу розширення функціональних та технологічних можливостей опори електропередач. Технічний результат, що досягається, полягає в забезпеченні можливості надання спеціалізованих послуг електропостачання (у вигляді самообслуговування) шляхом застосування лінії електропередач для зарядки електроприладів, акумуляторів електромобілів, в тому числі гібридних, електробусів, інвалідних електрокрісел та інших видів транспортних засобів на електричній тязі, забезпеченні можливості скористатися засобами зв'язку (телефонна мережа, мобільний зв'язок, Інтернет в т.ч. через Wi-Fi), а також надання різноманітних послуг, в тому числі в частині забезпечення короткого відпочинку водіїв, пасажирів та перехожих, зокрема забезпечення їх напоями, що забезпечується за рахунок обладнання опори системами водозабезпечення, енергозабезпечення, мобільного зв'язку та Інтернет, контролю і розрахунків та зоною відпочинку. Додаткове комплексне оснащення робочої порожнини опори багатофункціональної технологічної композиційним начинням з функціональними елементами різного характеру та зовнішнє обладнання дає можливість максимального розширення функцій опори електропередач. На Фіг. 1 зображена опора багатофункціональна технологічна (в розрізі). Суть корисної моделі полягає в тому, що опора багатофункціональна технологічна включає стовп електропередач, конструктивно зв'язаний з порожниною у нижній його частині, що оснащена функціональними елементами та люком з кришкою, де функціональними елементами 1 UA 115364 U 5 10 15 20 25 30 35 40 45 50 55 є система енергозабезпечення і система водозабезпечення з елементами обліку і контролю, а також система мобільного зв'язку, при цьому опора багатофункціональна технологічна виконана як пост контактної зарядки електроприладів і електромобілів з системою забезпечення розрахунків, в якому як джерело живлення використовується лінія електропередач. Порожнина опори багатофункціональної технологічної виконана у вигляді прикріпленого до закладної стійки пустотілого стовпа або у вигляді пустотілого кожуха, що охоплює стовп по його периметру. Система енергозабезпечення включає конструктивно і технологічно зв'язані між собою трубу для прокладання кабелю живлення, випрямний блок, шафу електрообладнання і блоків управління з комп'ютером, онлайн-лічильник витрат електроенергії. Система водозабезпечення включає конструктивно і технологічно зв'язані між собою бак для води гофрований з горловиною для заправки водою і фільтром подачі води, онлайн-лічильник витрат води (частотний), лампу кварцування для антибактеріальної обробки води, а також вологопоглинач. Система Інтернет за допомогою мобільного зв'язку включає Wi-Fi роутер, мобільний пристрій для прийому і передачі Wi-Fi команд. Внутрішня поверхня порожнини опори оснащена наповнювачем еластичним (на випадок замерзання). Крім цього, опора багатофункціональна технологічна ззовні обладнана зоною відпочинку, яку забезпечує розкладний навіс і щонайменше одна розкладна лава, а також при необхідності обладнана щонайменше одним люком з антивандальним захистом з можливістю авторизованого доступу за допомогою мобільного телефону, банківської картки або інших способів індивідуалізації та оплати. Опора багатофункціональна технологічна (креслення) містить стовп 1 електропередач, конструктивно зв'язаний з порожниною 2 у нижній його частині. Порожнина 2 включає: - систему енергозабезпечення у вигляді труби 3 для прокладання кабелю 4 живлення від лінії 5 електропередач, випрямного блока 6, шафи 7 електрообладнання і блоків управління з комп'ютером 8, онлайн-лічильника 9 витрат електроенергії; - систему водозабезпечення у вигляді конструктивно і технологічно зв'язаних між собою бака 10 для води з горловиною 11 для заправки водою і фільтром 12 подачі води, онлайнлічильника 13 витрат води (частотний), лампи 14 кварцування та вологопоглинача 15; - а також систему мобільного зв'язку у вигляді Wi-Fi роутера 16, мобільного пристрою 17. Елементи обліку і контролю (онлайн-лічильник 9 витрат електроенергії та онлайн-лічильник 13 витрат води) технологічно зв'язані з комп'ютером 8. Ззовні опора має зону відпочинку у вигляді розкладного навісу 18 і щонайменше одної розкладної лави 19. Крім цього, ззовні є щонайменше один люк з антивандальним захистом (на кресленні не показано), а внутрішня поверхня порожнини опори оснащена наповнювачем 20 еластичним. Корисна модель функціонує таким чином. Енергопостачання опори багатофункціональної технологічної здійснюється по кабелю 4 живлення від лінії 5 електропередач, через випрямний блок 6 і вбудовану шафу 7 електрообладнання. Зарядка акумуляторів електромобілів здійснюється контактно. Оплата надається по вбудованому лічильнику 9 з телефону або банківської карти. Елементи обліку і контролю регулюють процес надання послуги. В системі водозабезпечення подається вода в бак 10 через горловину 11 і фільтр 12, антибактеріальна обробка води здійснюється лампою 14 кварцування. Надлишок приймається вологопоглиначем 15. Онлайн-лічильник 13 обраховує витрати води. Система водозабезпечення надає можливість установки автоматів (кавоварок), продаж різних пакетованих товарів (шоколаду, горішків і т.п.). Наявність системи мобільного зв'язку та телефонної мережі дозволяє забезпечити телефонний зв'язок, а також мобільний зв'язок і доступ до Інтернету за допомогою Wi-Fi роутера 16. Зона відпочинку та обслуговування утворюється розкриттям розкладного навісу 18 і щонайменше одної розкладної лави 19. Корисна модель включає виконання опори у вигляді стовпа спеціальної конструкції з порожниною у нижній його частині. Можливий навісний варіант виконання опори у вигляді пустотілого кожуха, що охоплює існуючий стовп опори електропередач по його периметру з конструктивним утворенням порожнини у нижній його частині. 2 UA 115364 U 5 10 15 20 25 30 35 Таким чином, заявлена опора електропередач є багатофункціональною і технологічною, оскільки наділена додатковими технологічними функціями енергозабезпечення: як пост контактної зарядки електроприладів і електромобілів, як пункт забезпечення зв'язку, як зона короткочасного відпочинку з наданням торговельних послуг, в тому числі як пункт забезпечення напоями та пакетованими товарами, що надає додаткову зручність для населення, рівномірне розташування таких опор вздовж шляхів дозволяє підвищити рівномірність завантаження підстанції, максимально розширити функціональні та технологічні можливості опори для електропередач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Опора багатофункціональна технологічна, що включає стовп електропередач, конструктивно зв'язаний з порожниною у нижній його частині, що оснащена функціональними елементами та люком з кришкою, яка відрізняється тим, що функціональними елементами є система енергозабезпечення і система водозабезпечення з елементами обліку і контролю, а також система мобільного та Інтернет зв'язку, при цьому опора багатофункціональна технологічна виконана як пост контактної зарядки електроприладів і електротранспорту з системою забезпечення розрахунків, в якому як джерело живлення використовується лінія електропередач. 2. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що порожнина виконана у вигляді прикріпленого до закладних на стіну пустотілого стовпа. 3. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що порожнина виконана у вигляді пустотілого кожуха, що охоплює стовп по його периметру. 4. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що система енергозабезпечення включає конструктивно і технологічно зв'язані між собою трубу для прокладання кабелю живлення, випрямний блок, шафу електрообладнання і блоків управління з комп'ютером, онлайн-лічильник витрат електроенергії. 5. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що система водозабезпечення включає конструктивно і технологічно зв'язані між собою бак для води гофрований з горловиною для заправки водою і фільтром подачі води, онлайн-лічильник витрат води, лампу кварцування для антибактеріальної обробки води, а також водонагрівач. 6. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що система мобільного зв'язку включає Wi-Fi роутер, мобільний пристрій для прийому і передачі Wi-Fi команд, що забезпечує можливість доступу до мережі Інтернет як для вбудованих пристроїв так і радіусі навколо стовпа. 7. Опора багатофункціональна технологічна за п. 1, яка відрізняється тим, що ззовні опора обладнана розкладним навісом і щонайменше одною розкладною лавою, а також щонайменше одним люком з антивандальним захистом. 3 UA 115364 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
