Дробарка

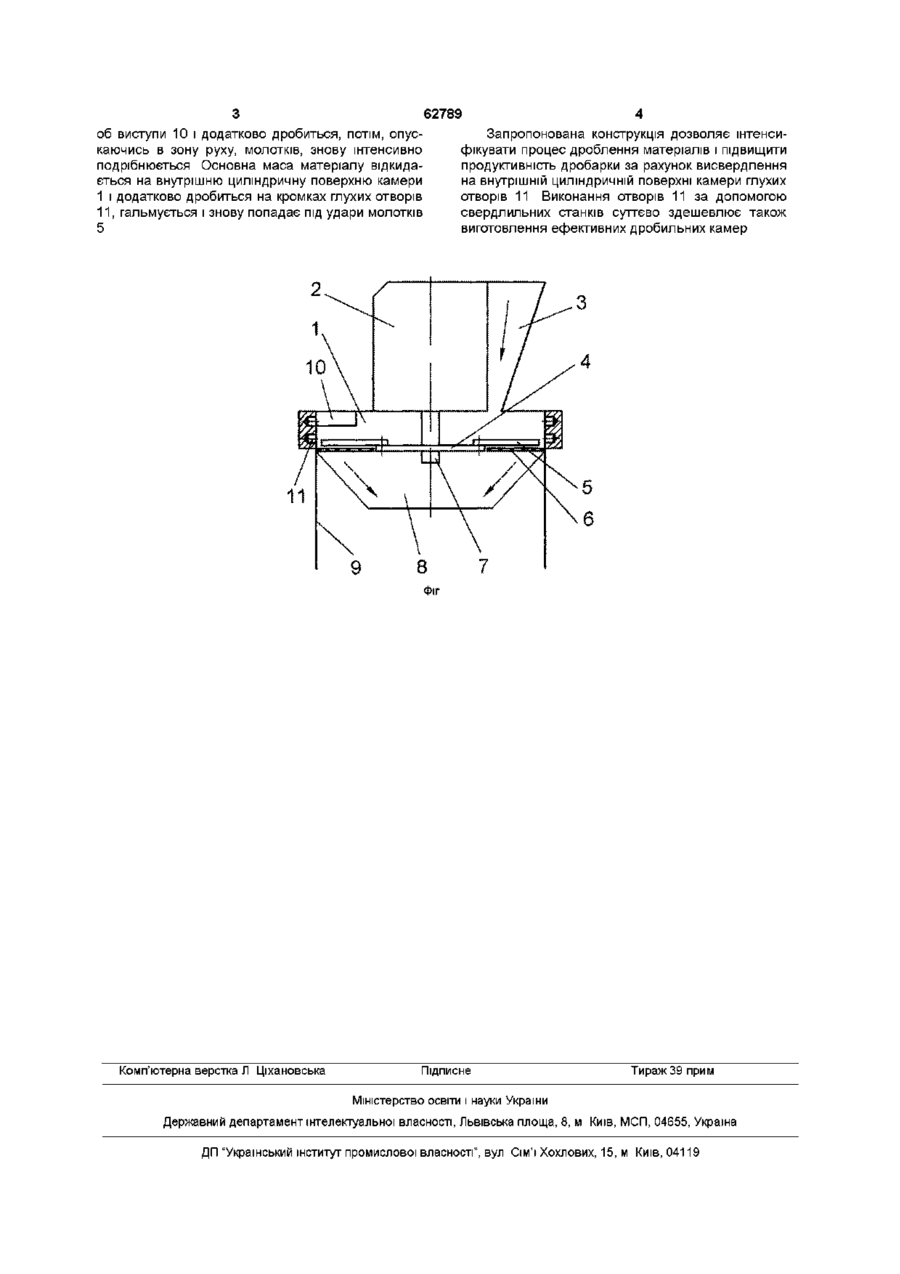

Дробарка, яка містить циліндричну камеру, всередині якої розміщені шарнірно підвішені на диску молотки, яка відрізняється тим, що на внутрішній стороні циліндричної стінки камери висвердлені глухі отвори Дробарка відноситься до галузі машинобудування, до класу решітних вертикальних реверсивних молоткового типу, яка може дробити корми для тварин і птиці та продукти харчування людини Відома дробарка має циліндричну камеру всередині якої розміщені шарнірно підвішені на диску молотки (патент України 54555, кл 7 В 02 С9/02, 2000) Однак ця дробарка має резерви для підвищення продуктивності У винаході вирішується задача підвищення продуктивності дробарки при збереженні якості подрібнення Поставлена задача вирішується тим що в дробарці, яка включає циліндричну камеру, всередині якої розміщені шарнірно підвішені на диску молотки, ВІДПОВІДНО винаходу, на внутрішній стороні циліндричної стінки камери висвердлені глухі отвори Завдяки запропонованому виконанню камери вдається суттєво підвищити продуктивність дробарки за рахунок інтенсифікації дроблення матеріалу, Винахід ілюструється кресленням, на якому дробарка показана в розрізі Дробарка складається з циліндричної камери 1, встановленої вертикально На ній закріплено мотор 2 з бункером 3, з'єднаним з вхідним отвором камери 1 На кінець вала, який СПІВВІСНО входить в камеру 1, мотора 2 посаджено приводний диск 4 Зверху і по периферії диска 4 шарнірно приєднано один ряд пластинчатих молотків 5 До низу камери 1 прикріплено вихідне решето 6, виконане у вигляді диска з центральним отвором концентричним приводному диску 4 В центральний отвір решета 6 з мінімальним зазором входить нижня частина приводного диска 4 Молотки 5 розташовані в камері 1 над решетом 6, причому нижня плоска сторона молотків 5 суміжна з верхньою площиною решета 6 і радіально перекриває його Необхідний зазор між молотками 5 і решетом 6 встановлюється механізмом 7 осьового переміщення диска 4 Під решетом розташована конусна насадка 8, яка охвачує решето 6 і зорієнтована меншою основою донизу Вся дробарка встановлена на ніжках 9, які вищі за насадку 8 На внутрішній стороні радіальної стінки камери 1, навпроти зони руху молотків 5, зроблені виступи 10, які виконані у вигляді ребер контактуючих з циліндричною поверхнею камери 1 На внутрішній стороні циліндричної стінки камери висвердлені глухі круглі отвори 11, які розмішені в шахматному порядку При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 5 які під дією відцентрових сил спрямовані радіально Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 5 по решеті 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 8 і виводиться з дробарки між ніжками 9 Для збільшення модуля дроблення молотки 5 відсувають від решета 6 механізмом 7 осьового переміщення диска 4 Якщо цього недостатньо то ставлять решето 6 з більшими отворами При зношуванні робочих брівок напрям руху молотків 5 міняють на зворотний, а з часом і перевертають їх При попаданні сторонніх предметів в камеру 1 молотки 5 відхиляються, чим запобігається аварія дробарки Частина матеріалу, яка відкидається молотками 5 доверху, стукається 00 (О З 62789 об виступи 10 і додатково дробиться, потім, опусЗапропонована конструкція дозволяє інтенсикаючись в зону руху, молотків, знову інтенсивно фікувати процес дроблення матеріалів і підвищити подрібнюється Основна маса матеріалу відкидапродуктивність дробарки за рахунок висвердлення ється на внутрішню циліндричну поверхню камери на внутрішній циліндричній поверхні камери глухих 1 і додатково дробиться на кромках глухих отворів отворів 11 Виконання отворів 11 за допомогою 11, гальмується і знову попадає під удари молотків свердлильних станків суттєво здешевлює також 5 виготовлення ефективних дробильних камер Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
