Залізобетонна опора
Формула / Реферат
1. Залізобетонна опора лінії електропередачі, яка містить переважно попередньо напружені арматурні стрижні, провідники заземлення, яка відрізняється тим, що вона має чотири рівномірно розташовані по діаметру ребра на всю довжину опори.
2. Залізобетонна опора за п. 1, яка відрізняється тим, що дріт, який зв‘язує арматурні стрижні, входить в ребра опори.
3. Залізобетонна опора за п. 2, яка відрізняється тим, що дріт, який зв‘язує арматурні стрижні, розташований по всій довжині опори з кроком 1,5 - 2 м.
Текст

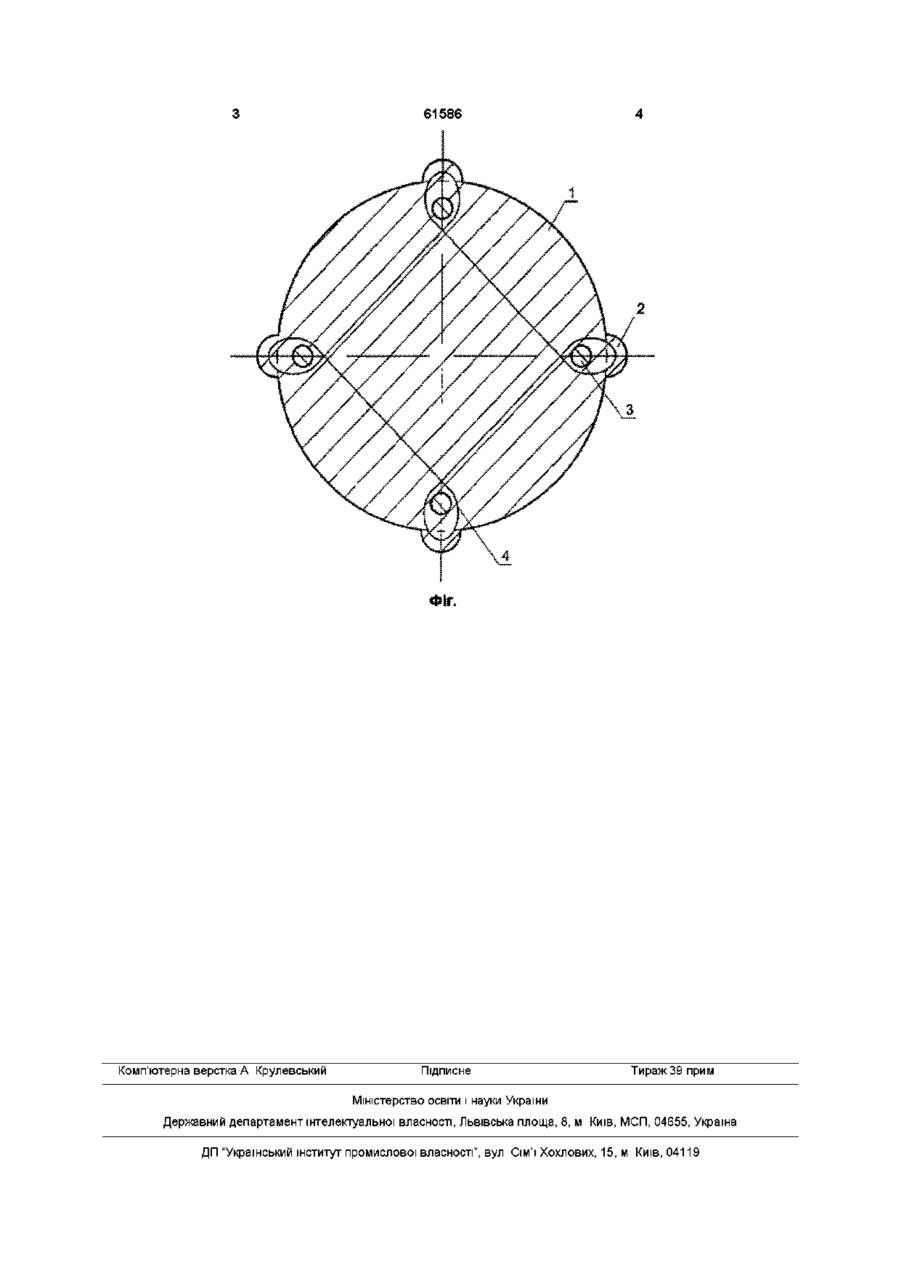

1 Залізобетонна опора лінії елеісгропередачі, яка містить переважно попередньо напружені арматурні стрижні, провідники заземлення, яка відрізняється тим, що вона має чотири рівномірно розташовані по діаметру ребра на всю довжину опори 2 Залізобетонна опора за п 1, яка відрізняється тим, що дріт, який зв'язує арматурні стрижні, входить в ребра опори 3 Залізобетонна опора за п 2, яка відрізняється тим, що дріт, який зв'язує арматурні стрижні, розташований по всій довжині опори з кроком 1,5-2м Винахід стосується будівництва, а саме, конструкцій залізобетонних опор і може бути використаний у будівництві ЛІНІЙ електропередачі високої напруги та ЛІНІЙ зв'язку Відома опора ЛІНІЙ електропередачі, яка включає в себе переважно попередньо напружені арматурні стержні, провідник (ки) заземлення - а с СРСР за №1719606 кл Е04Н12/00 від 15 03 1992р. Бюл №10 За прототип вибрана ця найбільш близька до винаходу, що заявляється "Залізобетонна опора" за а с СРСР №1719606 кл Е04Н12/00 від 15 03 1992р. Бюл №10 Недоліком даної конструкції опори є те, що вона не витримує тиску великого вітрового напору та тиску навантаження льоду на дроти лінії В основу винаходу покладено задачу удосконалити опору 1, яка включає в собі переважно попередньо напружені арматурні стержні, провідник (ки) заземлення 3, за рахунок утворення чотирьох рівномірно розміщених по діаметру опори ребра 2 на всю довжину опори, як у залізничному транспорті (вагони) Крім того арматурні стержні 3 зв'язу ють сталевою проволокою 4 таким чином, щоб вона заходила в ребра 2 для утворення більшої жорсткості опори 1 Зв'язуюча проволока 4 розташована по всій довжині опори 1 з шагом 1,5-2м На фіг наведено креслення перерізу такої залізобетонної опори 1 - залізобетонна опора, 2 - ребра опори, 3 - попередньо напружена опора, 4 - зв'язуючій дріт Для виготовлення залізобетонної опори роблять опалубки в усередині яких роблять канавки для утворення ребер жорсткості на опорі В одній частині опалубки розміщують зв'язані сталевою проволокою арматурні стержні таким чином, щоб зв'язуюча проволока входила у канавку (ки) Потім накривають другою частиною опалубки та заливають розчином бетону Залізобетонна опора, виготовлена таким чином, буде міцніше за "Залізобетонну опору" за а с СРСР №1719606, за рахунок утворених ребер з проволокою (О 00 ю (О 61586 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюReinforced-concrete support
Назва патенту російськоюЖелезобетонная опора
МПК / Мітки
МПК: E04H 12/00
Мітки: опора, залізобетонна
