Пристрій для транспортування і очистки коренебульбоплодів

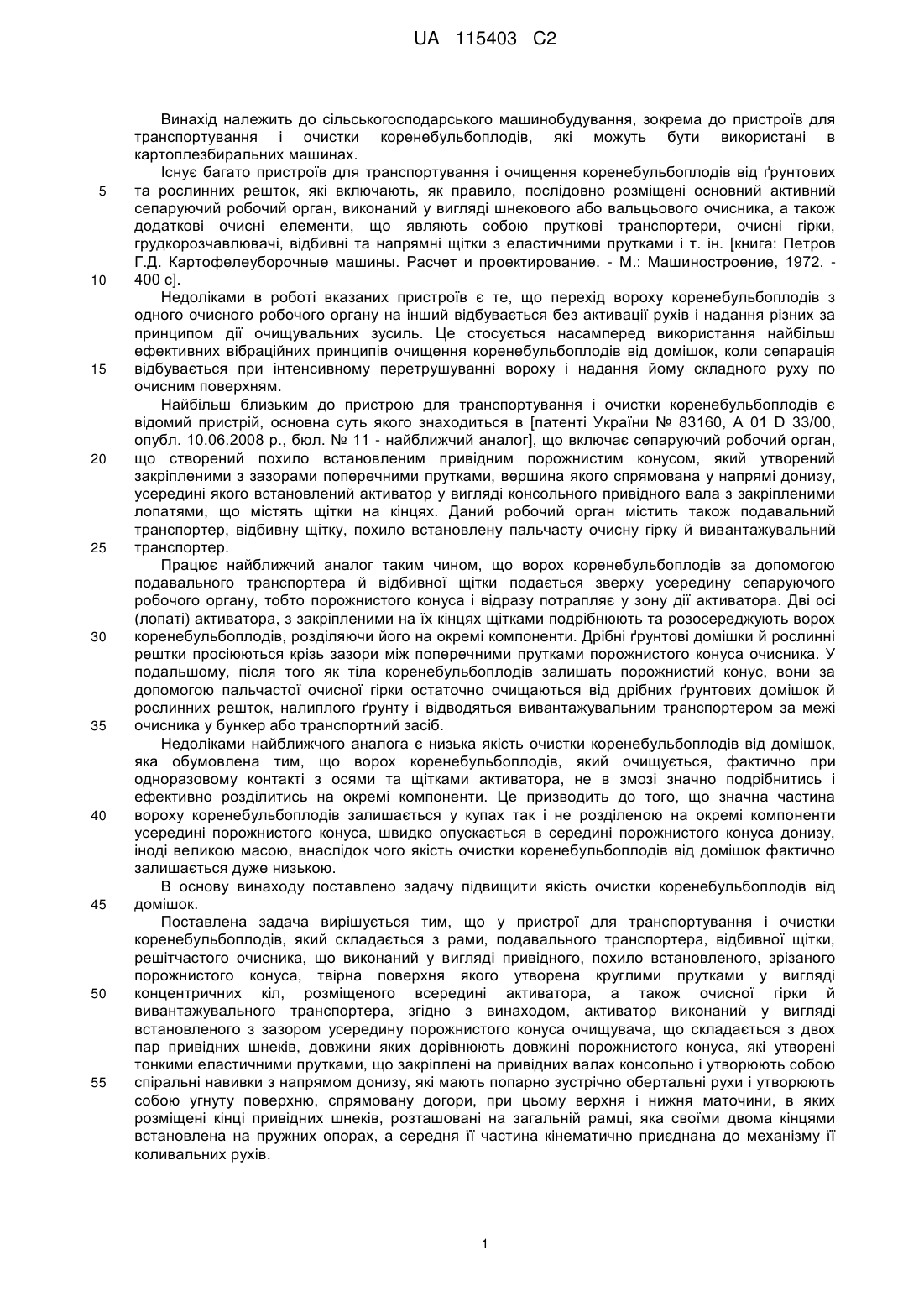

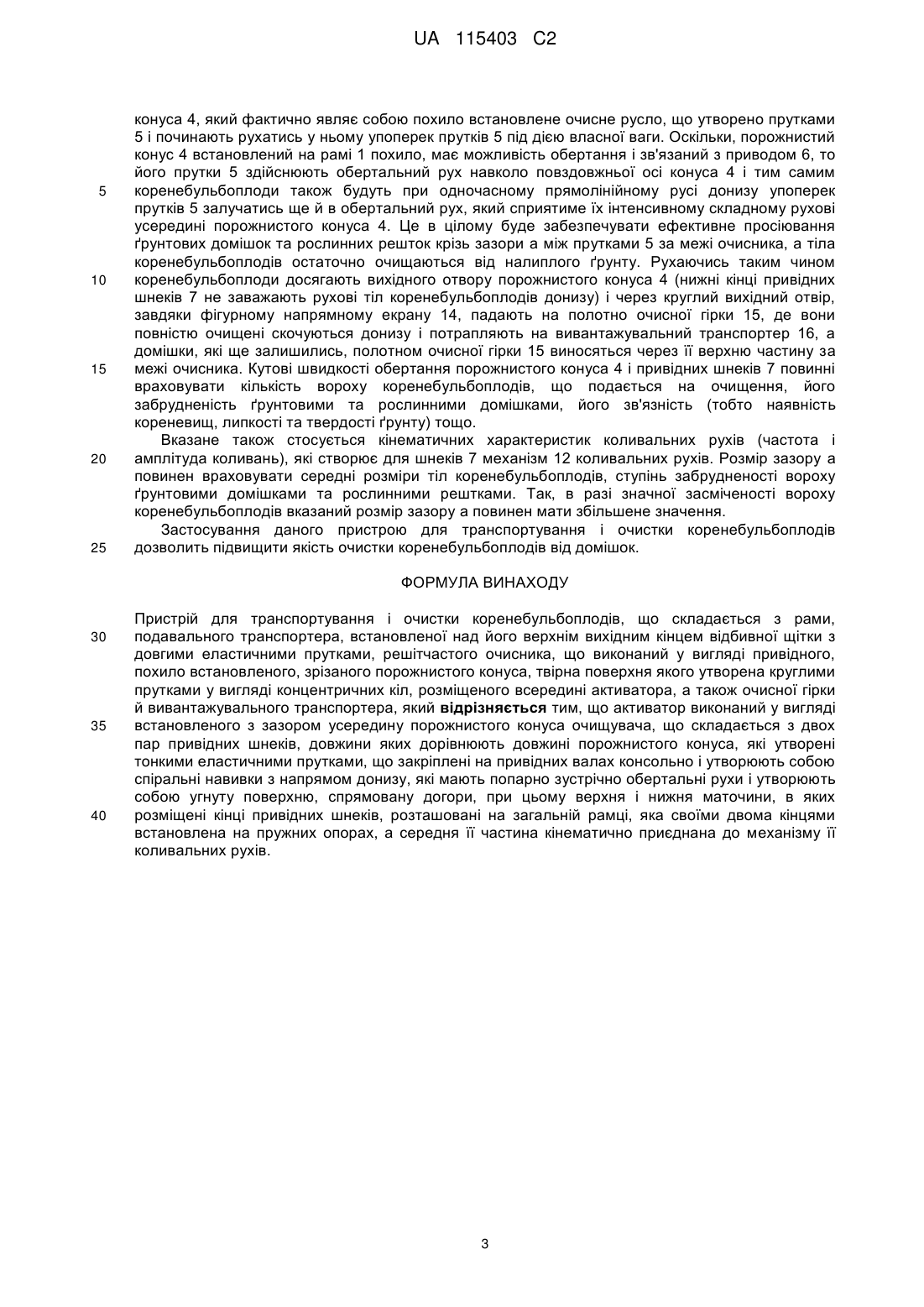

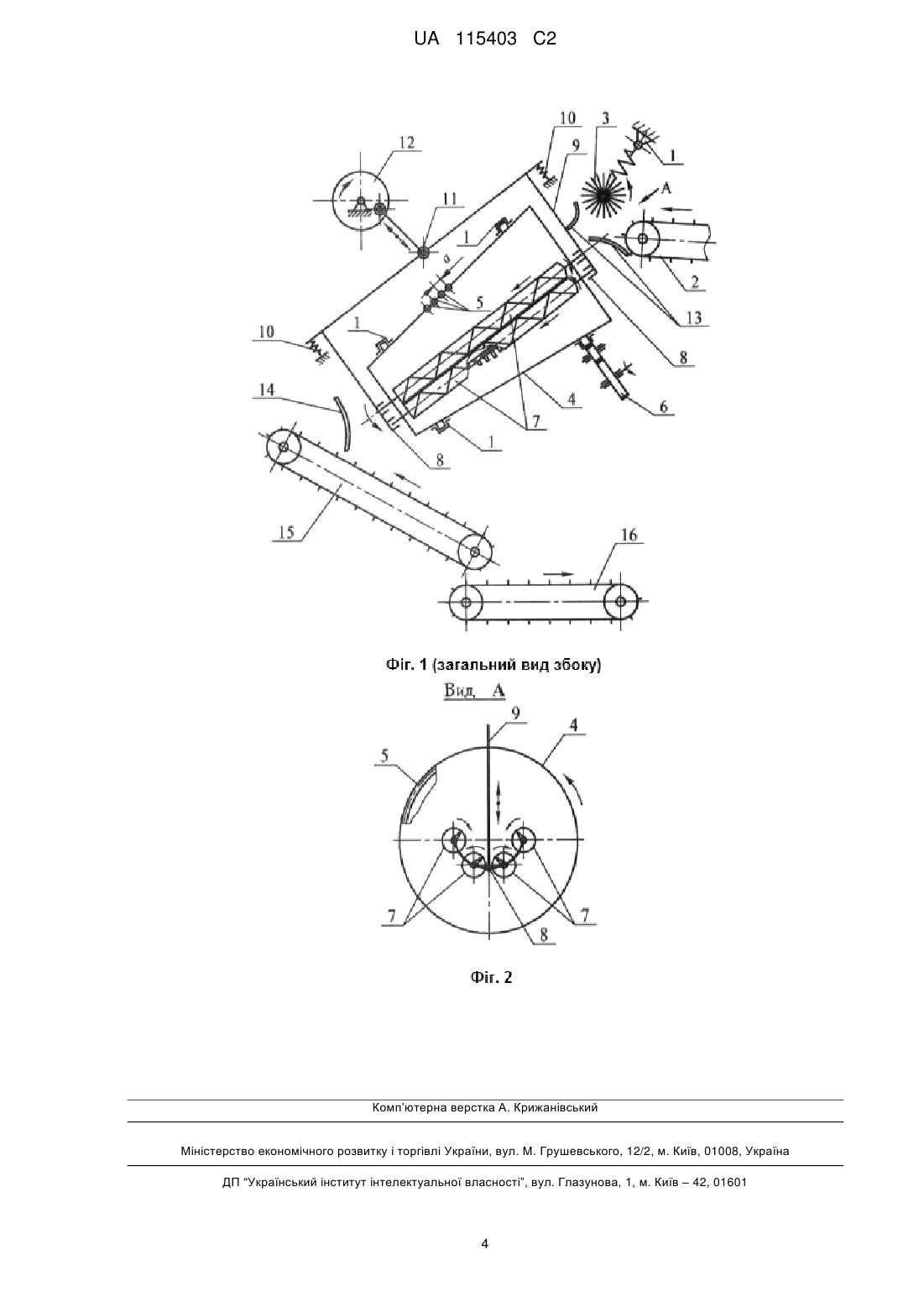

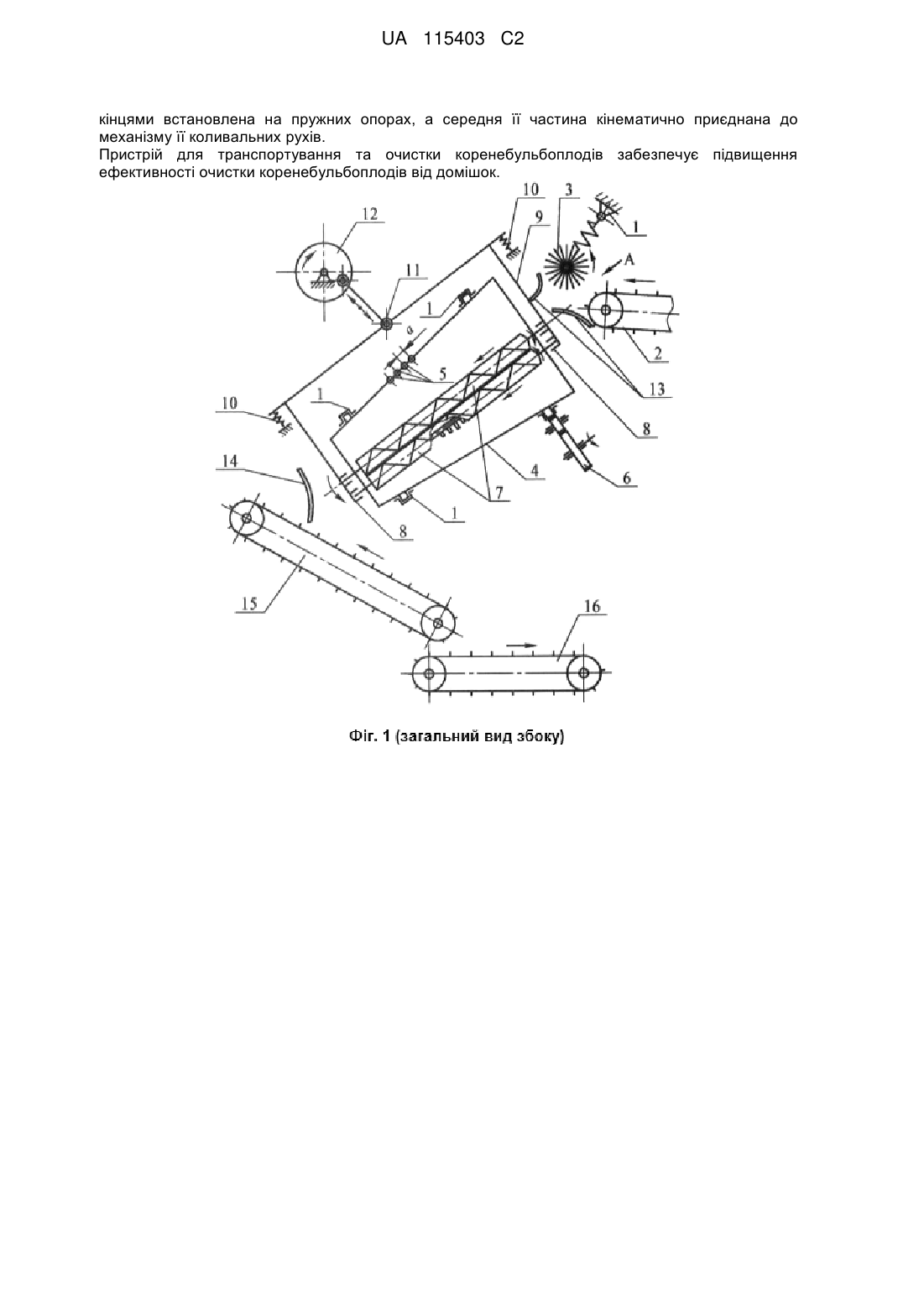

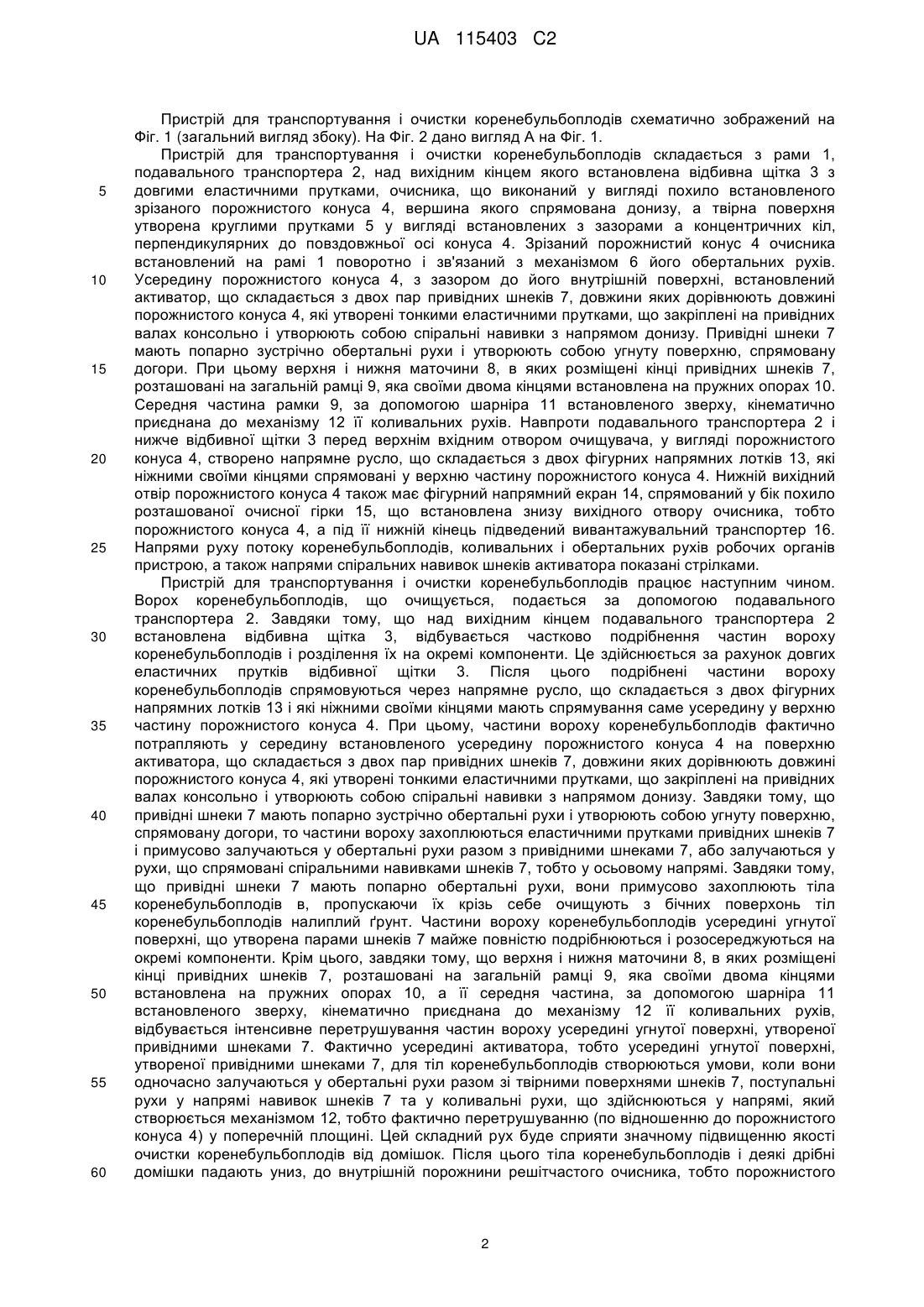

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений пристрій відрізняється від вже відомих тим, активатор виконаний у вигляді встановленого з зазором усередину порожнистого конуса очищувача, що складається з двох пар привідних шнеків, довжини яких дорівнюють довжині порожнистого конуса, які утворені тонкими еластичними прутками, що закріплені на привідних валах консольно і утворюють собою спіральні навивки з напрямом донизу, які мають попарно зустрічно обертальні рухи і утворюють собою угнуту поверхню, спрямовану догори, при цьому верхня і нижня маточини, в яких розміщені кінці привідних шнеків, розташовані на загальній рамці, яка своїми двома UA 115403 C2 (12) UA 115403 C2 кінцями встановлена на пружних опорах, а середня її частина кінематично приєднана до механізму її коливальних рухів. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 115403 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с]. Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це стосується насамперед використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по очисним поверхням. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в [патенті України № 83160, А 01 D 33/00, опубл. 10.06.2008 р., бюл. № 11 - найближчий аналог], що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює найближчий аналог таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками подрібнюють та розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса очисника. У подальшому, після того як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника у бункер або транспортний засіб. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається в середині порожнистого конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, решітчастого очисника, що виконаний у вигляді привідного, похило встановленого, зрізаного порожнистого конуса, твірна поверхня якого утворена круглими прутками у вигляді концентричних кіл, розміщеного всередині активатора, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, активатор виконаний у вигляді встановленого з зазором усередину порожнистого конуса очищувача, що складається з двох пар привідних шнеків, довжини яких дорівнюють довжині порожнистого конуса, які утворені тонкими еластичними прутками, що закріплені на привідних валах консольно і утворюють собою спіральні навивки з напрямом донизу, які мають попарно зустрічно обертальні рухи і утворюють собою угнуту поверхню, спрямовану догори, при цьому верхня і нижня маточини, в яких розміщені кінці привідних шнеків, розташовані на загальній рамці, яка своїми двома кінцями встановлена на пружних опорах, а середня її частина кінематично приєднана до механізму її коливальних рухів. 1 UA 115403 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлена відбивна щітка 3 з довгими еластичними прутками, очисника, що виконаний у вигляді похило встановленого зрізаного порожнистого конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена круглими прутками 5 у вигляді встановлених з зазорами а концентричних кіл, перпендикулярних до повздовжньої осі конуса 4. Зрізаний порожнистий конус 4 очисника встановлений на рамі 1 поворотно і зв'язаний з механізмом 6 його обертальних рухів. Усередину порожнистого конуса 4, з зазором до його внутрішній поверхні, встановлений активатор, що складається з двох пар привідних шнеків 7, довжини яких дорівнюють довжині порожнистого конуса 4, які утворені тонкими еластичними прутками, що закріплені на привідних валах консольно і утворюють собою спіральні навивки з напрямом донизу. Привідні шнеки 7 мають попарно зустрічно обертальні рухи і утворюють собою угнуту поверхню, спрямовану догори. При цьому верхня і нижня маточини 8, в яких розміщені кінці привідних шнеків 7, розташовані на загальній рамці 9, яка своїми двома кінцями встановлена на пружних опорах 10. Середня частина рамки 9, за допомогою шарніра 11 встановленого зверху, кінематично приєднана до механізму 12 її коливальних рухів. Навпроти подавального транспортера 2 і нижче відбивної щітки 3 перед верхнім вхідним отвором очищувача, у вигляді порожнистого конуса 4, створено напрямне русло, що складається з двох фігурних напрямних лотків 13, які ніжними своїми кінцями спрямовані у верхню частину порожнистого конуса 4. Нижній вихідний отвір порожнистого конуса 4 також має фігурний напрямний екран 14, спрямований у бік похило розташованої очисної гірки 15, що встановлена знизу вихідного отвору очисника, тобто порожнистого конуса 4, а під її нижній кінець підведений вивантажувальний транспортер 16. Напрями руху потоку коренебульбоплодів, коливальних і обертальних рухів робочих органів пристрою, а також напрями спіральних навивок шнеків активатора показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Завдяки тому, що над вихідним кінцем подавального транспортера 2 встановлена відбивна щітка 3, відбувається частково подрібнення частин вороху коренебульбоплодів і розділення їх на окремі компоненти. Це здійснюється за рахунок довгих еластичних прутків відбивної щітки 3. Після цього подрібнені частини вороху коренебульбоплодів спрямовуються через напрямне русло, що складається з двох фігурних напрямних лотків 13 і які ніжними своїми кінцями мають спрямування саме усередину у верхню частину порожнистого конуса 4. При цьому, частини вороху коренебульбоплодів фактично потрапляють у середину встановленого усередину порожнистого конуса 4 на поверхню активатора, що складається з двох пар привідних шнеків 7, довжини яких дорівнюють довжині порожнистого конуса 4, які утворені тонкими еластичними прутками, що закріплені на привідних валах консольно і утворюють собою спіральні навивки з напрямом донизу. Завдяки тому, що привідні шнеки 7 мають попарно зустрічно обертальні рухи і утворюють собою угнуту поверхню, спрямовану догори, то частини вороху захоплюються еластичними прутками привідних шнеків 7 і примусово залучаються у обертальні рухи разом з привідними шнеками 7, або залучаються у рухи, що спрямовані спіральними навивками шнеків 7, тобто у осьовому напрямі. Завдяки тому, що привідні шнеки 7 мають попарно обертальні рухи, вони примусово захоплюють тіла коренебульбоплодів в, пропускаючи їх крізь себе очищують з бічних поверхонь тіл коренебульбоплодів налиплий ґрунт. Частини вороху коренебульбоплодів усередині угнутої поверхні, що утворена парами шнеків 7 майже повністю подрібнюються і розосереджуються на окремі компоненти. Крім цього, завдяки тому, що верхня і нижня маточини 8, в яких розміщені кінці привідних шнеків 7, розташовані на загальній рамці 9, яка своїми двома кінцями встановлена на пружних опорах 10, а її середня частина, за допомогою шарніра 11 встановленого зверху, кінематично приєднана до механізму 12 її коливальних рухів, відбувається інтенсивне перетрушування частин вороху усередині угнутої поверхні, утвореної привідними шнеками 7. Фактично усередині активатора, тобто усередині угнутої поверхні, утвореної привідними шнеками 7, для тіл коренебульбоплодів створюються умови, коли вони одночасно залучаються у обертальні рухи разом зі твірними поверхнями шнеків 7, поступальні рухи у напрямі навивок шнеків 7 та у коливальні рухи, що здійснюються у напрямі, який створюється механізмом 12, тобто фактично перетрушуванню (по відношенню до порожнистого конуса 4) у поперечній площині. Цей складний рух буде сприяти значному підвищенню якості очистки коренебульбоплодів від домішок. Після цього тіла коренебульбоплодів і деякі дрібні домішки падають униз, до внутрішній порожнини решітчастого очисника, тобто порожнистого 2 UA 115403 C2 5 10 15 20 25 конуса 4, який фактично являє собою похило встановлене очисне русло, що утворено прутками 5 і починають рухатись у ньому упоперек прутків 5 під дією власної ваги. Оскільки, порожнистий конус 4 встановлений на рамі 1 похило, має можливість обертання і зв'язаний з приводом 6, то його прутки 5 здійснюють обертальний рух навколо повздовжньої осі конуса 4 і тим самим коренебульбоплоди також будуть при одночасному прямолінійному русі донизу упоперек прутків 5 залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному рухові усередині порожнистого конуса 4. Це в цілому буде забезпечувати ефективне просіювання ґрунтових домішок та рослинних решток крізь зазори а між прутками 5 за межі очисника, а тіла коренебульбоплодів остаточно очищаються від налиплого ґрунту. Рухаючись таким чином коренебульбоплоди досягають вихідного отвору порожнистого конуса 4 (нижні кінці привідних шнеків 7 не заважають рухові тіл коренебульбоплодів донизу) і через круглий вихідний отвір, завдяки фігурному напрямному екрану 14, падають на полотно очисної гірки 15, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном очисної гірки 15 виносяться через її верхню частину за межі очисника. Кутові швидкості обертання порожнистого конуса 4 і привідних шнеків 7 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками, його зв'язність (тобто наявність кореневищ, липкості та твердості ґрунту) тощо. Вказане також стосується кінематичних характеристик коливальних рухів (частота і амплітуда коливань), які створює для шнеків 7 механізм 12 коливальних рухів. Розмір зазору а повинен враховувати середні розміри тіл коренебульбоплодів, ступінь забрудненості вороху ґрунтовими домішками та рослинними рештками. Так, в разі значної засміченості вороху коренебульбоплодів вказаний розмір зазору а повинен мати збільшене значення. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. ФОРМУЛА ВИНАХОДУ 30 35 40 Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, встановленої над його верхнім вихідним кінцем відбивної щітки з довгими еластичними прутками, решітчастого очисника, що виконаний у вигляді привідного, похило встановленого, зрізаного порожнистого конуса, твірна поверхня якого утворена круглими прутками у вигляді концентричних кіл, розміщеного всередині активатора, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що активатор виконаний у вигляді встановленого з зазором усередину порожнистого конуса очищувача, що складається з двох пар привідних шнеків, довжини яких дорівнюють довжині порожнистого конуса, які утворені тонкими еластичними прутками, що закріплені на привідних валах консольно і утворюють собою спіральні навивки з напрямом донизу, які мають попарно зустрічно обертальні рухи і утворюють собою угнуту поверхню, спрямовану догори, при цьому верхня і нижня маточини, в яких розміщені кінці привідних шнеків, розташовані на загальній рамці, яка своїми двома кінцями встановлена на пружних опорах, а середня її частина кінематично приєднана до механізму її коливальних рухів. 3 UA 115403 C2 Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
