Пристрій для транспортування і очистки коренебульбоплодів

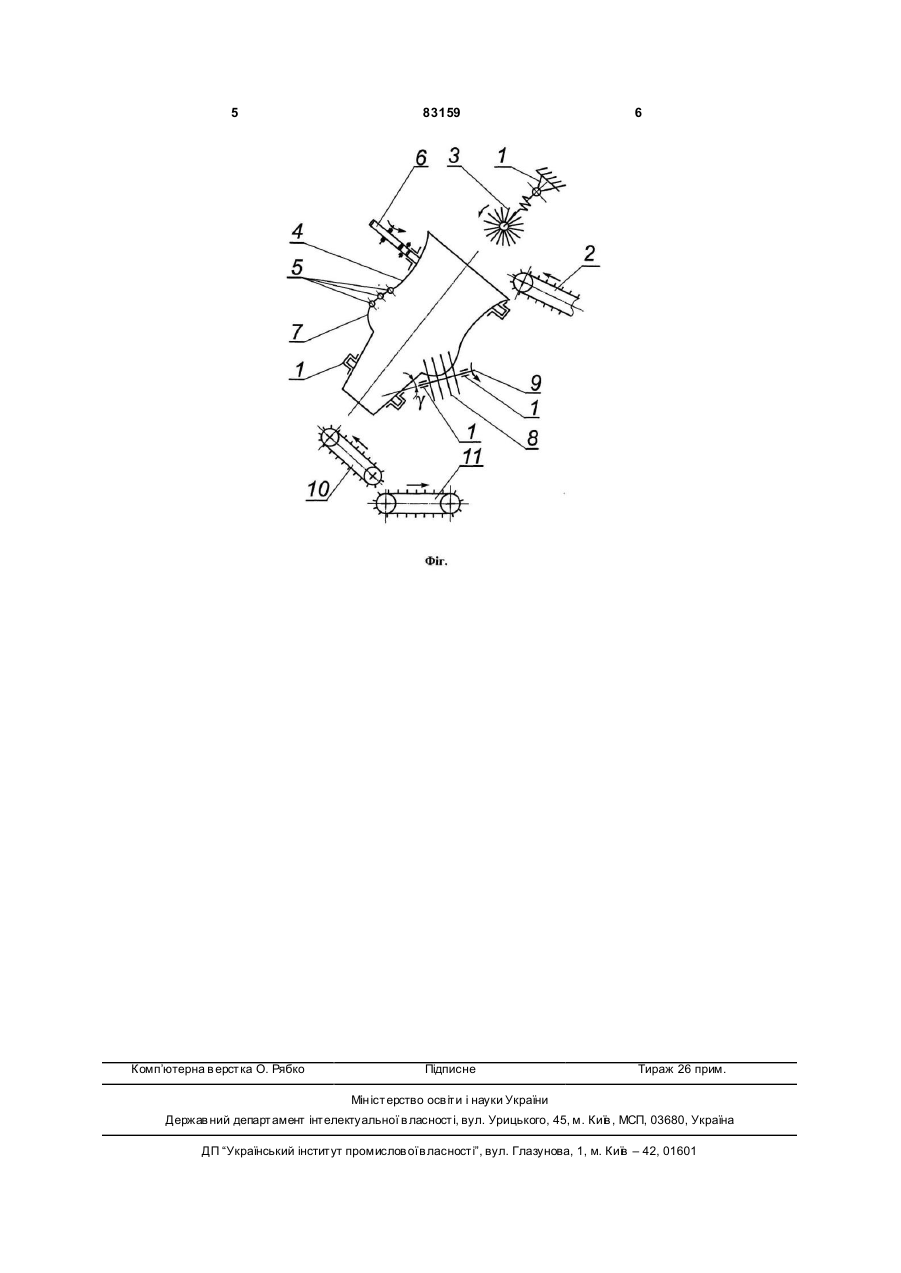

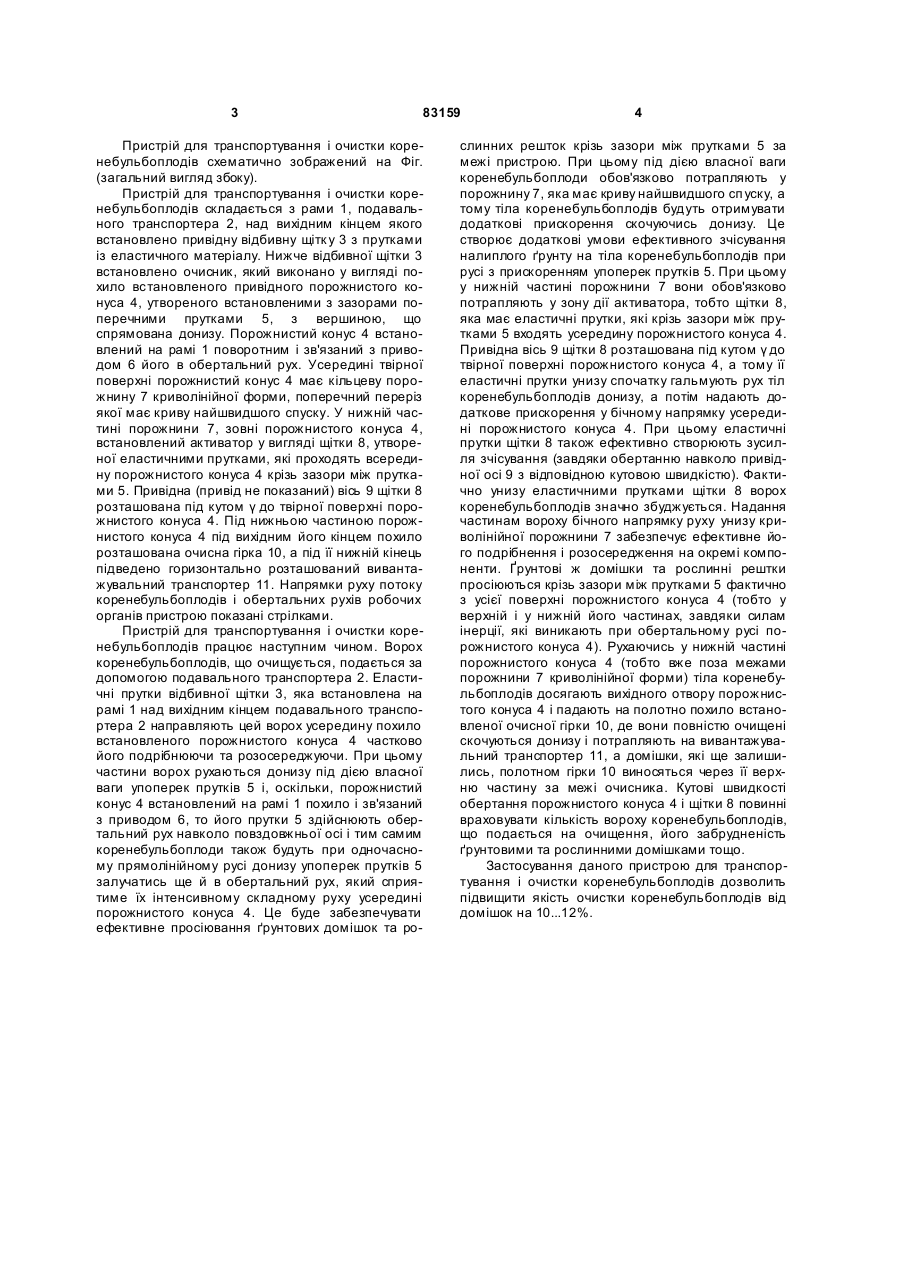

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, решітчас 3 83159 Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 встановлено очисник, який виконано у вигляді похило встановленого привідного порожнистого конуса 4, утвореного встановленими з зазорами поперечними прутками 5, з вершиною, що спрямована донизу. Порожнистий конус 4 встановлений на рамі 1 поворотним і зв'язаний з приводом 6 його в обертальний рух. Усередині твірної поверхні порожнистий конус 4 має кільцеву порожнину 7 криволінійної форми, поперечний переріз якої має криву найшвидшого спуску. У нижній частині порожнини 7, зовні порожнистого конуса 4, встановлений активатор у вигляді щітки 8, утвореної еластичними прутками, які проходять всередину порожнистого конуса 4 крізь зазори між прутками 5. Привідна (привід не показаний) вісь 9 щітки 8 розташована під кутом γ до твірної поверхні порожнистого конуса 4. Під нижньою частиною порожнистого конуса 4 під вихідним його кінцем похило розташована очисна гірка 10, а під її нижній кінець підведено горизонтально розташований вивантажувальний транспортер 11. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на рамі 1 над вихідним кінцем подавального транспортера 2 направляють цей ворох усередину похило встановленого порожнистого конуса 4 частково його подрібнюючи та розосереджуючи. При цьому частини ворох рухаються донизу під дією власної ваги упоперек прутків 5 і, оскільки, порожнистий конус 4 встановлений на рамі 1 похило і зв'язаний з приводом 6, то його прутки 5 здійснюють обертальний рух навколо повздовжньої осі і тим самим коренебульбоплоди також будуть при одночасному прямолінійному русі донизу упоперек прутків 5 залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному руху усередині порожнистого конуса 4. Це буде забезпечувати ефективне просіювання ґрунтових домішок та ро 4 слинних решток крізь зазори між прутками 5 за межі пристрою. При цьому під дією власної ваги коренебульбоплоди обов'язково потрапляють у порожнину 7, яка має криву найшвидшого сп уску, а тому тіла коренебульбоплодів будуть отримувати додаткові прискорення скочуючись донизу. Це створює додаткові умови ефективного зчісування налиплого ґрунту на тіла коренебульбоплодів при русі з прискоренням упоперек прутків 5. При цьому у нижній частині порожнини 7 вони обов'язково потрапляють у зону дії активатора, тобто щітки 8, яка має еластичні прутки, які крізь зазори між прутками 5 входять усередину порожнистого конуса 4. Привідна вісь 9 щітки 8 розташована під кутом γ до твірної поверхні порожнистого конуса 4, а тому її еластичні прутки унизу спочатку гальмують рух тіл коренебульбоплодів донизу, а потім надають додаткове прискорення у бічному напрямку усередині порожнистого конуса 4. При цьому еластичні прутки щітки 8 також ефективно створюють зусилля зчісування (завдяки обертанню навколо привідної осі 9 з відповідною кутовою швидкістю). Фактично унизу еластичними прутками щітки 8 ворох коренебульбоплодів значно збуджується. Надання частинам вороху бічного напрямку руху унизу криволінійної порожнини 7 забезпечує ефективне його подрібнення і розосередження на окремі компоненти. Ґрунтові ж домішки та рослинні рештки просіюються крізь зазори між прутками 5 фактично з усієї поверхні порожнистого конуса 4 (тобто у верхній і у нижній його частинах, завдяки силам інерції, які виникають при обертальному русі порожнистого конуса 4). Рухаючись у нижній частині порожнистого конуса 4 (тобто вже поза межами порожнини 7 криволінійної форми) тіла коренебульбоплодів досягають вихідного отвору порожнистого конуса 4 і падають на полотно похило встановленої очисної гірки 10, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 11, а домішки, які ще залишились, полотном гірки 10 виносяться через її верхню частину за межі очисника. Кутові швидкості обертання порожнистого конуса 4 і щітки 8 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 10...12%. 5 Комп’ютерна в ерстка О. Рябко 83159 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
