Пристрій для транспортування і очистки коренебульбоплодів

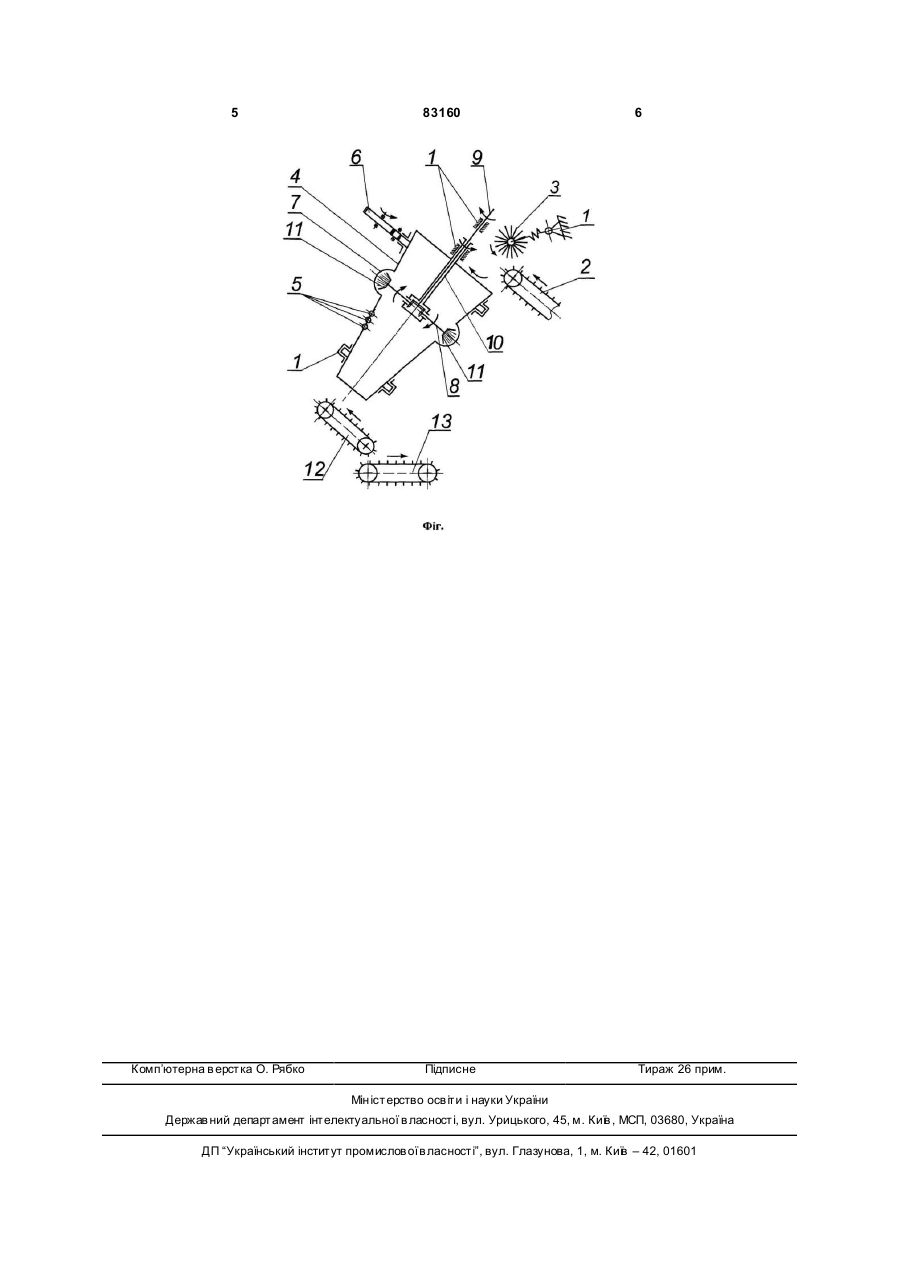

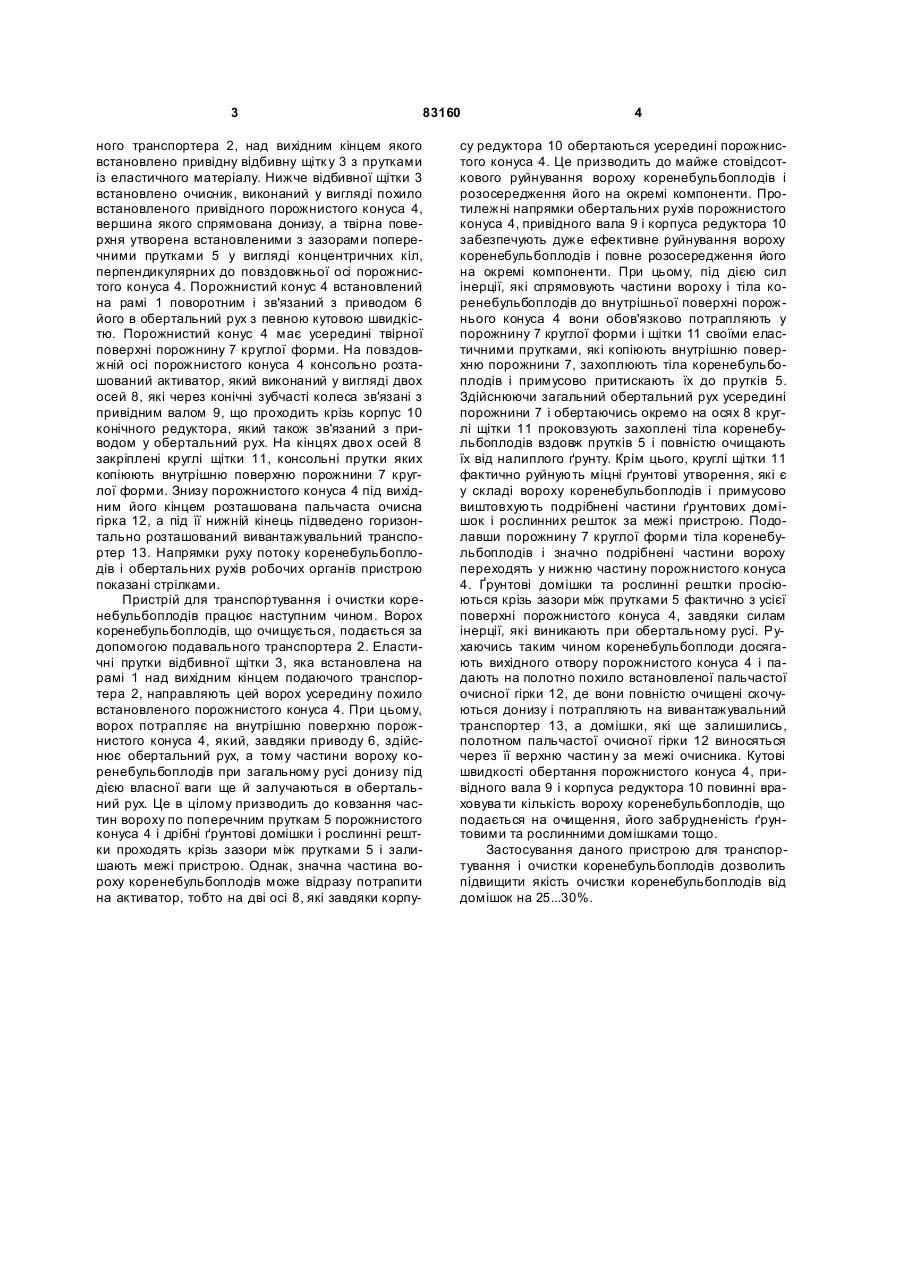

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, пода 3 83160 ного транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 встановлено очисник, виконаний у вигляді похило встановленого привідного порожнистого конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами поперечними прутками 5 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнистого конуса 4. Порожнистий конус 4 встановлений на рамі 1 поворотним і зв'язаний з приводом 6 його в обертальний рух з певною кутовою швидкістю. Порожнистий конус 4 має усередині твірної поверхні порожнину 7 круглої форми. На повздовжній осі порожнистого конуса 4 консольно розташований активатор, який виконаний у вигляді двох осей 8, які через конічні зубчасті колеса зв'язані з привідним валом 9, що проходить крізь корпус 10 конічного редуктора, який також зв'язаний з приводом у обертальний рух. На кінцях дво х осей 8 закріплені круглі щітки 11, консольні прутки яких копіюють внутрішню поверхню порожнини 7 круглої форми. Знизу порожнистого конуса 4 під вихідним його кінцем розташована пальчаста очисна гірка 12, а під її нижній кінець підведено горизонтально розташований вивантажувальний транспортер 13. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на рамі 1 над вихідним кінцем подаючого транспортера 2, направляють цей ворох усередину похило встановленого порожнистого конуса 4. При цьому, ворох потрапляє на внутрішню поверхню порожнистого конуса 4, який, завдяки приводу 6, здійснює обертальний рух, а тому частини вороху коренебульбоплодів при загальному русі донизу під дією власної ваги ще й залучаються в обертальний рух. Це в цілому призводить до ковзання частин вороху по поперечним пруткам 5 порожнистого конуса 4 і дрібні ґрунтові домішки і рослинні рештки проходять крізь зазори між прутками 5 і залишають межі пристрою. Однак, значна частина вороху коренебульбоплодів може відразу потрапити на активатор, тобто на дві осі 8, які завдяки корпу 4 су редуктора 10 обертаються усередині порожнистого конуса 4. Це призводить до майже стовідсоткового руйнування вороху коренебульбоплодів і розосередження його на окремі компоненти. Протилежні напрямки обертальних рухів порожнистого конуса 4, привідного вала 9 і корпуса редуктора 10 забезпечують дуже ефективне руйнування вороху коренебульбоплодів і повне розосередження його на окремі компоненти. При цьому, під дією сил інерції, які спрямовують частини вороху і тіла коренебульбоплодів до внутрішньої поверхні порожнього конуса 4 вони обов'язково потрапляють у порожнину 7 круглої форми і щітки 11 своїми еластичними прутками, які копіюють внутрішню поверхню порожнини 7, захоплюють тіла коренебульбоплодів і примусово притискають їх до прутків 5. Здійснюючи загальний обертальний рух усередині порожнини 7 і обертаючись окремо на осях 8 круглі щітки 11 проковзують захоплені тіла коренебульбоплодів вздовж прутків 5 і повністю очищають їх від налиплого ґрунту. Крім цього, круглі щітки 11 фактично руйнують міцні ґрунтові утворення, які є у складі вороху коренебульбоплодів і примусово виштовхують подрібнені частини ґрунтових домішок і рослинних решток за межі пристрою. Подолавши порожнину 7 круглої форми тіла коренебульбоплодів і значно подрібнені частини вороху переходять у нижню частину порожнистого конуса 4. Ґрунтові домішки та рослинні рештки просіюються крізь зазори між прутками 5 фактично з усієї поверхні порожнистого конуса 4, завдяки силам інерції, які виникають при обертальному русі. Рухаючись таким чином коренебульбоплоди досягають вихідного отвору порожнистого конуса 4 і падають на полотно похило встановленої пальчастої очисної гірки 12, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 13, а домішки, які ще залишились, полотном пальчастої очисної гірки 12 виносяться через її верхню частин у за межі очисника. Кутові швидкості обертання порожнистого конуса 4, привідного вала 9 і корпуса редуктора 10 повинні враховува ти кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25...30%. 5 Комп’ютерна в ерстка О. Рябко 83160 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
