Елемент пристрою повороту призм динамічної демонстраційної установки

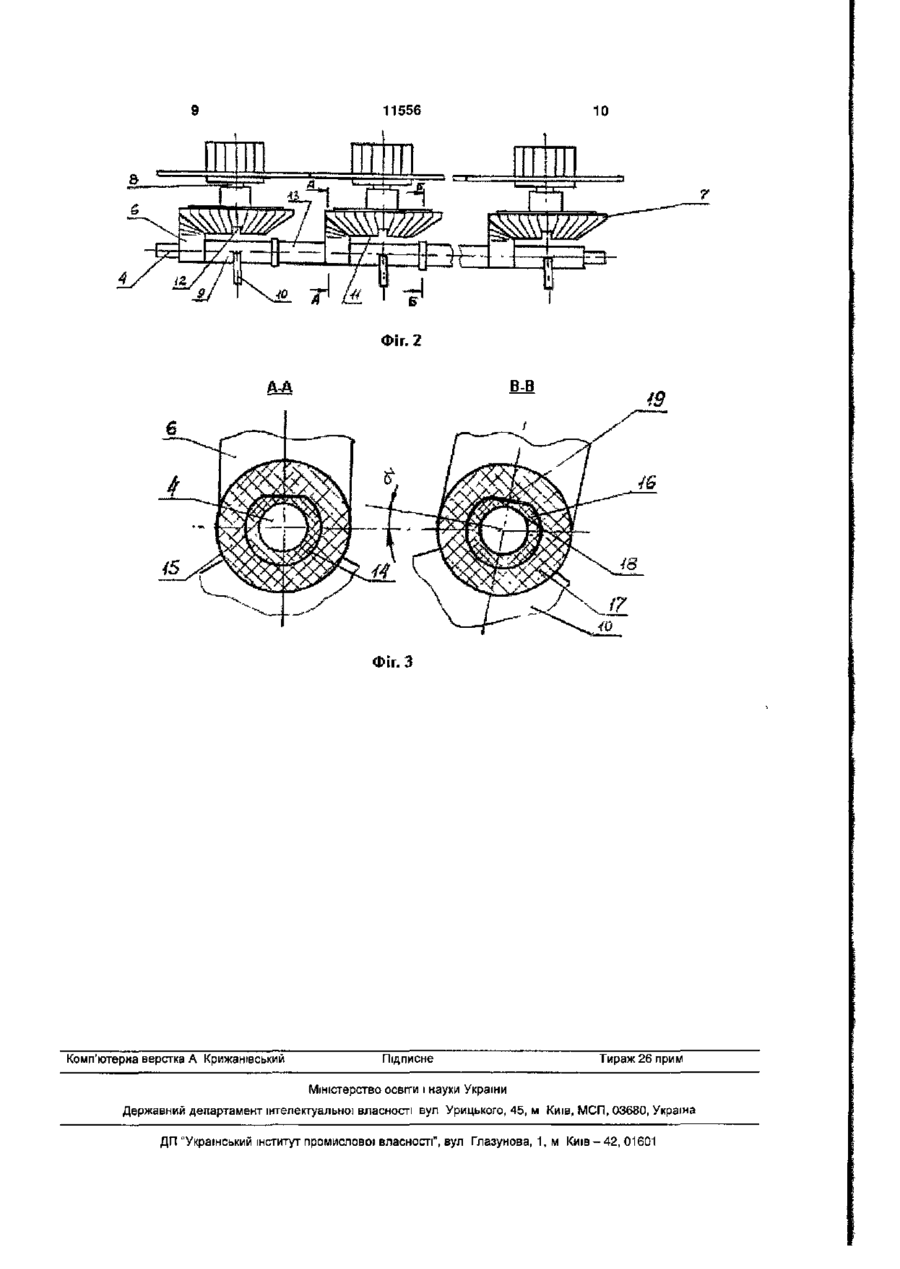

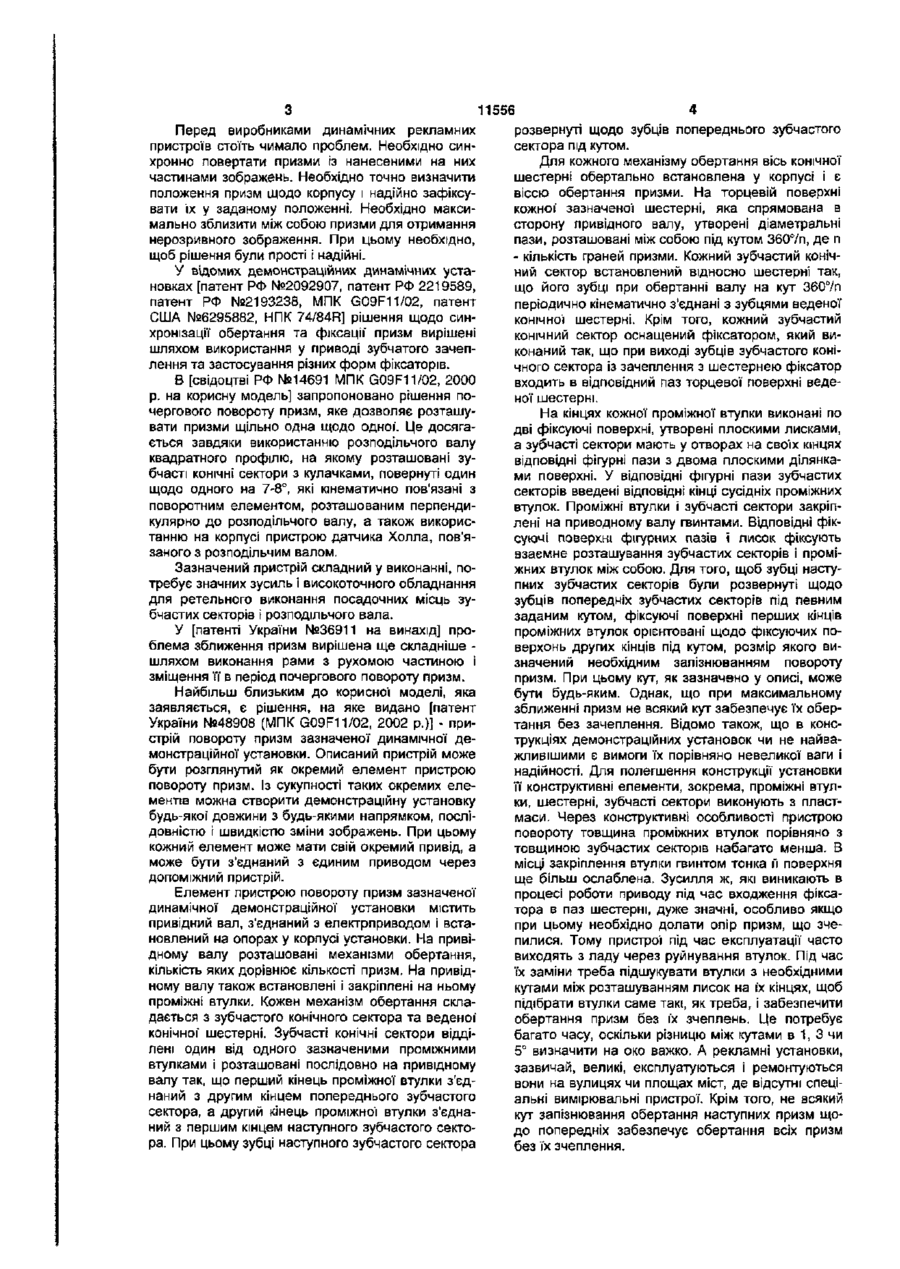

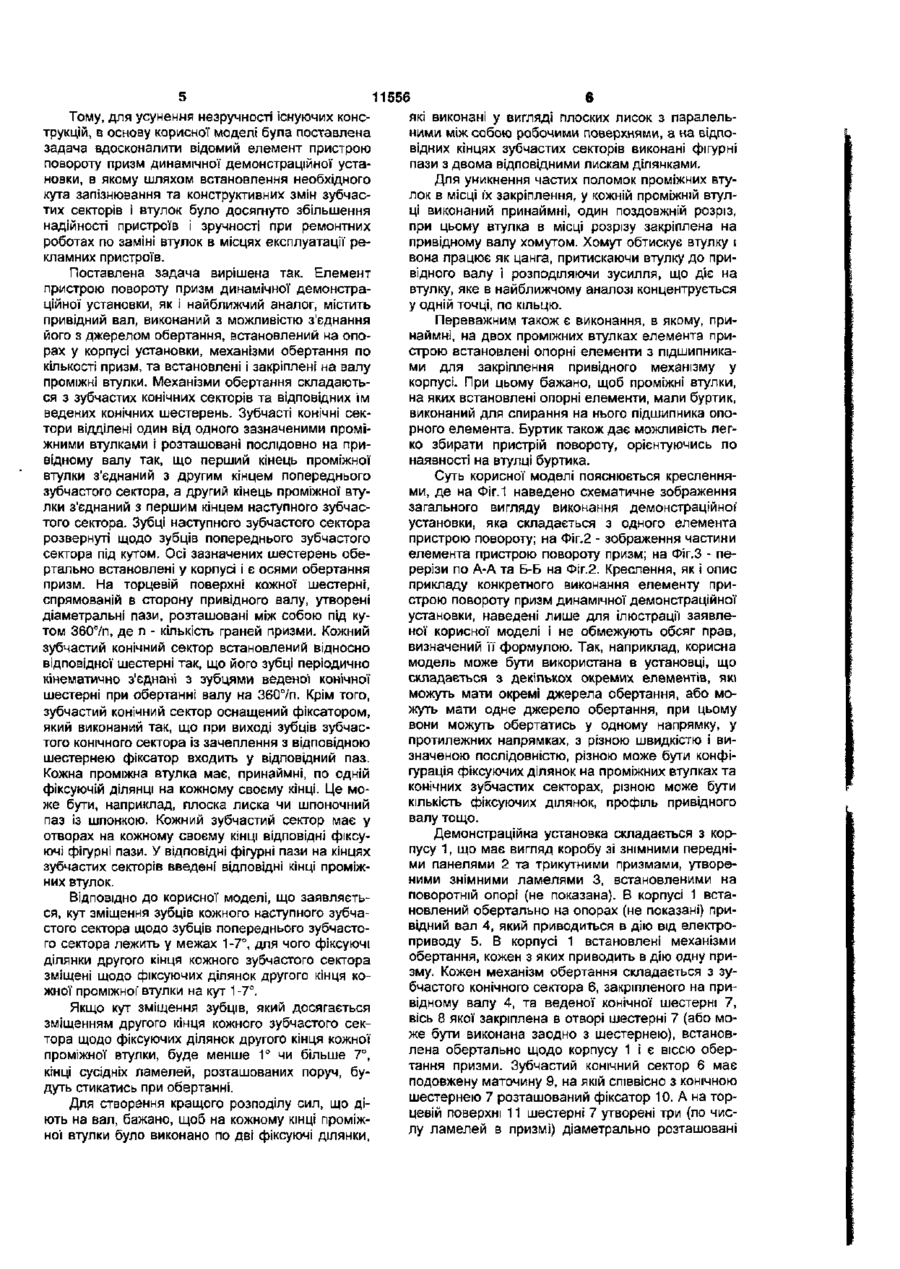

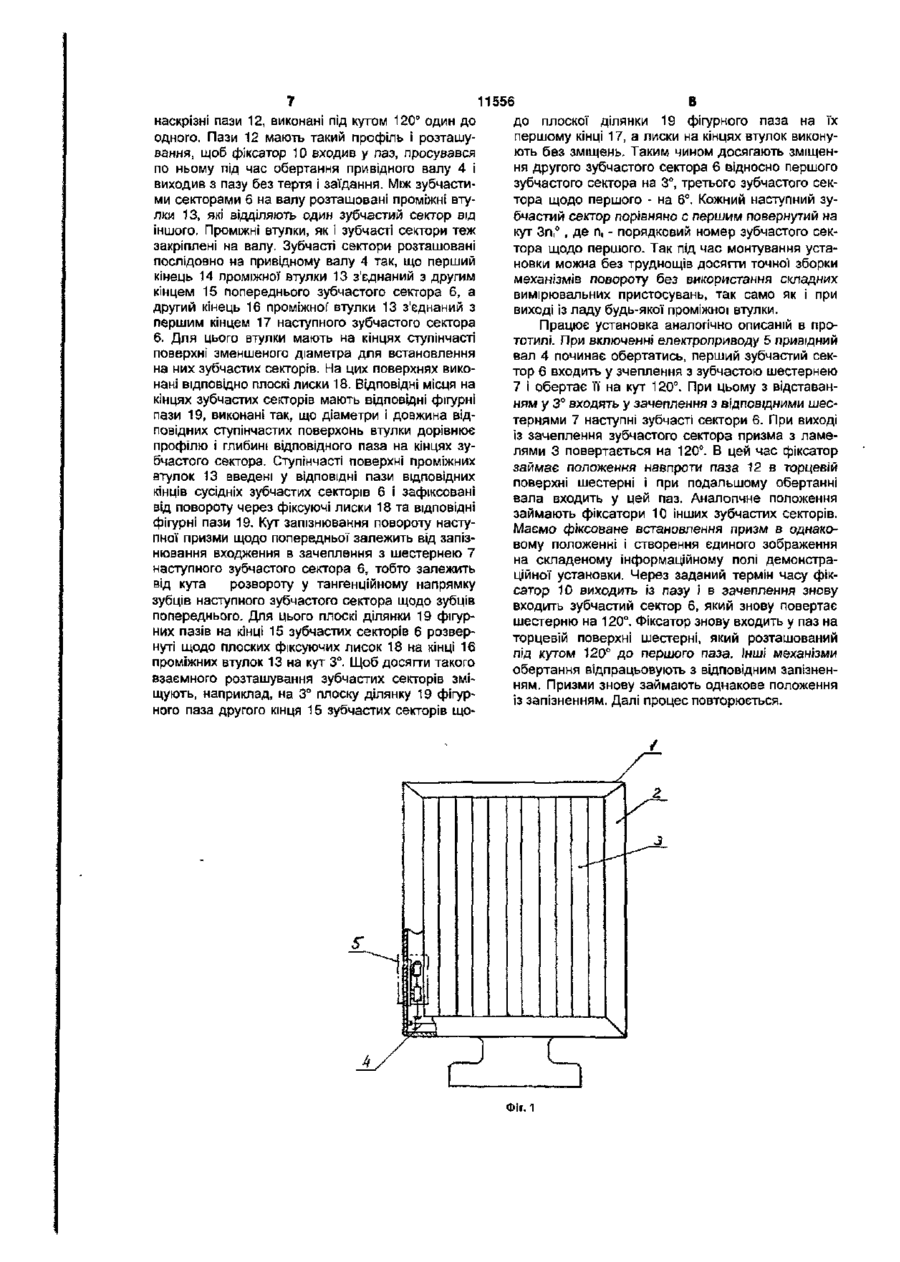

1. Елемент пристрою повороту призм динамічної демонстраційної установки, що містить привідний вал, виконаний з можливістю з'єднання з джерелом обертання, і встановлений на опорних елементах у корпусі установки, механізми обертання, кількість яких дорівнює кількості призм, та проміжні втулки, закріплені на привідному валу, при цьому механізми обертання складаються з зубчастих конічних секторів та відповідних їм ведених конічних шестерень, зубчасті конічні сектори відділені один від одного зазначеними проміжними втулками і розташовані послідовно на привідному валу так, що перший кінець проміжної втулки з'єднаний з другим кінцем попереднього зубчастого сектора, а другий кінець проміжної втулки з'єднаний з першим кінцем наступного зубчастого сектора, зубці наступного зубчастого сектора розвернуті щодо зубців попереднього зубчастого сектора під кутом, а осі відповідних ведених конічних шестерень обертально встановлені у корпусі і є осями обертання відповідних призм, на торцевих поверхнях зазначених шестерень, спрямованих у бік привідного вала, утворені діаметральні пази, розташовані між собою під кутом 3607п, де п - кількість граней призми, а кожний зубчастий конічний сектор встановлений відносно шестірні так, що його зубці періодично кінематично з'єднані з зубцями відповідної веденої конічної шестірні при обертанні вала на 360%, і оснащений фіксатором, виконаним так, що при виході зубців зубчастого конічного сектора із зачеплення з відповідною шестірнею фіксатор входить у відповідний паз, крім того, кожна проміжна втулка має принаймні по одній фіксуючій ділянці на кожному кінці, а кожний зубчастий сектор має у отворах на кожному своєму кінці відповідні фіксуючі фігурні пази, і ВІДПОВІДНІ кінці проміжних втулок введені у відповідні пази зубчастих секторів, який відрізняється тим, що кут зміщення зубців кожного наступного зубчастого сектора щодо зубців попереднього зубчастого сектора лежить у межах 1-7°, для чого фіксуючі ділянки другого кінця кожного зубчастого сектора зміщені щодо фіксуючих ділянок другого кінця кожної проміжної' втулки на кут 1-7°. 2. Елемент пристрою повороту призм динамічної демонстраційної установки за п. 1, який відрізняється тим, що на кожному кінці проміжної втулки виконані по дві фіксуючі ділянки, які виконані у вигляді плоских лисок з паралельними між собою робочими поверхнями, а на відповідних кінцях зубчастих секторів виконані фігурні пази з двома відповідними лискам ділянками. 3. Елемент пристрою повороту призм динамічної демонстраційної установки за одним з пп. 1 або 2, який відрізняється тим, що, кожна проміжна втулка має принаймні один поздовжній розріз і закріплена на привідному валу хомутом. 4. Елемент пристрою повороту призм динамічної демонстраційної установки за п. З, який відрізняється тим, що принаймні на двох проміжних втулках пристрою встановлені опорні елементи для закріплення привідного механізму у корпусі. 5. Елемент пристрою повороту призм динамічної демонстраційної установки за п. 4, який відрізняється тим, що проміжні втулки, на яких встановлені опорні елементи, мають буртик, виконаний для опирання на нього підшипника опорного елемента. - г Корисна модель, що заявляється, відноситься до галузі інформаційної техніки, а саме до динамічних рекламних конструкцій, в яких частини зображення нанесені на співвісні поворотні призми, розташовані між собою з мінімальним зазором так, щоб сукупність окремих частин зображень давала цілісне полотно Із закінченим зображенням, яке змінювалось би при повороті призм. Корисна модель, зокрема, може бути застосована для приводу повороту призм в зазначених конструкціях. (О Ю 11556 Перед виробниками динамічних рекламних пристроїв стоїть чимало проблем. Необхідно синхронно повертати призми із нанесеними на них частинами зображень. Необхідно точно визначити положення призм щодо корпусу і надійно зафіксувати їх у заданому положенні. Необхідно максимально зблизити між собою призми для отримання нерозривного зображення. При цьому необхідно, щоб рішення були прості і надійні. У відомих демонстраційних динамічних установках [патент РФ №2092907, патент РФ 221Э589, патент РФ №2193238, МПК G09F11/02, патент США №6295882, НПК 74/84R] рішення щодо синхронізації обертання та фіксації" призм вирішені шляхом використання у приводі зубчатого зачеплення та застосування різних форм фіксаторів. В [свідоцтві РФ №14691 МПК G09F11/02, 2000 р. на корисну модель] запропоновано рішення почергового повороту призм, яке дозволяє розташувати призми щільно одна щодо одної'. Це досягається завдяки використанню розподільчого валу квадратного профілю, на якому розташовані зубчасті конічні сектори з кулачками, повернуті один щодо одного на 7-8°, які кінематично пов'язані з поворотним елементом, розташованим перпендикулярно до розподільчого валу, а також використанню на корпусі пристрою датчика Холла, пов'язаного з розподільчим валом. Зазначений пристрій складний у виконанні, потребує значних зусиль і високоточного обладнання для ретельного виконання посадочних місць зубчастих секторів і розподільчого вала. У [патенті України №36911 на винахід] проблема зближення призм вирішена ще складніше шляхом виконання рами з рухомою частиною і зміщення її в період почергового повороту призм. Найбільш близьким до корисної моделі, яка заявляється, є рішення, на яке видано [патент України №48908 (МПК G09F11/02, 2002 р.)] - пристрій повороту призм зазначеної динамічної демонстраційної установки. Описаний пристрій може бути розглянутий як окремий елемент пристрою повороту призм. Із сукупності таких окремих елементів можна створити демонстраційну установку будь-якої довжини з будь-якими напрямком, послідовністю і швидкістю зміни зображень. При цьому кожний елемент може мати свій окремий привід, а може бути з'єднаний з єдиним приводом через допоміжний пристрій. Елемент пристрою повороту призм зазначеної динамічної демонстраційної установки містить привідний вал, з'єднаний з електрприводом і встановлений на опорах у корпусі установки. На привідному валу розташовані механізми обертання, кількість яких дорівнює кількості призм. На привідному валу також встановлені і закріплені на ньому проміжні втулки. Кожен механізм обертання складається з зубчастого конічного сектора та веденої' конічної шестерні. Зубчасті конічні сектори відділені один від одного зазначеними проміжними втулками і розташовані послідовно на привідному валу так, що перший кінець проміжної втулки з'єднаний з другим кінцем попереднього зубчастого сектора, а другий кінець проміжної втулки з'єднаний з першим кінцем наступного зубчастого сектора. При цьому зубці наступного зубчастого сектора розвернуті щодо зубців попереднього зубчастого сектора під кутом. Для кожного механізму обертання вісь конічної шестерні обертально встановлена у корпусі і є віссю обертання призми. На торцевій поверхні кожної' зазначеної шестерні, яка спрямована в сторону привідного валу, утворені діаметральні пази, розташовані між собою під кутом 3607п, де п - кількість граней призми. Кожний зубчастий конічний сектор встановлений відносно шестерні так, що його зубці при обертанні валу на кут 360% періодично кінематично з'єднані з зубцями веденої конічної шестерні. Крім того, кожний зубчастий конічний сектор оснащений фіксатором, який виконаний так, що при виході зубців зубчастого конічного сектора із зачеплення з шестернею фіксатор входить в відповідний паз торцевої поверхні веденої шестерні. На кінцях кожної проміжної втулки виконані по дві фіксуючі поверхні, утворені плоскими лисками, а зубчасті сектори мають у отворах на своїх кінцях відповідні фігурні пази з двома плоскими ділянками поверхні. У відповідні фігурні пази зубчастих секторів введені відповідні кінці сусідніх проміжних втулок. Проміжні втулки і зубчасті сектори закріплені на приводному валу гвинтами. Відповідні фіксуючі поверхні фігурних пазів і лисок фіксують взаємне розташування зубчастих секторів і проміжних втулок між собою. Для того, щоб зубці наступних зубчастих секторів були розвернуті щодо зубців попередніх зубчастих секторів під певним заданим кутом, фіксуючі поверхні перших кінців проміжних втулок орієнтовані щодо фіксуючих поверхонь других кінців під кутом, розмір якого визначений необхідним запізнюванням повороту призм. При цьому кут, як зазначено у описі, може бути будь-яким. Однак, що при максимальному зближенні призм не всякий кут забезпечує їх обертання без зачеплення. Відомо також, що в конструкціях демонстраційних установок чи не найважливішими є вимоги їх порівняно невеликої ваги і надійності. Для полегшення конструкції установки її конструктивні елементи, зокрема, проміжні втулки, шестерні, зубчасті сектори виконують з пластмаси. Через конструктивні особливості пристрою повороту товщина проміжних втулок порівняно з товщиною зубчастих секторів набагато менша. В місці закріплення втулки гвинтом тонка м поверхня ще більш ослаблена. Зусилля ж, які виникають в процесі роботи приводу під час входження фіксатора в паз шестерні, дуже значні, особливо якщо при цьому необхідно долати опір призм, що зчепилися. Тому пристрої під час експлуатації часто виходять з ладу через руйнування втулок. Під час їх заміни треба підшукувати втулки з необхідними кутами між розташуванням лисок на їх кінцях, щоб підібрати втулки саме такі, як треба, і забезпечити обертання призм без їх зчеплень. Це потребує багато часу, оскільки різницю між кутами в 1, 3 чи 5° визначити на око важко. А рекламні установки, зазвичай, великі, експлуатуються і ремонтуються вони на вулицях чи площах міст, де відсутні спеціальні вимірювальні пристрої. Крім того, не всякий кут запізнювання обертання наступних призм щодо попередніх забезпечує обертання всіх призм без їх зчеплення. 11556 Тому, для усунення незручності Існуючих конструкцій, в основу корисної моделі була поставлена задача вдосконалити відомий елемент пристрою повороту призм динамічної демонстраційної установки, в якому шляхом встановлення необхідного кута запізнювання та конструктивних змін зубчастих секторів і втулок було досягнуто збільшення надійності пристроїв і зручності при ремонтних роботах по заміні втулок в місцях експлуатації рекламних пристроїв. Поставлена задача вирішена так. Елемент пристрою повороту призм динамічної демонстраційної установки, як і найближчий аналог, містить привідний вал, виконаний з можливістю з'єднання його з джерелом обертання, встановлений на опорах у корпусі установки, механізми обертання по кількості призм, та встановлені і закріплені на валу проміжні втулки. Механізми обертання складаються з зубчастих конічних секторів та відповідних їм ведених конічних шестерень. Зубчасті конічні сектори відділені один від одного зазначеними проміжними втулками і розташовані послідовно на привідному валу так, що перший кінець проміжної втулки з'єднаний з другим кінцем попереднього зубчастого сектора, а другий кінець проміжної втулки з'єднаний з першим кінцем наступного зубчастого сектора. Зубці наступного зубчастого сектора розвернуті щодо зубців попереднього зубчастого сектора під кутом. Осі зазначених шестерень обертально встановлені у корпусі І є осями обертання призм. На торцевій поверхні кожної шестерні, спрямованій в сторону привідного валу, утворені діаметральні пази, розташовані між собою під кутом 3607п, де п - кількість граней призми. Кожний зубчастий конічний сектор встановлений відносно відповідної шестерні так, що його зубці періодично кінематично з'єднані з зубцями веденої конічної шестерні при обертанні валу на 3607п. Крім того, зубчастий конічний сектор оснащений фіксатором, який виконаний так, що при виході зубців зубчастого конічного сектора із зачеплення з відповідною шестернею фіксатор входить у відповідний паз. Кожна проміжна втулка має, принаймні, по одній фіксуючій ділянці на кожному своєму кінці. Це може бути, наприклад, плоска лиска чи шпоночний паз із шпонкою. Кожний зубчастий сектор має у отворах на кожному своєму кінці відповідні фіксуючі фігурні пази. У відповідні фігурні пази на кінцях зубчастих секторів введені відповідні кінці проміжних втулок. Відповідно до корисної моделі, що заявляється, кут зміщення зубців кожного наступного зубчастого сектора щодо зубців попереднього зубчастого сектора лежить у межах 1-7°, для чого фіксуючі ділянки другого кінця кожного зубчастого сектора зміщені щодо фіксуючих ділянок другого кінця кожної проміжної' втулки на кут 1-7°. Якщо кут зміщення зубців, який досягається зміщенням другого кінця кожного зубчастого сектора щодо фіксуючих ділянок другого кінця кожної проміжної втулки, буде менше 1° чи більше 7°, кінці сусідніх ламелей, розташованих поруч, будуть стикатись при обертанні. Для створення кращого розподілу сил, що діють на вал, бажано, щоб на кожному кінці проміжної втулки було виконано по дві фіксуючі ділянки, 6 які виконані у вигляді плоских лисок з паралельними між собою робочими поверхнями, а на відповідних кінцях зубчастих секторів виконані фігурні пази з двома відповідними лискам ділянками. Для уникнення частих поломок проміжних втулок в місці їх закріплення, у кожній проміжній втулці виконаний принаймні, один поздовжній розріз, при цьому втулка в місці розрізу закріплена на привідному валу хомутом. Хомут обтискує втулку і вона працює як цанга, притискаючи втулку до привідного валу І розподіляючи зусилля, що діє на втулку, яке в найближчому аналозі концентрується у одній точці, по кільцю. Переважним також є виконання, в якому, принаймні, на двох проміжних втулках елемента пристрою встановлені опорні елементи з підшипниками для закріплення привідного механізму у корпусі. При цьому бажано, щоб проміжні втулки, на яких встановлені опорні елементи, мали буртик, виконаний для спирання на нього підшипника опорного елемента. Буртик також дає можливість легко збирати пристрій повороту, орієнтуючись по наявності на втулці буртика. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 наведено схематичне зображення загального вигляду виконання демонстраційної установки, яка складається з одного елемента пристрою повороту; на Фіг.2 - зображення частини елемента пристрою повороту призм; на Фіг.З - перерізи по А-А та Б-Б на Фіг.2. Креслення, як і опис прикладу конкретного виконання елементу пристрою повороту призм динамічної демонстраційної установки, наведені лише для Ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений її формулою. Так, наприклад, корисна модель може бути використана в установці, що складається з декількох окремих елементів, які можуть мати окремі джерела обертання, або можуть мати одне джерело обертання, при цьому вони можуть обертатись у одному напрямку, у протилежних напрямках, з різною швидкістю і визначеною послідовністю, різною може бути конфігурація фіксуючих ділянок на проміжних втулках та конічних зубчастих секторах, різною може бути кількість фіксуючих ділянок, профіль привідного валу тощо. Демонстраційна установка складається з корпусу 1, що має вигляд коробу зі знімними передніми панелями 2 та трикутними призмами, утвореними знімними ламелями 3, встановленими на поворотній опорі (не показана). В корпусі 1 встановлений обертально на опорах (не показані) привідний вал 4, який приводиться в дію від електроприводу 5. В корпусі 1 встановлені механізми обертання, кожен з яких приводить в дію одну призму. Кожен механізм обертання складається з зубчастого конічного сектора 6, закріпленого на привідному валу 4, та веденої конічної шестерні 7, вісь 8 якої закріплена в отворі шестерні 7 (або може бути виконана заодно з шестернею), встановлена обертально щодо корпусу 1 і є віссю обертання призми. Зубчастий конічний сектор 6 має подовжену маточину 9, на якій співвісно з конічною шестернею 7 розташований фіксатор 10. А на торцевій поверхні 11 шестерні 7 утворені три (по числу ламелей в призмі) діаметрально розташовані 11556 наскрізні пази 12, виконані під кутом 120° один до одного. Пази 12 мають такий профіль і розташування, щоб фіксатор 10 входив у паз, просувався по ньому під час обертання привідного валу 4 і виходив з пазу без тертя і заїдання. Між зубчастими секторами 6 на валу розташовані проміжні втулки 13, які відділяють один зубчастий сектор від іншого. Проміжні втулки, як і зубчасті сектори теж закріплені на валу. Зубчасті сектори розташовані послідовно на привідному валу 4 так, що перший кінець 14 проміжної втулки 13 з'єднаний з другим кінцем 15 попереднього зубчастого сектора 6, а другий кінець 16 проміжної' втулки 13 з'єднаний з першим кінцем 17 наступного зубчастого сектора 6. Для цього втулки мають на кінцях ступінчасті поверхні зменшеного діаметра для встановлення на них зубчастих секторів. На цих поверхнях виконані відповідно плоскі лиски 18. Відповідні місця на кінцях зубчастих секторів мають відповідні фігурні пази 19, виконані так, що діаметри і довжина відповідних ступінчастих поверхонь втулки дорівнює профілю і глибині відповідного паза на кінцях зубчастого сектора. Ступінчасті поверхні проміжних втулок 13 введені у відповідні пази відповідних кінців сусідніх зубчастих секторів 6 і зафіксовані від повороту через фіксуючі лиски 18 та відповідні фігурні пази 19. Кут запізнювання повороту наступної призми щодо попередньої залежить від запізнювання входження в зачеплення з шестернею 7 наступного зубчастого сектора 6, тобто залежить від кута розвороту у тангенційному напрямку зубців наступного зубчастого сектора щодо зубців попереднього. Для цього плоскі ділянки 19 ф|ГУРних пазів на кінці 15 зубчастих секторів 6 розвернуті щодо плоских фіксуючих лисок 18 на кінці 16 проміжних втулок 13 на кут 3°. Щоб досягти такого взаємного розташування зубчастих секторів зміщують, наприклад, на 3° плоску ділянку 19 фігурного паза другого кінця 15 зубчастих секторів що 8 до плоскої ділянки 19 фігурного паза на їх першому кінці 17, а лиски на кінцях втулок виконують без зміщень. Таким чином досягають зміщення другого зубчастого сектора 6 відносно першого зубчастого сектора на 3°, третього зубчастого сектора щодо першого - на 6°. Кожний наступний зубчастий сектор порівняно спершим повернутий на кут Зп° , де її, - порядковий номер зубчастого сектора щодо першого. Так під час монтування установки можна без труднощів досягти точної зборки механізмів повороту без використання складних вимірювальних пристосувань, так само як і при виході із ладу будь-якої проміжної втулки. Працює установка аналогічно описаній в прототипі. При включенні електроприводу 5 привідний вал 4 починає обертатись, перший зубчастий сектор 6 входить у зчеплення з зубчастою шестернею 7 і обертає її на кут 120°. При цьому з відставанням у 3° входять у зачеплення з відповідними шестернями 7 наступні зубчасті сектори 6. При виході із зачеплення зубчастого сектора призма з ламелями 3 повертається на 120°. В цей час фіксатор займає положення навпроти паза 12 в торцевій поверхні шестерні і при подальшому обертанні вала входить у цей паз. Аналогічне положення займають фіксатори 10 інших зубчастих секторів. Маємо фіксоване встановлення призм в однаковому положенні і створення єдиного зображення на складеному інформаційному полі демонстраційної установки. Через заданий термін часу фіксатор 10 виходить із пазу і в зачеплення знову входить зубчастий сектор 6, який знову повертає шестерню на 120°. Фіксатор знову входить у паз на торцевій поверхні шестерні, який розташований під кутом 120° до першого паза. Інші механізми обертання відпрацьовують з відповідним запізненням. Призми знову займають однакове положення Із запізненням. Далі процес повторюється. Фіг. 1 11556 10 Фіг. 2 В-В Фіг. З Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
