Пристрій для скріплення шкарпеток

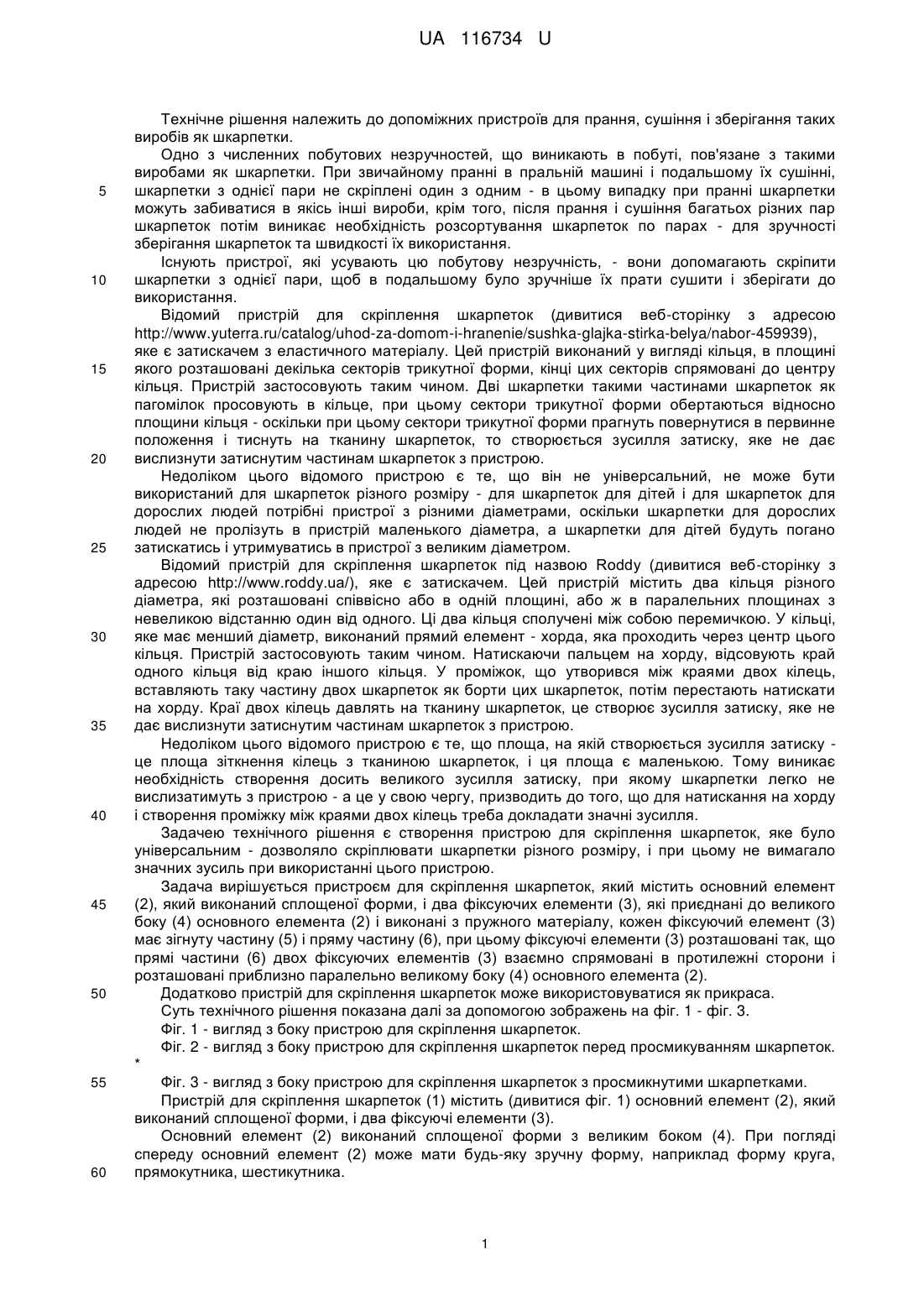

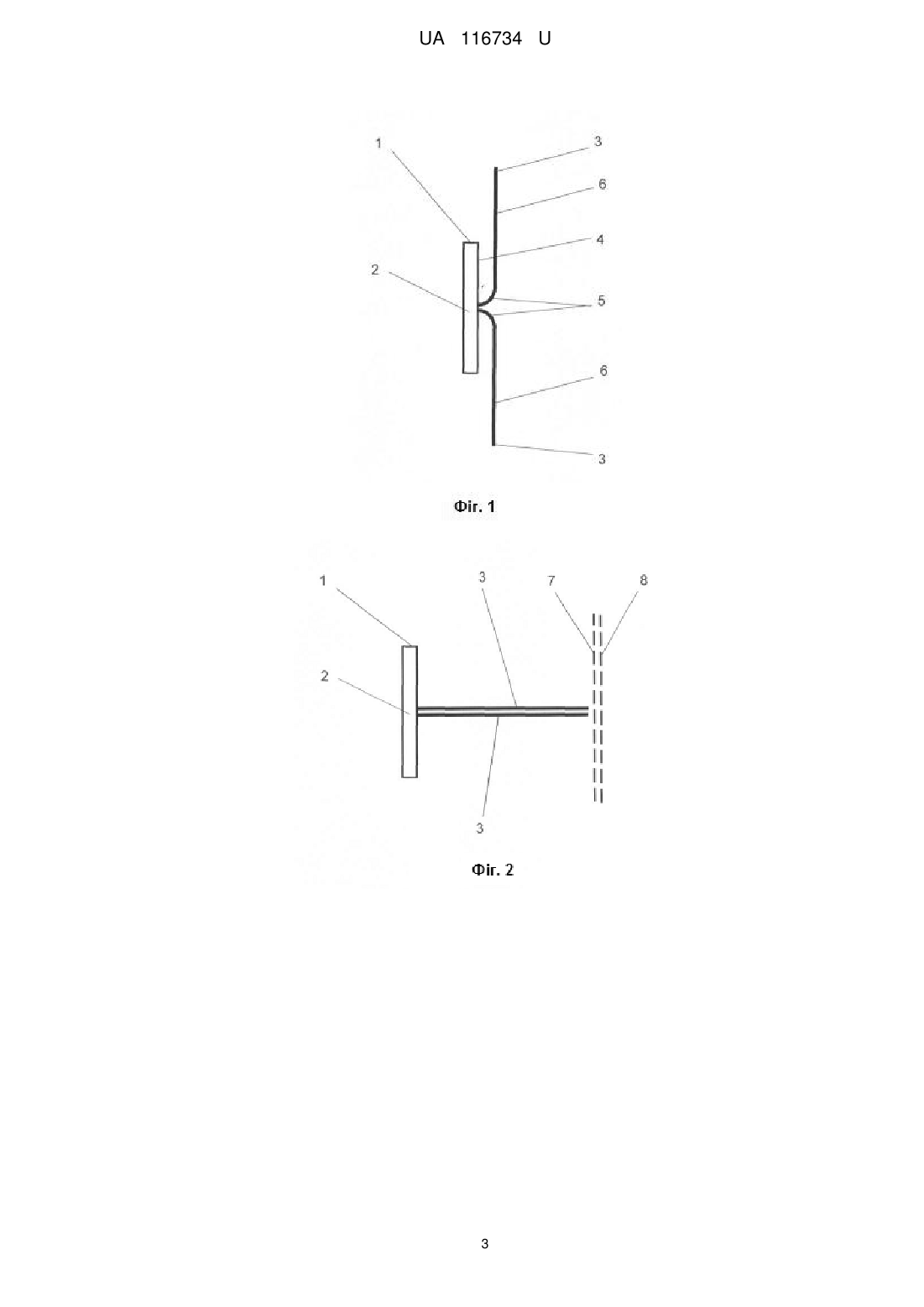

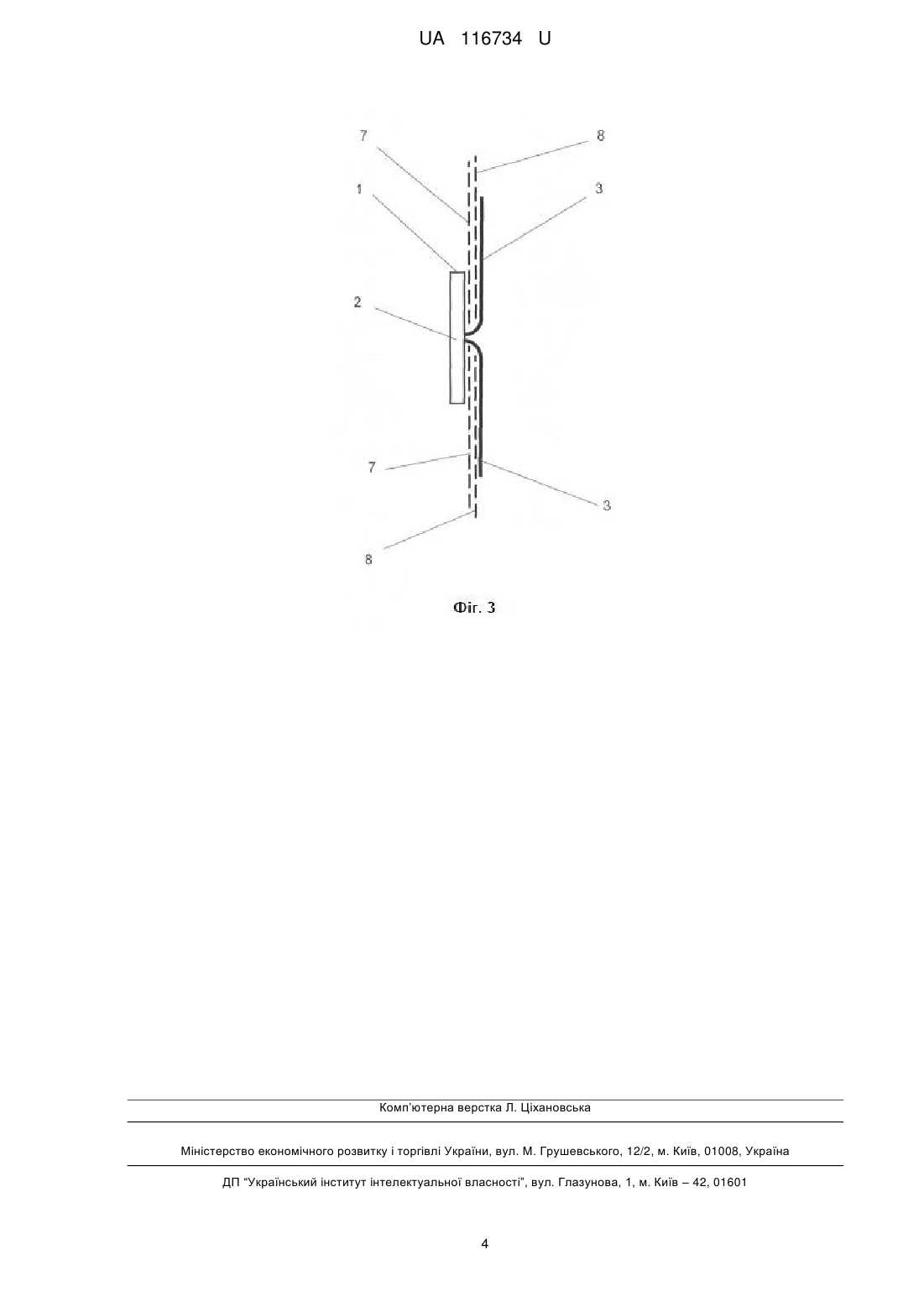

Реферат: Пристрій для скріплення шкарпеток містить основний елемент (2), який виконаний сплощеної форми, і два фіксуючих елементи (3), які приєднані до великого боку (4) основного елемента (2) і виконані з пружного матеріалу, кожен фіксуючий елемент (3) має зігнуту частину (5) і пряму частину (6). При цьому фіксуючі елементи (3) розташовані так, що прямі частини (6) двох фіксуючих елементів (3) взаємно спрямовані в протилежні сторони і розташовані приблизно паралельно великому боку (4) основного елемента(2). UA 116734 U (12) UA 116734 U UA 116734 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення належить до допоміжних пристроїв для прання, сушіння і зберігання таких виробів як шкарпетки. Одно з численних побутових незручностей, що виникають в побуті, пов'язане з такими виробами як шкарпетки. При звичайному пранні в пральній машині і подальшому їх сушінні, шкарпетки з однієї пари не скріплені один з одним - в цьому випадку при пранні шкарпетки можуть забиватися в якісь інші вироби, крім того, після прання і сушіння багатьох різних пар шкарпеток потім виникає необхідність розсортування шкарпеток по парах - для зручності зберігання шкарпеток та швидкості їх використання. Існують пристрої, які усувають цю побутову незручність, - вони допомагають скріпити шкарпетки з однієї пари, щоб в подальшому було зручніше їх прати сушити і зберігати до використання. Відомий пристрій для скріплення шкарпеток (дивитися веб-сторінку з адресою http://www.yuterra.ru/catalog/uhod-za-domom-i-hranenie/sushka-glajka-stirka-belya/nabor-459939), яке є затискачем з еластичного матеріалу. Цей пристрій виконаний у вигляді кільця, в площині якого розташовані декілька секторів трикутної форми, кінці цих секторів спрямовані до центру кільця. Пристрій застосовують таким чином. Дві шкарпетки такими частинами шкарпеток як пагомілок просовують в кільце, при цьому сектори трикутної форми обертаються відносно площини кільця - оскільки при цьому сектори трикутної форми прагнуть повернутися в первинне положення і тиснуть на тканину шкарпеток, то створюється зусилля затиску, яке не дає вислизнути затиснутим частинам шкарпеток з пристрою. Недоліком цього відомого пристрою є те, що він не універсальний, не може бути використаний для шкарпеток різного розміру - для шкарпеток для дітей і для шкарпеток для дорослих людей потрібні пристрої з різними діаметрами, оскільки шкарпетки для дорослих людей не пролізуть в пристрій маленького діаметра, а шкарпетки для дітей будуть погано затискатись і утримуватись в пристрої з великим діаметром. Відомий пристрій для скріплення шкарпеток під назвою Roddy (дивитися веб-сторінку з адресою http://www.roddy.ua/), яке є затискачем. Цей пристрій містить два кільця різного діаметра, які розташовані співвісно або в одній площині, або ж в паралельних площинах з невеликою відстанню один від одного. Ці два кільця сполучені між собою перемичкою. У кільці, яке має менший діаметр, виконаний прямий елемент - хорда, яка проходить через центр цього кільця. Пристрій застосовують таким чином. Натискаючи пальцем на хорду, відсовують край одного кільця від краю іншого кільця. У проміжок, що утворився між краями двох кілець, вставляють таку частину двох шкарпеток як борти цих шкарпеток, потім перестають натискати на хорду. Краї двох кілець давлять на тканину шкарпеток, це створює зусилля затиску, яке не дає вислизнути затиснутим частинам шкарпеток з пристрою. Недоліком цього відомого пристрою є те, що площа, на якій створюється зусилля затиску це площа зіткнення кілець з тканиною шкарпеток, і ця площа є маленькою. Тому виникає необхідність створення досить великого зусилля затиску, при якому шкарпетки легко не вислизатимуть з пристрою - а це у свою чергу, призводить до того, що для натискання на хорду і створення проміжку між краями двох кілець треба докладати значні зусилля. Задачею технічного рішення є створення пристрою для скріплення шкарпеток, яке було універсальним - дозволяло скріплювати шкарпетки різного розміру, і при цьому не вимагало значних зусиль при використанні цього пристрою. Задача вирішується пристроєм для скріплення шкарпеток, який містить основний елемент (2), який виконаний сплощеної форми, і два фіксуючих елементи (3), які приєднані до великого боку (4) основного елемента (2) і виконані з пружного матеріалу, кожен фіксуючий елемент (3) має зігнуту частину (5) і пряму частину (6), при цьому фіксуючі елементи (3) розташовані так, що прямі частини (6) двох фіксуючих елементів (3) взаємно спрямовані в протилежні сторони і розташовані приблизно паралельно великому боку (4) основного елемента (2). Додатково пристрій для скріплення шкарпеток може використовуватися як прикраса. Суть технічного рішення показана далі за допомогою зображень на фіг. 1 - фіг. 3. Фіг. 1 - вигляд з боку пристрою для скріплення шкарпеток. Фіг. 2 - вигляд з боку пристрою для скріплення шкарпеток перед просмикуванням шкарпеток. * Фіг. 3 - вигляд з боку пристрою для скріплення шкарпеток з просмикнутими шкарпетками. Пристрій для скріплення шкарпеток (1) містить (дивитися фіг. 1) основний елемент (2), який виконаний сплощеної форми, і два фіксуючі елементи (3). Основний елемент (2) виконаний сплощеної форми з великим боком (4). При погляді спереду основний елемент (2) може мати будь-яку зручну форму, наприклад форму круга, прямокутника, шестикутника. 1 UA 116734 U 5 10 15 20 25 30 35 Два фіксуючі елементи (3) приєднані до великого боку (4) основного елемента (2) і виконані з пружного матеріалу. Кожен фіксуючий елемент (3) має зігнуту частину (5) і пряму частину (6), при цьому фіксуючі елементи (3) розташовані так, що їх прямі частини (6) розташовані приблизно паралельно великого боку (4) основного елементу (2) і спрямовані в протилежні сторони. Фіксуючі елементи (3) мають дві функції - вони призначені для протягування через тканини шкарпеток і утримування тканини шкарпеток від зісковзування із заявленого пристрою. У перерізі фіксуючі елементи (3) можуть мати як круглу форму, так і будь-яку іншу форму без гострих країв. Прямі частини (6) фіксуючих елементів (3) можуть мати на кінці звуження - для кращого просмикування через тканини шкарпеток. Під пружним матеріалом розуміється матеріал, у якому є властивість деформуватися під дією прикладеної сили, і відновлювати первинну форму і розміри після зняття прикладеної сили. Виконання фіксуючих елементів (3) з пружного матеріалу дозволяє змінювати положення фіксуючих елементів (3) на таке положення, при якому фіксуючі елементи (3) легко просмикують через тканини шкарпеток, а також легко знімають шкарпетки із заявленого пристрою. На фіг. 1 і фіг. 3 фіксуючі елементи (3) показані у своєму початковому положенні - в якому прямі частини (6) двох фіксуючих елементів (3) взаємно спрямовані в протилежні сторони і розташовані приблизно паралельно великій стороні (4) основного елемента (2). Для скріплення шкарпеток пальцями натискають на прямі частини (6) фіксуючих елементів (3) - при цьому прямі частини (6) фіксуючих елементів (3) приймають положення, при якому вони розташовані паралельно один одному і на дуже близькій відстані (це положення прямих частини (6) фіксуючих елементів (3) показане на фіг.2). Потім для просмикування фіксуючих елементів (3) через тканину (7) однієї шкарпетки і тканину (8) другої шкарпетки роблять невеликий натиск у напрямі тканини шкарпеток. Після просмикування, протягнуті тканини (7) і (8) підсовують у напрямку до великого боку (4) основного елемента (2) і перестають натискати на прямі частини (6) фіксуючих елементів (3) - прямі частини (6) фіксуючих елементів (3) повертаються в початкове положення і притискують тканини (7) і (8) шкарпеток до великого боку (4) основного елемента (2) (це показано на фіг. 2, де видно елементи заявленого пристрою разом з тканинами скріплених шкарпеток). Наявність у фіксуючих елементах (3) прямих частин (6), які в початковому положенні взаємно спрямовані в протилежні сторони і розташовані приблизно паралельно великому боку (4) основного елемента (2), дозволяє надійно утримувати скріплені шкарпетки при виконанні прання і сушіння скріплених шкарпеток. Для розкріплювання шкарпеток досить легким натисненням пальців перевести прямі частини (6) фіксуючих елементів (3) в положення, показане на фіг. 2, і зняти шкарпетки з фіксуючих елементів (3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для скріплення шкарпеток, який відрізняється тим, що містить основний елемент (2), який виконаний сплощеної форми, і два фіксуючих елементи (3), які приєднані до великого боку (4) основного елемента (2) і виконані з пружного матеріалу, кожен фіксуючий елемент (3) має зігнуту частину (5) і пряму частину (6), при цьому фіксуючі елементи (3) розташовані так, що прямі частини (6) двох фіксуючих елементів (3) взаємно спрямовані в протилежні сторони і розташовані приблизно паралельно великому боку (4) основного елемента (2). 2. Пристрій для скріплення шкарпеток за п. 1, який відрізняється тим, що використовується як прикраса. 2 UA 116734 U 3 UA 116734 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
