Засіб для розпалювання

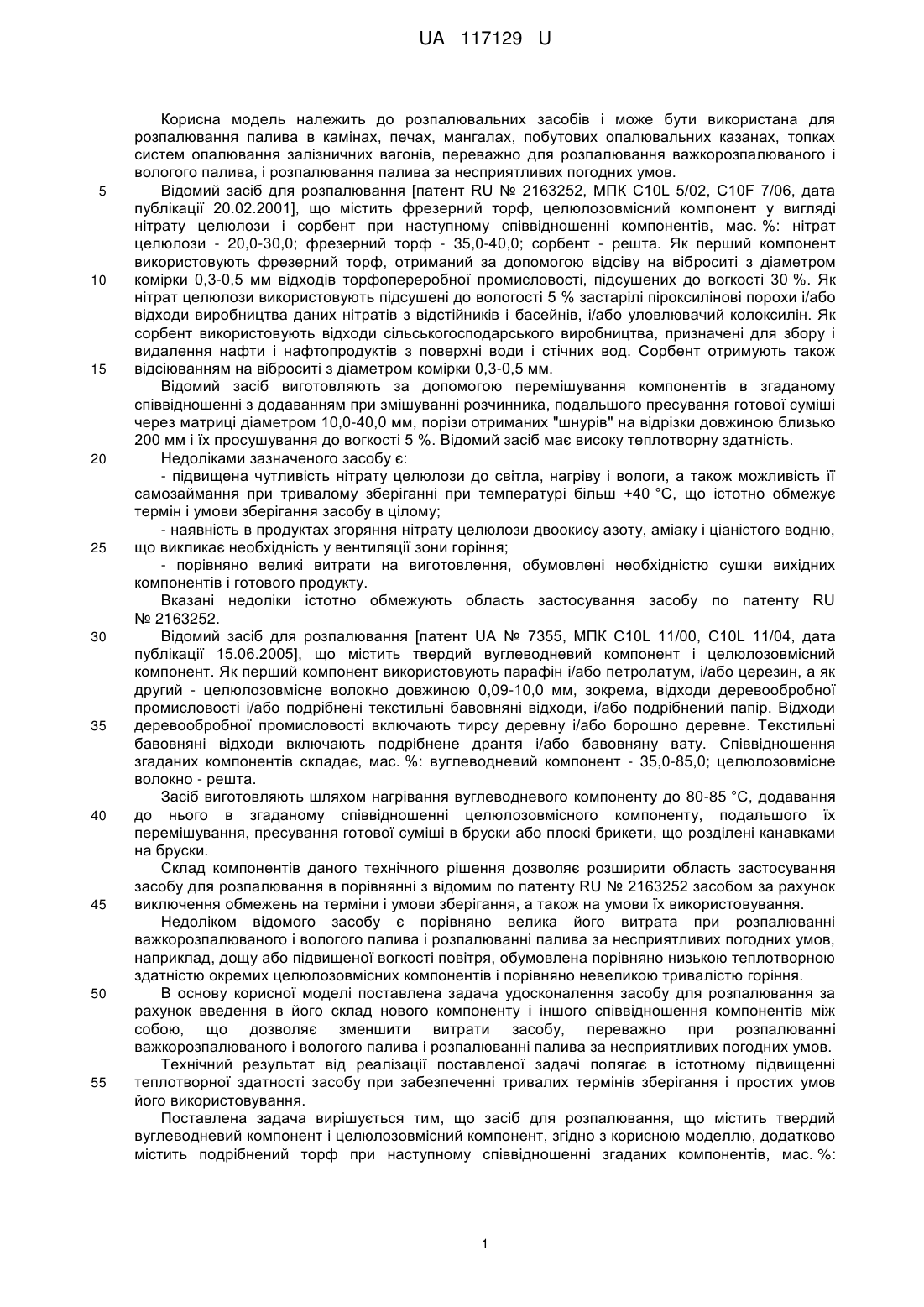

Реферат: UA 117129 U UA 117129 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до розпалювальних засобів і може бути використана для розпалювання палива в камінах, печах, мангалах, побутових опалювальних казанах, топках систем опалювання залізничних вагонів, переважно для розпалювання важкорозпалюваного і вологого палива, і розпалювання палива за несприятливих погодних умов. Відомий засіб для розпалювання [патент RU № 2163252, МПК C10L 5/02, C10F 7/06, дата публікації 20.02.2001], що містить фрезерний торф, целюлозовмісний компонент у вигляді нітрату целюлози і сорбент при наступному співвідношенні компонентів, мас. %: нітрат целюлози - 20,0-30,0; фрезерний торф - 35,0-40,0; сорбент - решта. Як перший компонент використовують фрезерний торф, отриманий за допомогою відсіву на віброситі з діаметром комірки 0,3-0,5 мм відходів торфопереробної промисловості, підсушених до вогкості 30 %. Як нітрат целюлози використовують підсушені до вологості 5 % застарілі піроксилінові порохи і/або відходи виробництва даних нітратів з відстійників і басейнів, і/або уловлювачий колоксилін. Як сорбент використовують відходи сільськогосподарського виробництва, призначені для збору і видалення нафти і нафтопродуктів з поверхні води і стічних вод. Сорбент отримують також відсіюванням на віброситі з діаметром комірки 0,3-0,5 мм. Відомий засіб виготовляють за допомогою перемішування компонентів в згаданому співвідношенні з додаванням при змішуванні розчинника, подальшого пресування готової суміші через матриці діаметром 10,0-40,0 мм, порізи отриманих "шнурів" на відрізки довжиною близько 200 мм і їх просушування до вогкості 5 %. Відомий засіб має високу теплотворну здатність. Недоліками зазначеного засобу є: - підвищена чутливість нітрату целюлози до світла, нагріву і вологи, а також можливість її самозаймання при тривалому зберіганні при температурі більш +40 °C, що істотно обмежує термін і умови зберігання засобу в цілому; - наявність в продуктах згоряння нітрату целюлози двоокису азоту, аміаку і ціаністого водню, що викликає необхідність у вентиляції зони горіння; - порівняно великі витрати на виготовлення, обумовлені необхідністю сушки вихідних компонентів і готового продукту. Вказані недоліки істотно обмежують область застосування засобу по патенту RU № 2163252. Відомий засіб для розпалювання [патент UА № 7355, МПК C10L 11/00, C10L 11/04, дата публікації 15.06.2005], що містить твердий вуглеводневий компонент і целюлозовмісний компонент. Як перший компонент використовують парафін і/або петролатум, і/або церезин, а як другий - целюлозовмісне волокно довжиною 0,09-10,0 мм, зокрема, відходи деревообробної промисловості і/або подрібнені текстильні бавовняні відходи, і/або подрібнений папір. Відходи деревообробної промисловості включають тирсу деревну і/або борошно деревне. Текстильні бавовняні відходи включають подрібнене дрантя і/або бавовняну вату. Співвідношення згаданих компонентів складає, мас. %: вуглеводневий компонент - 35,0-85,0; целюлозовмісне волокно - решта. Засіб виготовляють шляхом нагрівання вуглеводневого компоненту до 80-85 °C, додавання до нього в згаданому співвідношенні целюлозовмісного компоненту, подальшого їх перемішування, пресування готової суміші в бруски або плоскі брикети, що розділені канавками на бруски. Склад компонентів даного технічного рішення дозволяє розширити область застосування засобу для розпалювання в порівнянні з відомим по патенту RU № 2163252 засобом за рахунок виключення обмежень на терміни і умови зберігання, а також на умови їх використовування. Недоліком відомого засобу є порівняно велика його витрата при розпалюванні важкорозпалюваного і вологого палива і розпалюванні палива за несприятливих погодних умов, наприклад, дощу або підвищеної вогкості повітря, обумовлена порівняно низькою теплотворною здатністю окремих целюлозовмісних компонентів і порівняно невеликою тривалістю горіння. В основу корисної моделі поставлена задача удосконалення засобу для розпалювання за рахунок введення в його склад нового компоненту і іншого співвідношення компонентів між собою, що дозволяє зменшити витрати засобу, переважно при розпалюванні важкорозпалюваного і вологого палива і розпалюванні палива за несприятливих погодних умов. Технічний результат від реалізації поставленої задачі полягає в істотному підвищенні теплотворної здатності засобу при забезпеченні тривалих термінів зберігання і простих умов його використовування. Поставлена задача вирішується тим, що засіб для розпалювання, що містить твердий вуглеводневий компонент і целюлозовмісний компонент, згідно з корисною моделлю, додатково містить подрібнений торф при наступному співвідношенні згаданих компонентів, мас. %: 1 UA 117129 U 5 10 15 20 25 30 35 40 45 50 подрібнений торф - не більше 5; твердий вуглеводневий компонент - 30-70; целюлозовмісний компонент - решта. При цьому доцільно, щоб як твердий вуглеводневий компонент він містив парафін і/або петролатум, і/або церезин, і/або віск. Доцільно також, щоб як целюлозовмісний компонент він містив тирсу деревну і/або подрібнений папір, і/або подрібнені текстильні бавовняні відходи, і/або вату. Доцільно також, щоб воно було виконано у вигляді пресованих брусків циліндрової або прямокутної, або багатогранної форми або брикетів, розділених канавками на бруски. Засіб для розпалювання містить твердий вуглеводневий компонент, як такий використовують парафін і/або петролатум, і/або церезин, і/або віск, целюлозовмісний компонент, як такий використовують тирсу деревну і/або подрібнений папір, і/або подрібнені текстильні бавовняні відходи, і/або вату, і подрібнений торф. Співвідношення згаданих компонентів складає, мас. %: подрібнений торф - не більше 5, вуглеводневий компонент - 35,085,0; целюлозовмісний компонент - решта. При виготовленні заявленого засобу для розпалювання використовують парафін марки Т-1 ДСТУ 4153-2003, призначений для виготовлення товарів побутової хімії, зокрема свічок, церезин марки 65 ГОСТ 2488-79 і віск по ДСТУ 4667:2006. Парафін плавиться при температурі 45-70 °C, добре підтримує горіння, але при горінні утворює кіптяву. Петролатум є сумішшю парафіну, церезину і мастила. Церезин має дещо більшу густину в порівнянні з парафіном і використовується як добавка для підвищення температури плавлення і твердості готового продукту. Віск, на відміну від парафіну, не горить, а плавиться і не виділяє кіптяву. Таким чином, твердий вуглеводневий компонент дозволяє виготовляти засіб для розпалювання з різними характеристиками, наприклад, при використовуванні воску або його суміші з парафіном - для розтоплення камінів і печей усередині приміщень, де небажано утворення кіптяви, а при використовуванні парафіну або його суміші з петролатумом або церезином - для використовування на відкритому повітрі. В заявленому засобі для розпалювання використовують подрібнений торф по ДСТУ 2043-92 з вогкістю не більше 10 %. Введення його до складу засобу забезпечує досягнення технічного результату, що заявляється, за рахунок того, що цей компонент має високу теплотворну здатність і тривалість горіння. Зокрема, питома теплота згоряння торф'яної крихти складає 2900 кКал/кг, торфу в брикетах з вогкістю 15 % - 4200 кКал/кг. При цьому жаропродуктивність торфу складає 1970 °C і наближається до жаропродуктивності природного газу і інших видів палива з високою температурою горіння. Використовування подрібненого торфу істотно покращує також технологічність виготовлення засобу для розпалювання. Як целюлозовмісний компонент використовують тирсу деревну за ДСТУ 2034-92 з вогкістю не більше 10 % і/або подрібнений папір, і/або подрібнені текстильні бавовняні відходи за ДСТУ 2997-95, і/або вату. При виготовленні зазначеного засобу тирсу деревну і подрібнений торф заздалегідь просівають на ситі з діаметром комірки 3,0-5,0 мм. В готовому вигляді засіб для розпалювання виконаний у вигляді пресованих брусків циліндрової або прямокутної, або багатогранної форми або брикетів, розділених канавками на бруски. Засіб для розпалювання виготовляють в наступній технологічній послідовності. Парафін і/або інші згадані компоненти твердих вуглеводнів, і/або їх суміші нагрівають до температури плавлення 55-60 °C і додають в розплавлену масу в заданому співвідношенні подрібнений торф, тирсу деревну і/або інші целюлозовмісні компоненти. Після цього суміш інтенсивно перемішують, наприклад, в мішалці лопатевого типу, в процесі чого парафін охолоджується з утворенням гранул, які вивантажують з мішалки і охолоджують природним шляхом. Далі із гранул методом холодного пресування формують у вигляді "шнурів" діаметром 8,0-10,0 мм, які розрізають на бруски завдовжки 70,0-100,0 мм і упаковують в пакети по 5 або більше штук. Приклади складів засобу для розпалювання приведені в таблиці 1. Таблиця 1 Найменування компонентів Парафін Петролатум 1 40 Співвідношення компонентів в складі, мас. % Номер складу 2 3 4 5 6 30 20 25 30 25 10 5 2 7 60 UA 117129 U Продовження таблиці 1 Найменування компонентів Церезин Віск Торф подрібнений Тирса деревна Подрібнений папір Подрібнені текстильні бавовняні відходи Вата 5 10 1 5 55 Співвідношення компонентів в складі, мас. % Номер складу 2 3 4 5 6 15 10 5 20 10 4 4 4 5 4 51 30 27 51 7 10 3 27 60 56 Перевірку заявленого засобу для розпалювання з різним складом здійснювали при проведенні випробувань на вологостійкість і тривалість горіння. Вологостійкість визначали шляхом зважування трьох зразків кожного складу до і після занурення їх у воду і витримці протягом 24 годин при температурі 18-22 °C. Час горіння визначали секундоміром при спалюванні на ґратах трьох зразків кожного складу. При цьому визначали як час, що був потрібний для встановлення стійкого горіння кожного зразка, так і загальний час горіння. Результати випробувань зразків кожного складу усереднювалися. Результати випробувань приведені в таблиці 2. Таблиця 2 Найменування показника Вологостійкість, % Час стійкого горіння, с 15 20 1 100 615 Номер складу зразків 3 4 5 100 100 100 460 380 420 2 100 595 6 100 350 7 100 390 Як показали випробування, середній час встановлення стійкого горіння для досліджуваної вибірки зразків склав близько 6,0 с, тобто для розпалювання заявленого засобу достатньо одного сірника. Час стійкого горіння зразків з різним складом знаходиться в межах від 350 до 605 с, що на 12-38 % більше аналогічного показника засобу по патенту України № 7355, у якого цей показник складає від 310 до 450 с. Таким чином, технічне рішення, що заявляється, дозволяє істотно зменшити витрати засобу при розпалюванні важкорозпалюваного і вологого палива, а також при розпалюванні палива в несприятливих погодних умовах, у тому числі при дощі або підвищеній вогкості повітря. Засіб виготовлений з екологічно чистих компонентів, не виділяє шкідливих газів при горінні і зберігає свої властивості при тривалих термінах зберігання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Засіб для розпалювання, що містить твердий вуглеводневий компонент і целюлозовмісний компонент, який відрізняється тим, що він додатково містить подрібнений торф, при наступному співвідношенні згаданих компонентів, мас. %: подрібнений торф не більше 5 твердий вуглеводневий 30-70 компонент целюлозовмісний компонент решта. 2. Засіб за п. 1, який відрізняється тим, що як твердий вуглеводневий компонент він містить парафін і/або петролатум, і/або церезин, і/або віск. 3. Засіб за п. 1, який відрізняється тим, що як целюлозовмісний компонент він містить тирсу деревну і/або подрібнений папір, і/або подрібнені текстильні бавовняні відходи, і/або вату. 4. Засіб за п. 1, який відрізняється тим, що він виконаний у вигляді пресованих брусків циліндрової або прямокутної, або багатогранної форми, або брикетів, розділених канавками на бруски. 3 UA 117129 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
