Установка для безмазутного розпалювання пиловугільного котла

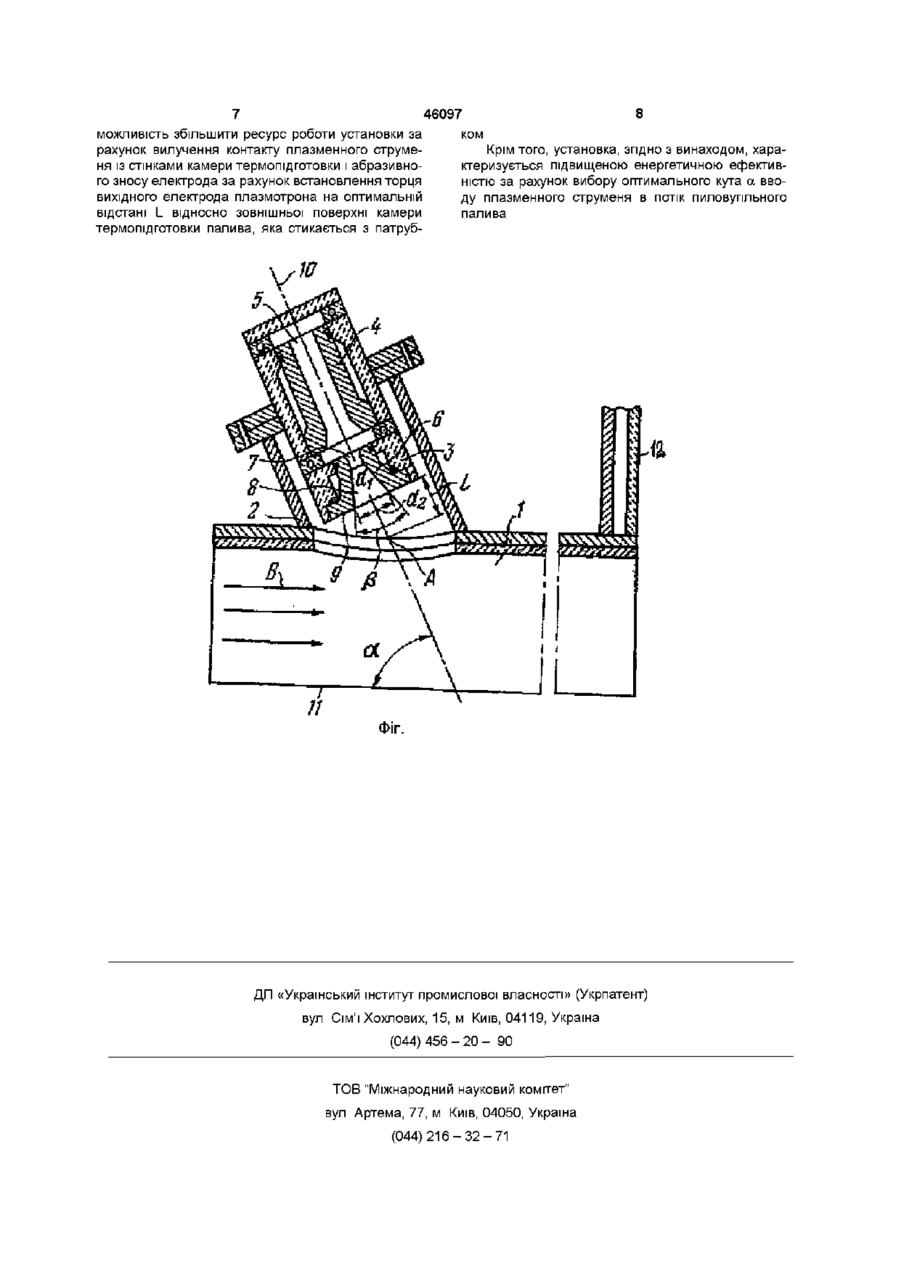

1 Установка для безмазутного розпалювання пиловугільного котла, яка має у своему складі муфелізовану камеру термопідготовки палива з розміщеним на її боковій поверхні патрубком, в якому встановлено струминний плазмотрон, який містить внутрішній електрод з циліндричним плазменним каналом, вихідний електрод-сопл о, який має плазменний канал, що складається з циліндричної частини і конусоподібної частини, яка розширюється вниз по потоку плазми, яка відрізняється тим, що ЗОВНІШНІЙ торець вихідного електрода-сопла віддалений від точки перетину осі плазмотрона з продовженням зовнішньої поверхні камери термопідготовки палива, яка стикається з патрубком, на відстані L=(0,8-1)d2, де сЬ діаметр каналу електрода-сопла біля зовнішнього торця, при цьому кут а між віссю плазмотрона і віссю камери термопідготовки палива складає 30°150° 2 Установка згідно з п 1, яка відрізняється тим, що кут а між віссю плазмотрона і віссю камери термопідготовки палива складає 30° < а 37% 3 Установка згідно з п 1, яка відрізняється тим, що кут а між віссю плазмотрона і віссю камери термопідготовки палива складає 60° < а < 90° для вугілля з виходом летючих 10% < Vf < 37% 4 Установка згідно з п 1, яка відрізняється тим, що кут а між віссю плазмотрона і віссю камери термопідготовки палива складає 90° < а < 150° для вугілля з виходом летючих Vf 37%, кут а між віссю плазмотрона і віссю камери термопідготовки палива вибрати 60° < а 37% має місце при взаємодії з плазмою відносно невеликої КІЛЬКОСТІ вугільного пилу, оскільки виділених при цьому летючих буде доста 46097 тньо для загоряння решти потоку пиловугільного палива У цьому випадку енергетично найбілш ефективною є установка для розтопки з кутом а між осями плазмотрона і камери термопідготовки в межах 30° - 60° Із зменшенням кута а течія плазменного струменю наближується до супутнього з потоком палива Інтенсивність перемішування плазми з паливом знижується У цьому випадку з плазмою взаємодіє відносно невеликий об'єм паливоповітряної суміші, але більш тривалий час Для загоряння середньореакційного вугілля з f виходом летючих V в діапазоні 10% < V < 37% оптимальний кут між осями плазмотрона і камери термопідготовки палива вибирають в діапазоні 60° < а < 90° При цьому досягається компроміс між необхідним часом перебування вугільних часток в плазменному факелі і інтенсивністю взаємодії пиловугільного палива, чим забезпечується ефективна термохімічна підготовка палива до спалювання в топці котла при мінімальних енерговитратах Для загоряння низькореакційного вугілля з низьким виходом летючих V < 10% оптимальний кут нахилу осі плазмотрона лежить в межах 90°< а 37%, 30°< а
