Швидкодіючий комутаційний апарат
Номер патенту: 11713
Опубліковано: 25.12.1996
Автори: Ліфар Анатолій Васильович, Могілєвський Геннадій Вікторович, Столяров Олег Миколайович
Формула / Реферат
Быстродействующий коммутационный аппарат, содержащий прямоходовую контактную систему мостикового типа, обойму, внутри которой расположены контактный мостик и контактная пружина сжатия, электромагнитный прямоходовой привод, катушка которого через первый и второй ключи, соединенные последовательно, присоединена к клеммам первого источника питания постоянного напряжения, индукционно-динамический привод, диск которого жестко связан со штоком, проходящим по центральной оси симметрии диска, а катушка через третий ключ соединена с конденсатором, подключенным к клеммам второго источника питания постоянного напряжения, отключающую пружину, датчик максимального тока, соединенный с третьим ключом управления, дугогасительные камеры, отличающийся тем, что, с целью повышения токоограничивающей способности и механической износостойкости, шток, жестко связанный с диском индукционно-динамического привода, прижат отключающей пружиной через выполненное в обойме отверстие, к контактному мостику со стороны расположения контактных накладок, отключающая пружина расположена между диском и неподвижным упором, электромагнитный прямоходовой привод установлен соосно с индукционно-динамическим приводом и контактной системой со стороны, противоположной расположению индукционно-динамического привода относительно контактного мостика, причем шток электромагнитного привода прижат к внешней поверхности обоймы со стороны, противоположной отверстию, первый ключ выполнен в виде быстродействующего полупроводникового коммутатора и соединен с датчиком максимального тока.
Текст

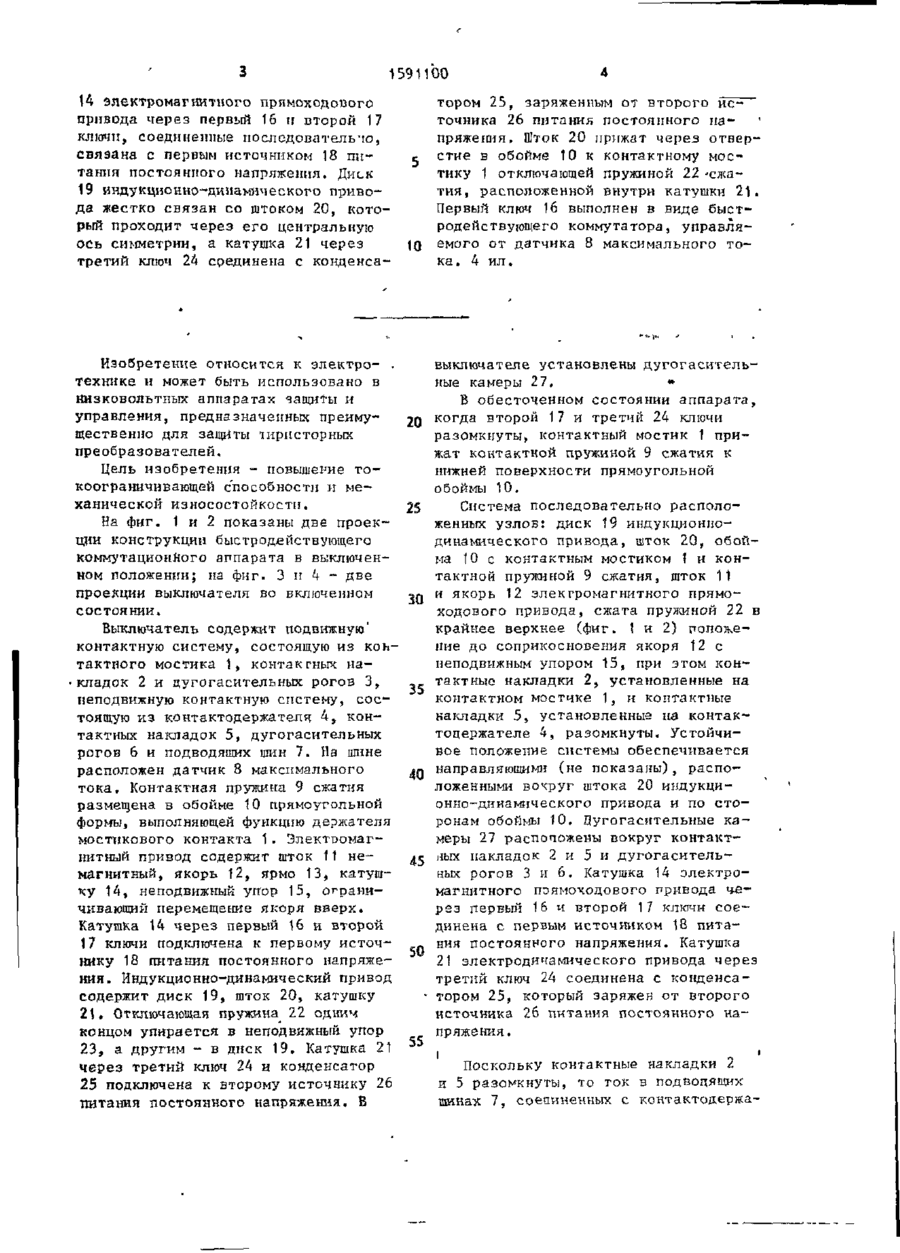

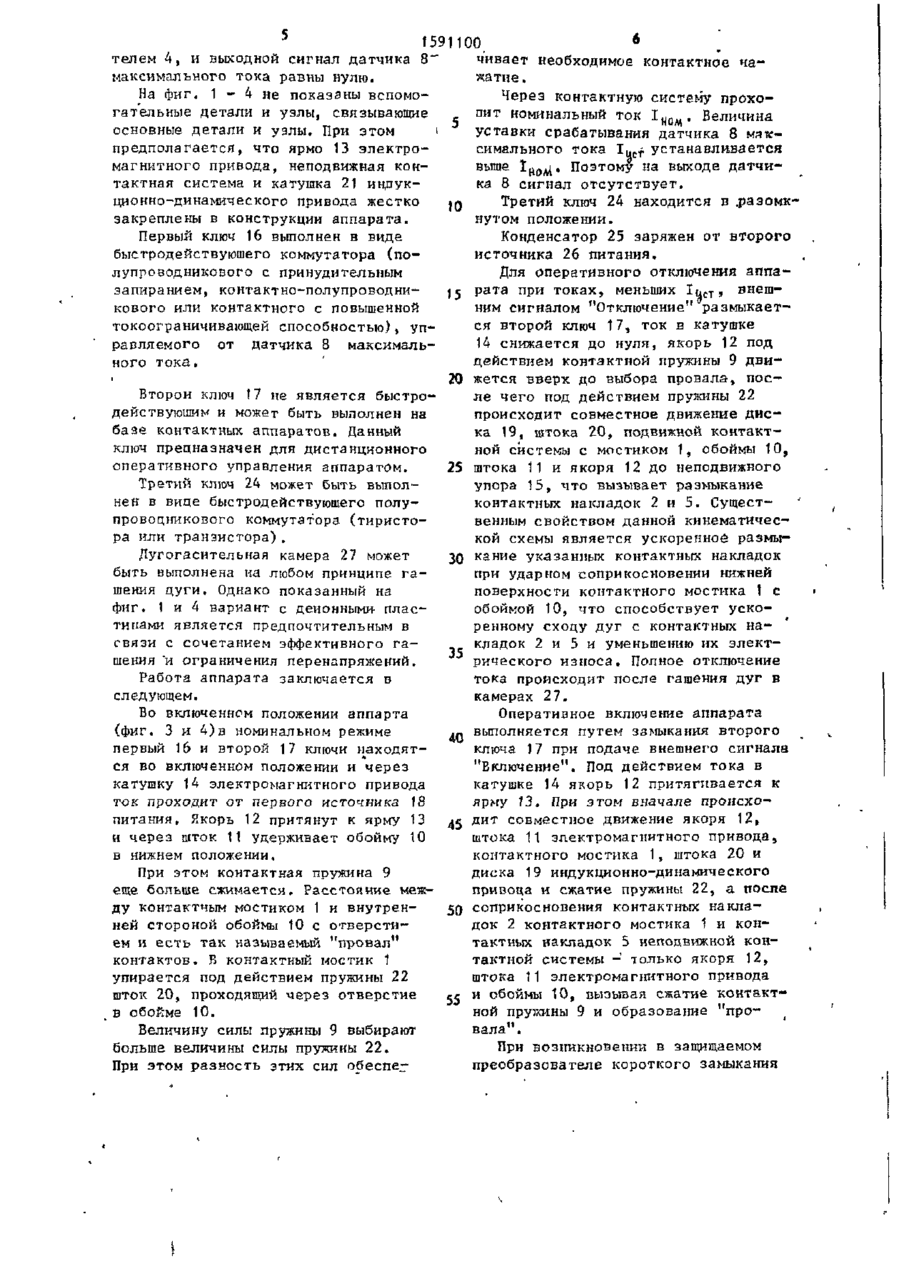

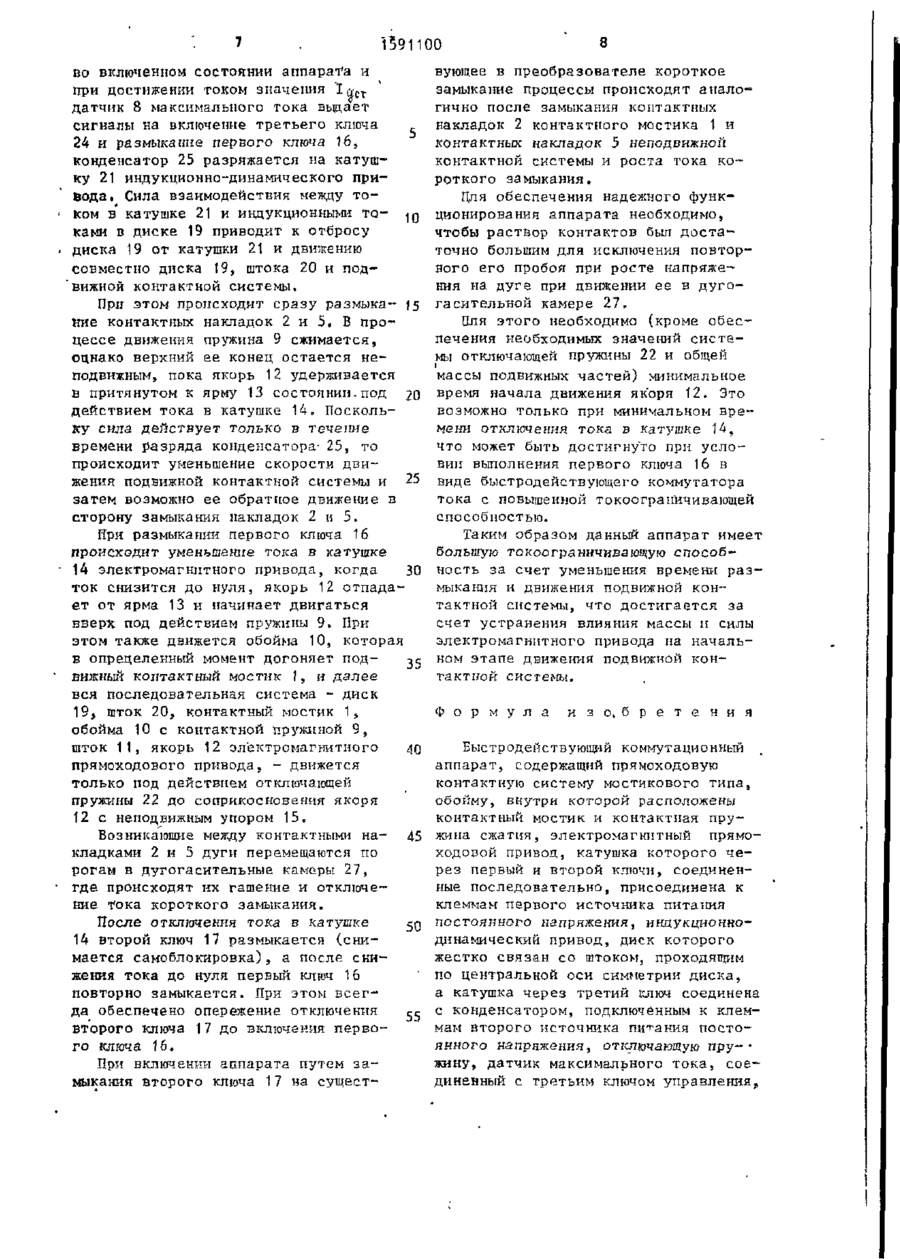

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК U (51)5 Н 01 Н 7 1 / 4 3 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4455680/24-07 (22) 23.05.88 (46) 07.09.90. Бюл. № 33 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт низковольтного аппаратостроения (72) Г.В.Мнгилевский, О.Н.Столяров и А.В.Лифар (53) 621.316.547(088.8) (56) Патент Франции N 2454174, * кл. И 01 К 71/43, 1979. (54) БЫСТРОДЕЙСТВУЮЩИЙ КОММУТАЦИОННЬЙ АППАРАТ (57)Изобретение относится к электротехнике и может быть использовано в низковольтных аппаратах защиты. Цель изобретения - повышение токоограиичивающей способности и механической износостойкости. Аппарат содержит прямоходную контактную систему с контактным мостиком (КМ) 1, обойму 10, в которой расположены КМ 1 и контактная пружина 9 сжатия. Катушка 18 о гг 2з осточко Техрец М.Дмдык Корректор'А.Осауленко Заказ 2644 • Тираж 458 Попписное Ї5НИИЇЇИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент"» г . Ужгород, ул, Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюQuick-operating switching unit
Автори англійськоюMohilievskyy Hennadii Viktorovych, Stoliarov Oleh Mykolaiovych, Lifar Anatolii Vasyliovych
Назва патенту російськоюБыстродействующий коммутационный аппарат
Автори російськоюМогилевский Геннадий Викторович, Столяров Олег Николаевич, Лифар Анатолий Васильевич
МПК / Мітки
МПК: H01H 71/12
Мітки: швидкодіючий, апарат, комутаційний
Код посилання
<a href="https://ua.patents.su/6-11713-shvidkodiyuchijj-komutacijjnijj-aparat.html" target="_blank" rel="follow" title="База патентів України">Швидкодіючий комутаційний апарат</a>
