Формула / Реферат

1. Магнитогидродинамический коммутаци­онный аппарат, содержащий ферромагнитный корпус с крышкой, внутри которого размещена об­мотка электромагнита, надетая на сердечник, блок камер, включающий приемную, расходную и токоподводящие камеры с диэлектрическими стен­ками,   которые   частично   заполнены электропроводящей жидкостью и гидравлически соединены между собой через канал магнитогидродинамичсского насоса посредством отверстий, выполненных в нижней стенке блока камер, а также электроды насоса и выходные электроды, укреп­ленные в крышке этого блока, причем электроды насоса размещены в токоподводящих камерах, а выходные - в приемной и расходной камерах, а канал магнитогидродинамического насоса образо­ван отверстием в прокладке, расположенной на дне корпуса, и ограничен с одной стороны этим дном, отличающийся тем, что, с целью уменьшения по­требляемой мощности, он снабжен полюсным на­конечником, размещенным между сердечником электромагнита и каналом магнитогидродинамичeского насоса, ограничивая при этом указанный канал со стороны, противоположной дну корпуса, в дне корпуса выполнены отверстия, а указанный блок камер установлен на дне корпуса с внешней стороны и отверстия, выполненные в нем, совме­щены с отверстиями, выполненными в дне корпуса. 2. Аппарат по п. 1, отличающийся тем, что, с целью обеспечения возможности регулирования параметров срабатывания, сердечник укреплен в крышке корпуса с возможностью перемещения от­носительно полюсного наконечника вдоль про­дольной оси.

Текст

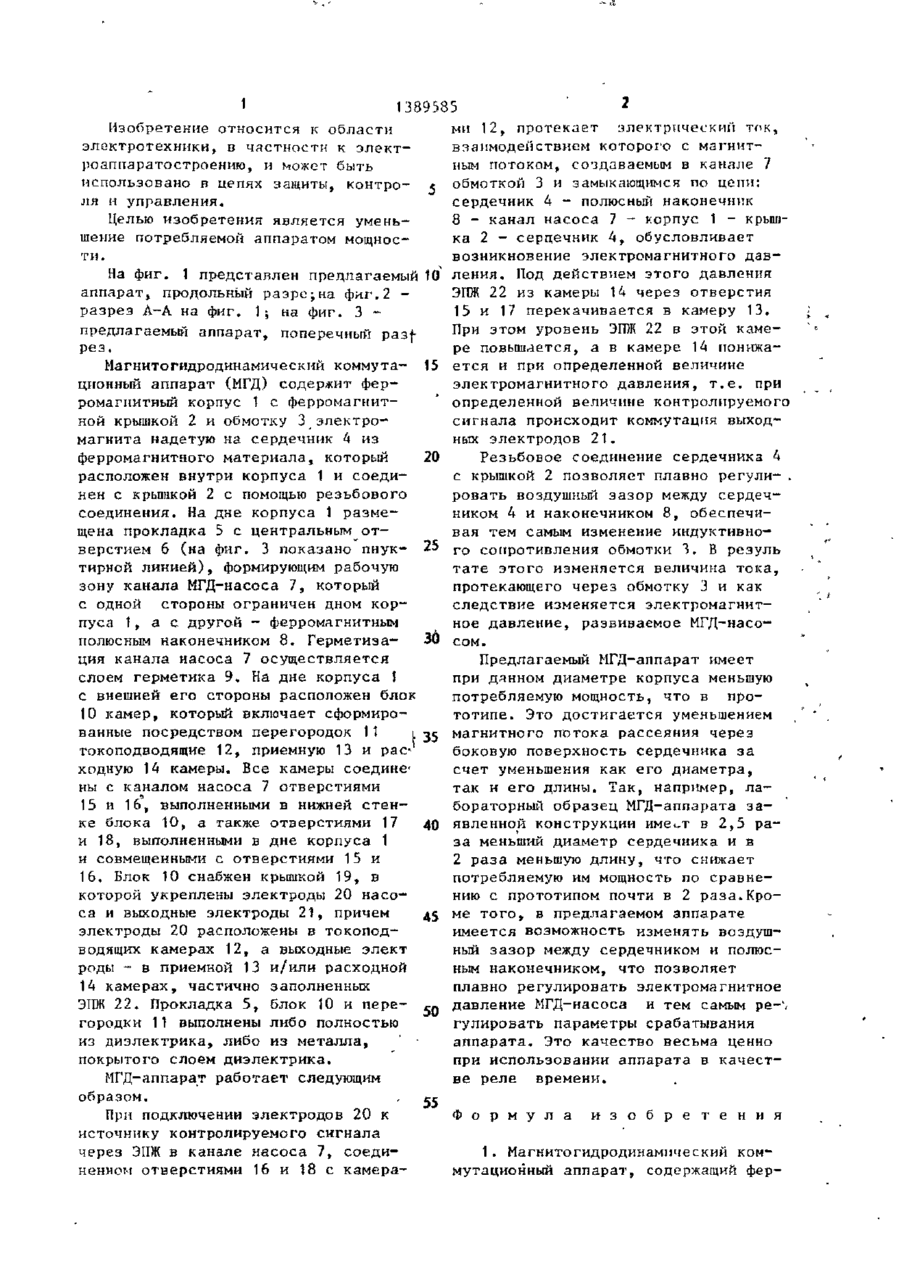

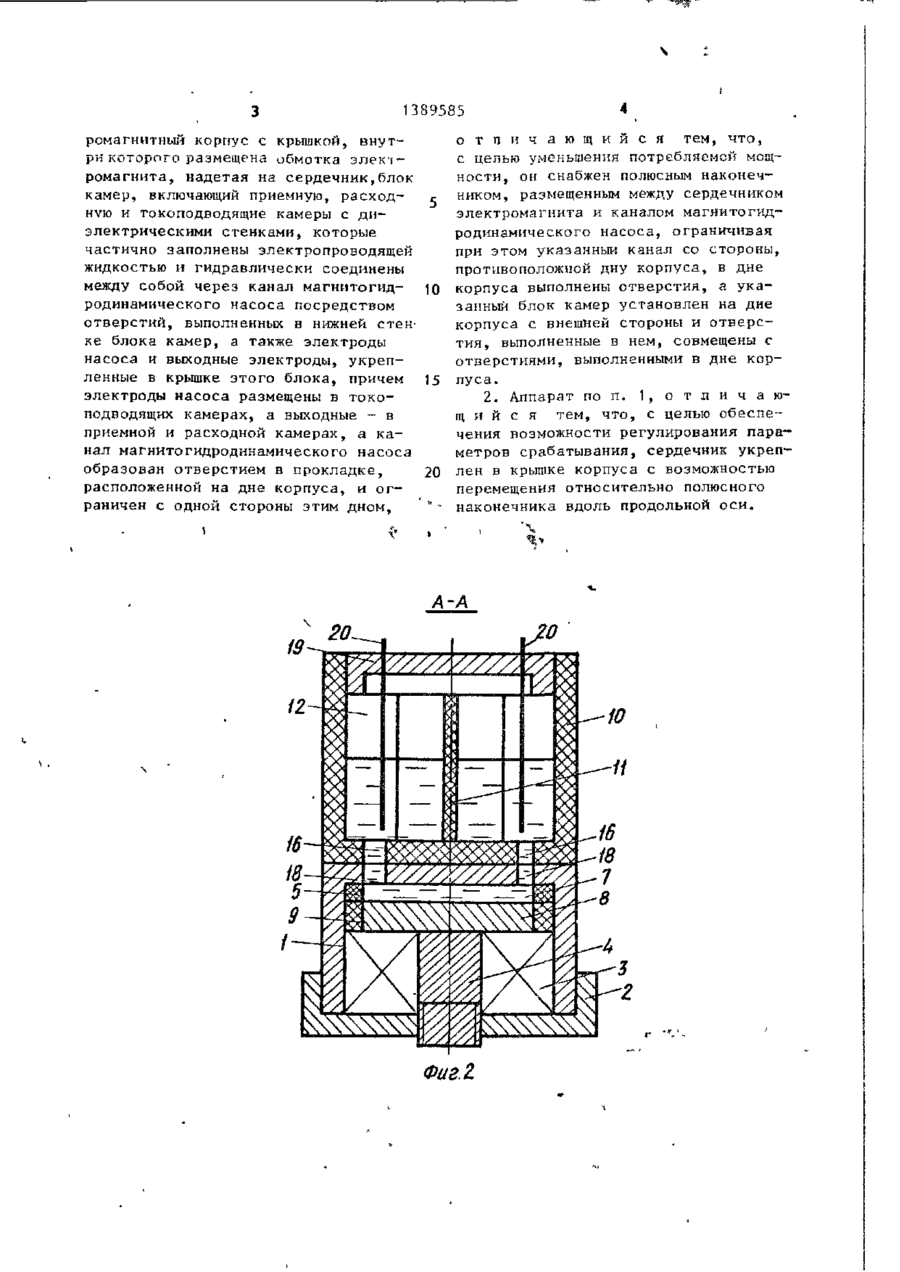

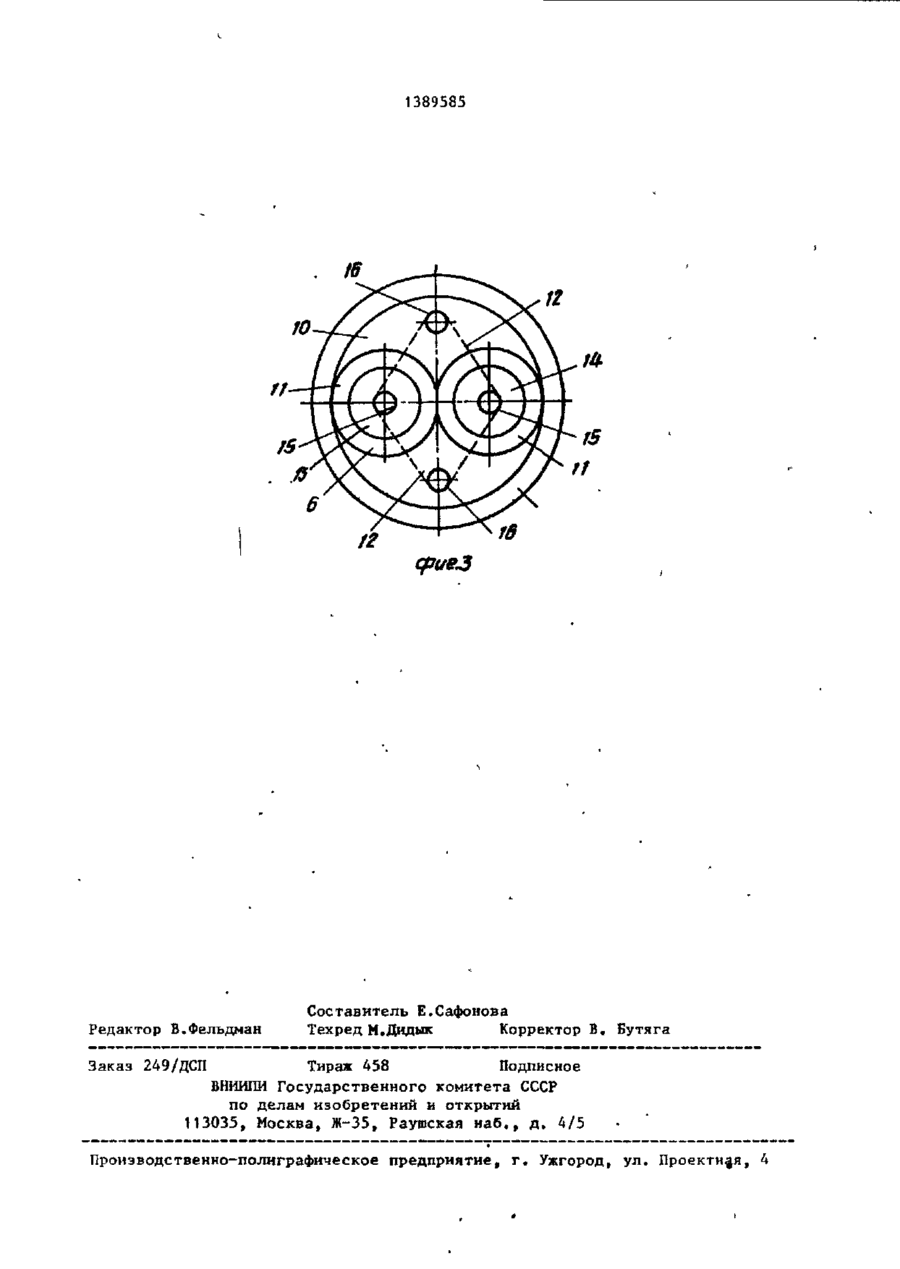

Изобретение относится к области электротехники, в частности к электроаппаратостроению, и может быть использовано при автоматизации промышленных установок в цепях защиты, контроля и управления. Цель изобретения - уменьшение потребляемой аппаратом мощности. Он выполнен следующим образом. Внутри ферромагнитного корпуса 1 с ферромагнитной крышкой 2 расположена обмотка 3 электромагнита, надетая на ферромагнитный сердечник 4, который соединен с помощью резьбового соединения с крышкой 2. На дне корпуса 1 размещена прокладка 5 с центральным отверстием, формующим зону канала насоса 7, который ограничен с одной стороны дном корпус са 1, а с другой - ферромагнитным полюсным наконечником 8, С внешней стороны дна корпуса 1 расположен блок камер, включающий токоподврдящие, приемную 13 и расходную 14 камеры , сформиров анные посредством перегородок 11. Все камеры частично заполнены электропроводящей жидкостью и соединены с каналом 7 с помощью отверстий. При этом токоподводящие камеры снабжены электродами насоса, а приемная 13 и расходная 14 - выходными электродами 21, которые укреплены в крышке 19, надетой на блок 10. \ з.п. ф-лы, 3 ил. эо СП 30 4(4/ 14-88 1 1389585 ми 12, протекает электрический ток, Изобретение относится к области взаимодействием которого с магнитэлектротехники, в частности к электным потоком, создаваемым в канале 7 роаппаратостроению, и может быть обмоткой 3 и замыкающимся по цепи: использовано в цепях защиты, контросердечник 4 - полюсный наконечник ля и управления. 8 - канал насоса 7 - корпус 1 - крышЦелью изобретения является уменька 2 - сердечник 4, обусловливает шение потребляемой аппаратом мощносвозникновение электромагнитного давти. На фиг. 1 представлен предлагаемый 10 ления. Под действием этого давления аппарат, продольный разре;на фиг.2 ЭГТЖ 22 из камеры 14 через отверстия 15 и 17 перекачивается в камеру 13. разрез А-А на фиг. 1; на фиг. 3 При этом уровень ЭГПК 22 в этой камепредлагаемый аппарат, поперечный pa3f ре повышается, а в камере 14 понижарез. Магнитогидродинамическнй коммута- 15 ется и при определенной величине электромагнитного давления, т.е. при ционный аппарат (МГД) содержит феропределенной величине контролируемого ромагнитный корпус 1 с ферромагнитсигнала происходит коммутация выходной крышкой 2 и обмотку 3_электроных электродов 21. магнита надетую на сердечник 4 из ферромагнитного материала, который Резьбовое соединение сердечника 4 20 расположен внутри корпуса 1 и соедис крышкой 2 позволяет плавно регули- . нен с крышкой 2 с помощью резьбового ровать воздушный зазор между сердечсоединения. На дне корпуса 1 размеником 4 и наконечником 8, обеспечищена прокладка 5 с центральным отвая тем самым изменение индуктивноверстием 6 (на фиг. 3 показано пнук- 25 го сопротивления обмотки 3, В резуль тирной линией), формирующим рабочую тате этого изменяется величина тока, зону канала МГД-насоса 7, который протекающего через обмотку 3 и как с одной стороны ограничен дном корследствие изменяется электромагнитпуса 1, а с другой - ферромагнитным ное давление, развиваемое МГД-насополюсным наконечником 8. Герметиза30 сом. ция канала насоса 7 осуществляется Предлагаемый МГД-аппарат имеет слоем герметика 9. На дне корпуса 1 при дянном диаметре корпуса меньшую с внешней его стороны расположен блок потребляемую мощность, что в про10 камер, который включает сформирототипе. Это достигается уменьшением ванные посредством перегородок 11 і магнитного потока рассеяния через токоподводящие 12, приемную 13 и рас- 35 боковую поверхность сердечника за ходную 14 камеры. Все камеры соединен счет уменьшения как его диаметра, ны с каналом насоса 7 отверстиями так и его длины. Так, например, ла15 и 16, выполненными в нижней стенбораторный образец МГД-аппарата заке блока 10, а также отверстиями 17 40 явленной конструкции име^т в 2,5 раи 18, выполненными в дне корпуса 1 за меньший диаметр сердечника и в и совмещенными с отверстиями 15 и 2 раза меньшую длину, что снижает 16. Блок 10 снабжен крышкой 19, в потребляемую им мощность по сравнекоторой укреплены электроды 20 насонию с прототипом почти в 2 раза.Кроса и выходные электроды 21, причем ме того, в предлагаемом аппарате 45 электроды 20 расположены в токоподимеется возможность изменять воздушводящих камерах 12, а выходные элект ный зазор между сердечником и полюсроды - в приемной 13 и/или расходной ным наконечником, что позволяет 14 камерах, частично заполненных плавно регулировать электромагнитное Э11Ж 22. Прокладка 5, блок 10 и передавление МГД-насоса и тем самым ре-', городки 11 выполнены либо полностью 50 гулировать параметры срабатывания из диэлектрика, либо из металла, '• аппарата. Это качество весьма ценно покрытого слоем диэлектрика. при использовании аппарата в качестМГД-аппарат работает следующим образом. При подключении электродов 20 к источнику контролируемого сигнала через ЭПЖ в канале насоса 7, соединенном отверстиями 16 и 18 с камера ве реле 55 времени. Ф о р м у л а и з о б р е т е н и я 1. Магнитогидродинамическии коммутационный аппарат, содержащий фер 389585 отп и ч а ю щ и й с я тем, что, ромагнитный корпус с крышкой, внутс целью уменьшения потребляемой мощри которого размещена обмотка элекчромагнита, надетая на сердечник,блок ности, он снабжен полюсным наконечкамер, включающий приемную, расходником, размещенным между сердечником HVK) и токоподводящие камеры с диэлектромагнита и каналом магнитогидэлектрическими стенками, которые родинамического насоса, ограничивая частично заполнены электропроводящей при этом указанный канал со стороны, жидкостью и гидравлически соединены противоположной дну корпуса, в дне между собой через канал магнитогидкорпуса выполнены отверстия, а укародинамического насоса посредством занный блок камер установлен на дне отверстий, выполненных в нижней стенкорпуса с внешней стороны и отверске блока камер, а также электроды тия, выполненные в нем, совмещены с насоса и выходные электроды, укрепотверстиями, выполненными в дне корленные в крышке этого блока, причем 15 пуса. электроды насоса размещены в токо2. Аппарат по п, 1, о т л и ч а юподводящих камерах, а выходные - в щ и й с я тем, что, с целью обеспеприемной и расходной камерах, а качения возможности регулирования паранал магнитогидродинамического насоса метров срабатывания, сердечник укрепобразован отверстием в прокладке, 20 лен в крышке корпуса с возможностью расположенной на дне корпуса, и огперемещения относительно полюсного раничен с одной стороны этим дном, наконечника вдоль продольной оси. А-А Фиг! 1389585 It to Редактор В.Фельдман Составитель Е.Сафонова Техред М.Дидык Корректор В. Бутяга Заказ 249/ДСП Тираж 458 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,

Дивитися

Додаткова інформація

Назва патенту англійською

Magnetohydrodynamic switching unit

Автори англійською

Barinberg Oleksandr Davydovych, Burykin Petro Oleksandrovych, Mykhailovych Borys Maiorovych, Rusov Serhii Leonidovych, Starik Yurii Maksymovych

Назва патенту російською

Магнитогидродинамический коммутационный аппарат

Автори російською

Баринберг Александр Давидович, Бурыкин Петр Александрович, Михайлович Борис Майорович, Русов Сергей Леонидович, Старик Юрий Максимович

МПК / Мітки

МПК: H01H 29/00, H01H 53/00

Мітки: комутаційний, магнітогідродинамічний, апарат
