Вальцевий тепломасообмінний апарат

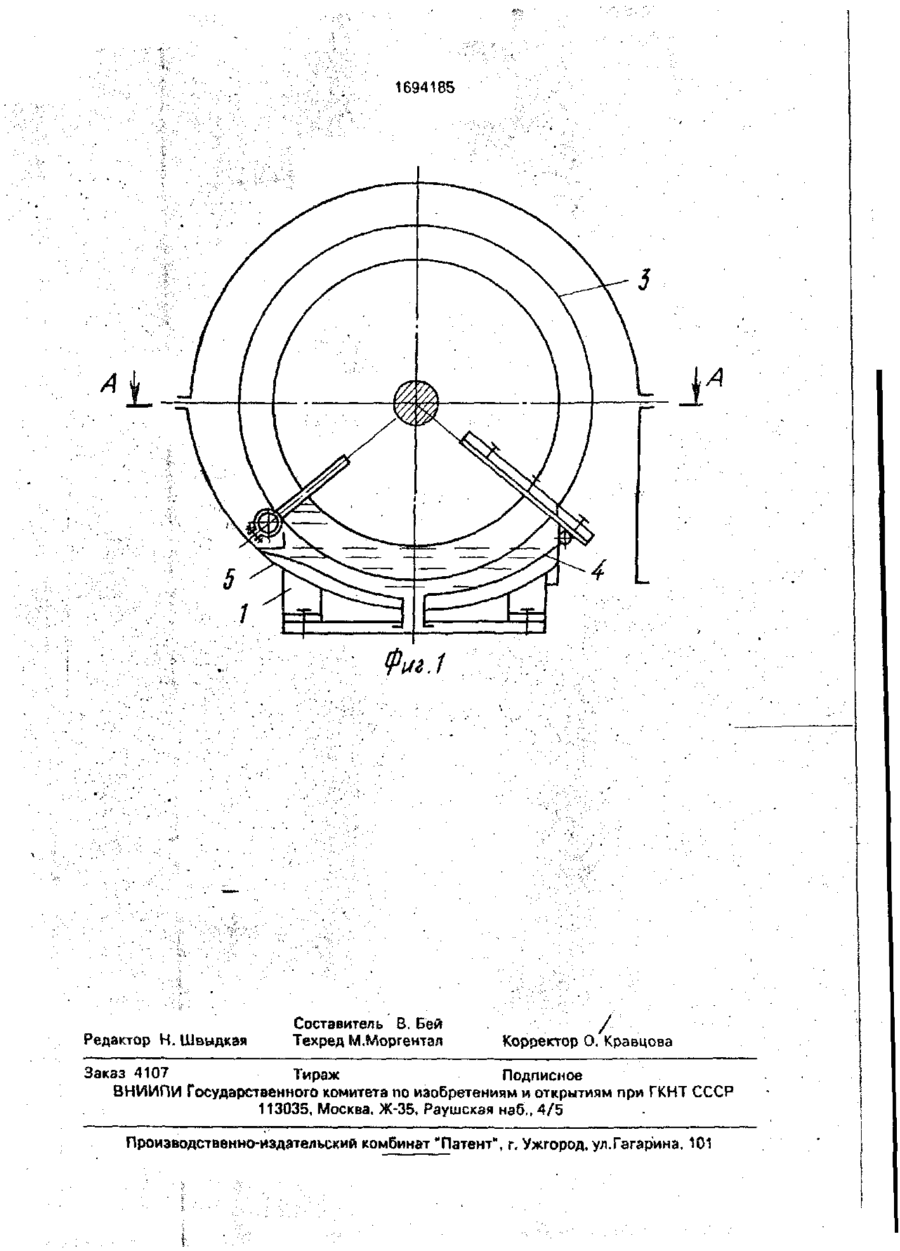

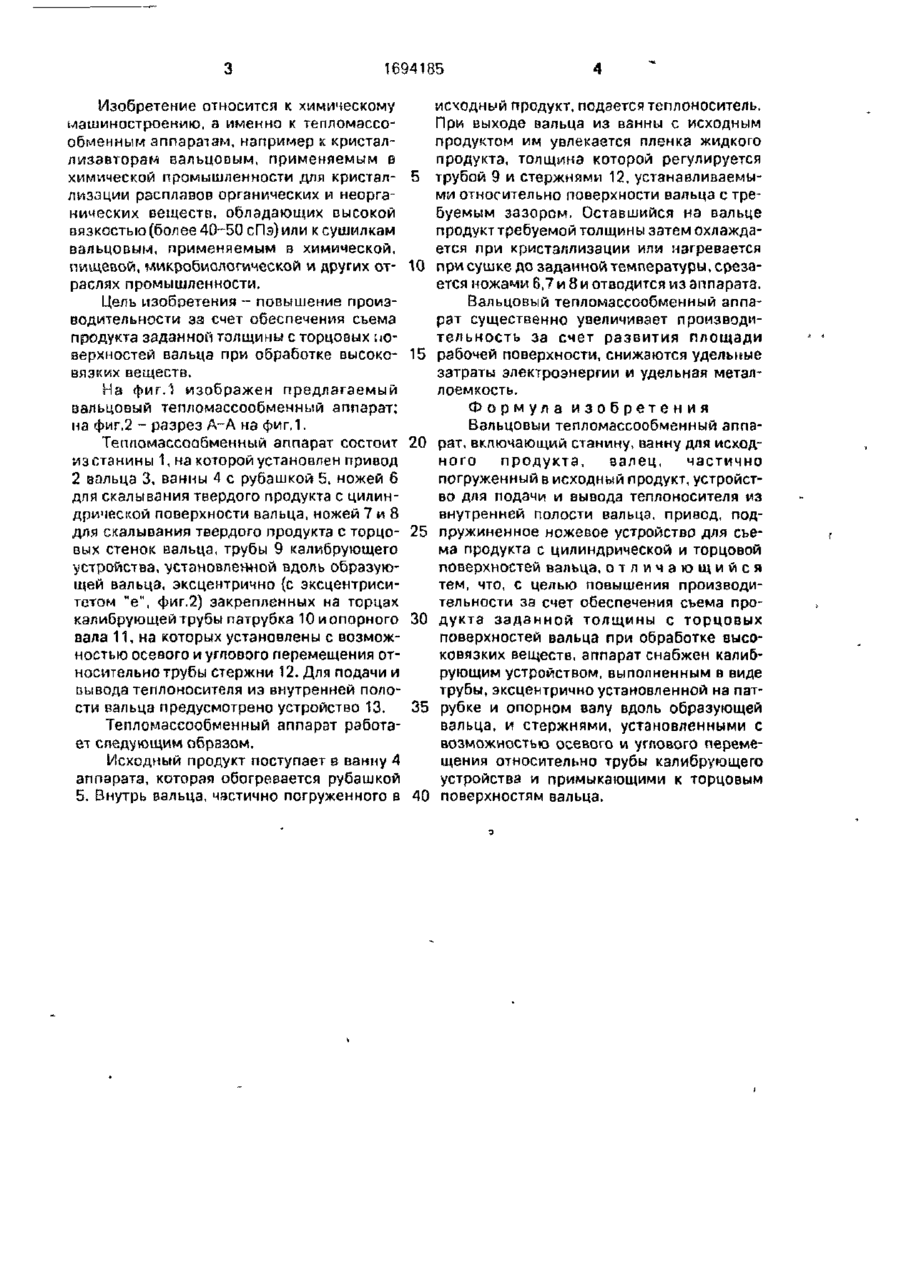

Изобретение относится к химическому машиностроению, к тепломассообменным аппаратам и позволяет повысить производительность за счет обеспечения съема продукта заданной толщины с торцовых п поверхностей вальца при обработке высоковязких веществ. Телломассообменный аппарат состоит из станины, на которой установлен привод 2 вальца, ванны с рубашкой, ножей 6 для скалывания твердого продукта с цилиндрической поверхности вальца, ножей 7 и 8 для скалывания твердого продукта с торцовых стенок вальца, трубы 9 калибрующего устройства, установленного вдоль образующей вальца, эксцентрично закрепленными на торцах калибрующей трубы патрубка 10 и опорного вала 11, на которых установлены с возможностью осевого и углового перемещения относительно трубы стержни 12. 2 ил. А~А с 11 Фиг I 1694185 Изобретение относится к химическому машиностроению, а именно к тепломэссообменным аппаратам, например к кристаллиззвторам вальцовым, применяемым в химической промышленности для кристал- 5 лиззции расплавов органических и неорганических веществ, обладающих высокой вязкостью (бол ее 40-50 сПз) или к сушилкам вальцовым, применяемым в химической, пищевой, микробиологической и других от- 10 раслях промышленности, Цель изобретения - повышение производительности за счет обеспечения съема продукта заданной толщины с торцовых поверхностей вальца при обработке высоко- 15 вязких веществ. На фиг.1 изображен предлагаемый вальцовый тепломассообменный аппарат; на фиг.2 - разрез А-А на фиг, 1. Тепломассообменный аппарат состоит 20 из станины 1, на которой установлен привод 2 вальца 3, ванны А с рубашкой 5, ножей 6 для скалывания твердого продукта с цилиндрической поверхности вальца, ножей 7 и 8 для скалывания твердого продукта с торцо- 25 вых стенок вальца, трубы 9 калибрующего устройства, установленной вдоль образующей вальца, эксцентрично {с эксцентриситетом "е", фиг.2) закрепленных на торцах калибрующей трубы патрубка 10 и опорного 30 вала 11, на которых установлены с возможностью осевого и углового перемещения относительно трубы стержни 12. Для подачи и вывода теплоносителя из внутренней полости вальца предусмотрено устройство 13. 35 Тепломассообменный аппарат работает следующим образом. Исходный продукт поступает в ванну А аппарата, которая обогревается рубашкой 5. Внутрь вальца, частично погруженного в 40 исходный продукт, подается теплоноситель. При выходе вальца из ванны с исходным продуктом им увлекается пленка жидкого продукта, толщина которой регулируется трубой 9 и стержнями 12, устанавливаемыми относительно поверхности вальца с требуемым зазором. Оставшийся на вальце продукт требуемой толщины затем охлаждается при кристзплизации или нагревается при сушке до заданной температуры, срезается ножами 6,7и8иотвсдится из аппарата. Вальцовый тепломассообменный аппарат существенно увеличивает производительность за счет развития площади рабочей поверхности, снижаются удельные ззтраты электроэнергии и удельная металлоемкость. Формула изобретения Вальцовый тепломассообменный аппарат, включающий станину, ванну для исходного продукта, валец, частично погруженный в исходный продукт, устройство для подачи и вывода теплоносителя из внутренней полости вальца, привод, подпружиненное ножевое устройство для съема продукта с цилиндрической и торцовой поверхностей вальца, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности за счет обеспечения съема продукта заданной толщины с торцовых поверхностей вальца при обработке высоковязких веществ, аппарат снабжен калибрующим устройством, выполненным в виде трубы, эксцентрично установленной на патрубке и опорном валу вдоль образующей вальца, и стержнями, установленными с возможностью осевого и углового перемещения относительно трубы калибрующего устройства и примыкающими к торцовым поверхностям вальца. 1694185 A Фчг.1 Редактор Н. Швыдкая Составитель В. Бей Техред М.Моргентал / Корректор О. Кравцова Заказ 4107 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
