Програмно-апаратний комплекс захищеної системи проведення інтерактивного опитування та демонстрації рекламних матеріалів

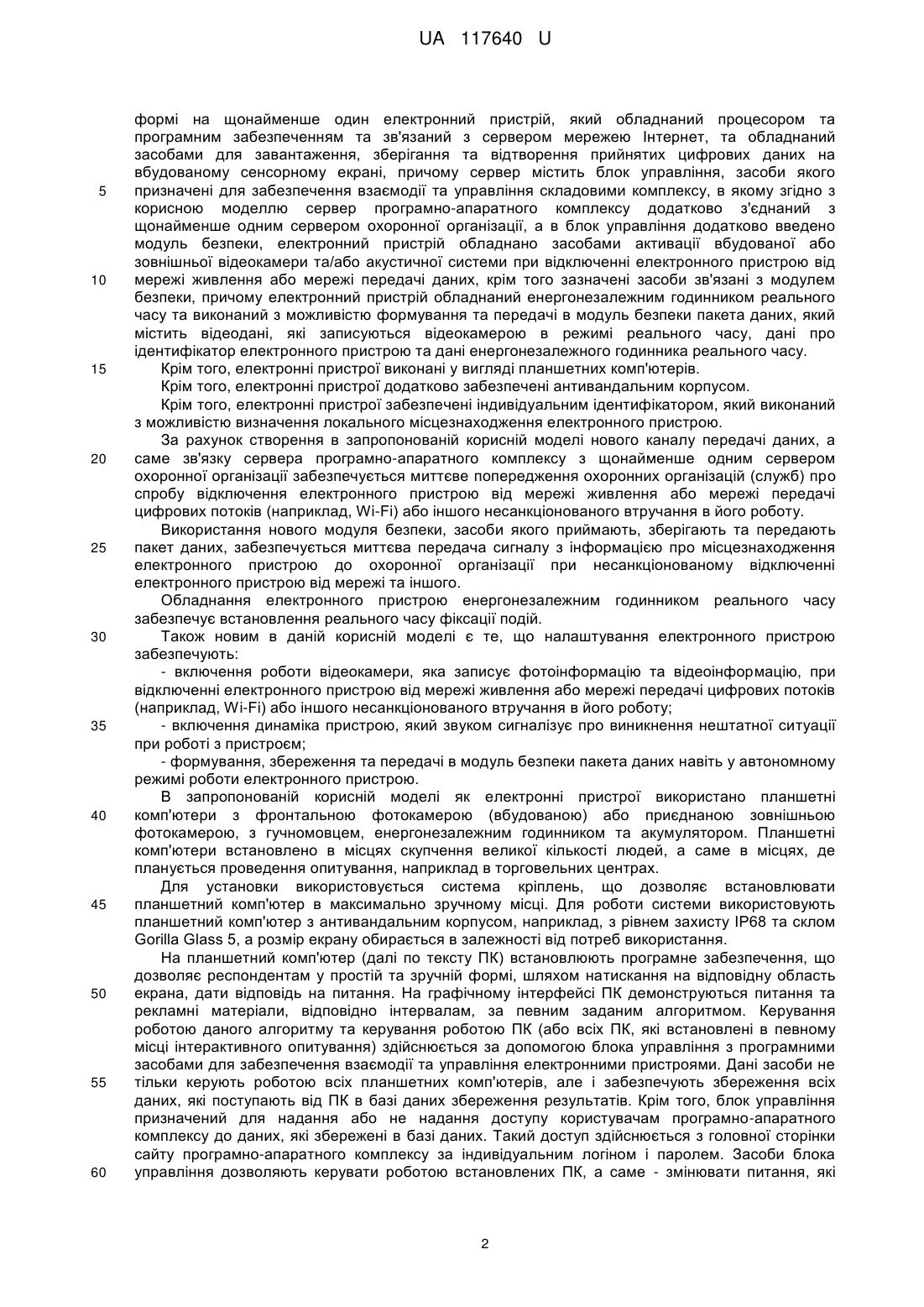

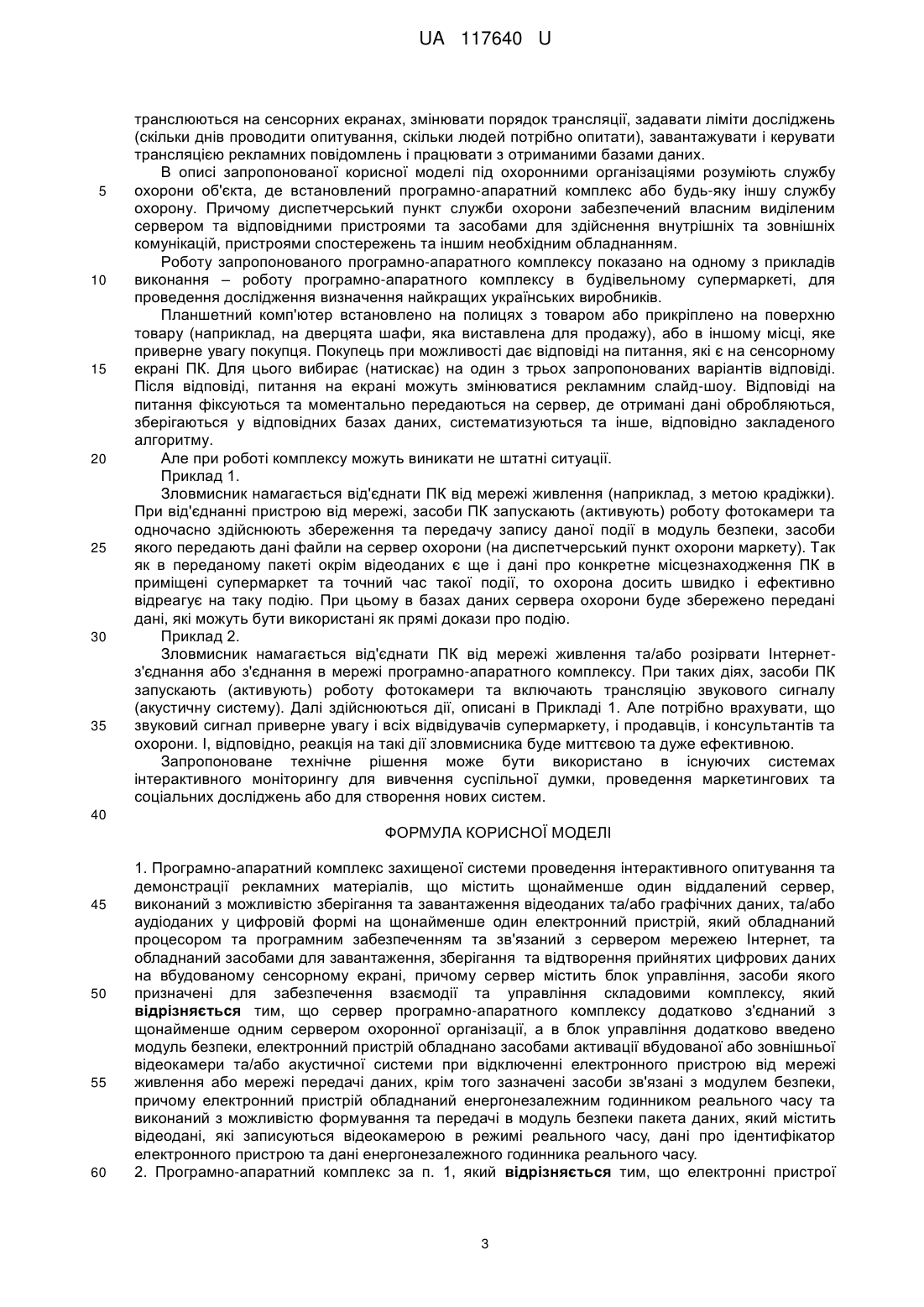

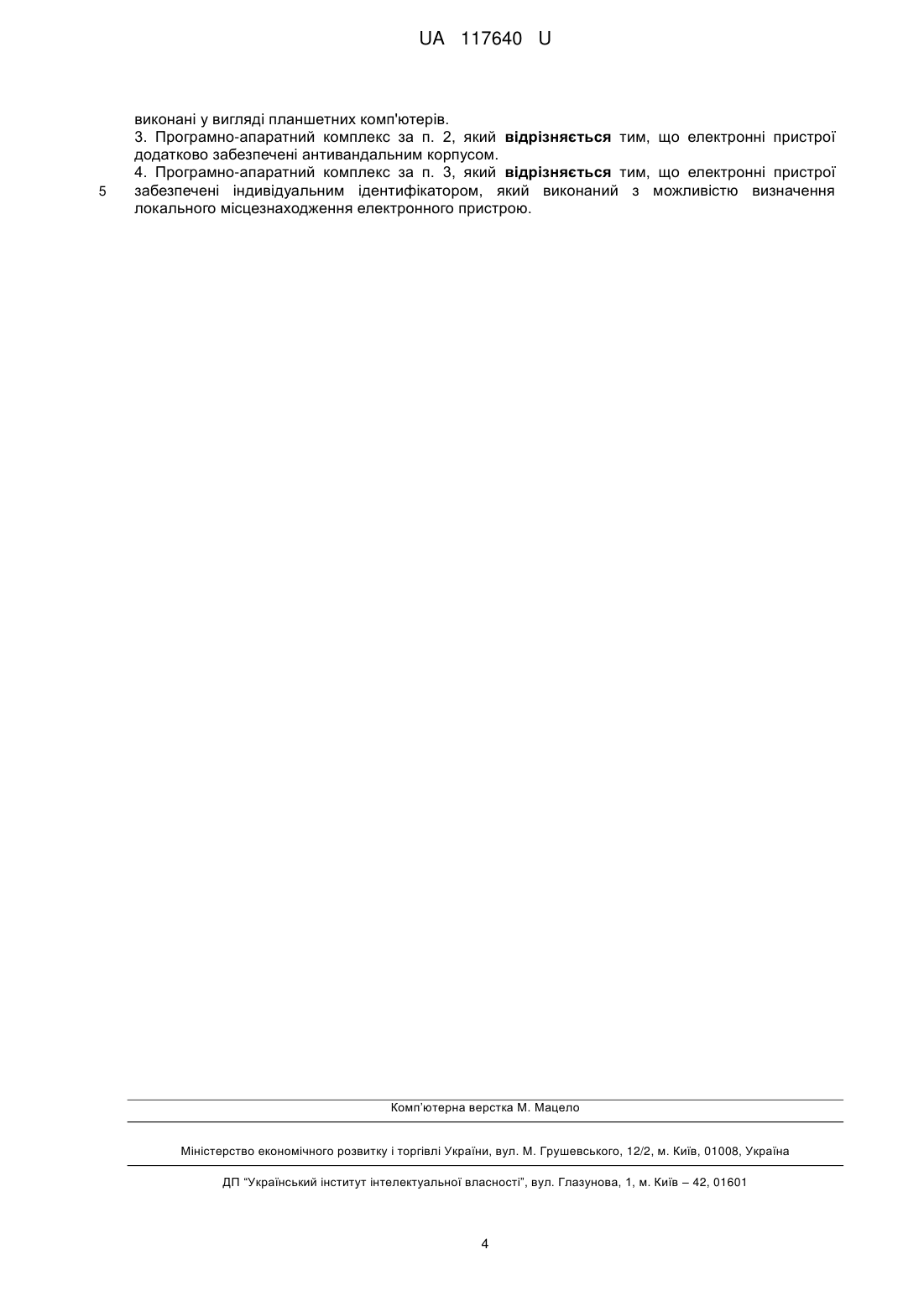

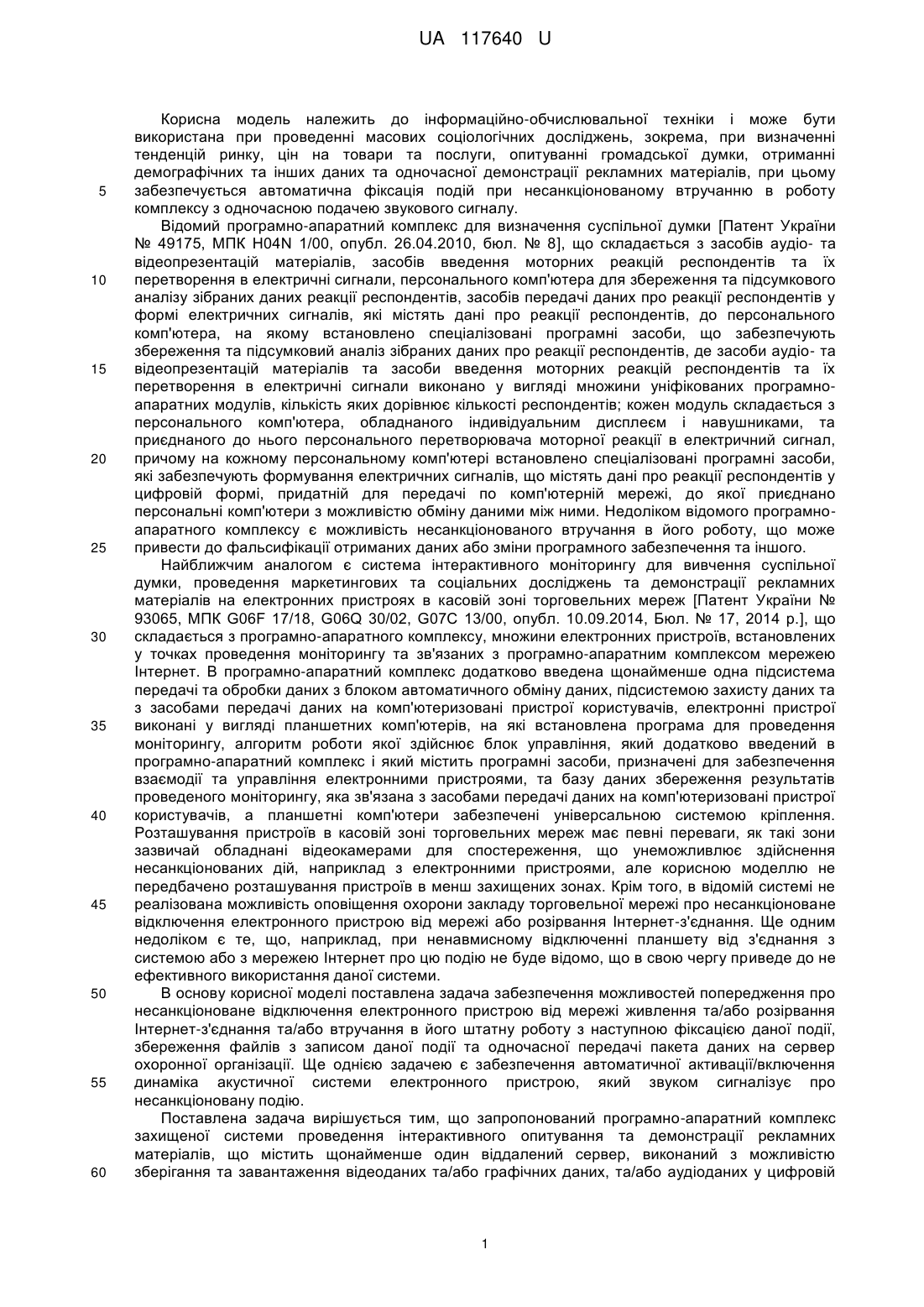

Реферат: Програмно-апаратний комплекс захищеної системи проведення інтерактивного опитування та демонстрації рекламних матеріалів містить щонайменше один віддалений сервер, виконаний з можливістю зберігання та завантаження відеоданих та/або графічних даних, та/або аудіоданих у цифровій формі на щонайменше один електронний пристрій, який обладнаний процесором та програмним забезпеченням та зв'язаний з сервером мережею Інтернет, та обладнаний засобами для завантаження, зберігання та відтворення прийнятих цифрових даних на вбудованому сенсорному екрані, причому сервер містить блок управління, засоби якого призначені для забезпечення взаємодії та управління складовими комплексу. Сервер програмно-апаратного комплексу додатково з'єднаний з щонайменше одним сервером охоронної організації, а в блок управління додатково введено модуль безпеки. Електронний пристрій обладнано засобами активації вбудованої або зовнішньої відеокамери та/або акустичної системи при відключенні електронного пристрою від мережі живлення або мережі передачі даних, крім того зазначені засоби зв'язані з модулем безпеки, причому електронний пристрій обладнаний енергонезалежним годинником реального часу та виконаний з можливістю формування та передачі в модуль безпеки пакета даних, який містить відеодані, які записуються відеокамерою в режимі реального часу, дані про ідентифікатор електронного пристрою та дані енергонезалежного годинника реального часу. UA 117640 U (12) UA 117640 U UA 117640 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційно-обчислювальної техніки і може бути використана при проведенні масових соціологічних досліджень, зокрема, при визначенні тенденцій ринку, цін на товари та послуги, опитуванні громадської думки, отриманні демографічних та інших даних та одночасної демонстрації рекламних матеріалів, при цьому забезпечується автоматична фіксація подій при несанкціонованому втручанню в роботу комплексу з одночасною подачею звукового сигналу. Відомий програмно-апаратний комплекс для визначення суспільної думки [Патент України № 49175, МПК H04N 1/00, опубл. 26.04.2010, бюл. № 8], що складається з засобів аудіо- та відеопрезентацій матеріалів, засобів введення моторних реакцій респондентів та їх перетворення в електричні сигнали, персонального комп'ютера для збереження та підсумкового аналізу зібраних даних реакції респондентів, засобів передачі даних про реакції респондентів у формі електричних сигналів, які містять дані про реакції респондентів, до персонального комп'ютера, на якому встановлено спеціалізовані програмні засоби, що забезпечують збереження та підсумковий аналіз зібраних даних про реакції респондентів, де засоби аудіо- та відеопрезентацій матеріалів та засоби введення моторних реакцій респондентів та їх перетворення в електричні сигнали виконано у вигляді множини уніфікованих програмноапаратних модулів, кількість яких дорівнює кількості респондентів; кожен модуль складається з персонального комп'ютера, обладнаного індивідуальним дисплеєм і навушниками, та приєднаного до нього персонального перетворювача моторної реакції в електричний сигнал, причому на кожному персональному комп'ютері встановлено спеціалізовані програмні засоби, які забезпечують формування електричних сигналів, що містять дані про реакції респондентів у цифровій формі, придатній для передачі по комп'ютерній мережі, до якої приєднано персональні комп'ютери з можливістю обміну даними між ними. Недоліком відомого програмноапаратного комплексу є можливість несанкціонованого втручання в його роботу, що може привести до фальсифікації отриманих даних або зміни програмного забезпечення та іншого. Найближчим аналогом є система інтерактивного моніторингу для вивчення суспільної думки, проведення маркетингових та соціальних досліджень та демонстрації рекламних матеріалів на електронних пристроях в касовій зоні торговельних мереж [Патент України № 93065, МПК G06F 17/18, G06Q 30/02, G07C 13/00, опубл. 10.09.2014, Бюл. № 17, 2014 p.], що складається з програмно-апаратного комплексу, множини електронних пристроїв, встановлених у точках проведення моніторингу та зв'язаних з програмно-апаратним комплексом мережею Інтернет. B програмно-апаратний комплекс додатково введена щонайменше одна підсистема передачі та обробки даних з блоком автоматичного обміну даних, підсистемою захисту даних та з засобами передачі даних на комп'ютеризовані пристрої користувачів, електронні пристрої виконані у вигляді планшетних комп'ютерів, на які встановлена програма для проведення моніторингу, алгоритм роботи якої здійснює блок управління, який додатково введений в програмно-апаратний комплекс і який містить програмні засоби, призначені для забезпечення взаємодії та управління електронними пристроями, та базу даних збереження результатів проведеного моніторингу, яка зв'язана з засобами передачі даних на комп'ютеризовані пристрої користувачів, а планшетні комп'ютери забезпечені універсальною системою кріплення. Розташування пристроїв в касовій зоні торговельних мереж має певні переваги, як такі зони зазвичай обладнані відеокамерами для спостереження, що унеможливлює здійснення несанкціонованих дій, наприклад з електронними пристроями, але корисною моделлю не передбачено розташування пристроїв в менш захищених зонах. Крім того, в відомій системі не реалізована можливість оповіщення охорони закладу торговельної мережі про несанкціоноване відключення електронного пристрою від мережі або розірвання Інтернет-з'єднання. Ще одним недоліком є те, що, наприклад, при ненавмисному відключенні планшету від з'єднання з системою або з мережею Інтернет про цю подію не буде відомо, що в свою чергу приведе до не ефективного використання даної системи. В основу корисної моделі поставлена задача забезпечення можливостей попередження про несанкціоноване відключення електронного пристрою від мережі живлення та/або розірвання Інтернет-з'єднання та/або втручання в його штатну роботу з наступною фіксацією даної події, збереження файлів з записом даної події та одночасної передачі пакета даних на сервер охоронної організації. Ще однією задачею є забезпечення автоматичної активації/включення динаміка акустичної системи електронного пристрою, який звуком сигналізує про несанкціоновану подію. Поставлена задача вирішується тим, що запропонований програмно-апаратний комплекс захищеної системи проведення інтерактивного опитування та демонстрації рекламних матеріалів, що містить щонайменше один віддалений сервер, виконаний з можливістю зберігання та завантаження відеоданих та/або графічних даних, та/або аудіоданих у цифровій 1 UA 117640 U 5 10 15 20 25 30 35 40 45 50 55 60 формі на щонайменше один електронний пристрій, який обладнаний процесором та програмним забезпеченням та зв'язаний з сервером мережею Інтернет, та обладнаний засобами для завантаження, зберігання та відтворення прийнятих цифрових даних на вбудованому сенсорному екрані, причому сервер містить блок управління, засоби якого призначені для забезпечення взаємодії та управління складовими комплексу, в якому згідно з корисною моделлю сервер програмно-апаратного комплексу додатково з'єднаний з щонайменше одним сервером охоронної організації, а в блок управління додатково введено модуль безпеки, електронний пристрій обладнано засобами активації вбудованої або зовнішньої відеокамери та/або акустичної системи при відключенні електронного пристрою від мережі живлення або мережі передачі даних, крім того зазначені засоби зв'язані з модулем безпеки, причому електронний пристрій обладнаний енергонезалежним годинником реального часу та виконаний з можливістю формування та передачі в модуль безпеки пакета даних, який містить відеодані, які записуються відеокамерою в режимі реального часу, дані про ідентифікатор електронного пристрою та дані енергонезалежного годинника реального часу. Крім того, електронні пристрої виконані у вигляді планшетних комп'ютерів. Крім того, електронні пристрої додатково забезпечені антивандальним корпусом. Крім того, електронні пристрої забезпечені індивідуальним ідентифікатором, який виконаний з можливістю визначення локального місцезнаходження електронного пристрою. За рахунок створення в запропонованій корисній моделі нового каналу передачі даних, а саме зв'язку сервера програмно-апаратного комплексу з щонайменше одним сервером охоронної організації забезпечується миттєве попередження охоронних організацій (служб) про спробу відключення електронного пристрою від мережі живлення або мережі передачі цифрових потоків (наприклад, Wi-Fi) або іншого несанкціонованого втручання в його роботу. Використання нового модуля безпеки, засоби якого приймають, зберігають та передають пакет даних, забезпечується миттєва передача сигналу з інформацією про місцезнаходження електронного пристрою до охоронної організації при несанкціонованому відключенні електронного пристрою від мережі та іншого. Обладнання електронного пристрою енергонезалежним годинником реального часу забезпечує встановлення реального часу фіксації подій. Також новим в даній корисній моделі є те, що налаштування електронного пристрою забезпечують: - включення роботи відеокамери, яка записує фотоінформацію та відеоінформацію, при відключенні електронного пристрою від мережі живлення або мережі передачі цифрових потоків (наприклад, Wi-Fi) або іншого несанкціонованого втручання в його роботу; - включення динаміка пристрою, який звуком сигналізує про виникнення нештатної ситуації при роботі з пристроєм; - формування, збереження та передачі в модуль безпеки пакета даних навіть у автономному режимі роботи електронного пристрою. В запропонованій корисній моделі як електронні пристрої використано планшетні комп'ютери з фронтальною фотокамерою (вбудованою) або приєднаною зовнішньою фотокамерою, з гучномовцем, енергонезалежним годинником та акумулятором. Планшетні комп'ютери встановлено в місцях скупчення великої кількості людей, а саме в місцях, де планується проведення опитування, наприклад в торговельних центрах. Для установки використовується система кріплень, що дозволяє встановлювати планшетний комп'ютер в максимально зручному місці. Для роботи системи використовують планшетний комп'ютер з антивандальним корпусом, наприклад, з рівнем захисту IP68 та склом Gorilla Glass 5, а розмір екрану обирається в залежності від потреб використання. На планшетний комп'ютер (далі по тексту ПК) встановлюють програмне забезпечення, що дозволяє респондентам у простій та зручній формі, шляхом натискання на відповідну область екрана, дати відповідь на питання. На графічному інтерфейсі ПК демонструються питання та рекламні матеріали, відповідно інтервалам, за певним заданим алгоритмом. Керування роботою даного алгоритму та керування роботою ПК (або всіх ПК, які встановлені в певному місці інтерактивного опитування) здійснюється за допомогою блока управління з програмними засобами для забезпечення взаємодії та управління електронними пристроями. Дані засоби не тільки керують роботою всіх планшетних комп'ютерів, але і забезпечують збереження всіх даних, які поступають від ПК в базі даних збереження результатів. Крім того, блок управління призначений для надання або не надання доступу користувачам програмно-апаратного комплексу до даних, які збережені в базі даних. Такий доступ здійснюється з головної сторінки сайту програмно-апаратного комплексу за індивідуальним логіном і паролем. Засоби блока управління дозволяють керувати роботою встановлених ПК, а саме - змінювати питання, які 2 UA 117640 U 5 10 15 20 25 30 35 транслюються на сенсорних екранах, змінювати порядок трансляції, задавати ліміти досліджень (скільки днів проводити опитування, скільки людей потрібно опитати), завантажувати і керувати трансляцією рекламних повідомлень і працювати з отриманими базами даних. В описі запропонованої корисної моделі під охоронними організаціями розуміють службу охорони об'єкта, де встановлений програмно-апаратний комплекс або будь-яку іншу службу охорону. Причому диспетчерський пункт служби охорони забезпечений власним виділеним сервером та відповідними пристроями та засобами для здійснення внутрішніх та зовнішніх комунікацій, пристроями спостережень та іншим необхідним обладнанням. Роботу запропонованого програмно-апаратного комплексу показано на одному з прикладів виконання – роботу програмно-апаратного комплексу в будівельному супермаркеті, для проведення дослідження визначення найкращих українських виробників. Планшетний комп'ютер встановлено на полицях з товаром або прикріплено на поверхню товару (наприклад, на дверцята шафи, яка виставлена для продажу), або в іншому місці, яке приверне увагу покупця. Покупець при можливості дає відповіді на питання, які є на сенсорному екрані ПК. Для цього вибирає (натискає) на один з трьох запропонованих варіантів відповіді. Після відповіді, питання на екрані можуть змінюватися рекламним слайд-шоу. Відповіді на питання фіксуються та моментально передаються на сервер, де отримані дані обробляються, зберігаються у відповідних базах даних, систематизуються та інше, відповідно закладеного алгоритму. Але при роботі комплексу можуть виникати не штатні ситуації. Приклад 1. Зловмисник намагається від'єднати ПК від мережі живлення (наприклад, з метою крадіжки). При від'єднанні пристрою від мережі, засоби ПК запускають (активують) роботу фотокамери та одночасно здійснюють збереження та передачу запису даної події в модуль безпеки, засоби якого передають дані файли на сервер охорони (на диспетчерський пункт охорони маркету). Так як в переданому пакеті окрім відеоданих є ще і дані про конкретне місцезнаходження ПК в приміщені супермаркет та точний час такої події, то охорона досить швидко і ефективно відреагує на таку подію. При цьому в базах даних сервера охорони буде збережено передані дані, які можуть бути використані як прямі докази про подію. Приклад 2. Зловмисник намагається від'єднати ПК від мережі живлення та/або розірвати Інтернетз'єднання або з'єднання в мережі програмно-апаратного комплексу. При таких діях, засоби ПК запускають (активують) роботу фотокамери та включають трансляцію звукового сигналу (акустичну систему). Далі здійснюються дії, описані в Прикладі 1. Але потрібно врахувати, що звуковий сигнал приверне увагу і всіх відвідувачів супермаркету, і продавців, і консультантів та охорони. І, відповідно, реакція на такі дії зловмисника буде миттєвою та дуже ефективною. Запропоноване технічне рішення може бути використано в існуючих системах інтерактивного моніторингу для вивчення суспільної думки, проведення маркетингових та соціальних досліджень або для створення нових систем. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Програмно-апаратний комплекс захищеної системи проведення інтерактивного опитування та демонстрації рекламних матеріалів, що містить щонайменше один віддалений сервер, виконаний з можливістю зберігання та завантаження відеоданих та/або графічних даних, та/або аудіоданих у цифровій формі на щонайменше один електронний пристрій, який обладнаний процесором та програмним забезпеченням та зв'язаний з сервером мережею Інтернет, та обладнаний засобами для завантаження, зберігання та відтворення прийнятих цифрових даних на вбудованому сенсорному екрані, причому сервер містить блок управління, засоби якого призначені для забезпечення взаємодії та управління складовими комплексу, який відрізняється тим, що сервер програмно-апаратного комплексу додатково з'єднаний з щонайменше одним сервером охоронної організації, а в блок управління додатково введено модуль безпеки, електронний пристрій обладнано засобами активації вбудованої або зовнішньої відеокамери та/або акустичної системи при відключенні електронного пристрою від мережі живлення або мережі передачі даних, крім того зазначені засоби зв'язані з модулем безпеки, причому електронний пристрій обладнаний енергонезалежним годинником реального часу та виконаний з можливістю формування та передачі в модуль безпеки пакета даних, який містить відеодані, які записуються відеокамерою в режимі реального часу, дані про ідентифікатор електронного пристрою та дані енергонезалежного годинника реального часу. 2. Програмно-апаратний комплекс за п. 1, який відрізняється тим, що електронні пристрої 3 UA 117640 U 5 виконані у вигляді планшетних комп'ютерів. 3. Програмно-апаратний комплекс за п. 2, який відрізняється тим, що електронні пристрої додатково забезпечені антивандальним корпусом. 4. Програмно-апаратний комплекс за п. 3, який відрізняється тим, що електронні пристрої забезпечені індивідуальним ідентифікатором, який виконаний з можливістю визначення локального місцезнаходження електронного пристрою. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
