Пристрій для забору жирового аутотрансплантату

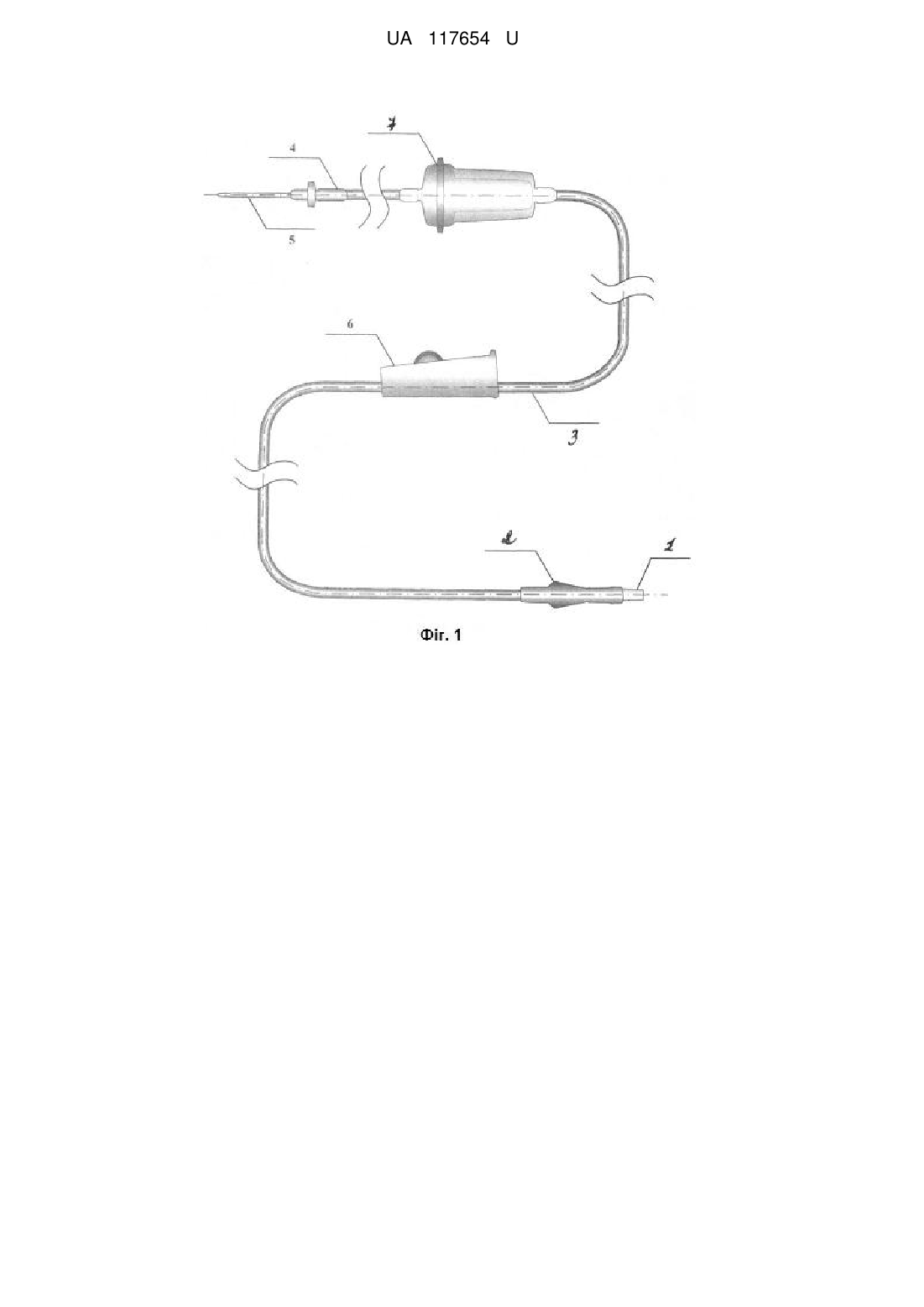

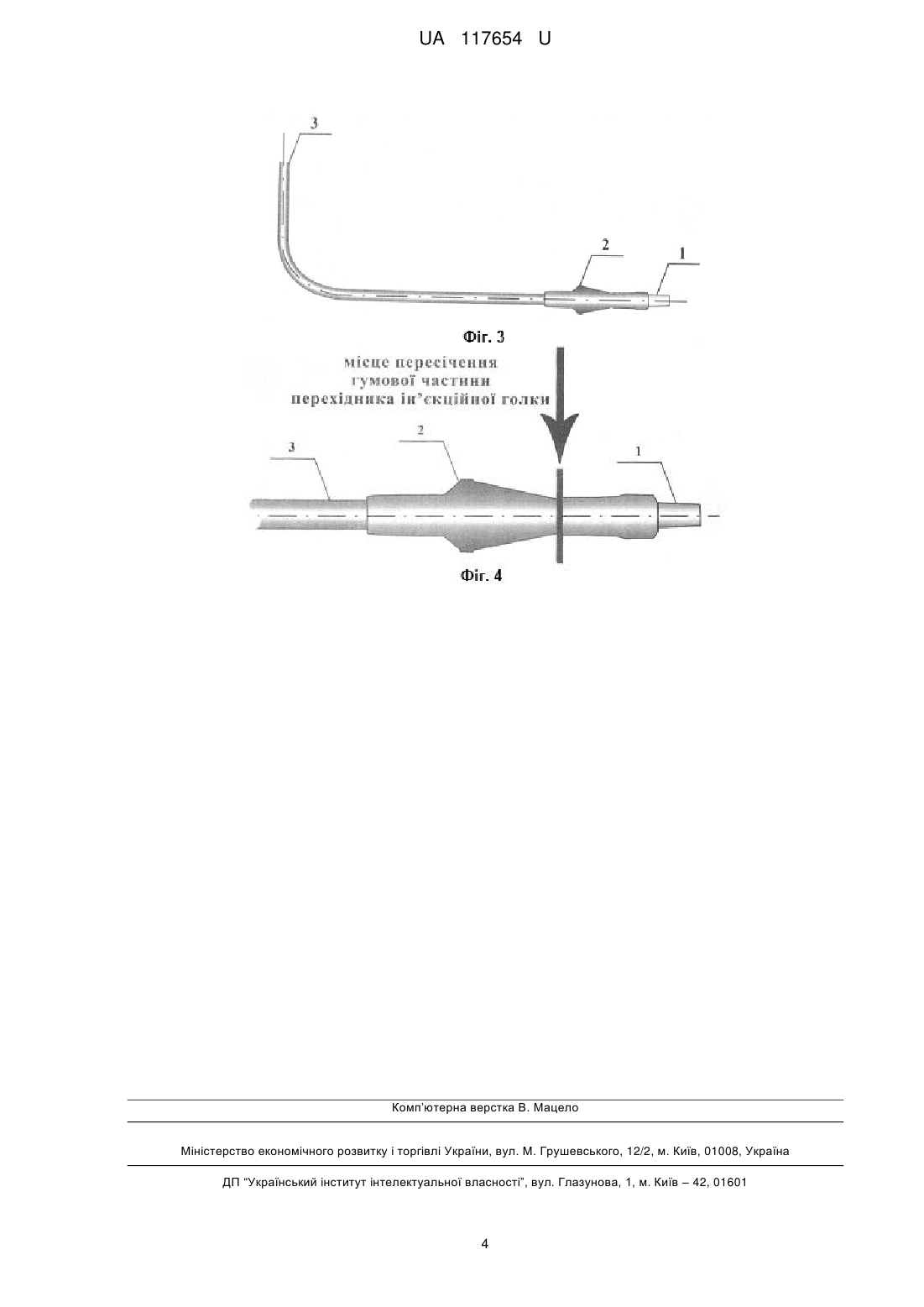

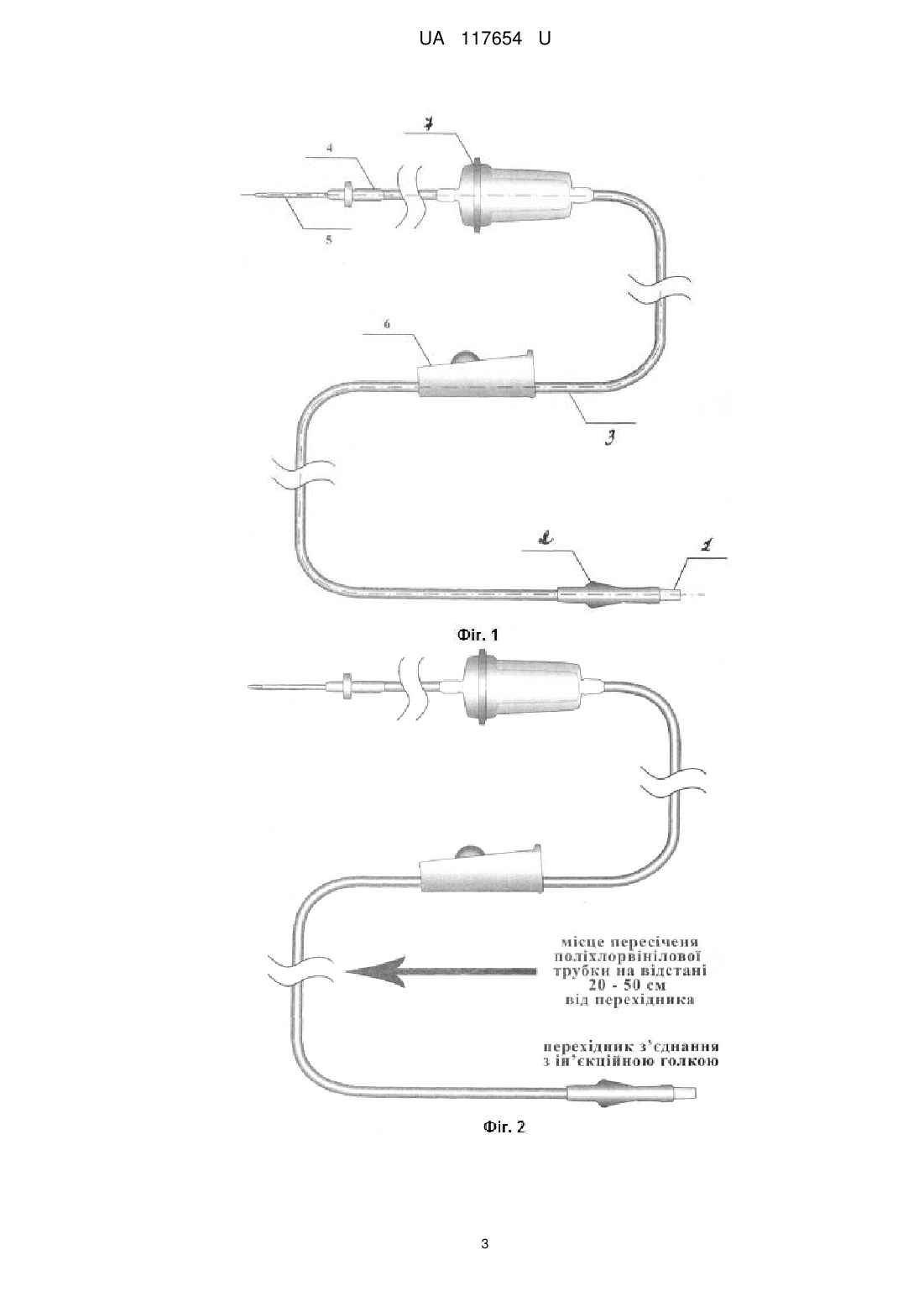

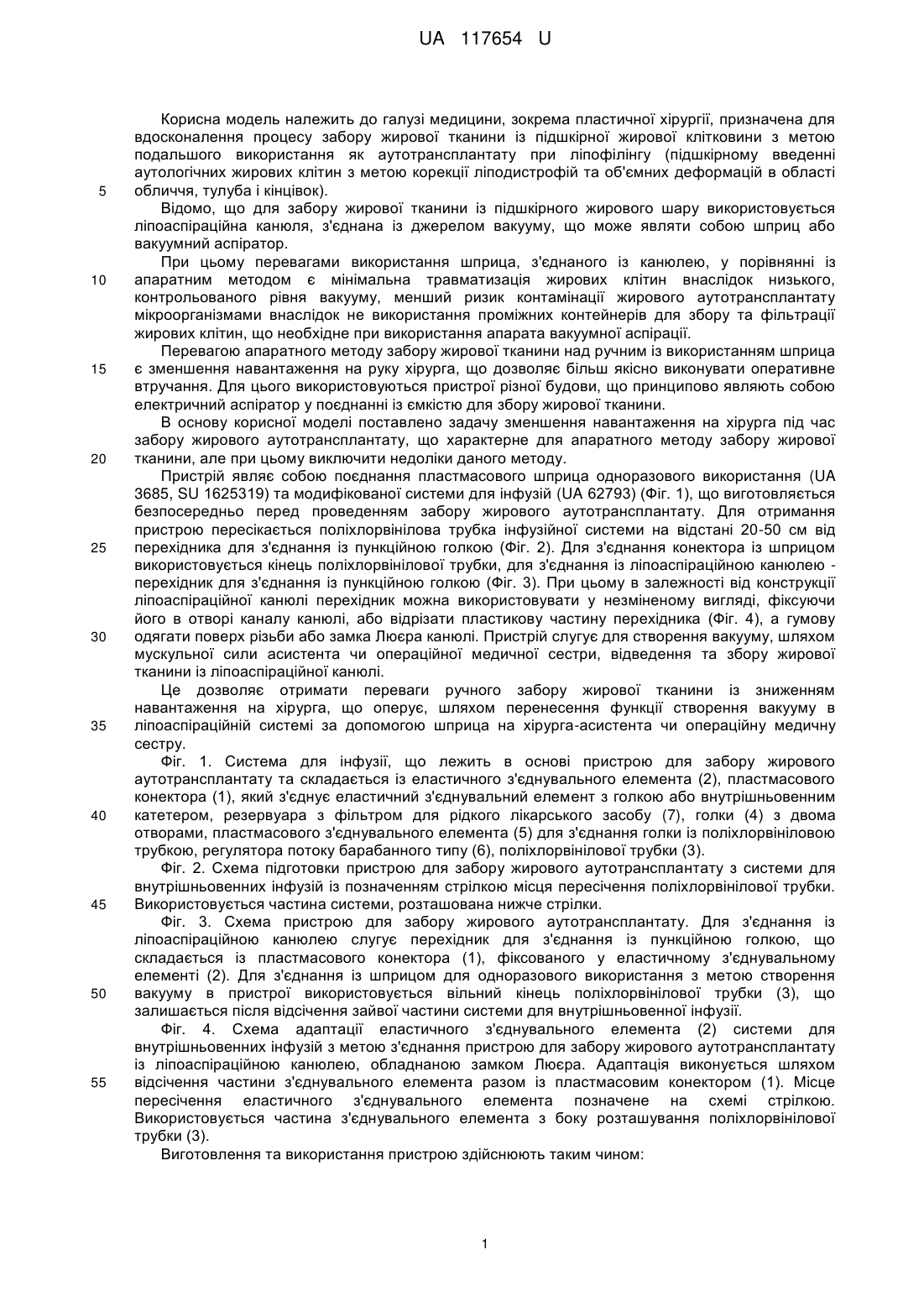

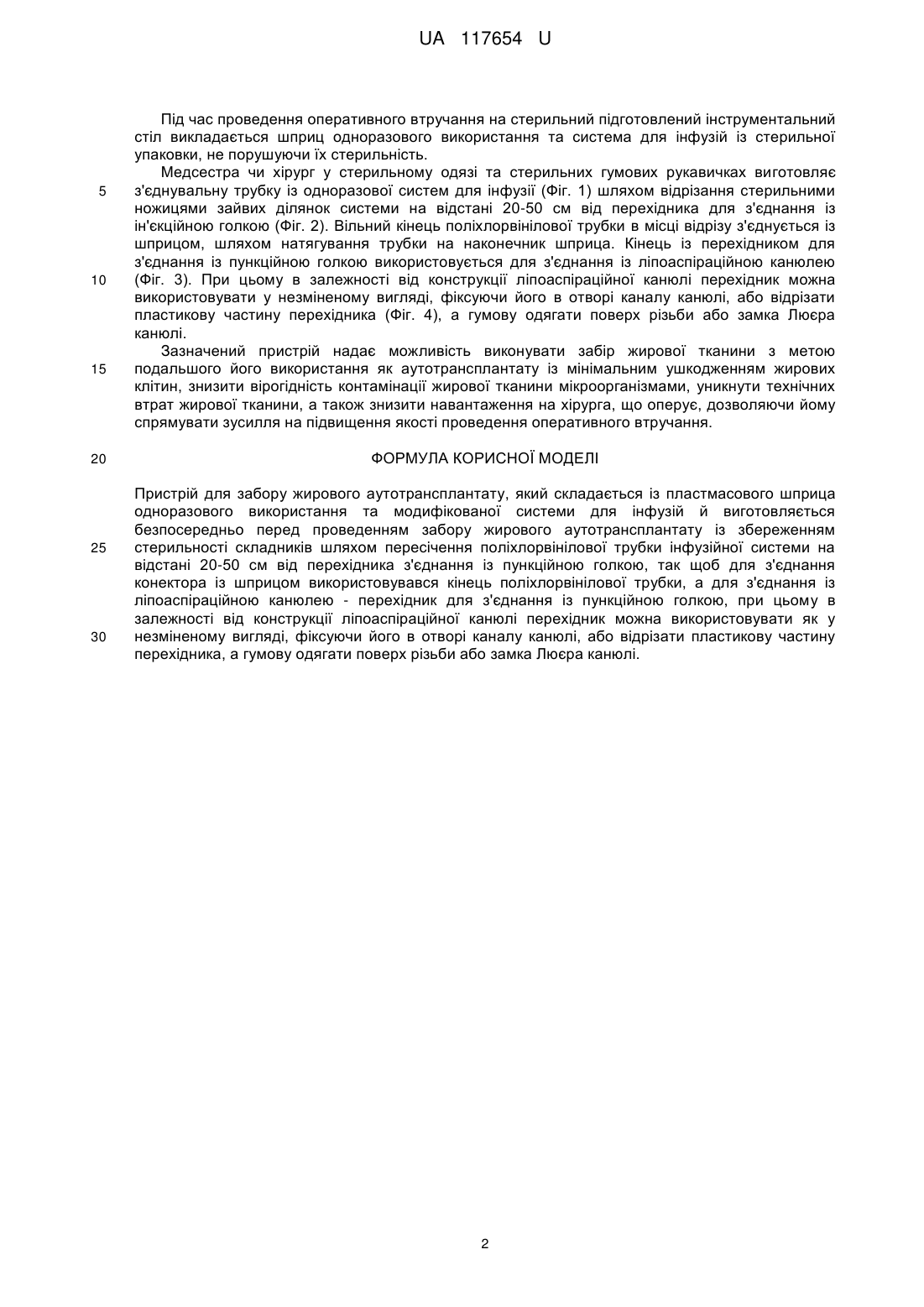

Реферат: Пристрій для забору жирового аутотрансплантату складається із платмасового шприца одноразового використання та модифікованої системи для інфузій й виготовляється безпосередньо перед проведенням забору жирового аутотрансплантату із збереженням стерильності складників шляхом пересічення поліхлорвінілової трубки інфузійної системи на відстані 20-50 см від перехідника з'єднання із пункційною голкою, так щоб для з'єднання конектора із шприцом використовувався кінець поліхлорвінілової трубки, а для з'єднання із ліпоаспіраційною канюлею - перехідник для з'єднання із пункційною голкою, при цьому в залежності від конструкції ліпоаспіраційної канюлі перехідник можна використовувати як у незміненому вигляді, фіксуючи його в отворі каналу канюлі, або відрізати пластикову частину перехідника, а гумову одягати поверх різьби або замка Люєра канюлі. UA 117654 U (54) ПРИСТРІЙ ДЛЯ ЗАБОРУ ЖИРОВОГО АУТОТРАНСПЛАНТАТУ UA 117654 U UA 117654 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема пластичної хірургії, призначена для вдосконалення процесу забору жирової тканини із підшкірної жирової клітковини з метою подальшого використання як аутотрансплантату при ліпофілінгу (підшкірному введенні аутологічних жирових клітин з метою корекції ліподистрофій та об'ємних деформацій в області обличчя, тулуба і кінцівок). Відомо, що для забору жирової тканини із підшкірного жирового шару використовується ліпоаспіраційна канюля, з'єднана із джерелом вакууму, що може являти собою шприц або вакуумний аспіратор. При цьому перевагами використання шприца, з'єднаного із канюлею, у порівнянні із апаратним методом є мінімальна травматизація жирових клітин внаслідок низького, контрольованого рівня вакууму, менший ризик контамінації жирового аутотрансплантату мікроорганізмами внаслідок не використання проміжних контейнерів для збору та фільтрації жирових клітин, що необхідне при використання апарата вакуумної аспірації. Перевагою апаратного методу забору жирової тканини над ручним із використанням шприца є зменшення навантаження на руку хірурга, що дозволяє більш якісно виконувати оперативне втручання. Для цього використовуються пристрої різної будови, що принципово являють собою електричний аспіратор у поєднанні із ємкістю для збору жирової тканини. В основу корисної моделі поставлено задачу зменшення навантаження на хірурга під час забору жирового аутотрансплантату, що характерне для апаратного методу забору жирової тканини, але при цьому виключити недоліки даного методу. Пристрій являє собою поєднання пластмасового шприца одноразового використання (UA 3685, SU 1625319) та модифікованої системи для інфузій (UA 62793) (Фіг. 1), що виготовляється безпосередньо перед проведенням забору жирового аутотрансплантату. Для отримання пристрою пересікається поліхлорвінілова трубка інфузійної системи на відстані 20-50 см від перехідника для з'єднання із пункційною голкою (Фіг. 2). Для з'єднання конектора із шприцом використовується кінець поліхлорвінілової трубки, для з'єднання із ліпоаспіраційною канюлею перехідник для з'єднання із пункційною голкою (Фіг. 3). При цьому в залежності від конструкції ліпоаспіраційної канюлі перехідник можна використовувати у незміненому вигляді, фіксуючи його в отворі каналу канюлі, або відрізати пластикову частину перехідника (Фіг. 4), а гумову одягати поверх різьби або замка Люєра канюлі. Пристрій слугує для створення вакууму, шляхом мускульної сили асистента чи операційної медичної сестри, відведення та збору жирової тканини із ліпоаспіраційної канюлі. Це дозволяє отримати переваги ручного забору жирової тканини із зниженням навантаження на хірурга, що оперує, шляхом перенесення функції створення вакууму в ліпоаспіраційній системі за допомогою шприца на хірурга-асистента чи операційну медичну сестру. Фіг. 1. Система для інфузії, що лежить в основі пристрою для забору жирового аутотрансплантату та складається із еластичного з'єднувального елемента (2), пластмасового конектора (1), який з'єднує еластичний з'єднувальний елемент з голкою або внутрішньовенним катетером, резервуара з фільтром для рідкого лікарського засобу (7), голки (4) з двома отворами, пластмасового з'єднувального елемента (5) для з'єднання голки із поліхлорвініловою трубкою, регулятора потоку барабанного типу (6), поліхлорвінілової трубки (3). Фіг. 2. Схема підготовки пристрою для забору жирового аутотрансплантату з системи для внутрішньовенних інфузій із позначенням стрілкою місця пересічення поліхлорвінілової трубки. Використовується частина системи, розташована нижче стрілки. Фіг. 3. Схема пристрою для забору жирового аутотрансплантату. Для з'єднання із ліпоаспіраційною канюлею слугує перехідник для з'єднання із пункційною голкою, що складається із пластмасового конектора (1), фіксованого у еластичному з'єднувальному елементі (2). Для з'єднання із шприцом для одноразового використання з метою створення вакууму в пристрої використовується вільний кінець поліхлорвінілової трубки (3), що залишається після відсічення зайвої частини системи для внутрішньовенної інфузії. Фіг. 4. Схема адаптації еластичного з'єднувального елемента (2) системи для внутрішньовенних інфузій з метою з'єднання пристрою для забору жирового аутотрансплантату із ліпоаспіраційною канюлею, обладнаною замком Люєра. Адаптація виконується шляхом відсічення частини з'єднувального елемента разом із пластмасовим конектором (1). Місце пересічення еластичного з'єднувального елемента позначене на схемі стрілкою. Використовується частина з'єднувального елемента з боку розташування поліхлорвінілової трубки (3). Виготовлення та використання пристрою здійснюють таким чином: 1 UA 117654 U 5 10 15 20 25 30 Під час проведення оперативного втручання на стерильний підготовлений інструментальний стіл викладається шприц одноразового використання та система для інфузій із стерильної упаковки, не порушуючи їх стерильність. Медсестра чи хірург у стерильному одязі та стерильних гумових рукавичках виготовляє з'єднувальну трубку із одноразової систем для інфузії (Фіг. 1) шляхом відрізання стерильними ножицями зайвих ділянок системи на відстані 20-50 см від перехідника для з'єднання із ін'єкційною голкою (Фіг. 2). Вільний кінець поліхлорвінілової трубки в місці відрізу з'єднується із шприцом, шляхом натягування трубки на наконечник шприца. Кінець із перехідником для з'єднання із пункційною голкою використовується для з'єднання із ліпоаспіраційною канюлею (Фіг. 3). При цьому в залежності від конструкції ліпоаспіраційної канюлі перехідник можна використовувати у незміненому вигляді, фіксуючи його в отворі каналу канюлі, або відрізати пластикову частину перехідника (Фіг. 4), а гумову одягати поверх різьби або замка Люєра канюлі. Зазначений пристрій надає можливість виконувати забір жирової тканини з метою подальшого його використання як аутотрансплантату із мінімальним ушкодженням жирових клітин, знизити вірогідність контамінації жирової тканини мікроорганізмами, уникнути технічних втрат жирової тканини, а також знизити навантаження на хірурга, що оперує, дозволяючи йому спрямувати зусилля на підвищення якості проведення оперативного втручання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для забору жирового аутотрансплантату, який складається із пластмасового шприца одноразового використання та модифікованої системи для інфузій й виготовляється безпосередньо перед проведенням забору жирового аутотрансплантату із збереженням стерильності складників шляхом пересічення поліхлорвінілової трубки інфузійної системи на відстані 20-50 см від перехідника з'єднання із пункційною голкою, так щоб для з'єднання конектора із шприцом використовувався кінець поліхлорвінілової трубки, а для з'єднання із ліпоаспіраційною канюлею - перехідник для з'єднання із пункційною голкою, при цьому в залежності від конструкції ліпоаспіраційної канюлі перехідник можна використовувати як у незміненому вигляді, фіксуючи його в отворі каналу канюлі, або відрізати пластикову частину перехідника, а гумову одягати поверх різьби або замка Люєра канюлі. 2 UA 117654 U 3 UA 117654 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
