Установка для електрогідравлічної очистки виливків

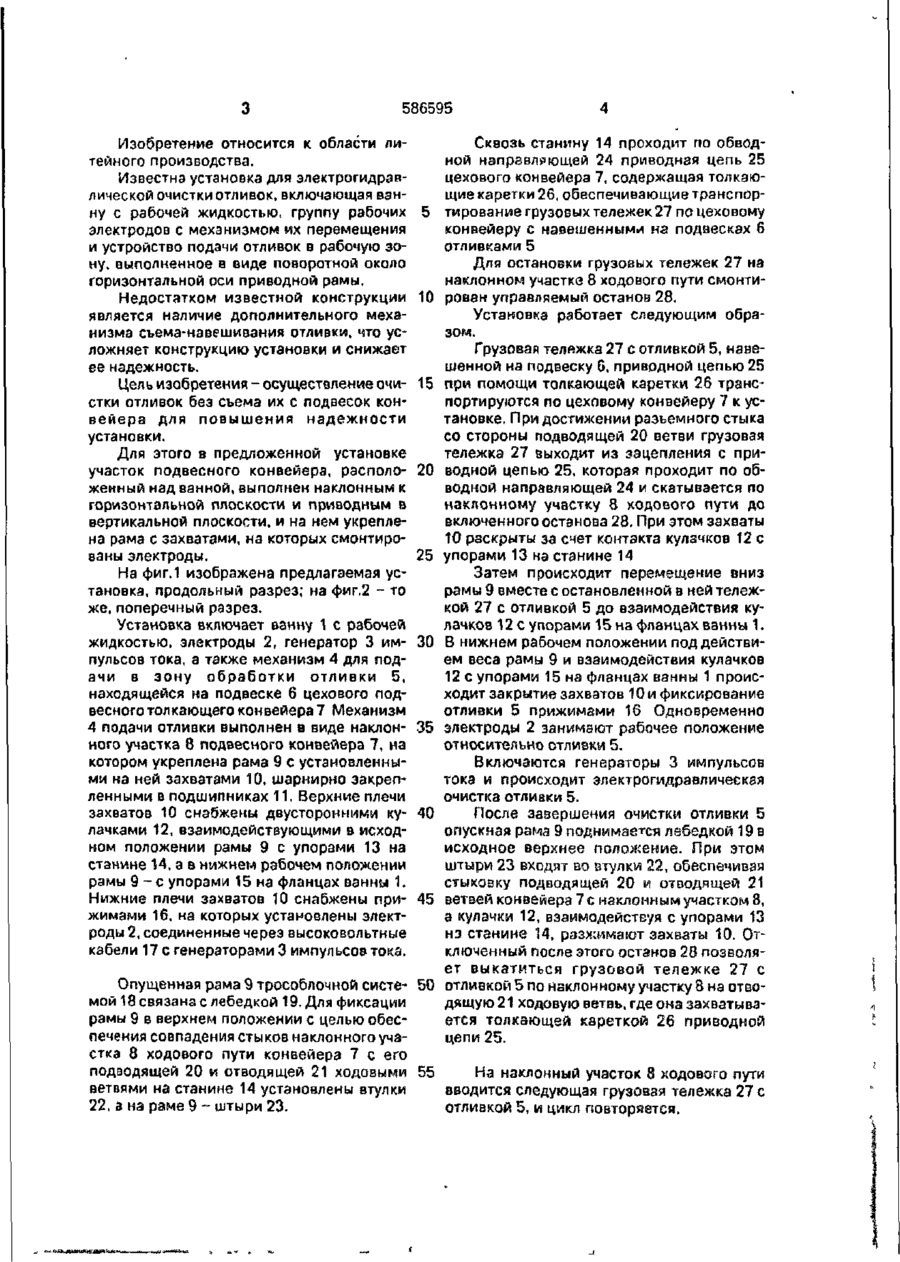

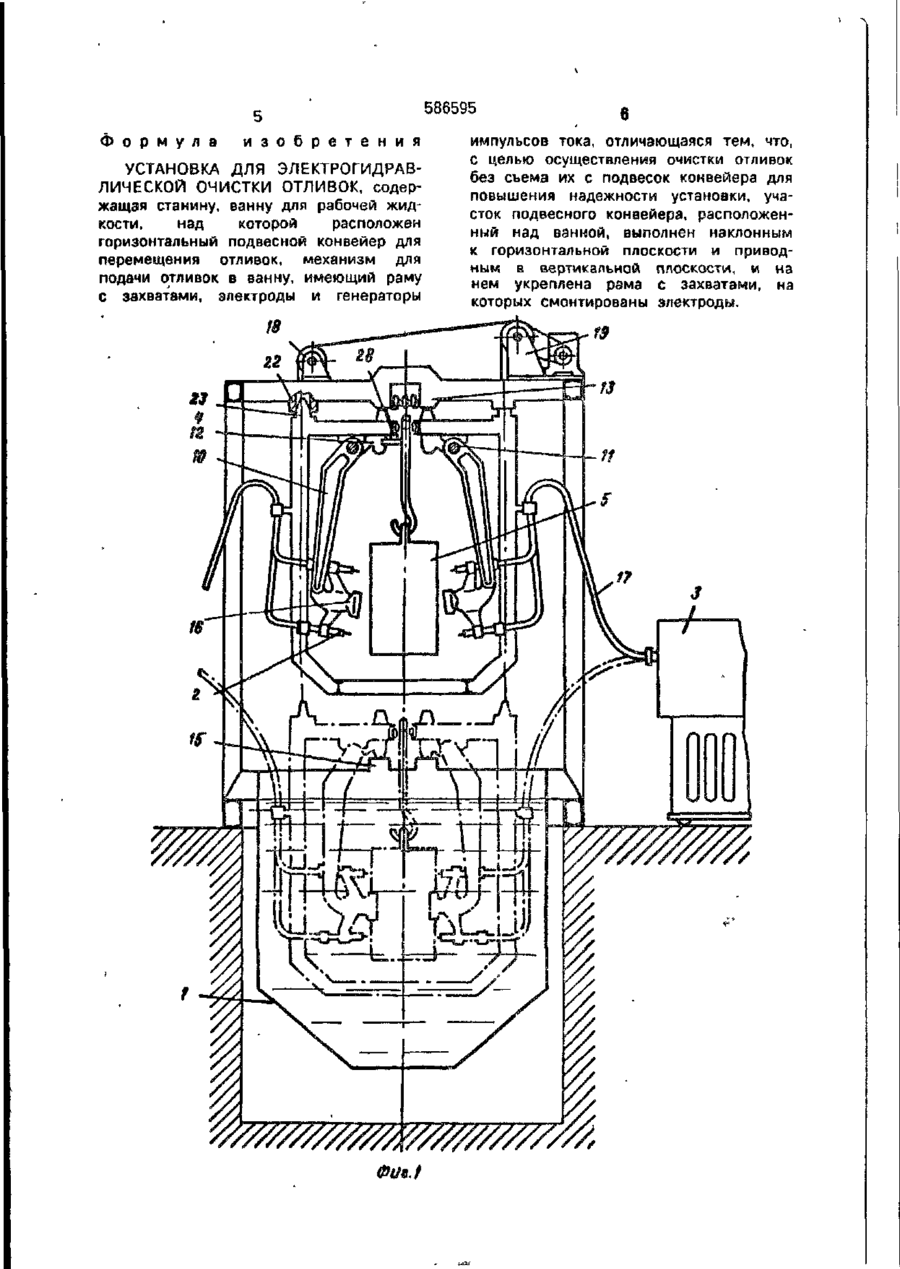

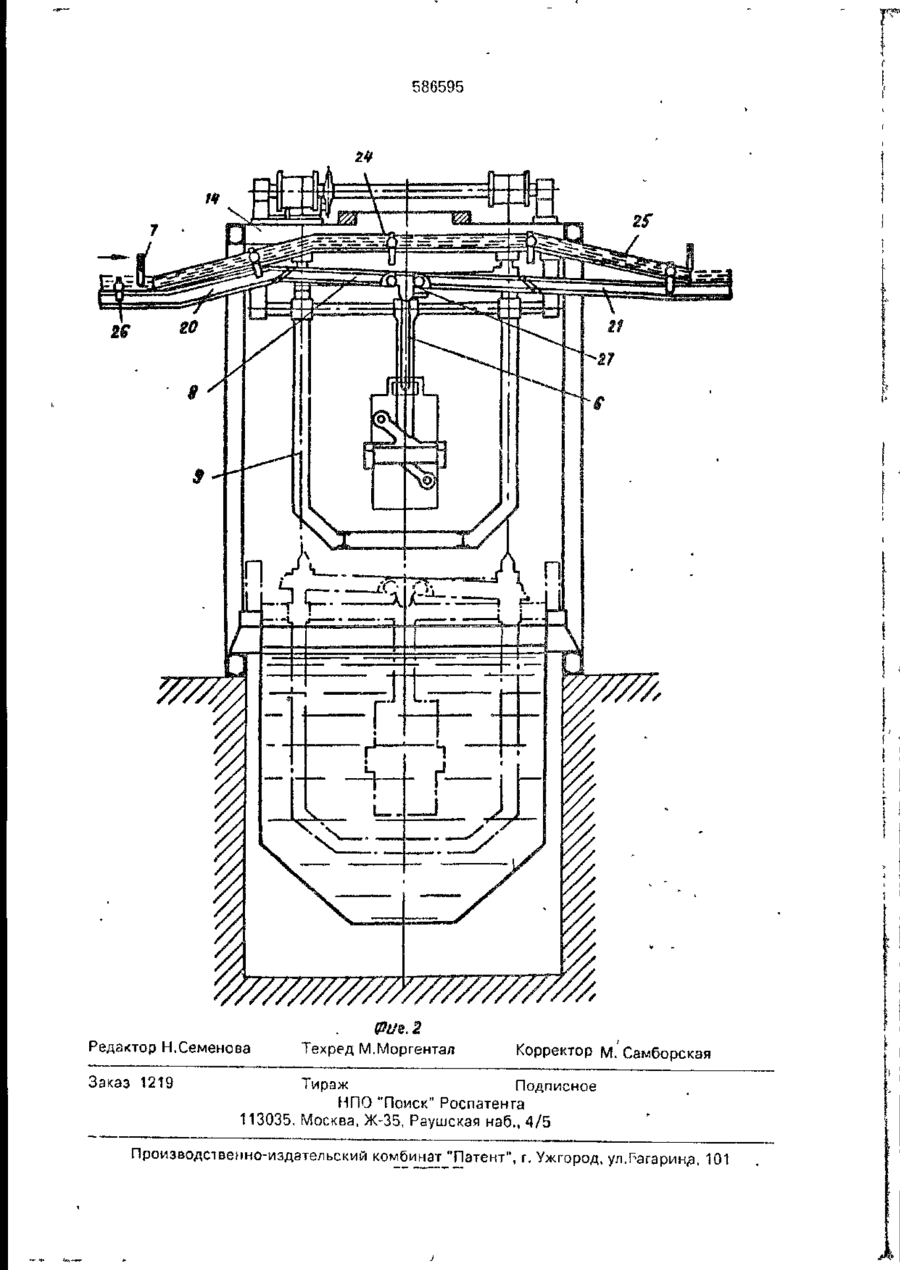

(13) (5\) 6 В 22 О 29/00 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 1 (21)2345989/02 (22) 120476 (46)200295 Бюл №5 (71) Проектно-конструкторское бюро электрогидравлики АН УССР (72) Федоренко ИИ. Соломагин ЕЙ, Пегрусенко СА, Гулый ГА, Караченцев А.Ф (56) Авторское свидетельство СССР N 336174, кл B22D29/00 1973 О\ *. і. У ( 586595 Изобретение относится к области литейного производства. Известна установка для электрогидравлической очистки отливок, включающая ванну с рабочей жидкостью, группу рабочих электродов с механизмом их перемещения и устройство подачи отливок в рабочую зону, выполненное в виде поворотной около горизонтальной оси приводной рамы. Недостатком известной конструкции является наличие дополнительного механизма съема-навешивания отливки, что усложняет конструкцию установки и снижает ее надежность. Цель изобретения - осуществление очистки отливок без съема их с подвесок конвейера для повышения надежности установки. Для этого в предложенной установке участок подвесного конвейера, расположенный над ванной, выполнен наклонным к горизонтальной плоскости и приводным в вертикальной плоскости, и на нем укреплена рама с захватами, на которых смонтированы электроды. На фиг.1 изображена предлагаемая установка, продольный разрез; на фиг.2 - то же, поперечный разрез. Установка включает ванну 1 с рабочей жидкостью, электроды 2, генератор 3 импульсов тока, а также механизм 4 для подачи в зону обработки отливки 5, находящейся на подвеске б цехового подвесного толкающего конвейера 7 Механизм 4 подачи отливки выполнен в виде наклонного участка 8 подвесного конвейера 7, на котором укреплена рама 9 с установленными на ней захватами 10, шарнирно закрепленными в подшипниках 11. Верхние плечи захватов 10 снабжены двусторонними кулачками 12, взаимодействующими в исходном положении рамы 9 с упорами 13 на станине 14, а в нижнем рабочем положении рамы 9 - е упорами 15 на фланцах ванны 1. Нижние плечи захватов 10 снабжены прижимами 16. на которых установлены электроды 2, соединенные через высоковольтные кабели 17 с генераторами 3 импульсов тока. 5 10 15 20 25 30 35 40 45 4 Сквозь станину 14 проходит по обводной направляющей 24 приводная цепь 25 цехового конвейера 7, содержащая толкающие каретки 26, обеспечивающие транспортирование грузовых тележек 27 по цеховому конвейеру с навешенными на подвесках б отливками 5 Для остановки грузовых тележек 27 на наклонном участке 8 ходового пути смонтирован управляемый останов 28. Установка работает следующим образом. Грузовая тележка 27 с отливкой 5, навешенной на подвеску 6, приводной цепью 25 при помощи толкающей каретки 26 транспортируются по цеховому конвейеру 7 к установке. При достижении разъемного стыка со стороны подводящей 20 ветви грузовая тележка 27 выходит из зацепления с приводной цепью 25, которая проходит по обводной направляющей 24 и скатывается по наклонному участку 8 ходового пути до включенного останова 28. При этом захваты 10 раскрыты за счет контакта кулачков 12 с упорами 13 на станине 14 Затем происходит перемещение вниз рамы 9 вместе с остановленной в ней тележкой 27 с отливкой 5 до взаимодействия кулачков 12 с упорами 15 на фланцах ванны 1. В нижнем рабочем положении под действием веса рамы 9 и взаимодействия кулачков 12 с упорами 15 на фланцах ванны 1 происходит закрытие захватов 10 и фиксирование отливки 5 прижимами 16 Одновременно электроды 2 занимают рабочее положение относительно отливки 5. Включаются генераторы 3 импульсов тока и происходит электрогидравлическая очистка отливки 5. После завершения очистки отливки 5 опускная рама 9 поднимается лебедкой 19 в исходное верхнее положение. При этом штыри 23 входят во втулки 22, обеспечивая стыковку подводящей 20 и отводящей 21 ветвей конвейера 7 с наклонным участком 8, а кулачки 12, взаимодействуя с упорами 13 нз станине 14, разжимают захваты 10. Отключенный после этого останов 28 позволяет выкатиться грузовой тележке 27 с отливкой 5 по наклонному участку 8 на отводящую 21 ходовую ветвь, где она захватывается толкающей кареткой 26 приводной цепи 25. Опущенная рама 9 трособлочной систе- 50 мой 18 связана с лебедкой 19. Для фиксации рамы 9 в верхнем положении с целью обеспечения совпадения стыков наклонного участка 8 ходового пути конвейера 7 с его подводящей 20 и отводящей 21 ходовыми 55 На наклонный участок 8 ходового пути ветвями на станине 14 установлены втулки вводится следующая грузовая тележка 27 с 22, а на раме 9 - штыри 23. отливкой 5, и цикл повторяется. 586595 Ф о р м у л а и з о б р е т е н и я УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ОТЛИВОК, содержащая станину, ванну для рабочей жидкости, над которой расположен горизонтальный подвесной конвейер для перемещения отливок, механизм для подачи отливок в ванну, имеющий раму с захватами, электроды и генераторы »-• импульсов тока, отличающаяся тем, что, с целью осуществления очистки отливок без съема их с подвесок конвейера для повышения надежности установки, участок подвесного конвейера, расположенный над ванной, выполнен наклонным к горизонтальной плоскости и приводным в вертикальной плоскости, и на нем укреплена рама с захватами, на которых смонтированы электроды. 586595 Редактор Н.Семенова Заказ 1219 Техред М.Моргентал Корректор М. Самборская Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Рагаринэ, 101
