Спосіб укладання будівельних блоків

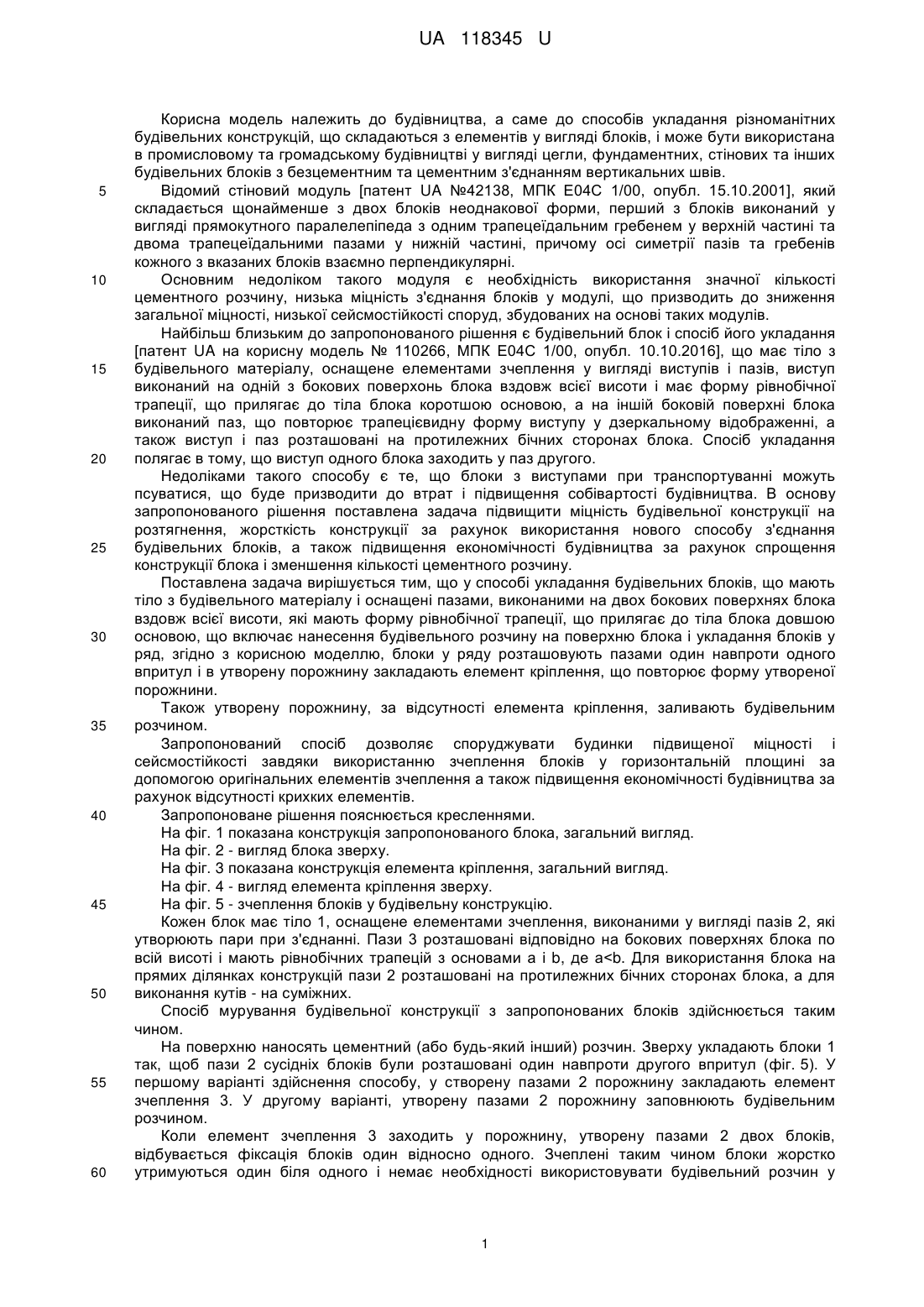

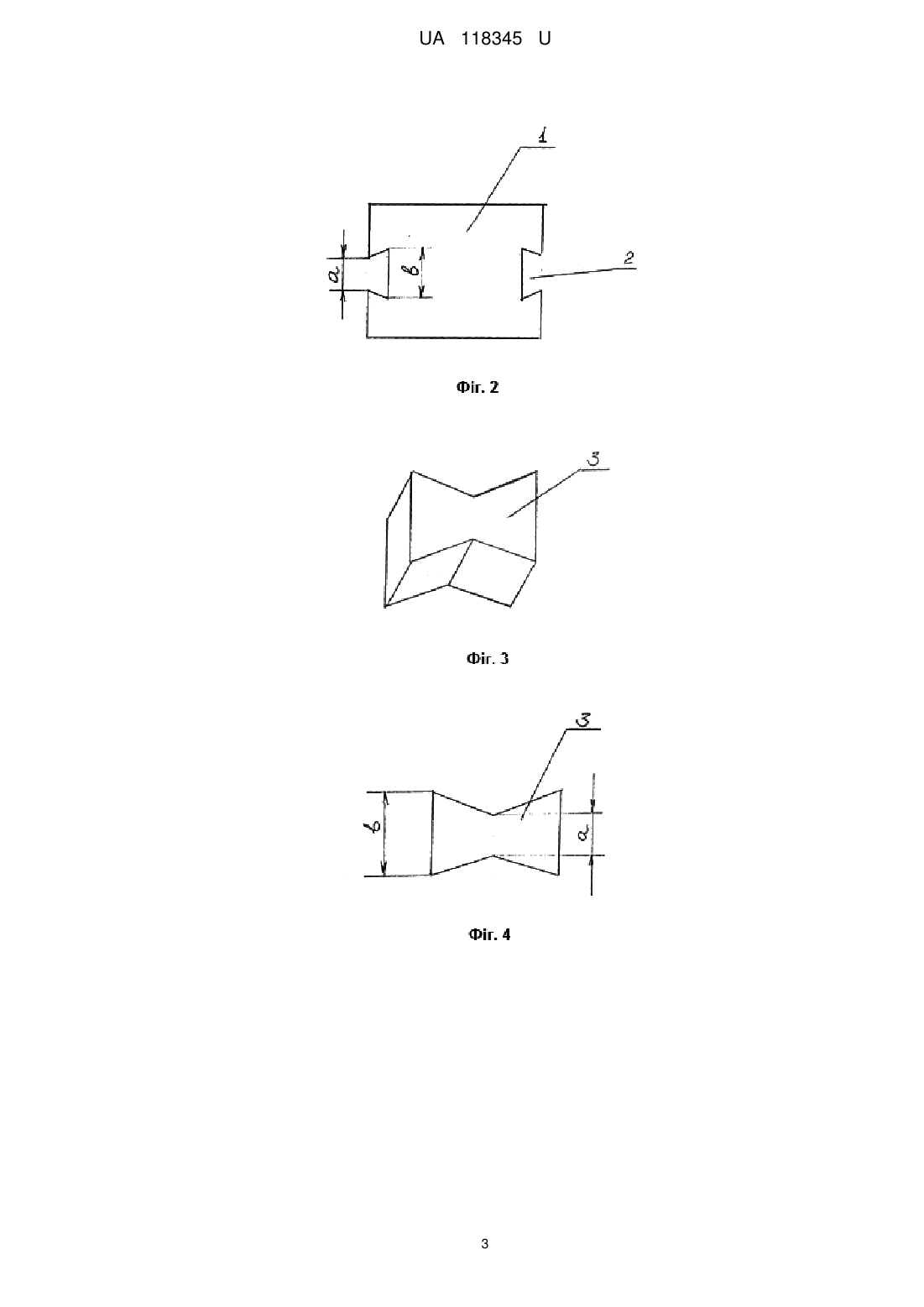

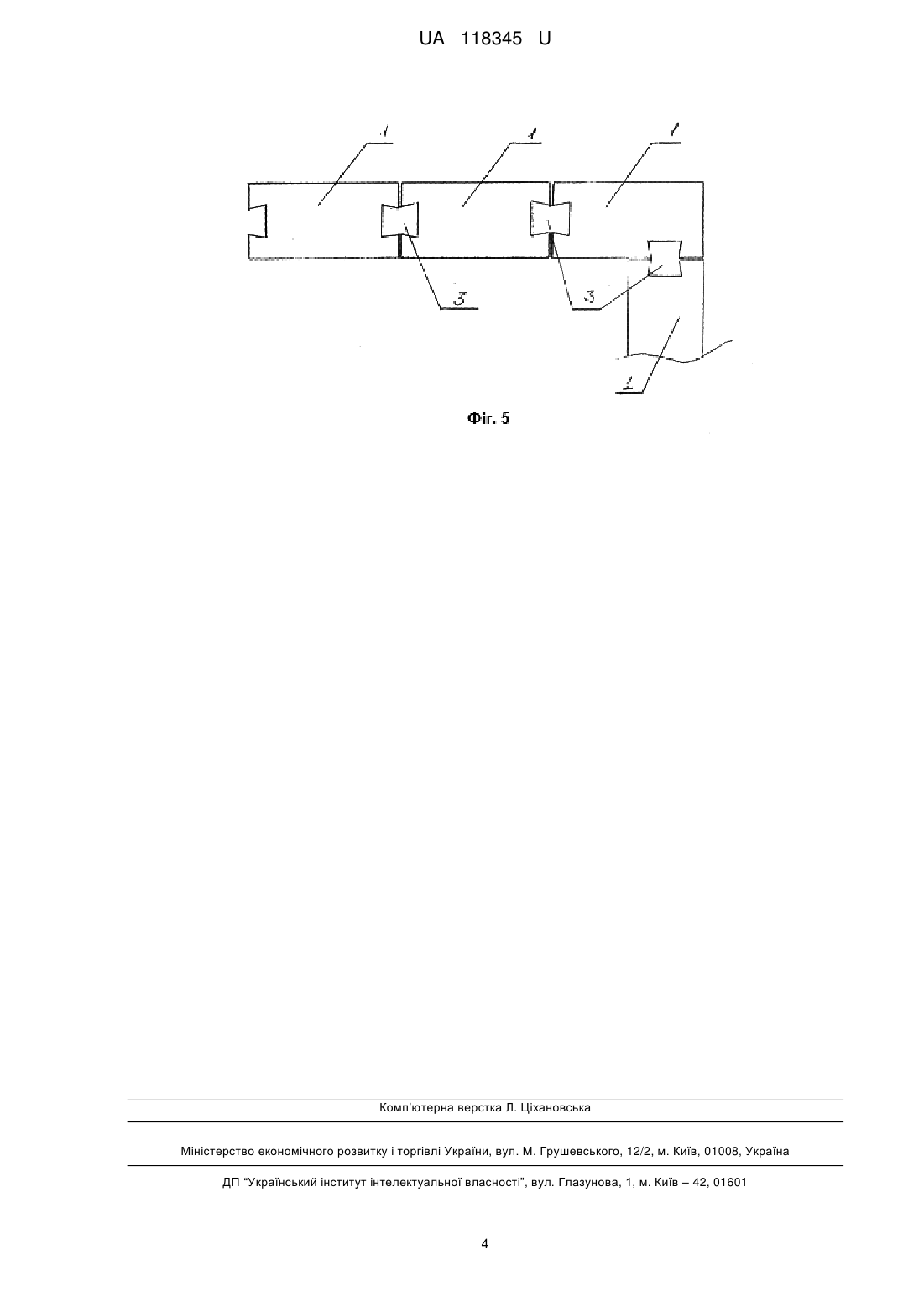

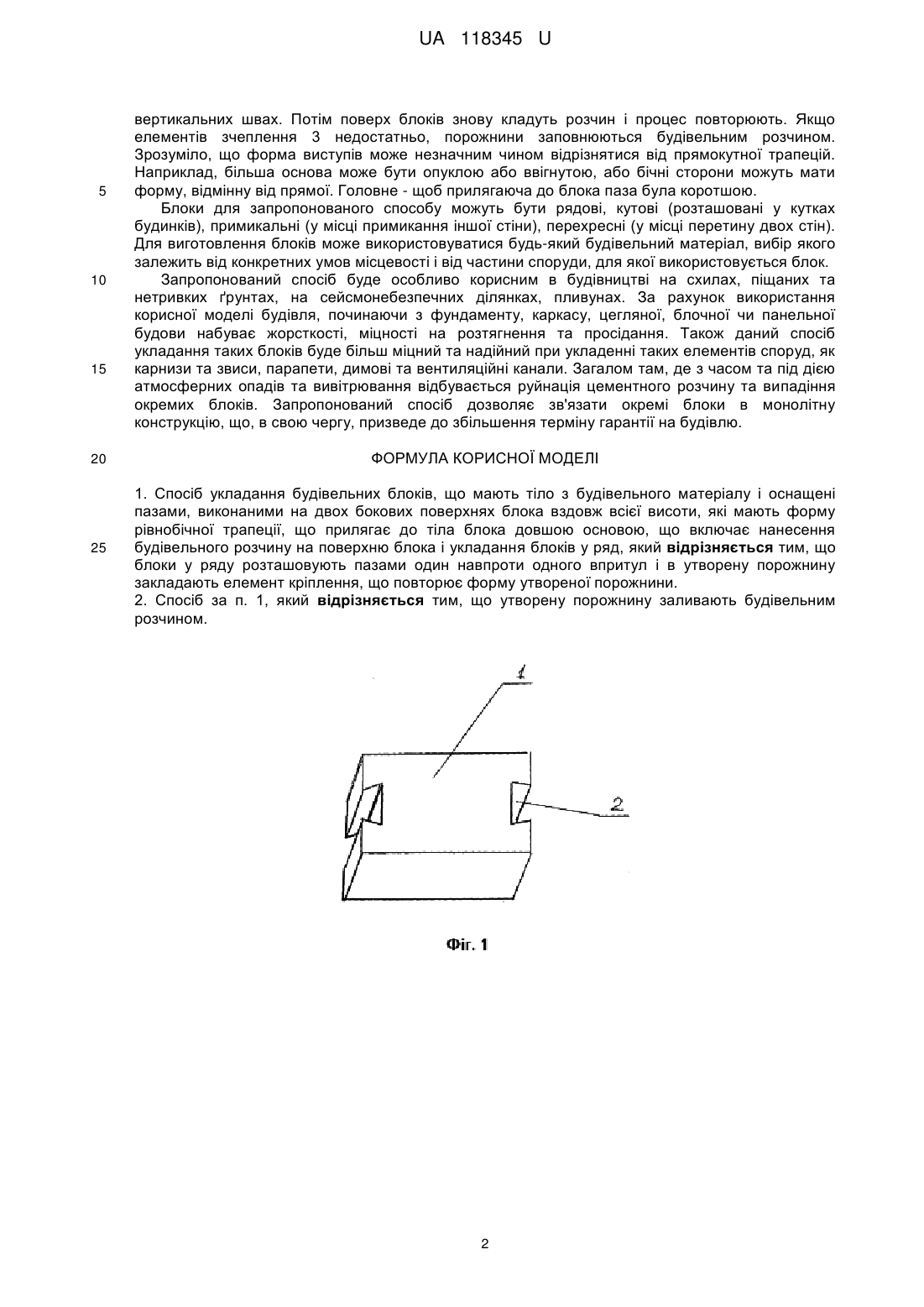

Реферат: UA 118345 U UA 118345 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до способів укладання різноманітних будівельних конструкцій, що складаються з елементів у вигляді блоків, і може бути використана в промисловому та громадському будівництві у вигляді цегли, фундаментних, стінових та інших будівельних блоків з безцементним та цементним з'єднанням вертикальних швів. Відомий стіновий модуль [патент UA №42138, МПК Е04С 1/00, опубл. 15.10.2001], який складається щонайменше з двох блоків неоднакової форми, перший з блоків виконаний у вигляді прямокутного паралелепіпеда з одним трапецеїдальним гребенем у верхній частині та двома трапецеїдальними пазами у нижній частині, причому осі симетрії пазів та гребенів кожного з вказаних блоків взаємно перпендикулярні. Основним недоліком такого модуля є необхідність використання значної кількості цементного розчину, низька міцність з'єднання блоків у модулі, що призводить до зниження загальної міцності, низької сейсмостійкості споруд, збудованих на основі таких модулів. Найбільш близьким до запропонованого рішення є будівельний блок і спосіб його укладання [патент UA на корисну модель № 110266, МПК Е04С 1/00, опубл. 10.10.2016], що має тіло з будівельного матеріалу, оснащене елементами зчеплення у вигляді виступів і пазів, виступ виконаний на одній з бокових поверхонь блока вздовж всієї висоти і має форму рівнобічної трапеції, що прилягає до тіла блока коротшою основою, а на іншій боковій поверхні блока виконаний паз, що повторює трапецієвидну форму виступу у дзеркальному відображенні, а також виступ і паз розташовані на протилежних бічних сторонах блока. Спосіб укладання полягає в тому, що виступ одного блока заходить у паз другого. Недоліками такого способу є те, що блоки з виступами при транспортуванні можуть псуватися, що буде призводити до втрат і підвищення собівартості будівництва. В основу запропонованого рішення поставлена задача підвищити міцність будівельної конструкції на розтягнення, жорсткість конструкції за рахунок використання нового способу з'єднання будівельних блоків, а також підвищення економічності будівництва за рахунок спрощення конструкції блока і зменшення кількості цементного розчину. Поставлена задача вирішується тим, що у способі укладання будівельних блоків, що мають тіло з будівельного матеріалу і оснащені пазами, виконаними на двох бокових поверхнях блока вздовж всієї висоти, які мають форму рівнобічної трапеції, що прилягає до тіла блока довшою основою, що включає нанесення будівельного розчину на поверхню блока і укладання блоків у ряд, згідно з корисною моделлю, блоки у ряду розташовують пазами один навпроти одного впритул і в утворену порожнину закладають елемент кріплення, що повторює форму утвореної порожнини. Також утворену порожнину, за відсутності елемента кріплення, заливають будівельним розчином. Запропонований спосіб дозволяє споруджувати будинки підвищеної міцності і сейсмостійкості завдяки використанню зчеплення блоків у горизонтальній площині за допомогою оригінальних елементів зчеплення а також підвищення економічності будівництва за рахунок відсутності крихких елементів. Запропоноване рішення пояснюється кресленнями. На фіг. 1 показана конструкція запропонованого блока, загальний вигляд. На фіг. 2 - вигляд блока зверху. На фіг. 3 показана конструкція елемента кріплення, загальний вигляд. На фіг. 4 - вигляд елемента кріплення зверху. На фіг. 5 - зчеплення блоків у будівельну конструкцію. Кожен блок має тіло 1, оснащене елементами зчеплення, виконаними у вигляді пазів 2, які утворюють пари при з'єднанні. Пази 3 розташовані відповідно на бокових поверхнях блока по всій висоті і мають рівнобічних трапецій з основами а і b, де а
