Спосіб реєстрації електрокардіограми у коней

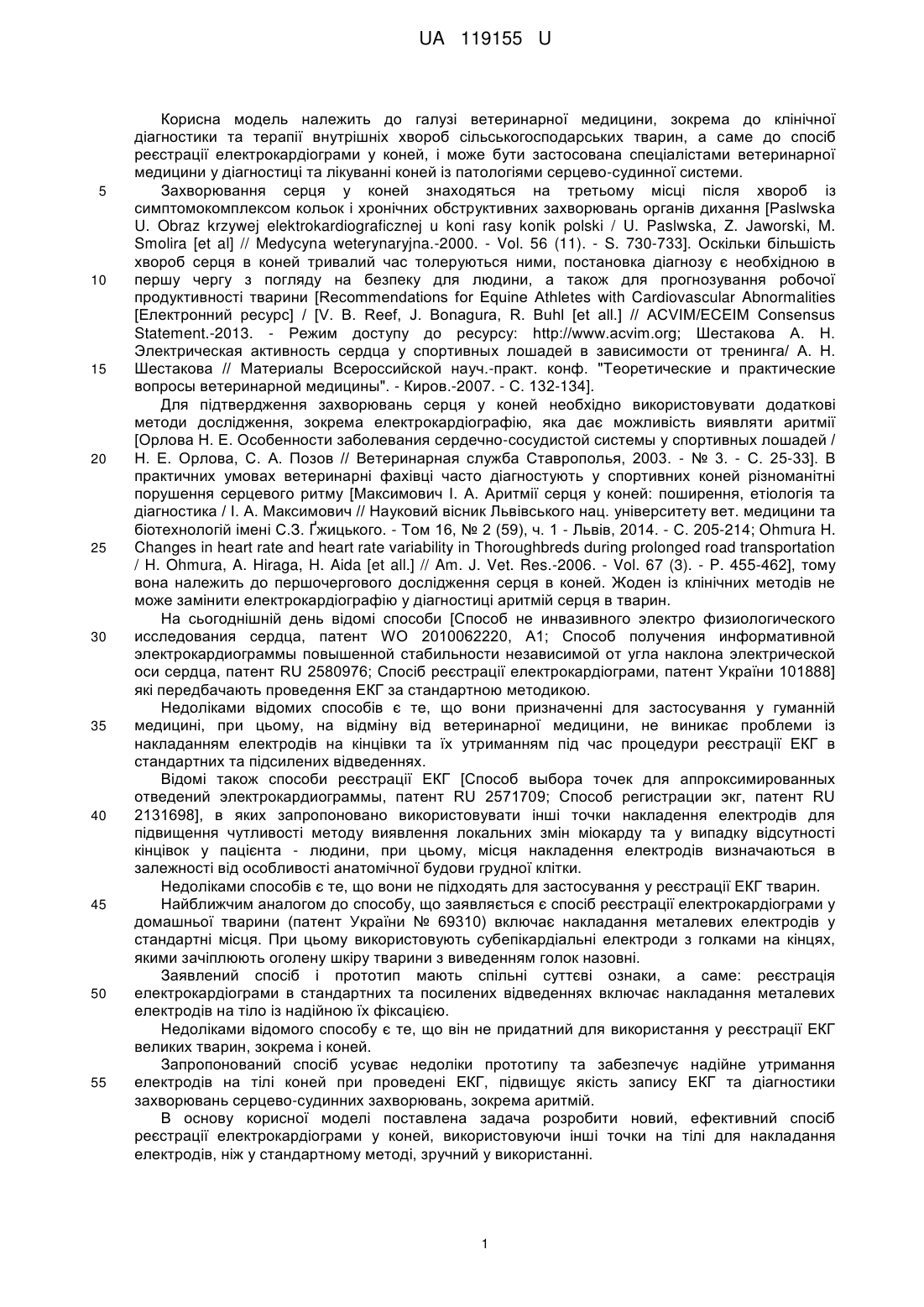

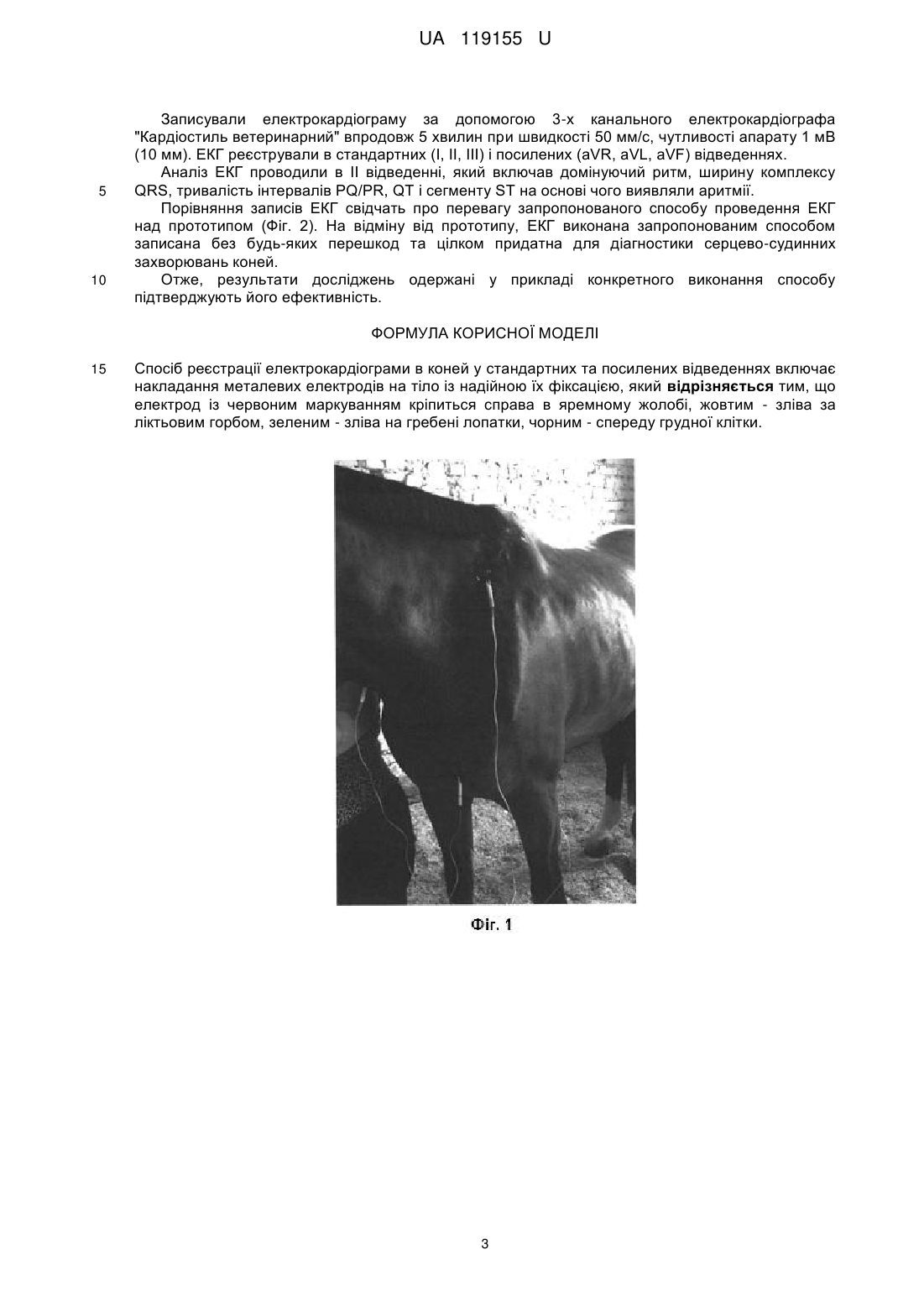

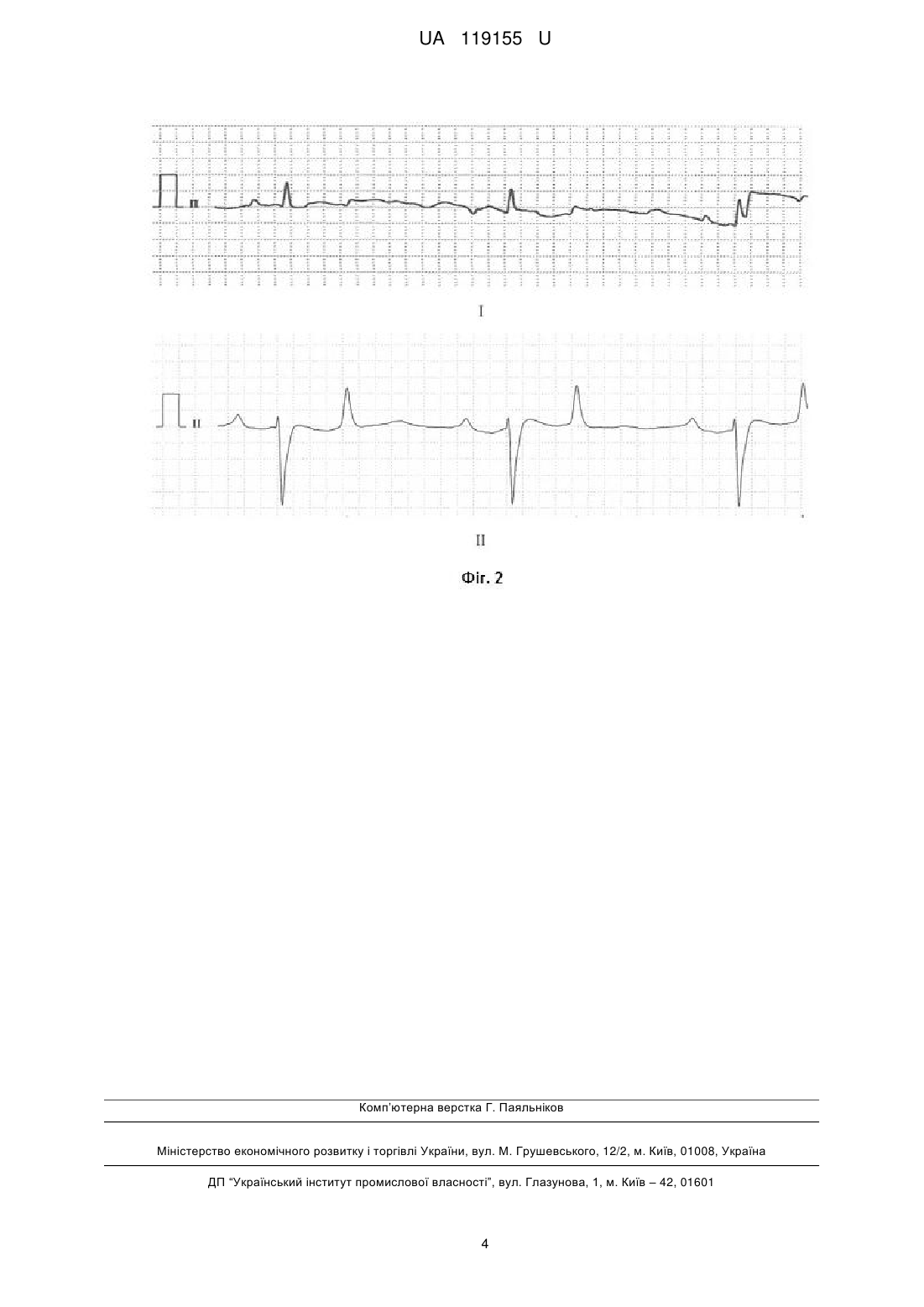

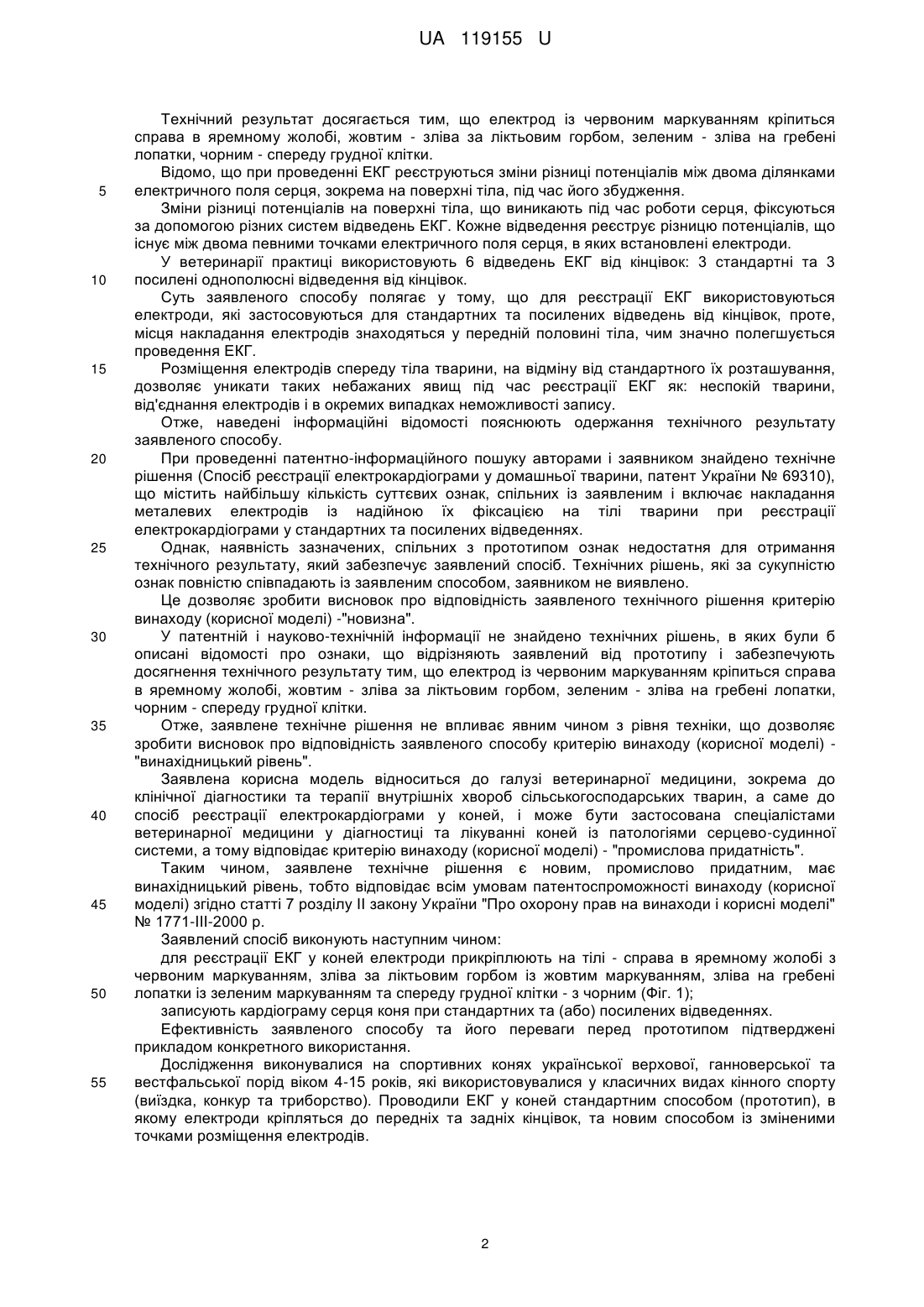

Реферат: UA 119155 U UA 119155 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі ветеринарної медицини, зокрема до клінічної діагностики та терапії внутрішніх хвороб сільськогосподарських тварин, а саме до спосіб реєстрації електрокардіограми у коней, і може бути застосована спеціалістами ветеринарної медицини у діагностиці та лікуванні коней із патологіями серцево-судинної системи. Захворювання серця у коней знаходяться на третьому місці після хвороб із симптомокомплексом кольок і хронічних обструктивних захворювань органів дихання [Paslwska U. Obraz krzywej elektrokardiograficznej u koni rasy konik polski / U. Paslwska, Z. Jaworski, M. Smolira [et al] // Medycyna weterynaryjna.-2000. - Vol. 56 (11). - S. 730-733]. Оскільки більшість хвороб серця в коней тривалий час толеруються ними, постановка діагнозу є необхідною в першу чергу з погляду на безпеку для людини, а також для прогнозування робочої продуктивності тварини [Recommendations for Equine Athletes with Cardiovascular Abnormalities [Електронний ресурс] / [V. В. Reef, J. Bonagura, R. Buhl [et all.] // ACVIM/ECEIM Consensus Statement.-2013. - Режим доступу до ресурсу: http://www.acvim.org; Шестакова А. Н. Электрическая активность сердца у спортивных лошадей в зависимости от тренинга/ А. Н. Шестакова // Материалы Всероссийской науч.-практ. конф. "Теоретические и практические вопросы ветеринарной медицины". - Киров.-2007. - С. 132-134]. Для підтвердження захворювань серця у коней необхідно використовувати додаткові методи дослідження, зокрема електрокардіографію, яка дає можливість виявляти аритмії [Орлова Н. Е. Особенности заболевания сердечно-сосудистой системы у спортивных лошадей / Н. Е. Орлова, С. А. Позов // Ветеринарная служба Ставрополья, 2003. - № 3. - С. 25-33]. В практичних умовах ветеринарні фахівці часто діагностують у спортивних коней різноманітні порушення серцевого ритму [Максимович І. А. Аритмії серця у коней: поширення, етіологія та діагностика / І. А. Максимович // Науковий вісник Львівського нац. університету вет. медицини та біотехнологій імені С.З. Ґжицького. - Том 16, № 2 (59), ч. 1 - Львів, 2014. - С. 205-214; Ohmura H. Changes in heart rate and heart rate variability in Thoroughbreds during prolonged road transportation / H. Ohmura, A. Hiraga, H. Aida [et all.] // Am. J. Vet. Res.-2006. - Vol. 67 (3). - P. 455-462], тому вона належить до першочергового дослідження серця в коней. Жоден із клінічних методів не може замінити електрокардіографію у діагностиці аритмій серця в тварин. На сьогоднішній день відомі способи [Способ не инвазивного электро физиологического исследования сердца, патент WO 2010062220, А1; Способ получения информативной электрокардиограммы повышенной стабильности независимой от угла наклона электрической оси сердца, патент RU 2580976; Спосіб реєстрації електрокардіограми, патент України 101888] які передбачають проведення ЕКГ за стандартною методикою. Недоліками відомих способів є те, що вони призначенні для застосування у гуманній медицині, при цьому, на відміну від ветеринарної медицини, не виникає проблеми із накладанням електродів на кінцівки та їх утриманням під час процедури реєстрації ЕКГ в стандартних та підсилених відведеннях. Відомі також способи реєстрації ЕКГ [Способ выбора точек для аппроксимированных отведений электрокардиограммы, патент RU 2571709; Способ регистрации экг, патент RU 2131698], в яких запропоновано використовувати інші точки накладення електродів для підвищення чутливості методу виявлення локальних змін міокарду та у випадку відсутності кінцівок у пацієнта - людини, при цьому, місця накладення електродів визначаються в залежності від особливості анатомічної будови грудної клітки. Недоліками способів є те, що вони не підходять для застосування у реєстрації ЕКГ тварин. Найближчим аналогом до способу, що заявляється є спосіб реєстрації електрокардіограми у домашньої тварини (патент України № 69310) включає накладання металевих електродів у стандартні місця. При цьому використовують субепікардіальні електроди з голками на кінцях, якими зачіплюють оголену шкіру тварини з виведенням голок назовні. Заявлений спосіб і прототип мають спільні суттєві ознаки, а саме: реєстрація електрокардіограми в стандартних та посилених відведеннях включає накладання металевих електродів на тіло із надійною їх фіксацією. Недоліками відомого способу є те, що він не придатний для використання у реєстрації ЕКГ великих тварин, зокрема і коней. Запропонований спосіб усуває недоліки прототипу та забезпечує надійне утримання електродів на тілі коней при проведені ЕКГ, підвищує якість запису ЕКГ та діагностики захворювань серцево-судинних захворювань, зокрема аритмій. В основу корисної моделі поставлена задача розробити новий, ефективний спосіб реєстрації електрокардіограми у коней, використовуючи інші точки на тілі для накладання електродів, ніж у стандартному методі, зручний у використанні. 1 UA 119155 U 5 10 15 20 25 30 35 40 45 50 55 Технічний результат досягається тим, що електрод із червоним маркуванням кріпиться справа в яремному жолобі, жовтим - зліва за ліктьовим горбом, зеленим - зліва на гребені лопатки, чорним - спереду грудної клітки. Відомо, що при проведенні ЕКГ реєструються зміни різниці потенціалів між двома ділянками електричного поля серця, зокрема на поверхні тіла, під час його збудження. Зміни різниці потенціалів на поверхні тіла, що виникають під час роботи серця, фіксуються за допомогою різних систем відведень ЕКГ. Кожне відведення реєструє різницю потенціалів, що існує між двома певними точками електричного поля серця, в яких встановлені електроди. У ветеринарії практиці використовують 6 відведень ЕКГ від кінцівок: 3 стандартні та 3 посилені однополюсні відведення від кінцівок. Суть заявленого способу полягає у тому, що для реєстрації ЕКГ використовуються електроди, які застосовуються для стандартних та посилених відведень від кінцівок, проте, місця накладання електродів знаходяться у передній половині тіла, чим значно полегшується проведення ЕКГ. Розміщення електродів спереду тіла тварини, на відміну від стандартного їх розташування, дозволяє уникати таких небажаних явищ під час реєстрації ЕКГ як: неспокій тварини, від'єднання електродів і в окремих випадках неможливості запису. Отже, наведені інформаційні відомості пояснюють одержання технічного результату заявленого способу. При проведенні патентно-інформаційного пошуку авторами і заявником знайдено технічне рішення (Спосіб реєстрації електрокардіограми у домашньої тварини, патент України № 69310), що містить найбільшу кількість суттєвих ознак, спільних із заявленим і включає накладання металевих електродів із надійною їх фіксацією на тілі тварини при реєстрації електрокардіограми у стандартних та посилених відведеннях. Однак, наявність зазначених, спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений спосіб. Технічних рішень, які за сукупністю ознак повністю співпадають із заявленим способом, заявником не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію винаходу (корисної моделі) -"новизна". У патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений від прототипу і забезпечують досягнення технічного результату тим, що електрод із червоним маркуванням кріпиться справа в яремному жолобі, жовтим - зліва за ліктьовим горбом, зеленим - зліва на гребені лопатки, чорним - спереду грудної клітки. Отже, заявлене технічне рішення не впливає явним чином з рівня техніки, що дозволяє зробити висновок про відповідність заявленого способу критерію винаходу (корисної моделі) "винахідницький рівень". Заявлена корисна модель відноситься до галузі ветеринарної медицини, зокрема до клінічної діагностики та терапії внутрішніх хвороб сільськогосподарських тварин, а саме до спосіб реєстрації електрокардіограми у коней, і може бути застосована спеціалістами ветеринарної медицини у діагностиці та лікуванні коней із патологіями серцево-судинної системи, а тому відповідає критерію винаходу (корисної моделі) - "промислова придатність". Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу (корисної моделі) згідно статті 7 розділу II закону України "Про охорону прав на винаходи і корисні моделі" № 1771-III-2000 р. Заявлений спосіб виконують наступним чином: для реєстрації ЕКГ у коней електроди прикріплюють на тілі - справа в яремному жолобі з червоним маркуванням, зліва за ліктьовим горбом із жовтим маркуванням, зліва на гребені лопатки із зеленим маркуванням та спереду грудної клітки - з чорним (Фіг. 1); записують кардіограму серця коня при стандартних та (або) посилених відведеннях. Ефективність заявленого способу та його переваги перед прототипом підтверджені прикладом конкретного використання. Дослідження виконувалися на спортивних конях української верхової, ганноверської та вестфальської порід віком 4-15 років, які використовувалися у класичних видах кінного спорту (виїздка, конкур та триборство). Проводили ЕКГ у коней стандартним способом (прототип), в якому електроди кріпляться до передніх та задніх кінцівок, та новим способом із зміненими точками розміщення електродів. 2 UA 119155 U 5 10 Записували електрокардіограму за допомогою 3-х канального електрокардіографа "Кардіостиль ветеринарний" впродовж 5 хвилин при швидкості 50 мм/с, чутливості апарату 1 мВ (10 мм). ЕКГ реєстрували в стандартних (І, II, III) і посилених (aVR, aVL, aVF) відведеннях. Аналіз ЕКГ проводили в II відведенні, який включав домінуючий ритм, ширину комплексу QRS, тривалість інтервалів PQ/PR, QT і сегменту ST на основі чого виявляли аритмії. Порівняння записів ЕКГ свідчать про перевагу запропонованого способу проведення ЕКГ над прототипом (Фіг. 2). На відміну від прототипу, ЕКГ виконана запропонованим способом записана без будь-яких перешкод та цілком придатна для діагностики серцево-судинних захворювань коней. Отже, результати досліджень одержані у прикладі конкретного виконання способу підтверджують його ефективність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб реєстрації електрокардіограми в коней у стандартних та посилених відведеннях включає накладання металевих електродів на тіло із надійною їх фіксацією, який відрізняється тим, що електрод із червоним маркуванням кріпиться справа в яремному жолобі, жовтим - зліва за ліктьовим горбом, зеленим - зліва на гребені лопатки, чорним - спереду грудної клітки. 3 UA 119155 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
