Спосіб реєстрації екг коня в стандартному відведенні

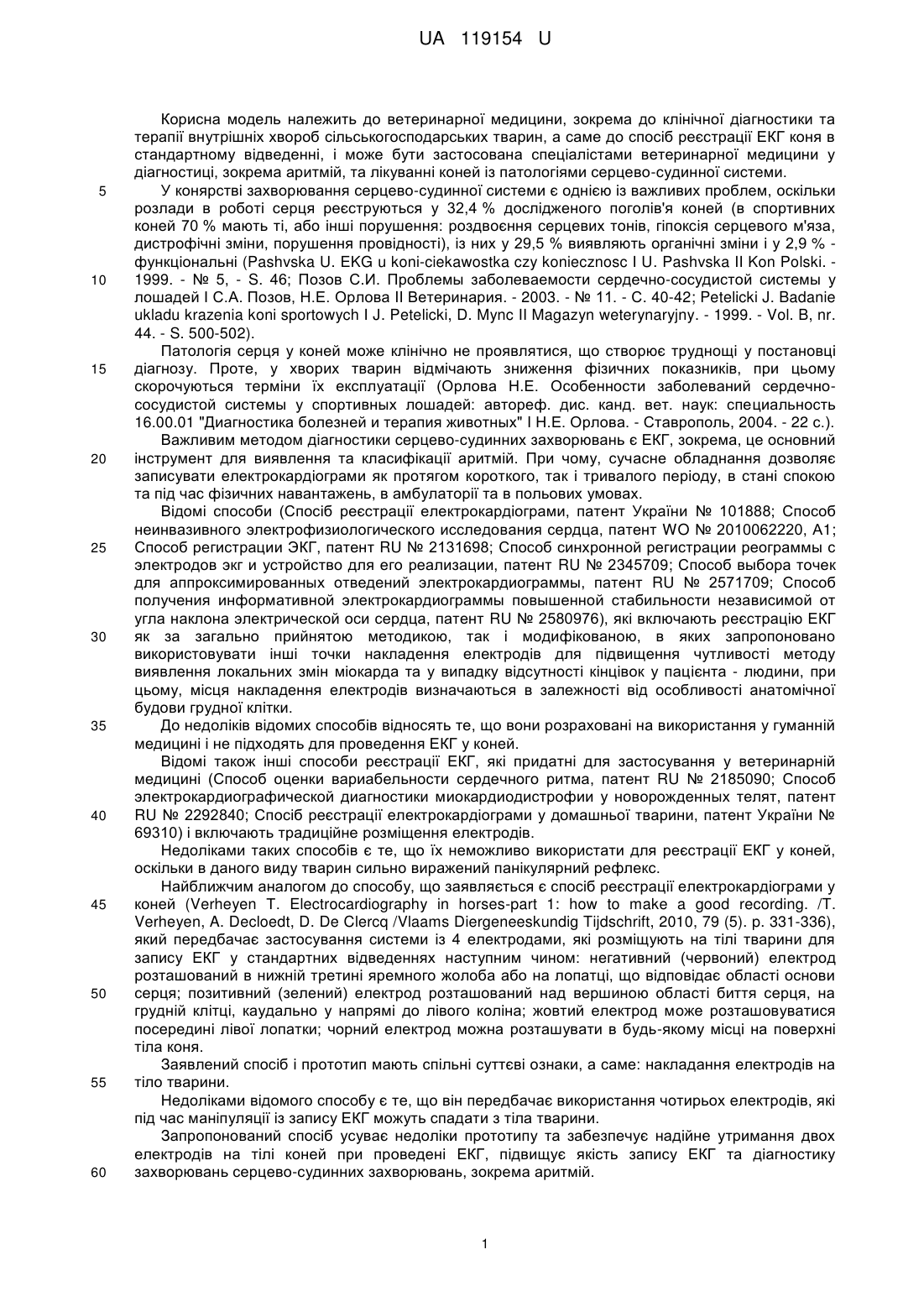

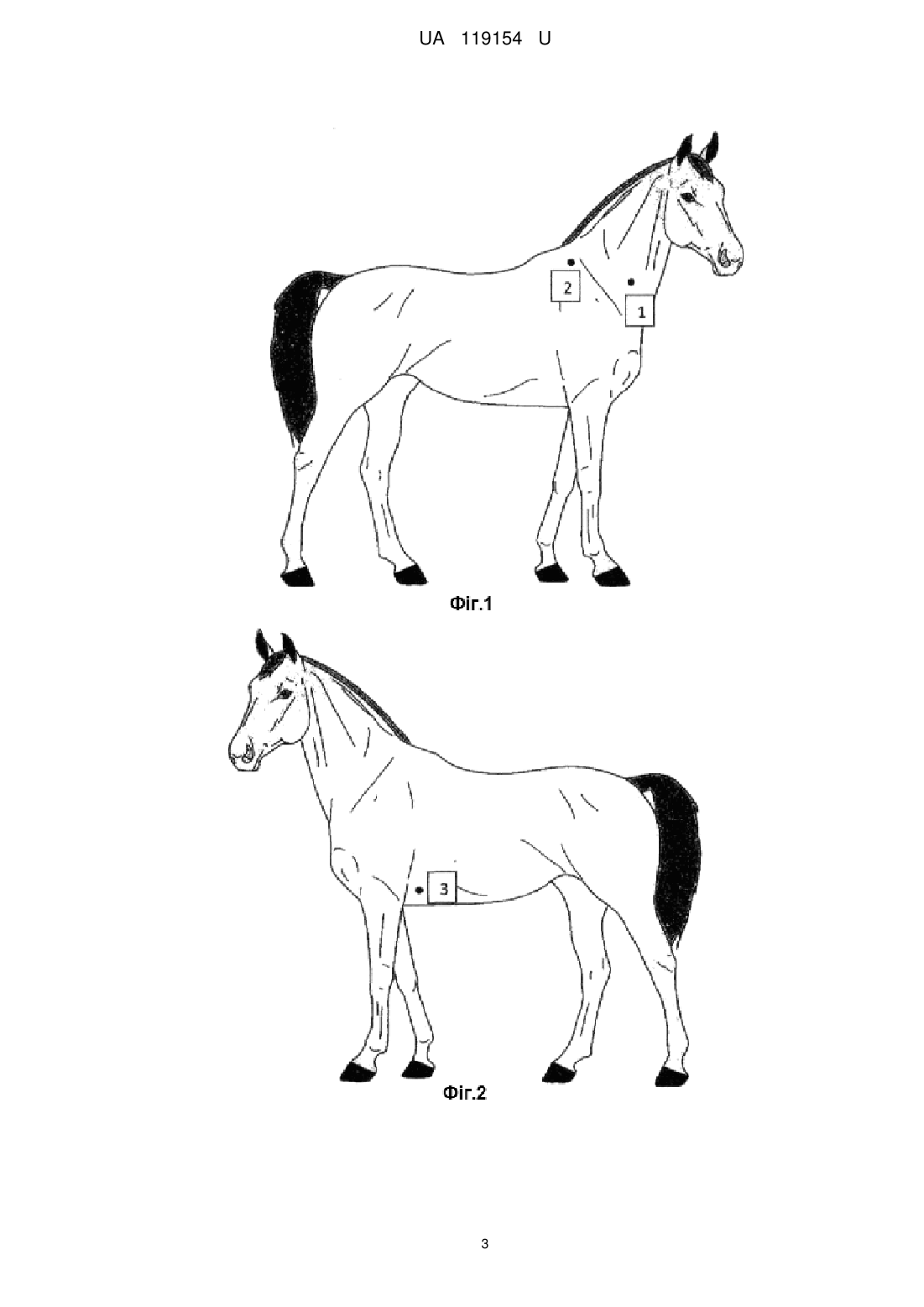

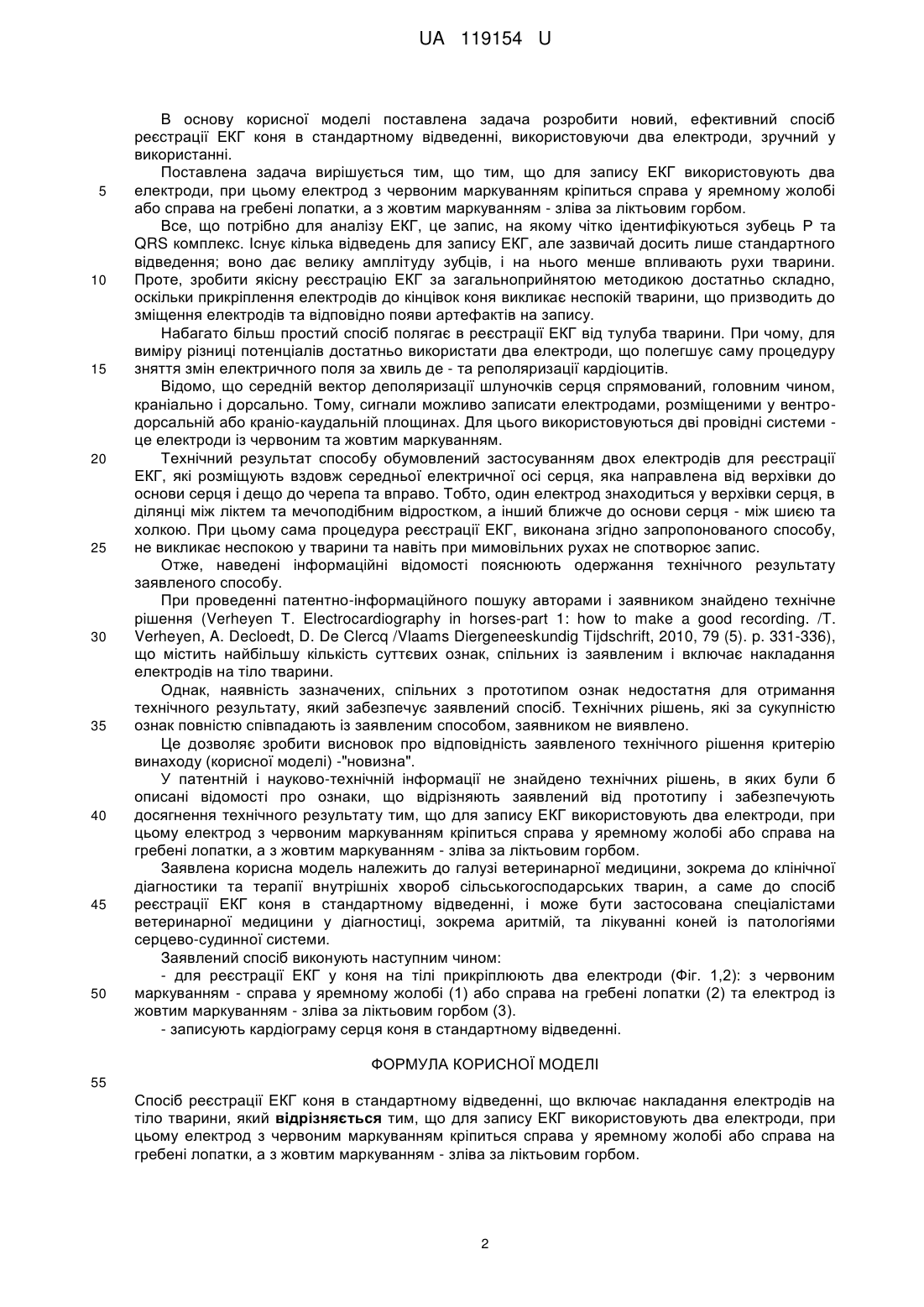

Реферат: UA 119154 U UA 119154 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ветеринарної медицини, зокрема до клінічної діагностики та терапії внутрішніх хвороб сільськогосподарських тварин, а саме до спосіб реєстрації ЕКГ коня в стандартному відведенні, і може бути застосована спеціалістами ветеринарної медицини у діагностиці, зокрема аритмій, та лікуванні коней із патологіями серцево-судинної системи. У конярстві захворювання серцево-судинної системи є однією із важливих проблем, оскільки розлади в роботі серця реєструються у 32,4 % дослідженого поголів'я коней (в спортивних коней 70 % мають ті, або інші порушення: роздвоєння серцевих тонів, гіпоксія серцевого м'яза, дистрофічні зміни, порушення провідності), із них у 29,5 % виявляють органічні зміни і у 2,9 % функціональні (Pashvska U. EKG u koni-ciekawostka czy koniecznosc I U. Pashvska II Kon Polski. 1999. - № 5, - S. 46; Позов С.И. Проблемы заболеваемости сердечно-сосудистой системы у лошадей І С.А. Позов, Н.Е. Орлова II Ветеринария. - 2003. - № 11. - С. 40-42; Petelicki J. Badanie ukladu krazenia koni sportowych I J. Petelicki, D. Mync II Magazyn weterynaryjny. - 1999. - Vol. B, nr. 44. - S. 500-502). Патологія серця у коней може клінічно не проявлятися, що створює труднощі у постановці діагнозу. Проте, у хворих тварин відмічають зниження фізичних показників, при цьому скорочуються терміни їх експлуатації (Орлова Н.Е. Особенности заболеваний сердечнососудистой системы у спортивных лошадей: автореф. дис. канд. вет. наук: специальность 16.00.01 "Диагностика болезней и терапия животных" I Н.Е. Орлова. - Ставрополь, 2004. - 22 с.). Важливим методом діагностики серцево-судинних захворювань є ЕКГ, зокрема, це основний інструмент для виявлення та класифікації аритмій. При чому, сучасне обладнання дозволяє записувати електрокардіограми як протягом короткого, так і тривалого періоду, в стані спокою та під час фізичних навантажень, в амбулаторії та в польових умовах. Відомі способи (Спосіб реєстрації електрокардіограми, патент України № 101888; Способ неинвазивного электрофизиологического исследования сердца, патент WO № 2010062220, Α1; Способ регистрации ЭКГ, патент RU № 2131698; Способ синхронной регистрации реограммы с электродов экг и устройство для его реализации, патент RU № 2345709; Способ выбора точек для аппроксимированных отведений электрокардиограммы, патент RU № 2571709; Способ получения информативной электрокардиограммы повышенной стабильности независимой от угла наклона электрической оси сердца, патент RU № 2580976), які включають реєстрацію ЕКГ як за загально прийнятою методикою, так і модифікованою, в яких запропоновано використовувати інші точки накладення електродів для підвищення чутливості методу виявлення локальних змін міокарда та у випадку відсутності кінцівок у пацієнта - людини, при цьому, місця накладення електродів визначаються в залежності від особливості анатомічної будови грудної клітки. До недоліків відомих способів відносять те, що вони розраховані на використання у гуманній медицині і не підходять для проведення ЕКГ у коней. Відомі також інші способи реєстрації ЕКГ, які придатні для застосування у ветеринарній медицині (Способ оценки вариабельности сердечного ритма, патент RU № 2185090; Способ электрокардиографической диагностики миокардиодистрофии у новорожденных телят, патент RU № 2292840; Спосіб реєстрації електрокардіограми у домашньої тварини, патент України № 69310) і включають традиційне розміщення електродів. Недоліками таких способів є те, що їх неможливо використати для реєстрації ЕКГ у коней, оскільки в даного виду тварин сильно виражений панікулярний рефлекс. Найближчим аналогом до способу, що заявляється є спосіб реєстрації електрокардіограми у коней (Verheyen Т. Electrocardiography in horses-part 1: how to make a good recording. /T. Verheyen, A. Decloedt, D. De Clercq /Vlaams Diergeneeskundig Tijdschrift, 2010, 79 (5). p. 331-336), який передбачає застосування системи із 4 електродами, які розміщують на тілі тварини для запису ЕКГ у стандартних відведеннях наступним чином: негативний (червоний) електрод розташований в нижній третині яремного жолоба або на лопатці, що відповідає області основи серця; позитивний (зелений) електрод розташований над вершиною області биття серця, на грудній клітці, каудально у напрямі до лівого коліна; жовтий електрод може розташовуватися посередині лівої лопатки; чорний електрод можна розташувати в будь-якому місці на поверхні тіла коня. Заявлений спосіб і прототип мають спільні суттєві ознаки, а саме: накладання електродів на тіло тварини. Недоліками відомого способу є те, що він передбачає використання чотирьох електродів, які під час маніпуляції із запису ЕКГ можуть спадати з тіла тварини. Запропонований спосіб усуває недоліки прототипу та забезпечує надійне утримання двох електродів на тілі коней при проведені ЕКГ, підвищує якість запису ЕКГ та діагностику захворювань серцево-судинних захворювань, зокрема аритмій. 1 UA 119154 U 5 10 15 20 25 30 35 40 45 50 В основу корисної моделі поставлена задача розробити новий, ефективний спосіб реєстрації ЕКГ коня в стандартному відведенні, використовуючи два електроди, зручний у використанні. Поставлена задача вирішується тим, що тим, що для запису ЕКГ використовують два електроди, при цьому електрод з червоним маркуванням кріпиться справа у яремному жолобі або справа на гребені лопатки, а з жовтим маркуванням - зліва за ліктьовим горбом. Все, що потрібно для аналізу ЕКГ, це запис, на якому чітко ідентифікуються зубець Ρ та QRS комплекс. Існує кілька відведень для запису ЕКГ, але зазвичай досить лише стандартного відведення; воно дає велику амплітуду зубців, і на нього менше впливають рухи тварини. Проте, зробити якісну реєстрацію ЕКГ за загальноприйнятою методикою достатньо складно, оскільки прикріплення електродів до кінцівок коня викликає неспокій тварини, що призводить до зміщення електродів та відповідно появи артефактів на запису. Набагато більш простий спосіб полягає в реєстрації ЕКГ від тулуба тварини. При чому, для виміру різниці потенціалів достатньо використати два електроди, що полегшує саму процедуру зняття змін електричного поля за хвиль де - та реполяризації кардіоцитів. Відомо, що середній вектор деполяризації шлуночків серця спрямований, головним чином, краніально і дорсально. Тому, сигнали можливо записати електродами, розміщеними у вентродорсальній або краніо-каудальній площинах. Для цього використовуються дві провідні системи це електроди із червоним та жовтим маркуванням. Технічний результат способу обумовлений застосуванням двох електродів для реєстрації ЕКГ, які розміщують вздовж середньої електричної осі серця, яка направлена від верхівки до основи серця і дещо до черепа та вправо. Тобто, один електрод знаходиться у верхівки серця, в ділянці між ліктем та мечоподібним відростком, а інший ближче до основи серця - між шиєю та холкою. При цьому сама процедура реєстрації ЕКГ, виконана згідно запропонованого способу, не викликає неспокою у тварини та навіть при мимовільних рухах не спотворює запис. Отже, наведені інформаційні відомості пояснюють одержання технічного результату заявленого способу. При проведенні патентно-інформаційного пошуку авторами і заявником знайдено технічне рішення (Verheyen Т. Electrocardiography in horses-part 1: how to make a good recording. /T. Verheyen, A. Decloedt, D. De Clercq /Vlaams Diergeneeskundig Tijdschrift, 2010, 79 (5). p. 331-336), що містить найбільшу кількість суттєвих ознак, спільних із заявленим і включає накладання електродів на тіло тварини. Однак, наявність зазначених, спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений спосіб. Технічних рішень, які за сукупністю ознак повністю співпадають із заявленим способом, заявником не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію винаходу (корисної моделі) -"новизна". У патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений від прототипу і забезпечують досягнення технічного результату тим, що для запису ЕКГ використовують два електроди, при цьому електрод з червоним маркуванням кріпиться справа у яремному жолобі або справа на гребені лопатки, а з жовтим маркуванням - зліва за ліктьовим горбом. Заявлена корисна модель належить до галузі ветеринарної медицини, зокрема до клінічної діагностики та терапії внутрішніх хвороб сільськогосподарських тварин, а саме до спосіб реєстрації ЕКГ коня в стандартному відведенні, і може бути застосована спеціалістами ветеринарної медицини у діагностиці, зокрема аритмій, та лікуванні коней із патологіями серцево-судинної системи. Заявлений спосіб виконують наступним чином: - для реєстрації ЕКГ у коня на тілі прикріплюють два електроди (Фіг. 1,2): з червоним маркуванням - справа у яремному жолобі (1) або справа на гребені лопатки (2) та електрод із жовтим маркуванням - зліва за ліктьовим горбом (3). - записують кардіограму серця коня в стандартному відведенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб реєстрації ЕКГ коня в стандартному відведенні, що включає накладання електродів на тіло тварини, який відрізняється тим, що для запису ЕКГ використовують два електроди, при цьому електрод з червоним маркуванням кріпиться справа у яремному жолобі або справа на гребені лопатки, а з жовтим маркуванням - зліва за ліктьовим горбом. 2 UA 119154 U 3 UA 119154 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
